Освещенность, пульсация и яркость.

Содержание:

1. Пульсации освещенности и яркости. Формула расчета.

2. Влияние пульсаций света на здоровье человека.

3. Допустимые нормы на уровень пульсации освещенности и яркости.

4. Измерение пульсаций освещенности и яркости.

5. Пульсации ламп накаливания.

6. Пульсации люминесцентных (газоразрядных) ламп.

7. Пульсации светодиодных ламп и светильников.

8. Пульсация яркости мониторов.

• Таблица пульсаций по моделям мониторов, ноутбуков, планшетов, смартфонов, телевизоров.

9. Приборы для измерения коэффициента пульсации освещенности и яркости.

КУПИТЬ ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ОСВЕЩЕННОСТИ – ЛЮКСМЕТРЫ

КУПИТЬ ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ЯРКОСТИ – ЯРКОМЕРЫ

КУПИТЬ ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ПУЛЬСАЦИИ – ПУЛЬСМЕТРЫ

Что такое пульсации освещённости и яркости. Формула для расчёта пульсаций.

Коэффициент пульсаций освещённости характеризует колебания во времени светового потока, падающего на единицу поверхности. Коэффициент пульсаций освещённости определяется отношением амплитуды колебаний освещённости к их среднему значению и вычисляются по формуле:

где Емакс – максимальное значение освещённости за период её колебания, Емин – минимальное значение освещённости за период её колебания, Еср – среднее значение освещённости за тот же период.

В случае, когда анализируются пульсации от источников света, питающихся от сети переменного тока, т.е. форма пульсаций близка к синусоидальной, можно использовать упрощённую формулу для расчёта пульсаций:

В формуле (2) в качестве среднего берется среднеарифметическое значение. При использовании для расчёта пульсаций формулы (2), коэффициент пульсаций, очевидно, никогда не может превысить значение 100%. Если же при расчёте пульсаций в качестве среднего брать, например, среднеквадратичное значение, то, при наличии в измеряемом световом потоке коротких по времени, но больших по амплитуде пульсаций, рассчитанный по формуле (1) коэффициент пульсаций может значительно превысить 100%. Что, надо сказать, вполне допустимо. В недавно принятом новом ГОСТ Р 54945-2012 “Здания и сооружения. Методы измерения коэффициента пульсации освещенности” приведена общая формула для расчета коэффициента пульсации освещенности:

Таким образом, расчёт пульсаций по формуле (2) допустим только для светового потока, колебания которого близки к гармоническим. При наличии в световом потоке значительной импульсной составляющей необходимо для расчёта коэффициента пульсаций применять формулу (3). В общем случае, формулу (2) для расчета коэффициента пульсации освещенности или яркости можно применять только при прямом подключении источника света к сети переменного тока или при использовании ЭМПРА. При использовании ЭПРА, электронных драйверов, регуляторов мощности (диммеров), а также при измерении коэффициента пульсации яркости мониторов, для расчета коэффициента пульсации следует применять формулу (3).

Влияние пульсаций на здоровье человека. Частота пульсаций. Частотный спектр пульсаций.

Широко распространено мнение, что человеческий глаз чувствует световые пульсации частота которых не превышает нескольких десятков Герц. На этом допущении построено воспроизведение видеоизображений в кино и телевидении – там частота смены кадров составляет 25 Гц, 50Гц и более, что воспринимается глазом человека как целостное во времени, плавно изменяющееся изображение. Дело в том, что мозг человека перестает успевать полноценно обрабатывать ту часть поступающей ему от органов зрения информации, которая изменяется с частотой выше нескольких десятков Герц.

Иными словами, если в воспринимаемой органами зрения человека информации присутствует пульсация освещённости или яркости, частотой ниже указанных, то она воздействует непосредственно на сетчатку глаза человека, затем поступает в зрительный тракт и уже через наружное коленчатое тело, зрительную радиацию, анализируется в первичной зрительной коре. В результате, мы можем описать условия получения зрительной информации: яркость и контраст изображения, цвета и оттенки, есть ли пульсации яркости или освещённости. Если же параметры изображения нас не устраивают, то мы пытаемся как-то приспособиться к их восприятию и, в конце концов, сознательно ограничиваем время визуального восприятия этой информации ввиду дискомфорта.

Однако медицинские исследования показали, что органы зрения и мозг человека продолжают воспринимать и реагировать на изменения воспринимаемой зрительной информации вплоть до частоты 300Гц. Такие изменения в воспринимаемой органами зрения информации оказывают уже не визуальное воздействие. В этом случае, свет, попадающий в глаз, проделывает путь к супрахиазматическим клеткам и паравентрикулярным ядрам гипоталамуса, а также к шишковидной железе. И тогда свет управляет уже нашим гормональным фоном, который влияет на циркадные (суточные) ритмы, эмоциональную сферу, работоспособность и многие другие аспекты жизнедеятельности. Многие, наверное, уже сталкивались с таким не визуальным воздействием пульсаций искусственного освещения в виде ощущения необъяснимого чувства дискомфорта, усталости или недомогания во, вроде бы, хорошо и ярко освещённых помещениях или при работе с компьютером.

Самое опасное в не визуальном воздействии света – это то, что мы не чувствуем напрямую его влияния на наш организм и не можем принять меры для уменьшения опасных последствий такого воздействия на наше здоровье. Не визуальное воздействие света может приводить к расстройству биологических ритмов человека и к “циркадным стрессам”, которые, в свою очередь, могут приводить к развитию таких заболеваний, как депрессии, бессонница, патологии сердечно-сосудистой системы и рак. По-видимому, не визуальное воздействие света на организм человека, заметно более глубокое, чем визуальное, хотя, , оно ещё очень мало изучено.

Для светового потока, пульсация которого превышает частоту 300Гц, какого-либо заметного воздействия на организм человека выявлено не было, ввиду того, что на такие быстрые изменения интенсивности светового потока перестает уже реагировать сетчатка глаза человека.

Нормативные акты, устанавливающие требования к уровню пульсаций искусственного освещения

В СНиП 23-05-95 “Естественное и искусственное освещение” указывается, что коэффициент пульсаций освещённости рабочей поверхности рабочего места не должны превышать 10% – 20% (в зависимости от степени напряжённости работы), при этом нормируются только те пульсации, частота которых ниже 300Гц.

В ГОСТ 17677-82 “Светильники. Общие технические условия” приведены требования к рабочей частоте пускорегулирующей аппаратуры (ПРА) светильников с люминесцентными лампами. Она должна быть не ниже 400Гц.

В СанПиН 2.2.2/2.4.1340-03 “Гигиенические требования к персональным электронно-вычислительным машинам и организации работы” указывается, что коэффициент пульсаций освещения при работе на ПЭВМ не должен превышать 5%.

Внимание!!!

С 01.01.2013г. введен в действие новый ГОСТ Р 54945-2012 “Здания и сооружения. Методы измерения коэффициента пульсации освещенности”. В нем прямо указывается, что “коэффициент пульсации освещенности учитывает пульсацию светового потока до 300 Гц. Частота пульсации свыше 300 Гц… ….не оказывает влияния на общую и зрительную работоспособность”. Также, в ГОСТ Р 54945-2012 сформулированы требования к условиям проведения измерения, и методика расчета коэффициента пульсации освещенности.Кроме того, в новом документе приведен перечень рекомендованных люксметров-пульсметров для проведения измерений пульсаций освещенности. Удовлетворить требованиям нового ГОСТ Р 54945-2012 и войти в этот список смогли лишь несколько приборов, среди которых рекомендованы к применению люксметры-пульсметры ТКА-ПКМ модель 08, Аргус-07, Эколайт-01 и Эколайт-02, так же рекомендуем Вам обратить внимание на люксметр-пульсметр и яркомер ТКА-ПКМ модель 09.

Измерения коэффициента пульсаций искусственного освещения.

Производители современных качественных светильников стараются удовлетворить требованиям нормативных документов, устанавливающих допустимые нормы коэффициента пульсаций освещённости и яркости. Однако, на рынке присутствует большое количество некачественных, контрафактных и несертифицированных должным образом светильников, в которых коэффициент пульсаций яркости намного превышает установленные нормы.

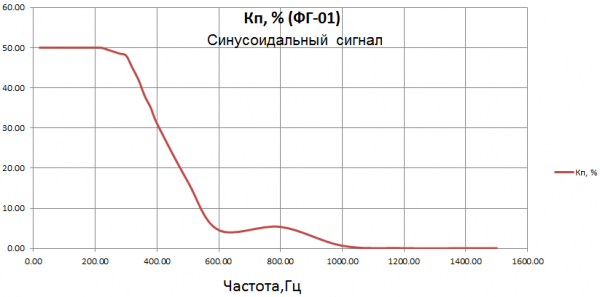

Таким образом, мы видим, что качественный пульсметр должен иметь хорошо сформированную частотную характеристику, чтобы обеспечить измерение коэффициента пульсации светового потока любых сигналов с частотами до 300 Гц и, одновременно, не реагировать на пульсации светового потока, частотой выше 300Гц, на которых работают качественные ПРА. Такую качественную частотную фильтрацию измеряемого светового потока можно осуществить цифровой обработкой сигнала, которая, например, реализована в фотоголовке ФГ-01, входящей в состав люксметров-пульсметров-яркомеров серии “Эколайт”. Амплитудно-частотная характеристика фотоголовки ФГ-01 приведена на Рис.1

Источники пульсаций. Типы ламп, ЭПРА. Причины пульсаций ламп. Методы борьбы с пульсациями.

Наличие пульсаций освещённости вызвано исключительно источниками искусственного света. Основными источниками искусственного света являются различные осветительные приборы, которые могут быть построены на различных типах ламп. На данный момент времени, в основном, используются три типа ламп – лампы накаливания, люминесцентные лампы и светодиодные лампы или светильники. Рассмотрим все три типа ламп с точки зрения уровня пульсаций света, излучаемого ими.

Лампы накаливания – самый распространённый и давно известный тип осветительных приборов. Обычно работают напрямую от осветительной сети переменного тока напряжением 220 Вольт и частотой 50Гц. Ввиду того, что лампа накаливания излучает свет на обеих полуволнах переменного напряжения сети, её яркость изменяется с частотой 100Гц. Уровень пульсаций яркости лампы накаливания зависит от инерционности нити накаливания – т.е. того, насколько эта нить успевает нагреться и остыть в течение каждого полупериода питающего напряжения. В общем случае, чем выше мощность лампы накаливания, тем ниже значение коэффициента пульсации её яркости ввиду более массивной и, следовательно, инерционной нити накаливания.

К обычным лампам накаливания можно также отнести так называемые “галогенные” лампы, в которых в качестве светоизлучателя также выступает нить накаливания, а колба лампы заполнена инертным газом, улучшающим её характеристики. В таких лампах та же природа пульсаций светового потока, что и в обычных лампах накаливания, но есть некоторые особенности, связанные с разнообразием конструкций таких ламп и нет возможности указать прямую зависимость мощности галогенной лампы и значения коэффициента пульсаций её светового потока. Несколько результатов измерений коэффициента пульсаций яркости ламп накаливания приведены в Таблице 1.

Необходимо отметить, что лампы накаливания, в том числе и галогенные, допускают питание постоянным током (при условии соблюдения заявленных параметров мощности ламп). В случае питания ламп накаливания постоянным током, пульсация яркости у них отсутствуют.

Газоразрядные (люминесцентные) лампы в качестве источника света используют электрический разряд в газовой среде, энергия которого затем преобразуется в видимый свет при помощи специального состава (люминофора), нанесённого на стенки колбы люминесцентной лампы. В отличие от ламп накаливания, люминесцентные лампы могут работать только от переменного напряжения питания, необходимого для формирования электрического разряда. Поэтому, при работе люминесцентных ламп всегда присутствует пульсация света. Люминофор, нанесённый на стенки колбы лампы , в зависимости от своего состава, обладает некоторой инерционностью, которая в большей или меньшей степени сглаживает пульсации от электрического разряда в колбе люминесцентной лампы.

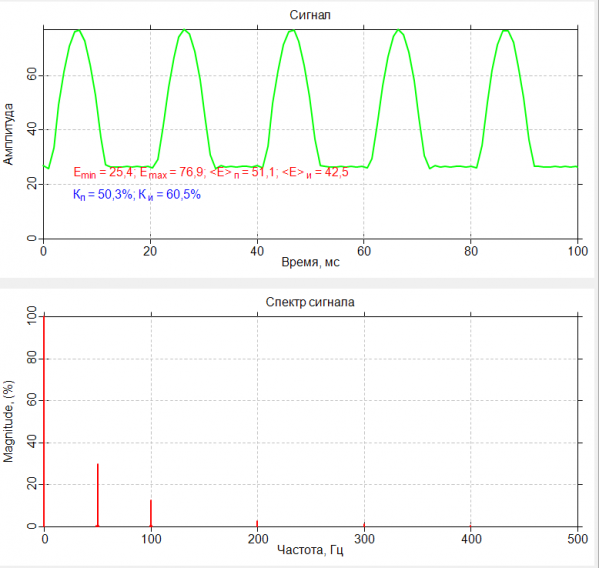

Большое значение для уровня пульсаций люминесцентной лампы имеет электрическая схема, управляющая работой люминесцентной лампы. В старых и дешёвых схемах с электромагнитными пускорегулирующими аппаратами (ЭмПРА) люминесцентные лампы получают питание из осветительной сети напряжением 220 Вольт и частотой 50 Гц. Поэтому яркость этих ламп пульсирует с частотой 100 Гц (т.к. люминесцентная лампа светит каждый полупериод питающего напряжения, частотой 50 Гц). В качественных современных светильниках на люминесцентных лампах используют электронные пускорегулирующие автоматы (ЭПРА), которые, при питании люминесцентных ламп, преобразуют входную частоту питающей сети в частоты выше тех, которые чувствует человек (т.е. больше 300 Гц). В малогабаритных люминесцентных лампах со стандартным цоколем, предназначенными для замены ламп накаливания, ЭПРА обычно входит в состав такой лампы.

Качественные ЭПРА обеспечивают оптимальные условия работы люминесцентных ламп, значительно уменьшая не только коэффициент пульсации света, излучаемого лампой, но и заметно повышая долговечность и эффективность работы люминесцентных ламп. Однако качество разных ЭПРА может сильно отличаться как в плане долговременной надёжности работы, так и по значению коэффициента пульсаций света, излучаемого подключённой лампой . Несколько результатов измерения коэффициента пульсаций яркости люминесцентных ламп приведены в Таблице 1.

Светодиодные лампы и светильники в качестве светоизлучающего элемента используют кристалл полупроводника. Физические принципы работы светодиода позволяют излучать им свет только одной длины волны, т.е. только одного определённого цвета, в зависимости от типа используемого полупроводника – от ближнего ультрафиолета, практически любой цвет видимого диапазона и до инфракрасного диапазона. Для создания светодиодных светильников белого цвета используют либо комбинированные многоцветные светодиоды, либо светодиоды, кристалл полупроводника которых покрыт слоем люминофора, переизлучающего белый свет.

Светодиоды могут работать как от переменного, так и постоянного питающего напряжения. При работе от постоянного питающего напряжения, пульсация излучаемого света у светодиодов отсутствует. При этом, светодиод излучает свет только при положительном напряжении между анодом и катодом. Это означает, что при подаче на светодиод напряжения частотой 50 Гц, он будет излучать свет только в положительные периоды питающего напряжения. Таким образом, частота пульсаций яркости светодиода составит 50Гц (Рис.2).

Примечание. Все изображения формы (осциллограммы) пульсаций и их частотных характеристик выполнены при помощи фотоголовки ФГ-01 и бесплатно распространяемого ПО анализатора пульсаций светового потока “Эколайт-АП“.

Одиночный светодиод начинает излучать свет, когда напряжение между его анодом и катодом достигает от 1,5 до 3 Вольт, т.е. при подключении одиночных или цепочек светодиодов к осветительной сети, напряжением 220 Вольт и частотой 50 Гц необходимо использовать понижающие преобразователи напряжения. Качественный преобразователь напряжения в светодиодном светильнике может обеспечить надёжную и экономичную работу светодиодного светильника без пульсаций светового потока. Однако часто встречаются некачественные преобразователи напряжения для светодиодных светильников, в результате которых светодиодные светильники не только работают плохо и недолговечно, но и обладают высокими значениями коэффициента пульсаций излучаемого света.

Влияние регуляторов мощности ламп (диммеров) на значение коэффициента пульсации.

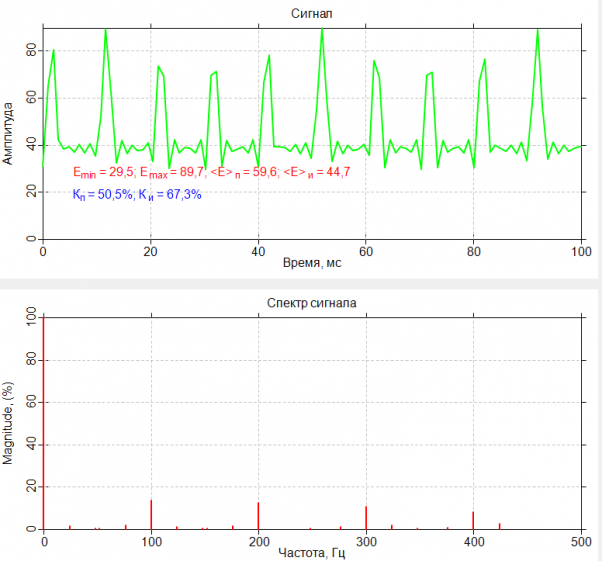

Необходимо упомянуть о негативном влиянии на значение коэффициента пульсаций ламп устройств регулировки мощности (или яркости). Чаще всего в этом качестве используются тиристорные регуляторы (или диммеры). Их принцип работы основан на том, что питающее синусоидальное напряжение сети подается на лампу не непрерывно, а частями. Чем выше установлена яркость лампы, тем большая часть полупериода синусоидального питающего напряжения на нее подается, а чем ниже установлена яркость лампы, тем меньшая часть полупериода синусоидального питающего напряжения подается на лампу. Использование диммеров для регулировки яркости ламп приводит к увеличению коэффициента пульсаций. Вид пульсаций светового потока лампы накаливания при использовании диммера приведён на Рис.3.

Примечание. Все изображения формы (осциллограммы) пульсаций и их частотных характеристик выполнены при помощи фотоголовки ФГ-01 и бесплатно распространяемого ПО анализатора пульсаций светового потока “Эколайт-АП“.

Необходимо отметить, что использование диммера с лампами накаливания приводит только к увеличению коэффициента пульсаций яркости за счёт того, что, её нить успевает сильнее остыть за время отсутствия напряжения. При этом, для люминесцентных и светодиодных ламп с ЭПРА применение диммера вообще недопустимо, ввиду того, что он задает ЭПРА нештатный режим работы, что приводит не только к значительному увеличению коэффициента пульсаций яркости, но и к работе всего светильника в нештатном режиме, которая может закончится его поломкой.

В Таблице 1 приведены несколько типов ламп, которые были протестированы с помощью фотоголовки ФГ-01 люксметра-пульсметра-яркомера “Эколайт” на уровень коэффициента пульсаций. Мощность ламп регулировалась при помощи диммера. Хорошо видно, что использование диммера существенно ухудшает характеристики люминесцентных ламп. Максимальный уровень коэффициента пульсаций яркости светодиодной лампы объясняется, по-видимому, отсутствием в её конструкции качественного преобразователя напряжения.

Таблица 1. Зависимость коэффициента пульсаций яркости ламп разного типа от регулировки уровня их выходной мощности при помощи диммера.

Пульсации яркости мониторов. Причины наличия у мониторов пульсаций яркости. Пульсации ЭЛТ и ЖК мониторов. Биения. Методы борьбы с пульсациями мониторов.

Существующие санитарно-гигиенические нормативы содержат нормы на коэффициент пульсаций только для освещенности рабочего места. Однако нельзя не упомянуть о пульсациях яркости электронных средств отображения информации – в первую очередь о пульсациях яркости экранов, дисплеев и мониторов компьютеров, телевизоров, игровых приставок, терминалов, рекламных и информационных табло, пультов управления машинами и установками и т.п. Также пульсацией яркости обладают проекционные изображения от проекторов, на экранах кинотеатров и т.д. Необходимо отметить, что пульсация яркости устройств отображения информации оказывает намного более негативное влияние на самочувствие и здоровье человека, чем пульсация общей освещенности рабочего места по той причине, что человек вынужден внимательно вглядываться и вчитываться в представляемую на них информацию. Наличие пульсаций яркости у мониторов, дисплеев и т.п. приводит к быстрой утомляемости органов зрения и отделов мозга, отвечающих за восприятие и анализ зрительной информации. Воздействие пульсаций яркости экранов дисплеев и мониторов в течение длительного времени может привести к хроническим заболеваниям органов зрения

Природа пульсаций яркости экранов мониторов, дисплеев и других устройств отображения информации зависит от их конструкции. Наиболее распространены устройства на электронно-лучевых трубках (ЭЛТ) и плоскопанельные устройства на жидких кристаллах (ЖК, LCD, TFT и т.п.), светодиодах (LED, OLED и т.п.), “электронных чернилах” (E-Ink и т.п.).

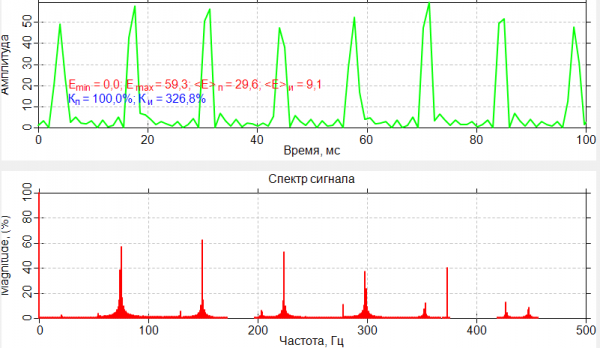

В ЭЛТ-мониторах изображение создается пучком электронов, который построчно сканирует всю плоскость экрана монитора и формирует изображение, последовательно засвечивая пиксели люминофора, покрывающего внутреннюю поверхность ЭЛТ- экрана. Пульсация яркости у ЭЛТ-монитора вызвана тем фактом, что электронный пучок засвечивает текущую точку люминофора лишь на короткое время, после чего переходит к засветке следующей точки.

В следующий раз данная точка экрана ЭЛТ-монитора будет засвечена только после того, как электронный пучок просканирует весь кадр изображения. Таким образом, частота пульсаций яркости ЭЛТ- монитора равна частоте кадровой развёртки. Уровень коэффициента пульсаций яркости ЭЛТ-мониторов обычно очень близок к 100% (Рис.4).

Примечание. Все изображения формы (осциллограммы) пульсаций и их частотных характеристик выполнены при помощи фотоголовки ФГ-01 и бесплатно распространяемого ПО анализатора пульсаций светового потока “Эколайт-АП“.

Это по сути означает, что ЭЛТ-мониторы нельзя использовать для постоянной длительной работы, в компьютерных классах для обучения детей, в качестве устройств отображения информации для операторов опасных производств, диспетчеров на транспорте и авиации и прочих рабочих местах с повышенными требованиями к уровню внимания и реакции оператора.

В плоскопанельных мониторах, в отличие от ЭЛТ-мониторов, изображение практически всегда формируется статическим образом. То есть сформированный пиксель изображения постоянно сохраняет своё состояние до момента, когда это состояние требуется изменить. Таким образом, сам принцип формирования изображения в основной массе плоскопанельных дисплеев исключает появление пульсаций. Однако, в большинстве плоскопанельных устройств, используются системы задней подсветки. Эти системы подсветки представляют из себя системы специализированных газоразрядных ламп либо светодиодов со всеми особенностями работы, описанными в разделах про газоразрядные и светодиодные лампы. То есть, в зависимости от схемы управления подсветкой, может возникать значительная пульсация яркости подсветки. Необходимо заметить, что во всех моделях плоскопанельных дисплеев есть функция регулировки яркости задней подсветки. Наши исследования показали, что очень часто для регулировки яркости подсветки плоскопанельного дисплея используется импульсная модуляция, т.е. лампы подсветки периодически включаются на время, пропорциональное установленной яркости подсветки. Это приводит к появлению пульсаций яркости ламп подсветки у плоскопанельных мониторов. Причём в некоторых измеренных нами экземплярах мониторов компьютеров и ноутбуков коэффициент пульсации ламп подсветки при средних значениях яркости достигал 80% при частоте пульсаций 30Гц.

В отличие от ЭЛТ-мониторов, коэффициент пульсации ламп подсветки плоскопанельных дисплеев можно существенно снизить, выставив яркость подсветки экрана близкую к максимальной. Для установки комфортных значений яркости можно задействовать программные регулировки, не влияющие на лампы подсветки плоскопанельного монитора. К сожалению, программная регулировка яркости доступна только в компьютерах.

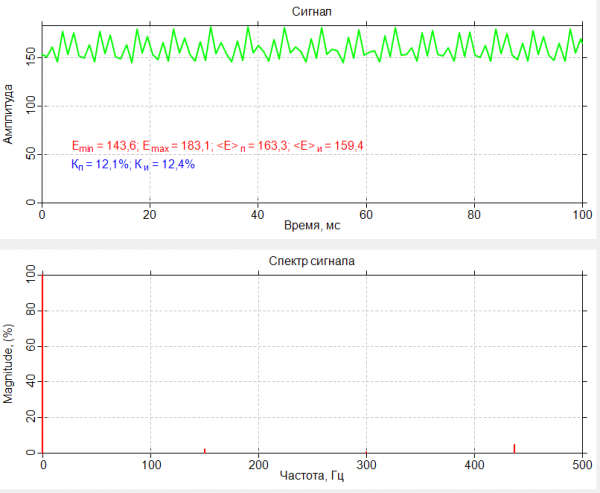

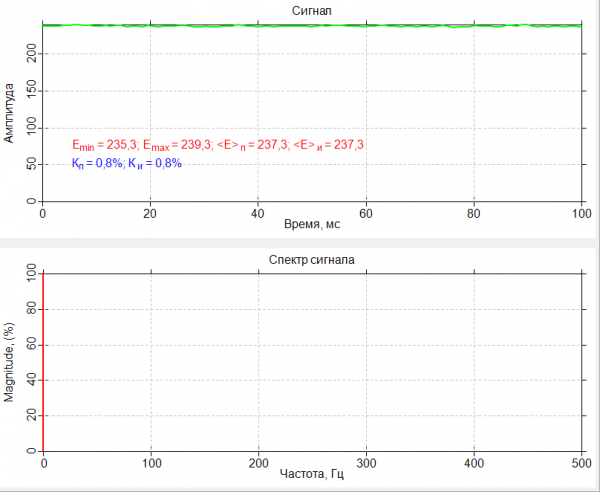

Пример пульсации ламп подсветки мониторов при разных уровнях выставленной яркости приведены на Рис.5 и Рис.6.

Примечание. Все изображения формы (осциллограммы) пульсаций и их частотных характеристик выполнены при помощи фотоголовки ФГ-01 и бесплатно распространяемого ПО анализатора пульсаций светового потока “Эколайт-АП“.

Нами были проведены измерения коэффициента пульсаций яркости мониторов у сотрудников нашей компании. Там, где были обнаружены пульсации яркости подсветки мониторов, и там, где была возможность, мы провели регулировку яркости ламп подсветки до уровней, когда коэффициент пульсации яркости подсветки минимален. После этих мероприятий все сотрудники отметили улучшение своего самочувствия, снижение утомляемости и повышение работоспособности при работе с монитором компьютера.

Наложение пульсаций. При оценке коэффициента пульсации яркости мониторов, необходимо помнить об эффекте наложения пульсаций от устройства отображения информации и пульсаций от источников искусственного освещения. Поскольку, свет от разных источников суммируется в каждой точке пространства и создает на поверхности экрана определённую освещенность, то от экрана монитора буде исходить суммарный световой поток (излучённый и отражённый) с пульсациями, частоты которых будут равны суммарной и разностной частотам пульсаций искусственного освещения и пульсациям от экрана монитора. Могут возникать, так называемые биения уровня яркости, выражающиеся в появлении низкочастотных пульсаций яркости монитора.

Для измерения коэффициента пульсаций освещенности и яркости необходимо использовать специальные приборы. Например, люксметр-пульсметр-яркомер “ТКА-ПКМ модель 09”, “Эколайт-01”, “Эколайт-02” или люксметр-пульсметр “ТКА-ПКМ модель 08″…информацию по всем пульсметрам можно найти у нас на сайте в другом разделе: Пульсметры.

Они автоматически осуществляют измерения освещённости или яркости и рассчитывают коэффициент пульсации светового потока, регистрируемого фотодатчиком прибора. Фотоголовки ФГ-01, входящей в состав люксметров-пульсметров-яркомеров серии “Эколайт” существует возможность подключения её к USB-порту персонального компьютера и, при помощи БЕСПЛАТНОЙ (!!!) программы “Эколайт-АП“, провести полный анализ регистрируемого светового потока по величине, уровню коэффициента пульсаций, форме пульсаций. Также есть возможность провести частотный анализ пульсаций светового потока и освещенности для выявления причин их возникновения. Примеры работы анализатора пульсаций приведены на Рис.2, 3, 4, 5, 6

У люксметра-пульсметра-яркомера “Эколайт” отдельно стоит отметить функцию “Измерение искусственной освещенности и коэффициента пульсаций в присутствии естественного освещения”, учитывающую уровень естественного освещения и позволяющую оператору проводить измерения искусственной освещенности и ПРАВИЛЬНЫЙ (!!!) расчет коэффициента пульсации искусственной освещенности в светлое время суток.
