На рынке измерителей концентрации пыли представлен широкий спектр средств измерений АПФД. Ниже будут представлены наиболее популярные и широко востребованные пылемеры (АПФД) с поверкой для решения Вашей измерительной задачи
Оптический метод измерения пыли (фотометрический и нефелометрический метод).
Оптический принцип действия заключается в измерении ослабления интенсивности светового излучения при его прохождении через запыленную среду. Концентрация частиц пыли пропорциональна значению оптической плотности, которая определяется автоматически и представляет собой отрицательный десятичный логарифм коэффициента пропускания.
Недостатки фотометрического абсорбционного метода:
– низкая чувствительность при измерении малых концентраций аэрозольных частиц (менее 30 мг/м³), а также невозможность контроля высоких концентраций (более 10…12 г/м³) вследствие практически полного поглощения светового излучения.
– высокое влияние физико-химический свойств аэрозолей на результат измерения (размерность, состав и цвет аэрозоля). Для уменьшения погрешности измерений необходимо делать калибровку прибора по конкретному типу аэрозоля или ввода поправочного коэффициента
– необходимость периодической очистки оптических элементов (оптика, отражатели и т. д.)
При измерении малых концентраций аэрозольных частиц гораздо более эффективным оказывается нефелометрический метод, основанный на регистрации прямого, бокового и обратного рассеянного светового излучения. Такой метод реализован в приборах SICK, АЭРОКОН, Cassela CEL 712, Kanomax 3443 и в моделях TM-data, TM-digital, TM-F и TM-M (HUND).
Недостаток нефелометрического метода
– недостатком нефелометрического метода прямого рассеяния при контроле весовой концентрации промышленных пылевых аэрозолей с широким дисперсным составом является резкая потеря чувствительности при измерении концентраций частиц диаметром более 8…10 мкм, что существенно снижает и даже исключает возможность их применения во многих отраслях. Поэтому эти приборы применяют в основном там где выбрасываются мелкодисперсные аэрозольные частицы и на выходе рукавных фильтров газоочистных установок для контроля их эффективности.
Гравиметрический метод измерения пыли.
Гравиметрический метод измерения аэрозоля (ГОСТ 17.2.4.05-83) заключается в выделении частиц из пылегазового потока с последующим осаждением их на аналитическом фильтре и осушением. По величине привеса на фильтре с учетом объема пробы определяется массовая концентрация аэрозоля. Концентрацию пыли в этом случае рассчитывают по формуле.
Достоинства гравиметрического метода
+ достоинствами данного метода является точность измерения, так как происходит прямое измерение аэрозоля и нет влияния физико-химических свойств на результаты.
Недостаток гравиметрического метода
– трудоёмкость метода
– длительность процесса
– использование дополнительного оборудования
Пьезобалансный метод измерения пыли.
На смену трудоёмкому гравиметрическому методу пришел новый метод пьезобалансного взвешивания осажденной пробы пыли. Данный метод был впервые реализован в пылемерах компании KANOMAX в моделях 3521 и 3522 (различия моделей 3521 и 3522 в том, что в серии 3521 в комплект поставки входит импактор PM 2.5 и 10, а в 3522 – PM 2.5, 4 и 10).
Позже этот метод измерений начали осваивать и отечественные производители, что было воплощено в уникальном российском измерителе концентрации пыли Атмас. В комплект поставки так же как в KANOMAX 3521 входят два импактора с размерностью PM 2.5 и 10 мкм.
Пьезобалансный метод измерения работы прибора заключается в периодическом отборе пробы аэрозольных частиц через импактор, который из общей массы частиц отделяет респираторные (до 10 мкм) фракции, в последующем их заряде на коронирующем электроде и затем осаждении на поверхности осадительного электрода. В качестве такого электрода используется пьезоэлемент (кварц). Отбор же пробы осуществляется внутренним насосом прибора. Кварцевый пьезоэлемент включен в цепь генератора электрических колебаний. При осаждении пыли на его поверхности изменяется вес пьезоэлемента и как следствие – частота его колебаний. Изменение частоты линейно зависит от массы осажденной на элемент пыли и является величиной измеряемой весовой концентрации аэрозоля.
Достоинства пьезобалансного метода измерения:
+ быстрое выполнение измерений, нет необходимости использовать большой парк дополнительного оборудования
+ достоверность показаний прибора, физико-химические свойства не оказывают влияния на измерения
+ малые габариты измерительного инструмента (прибор, как правило, поставляется в переносном кейсе, общий вес прибора в кейсе не более 4 кг).
Недостатки пьезобалансного метода измерения:
– измерение производится только в рабочей и жилой зонах
– дороговизна оборудования
– необходима бережная эксплуатация (чувствительный элемент прибора очень хрупкий, не допускаются падения, а так же профилактика прибора должна осуществляться строго по инструкции).
Трибоэлектрический метод измерения основан на измерении индуцированного заряда на изолированном измерительном электроде, располагаемом в металлическом газоходе, по которому движется пылегазовый поток. Индуцированный заряд возникает при взаимодействии движущихся аэрозольных частиц с поверхностью электрода, при этом его величина пропорциональна массовой концентрации аэрозоля в широком диапазоне измерений.
Эти приборы называют трибоэлектрическими. Их можно разделить на приборы, измеряющие постоянную составляющую трибоэлектрического сигнала, и на приборы, измеряющие переменную составляющую трибоэлектрического сигнала (электродинамический наведенный заряд). К первым относятся приборы фирм Auburn, FilterSense, Babbit и Bindicator (США), Dr. Foedich, ко вторым – электродинамические приборы серии S300 (S301/S303/S304/S305), прибор контроля рукавных фильтров Snifter фирмы Sintrol Oy (Финляндия), а также модели приборов DT, DS и DA фирмы PCME (Англия). Приборы фирмы Sintrol Oy могут выпускаться во взрывобезопасном исполнении Ex, а также при использовании возле мощных электрических агрегатов с камерой фарадея, чтобы гасить помехи, создаваемые этими установками.
Достоинства трибоэлектрического метода измерения
+ вибрация в месте установки не оказывает влияния на показания
+ не имеет узлов, которые могут загрязниться, что позволяет применять приборы длительное время в жестких условиях, а так как узлы, обрабатывающие сигналы, находятся за пределами жестких условий, делает оборудование надежным
+ в приборе нет узлов, которые вырабатывают свой ресурс с истечением времени. Приборы долговечные, за счет чего становятся простыми и дешевыми в обслуживании.

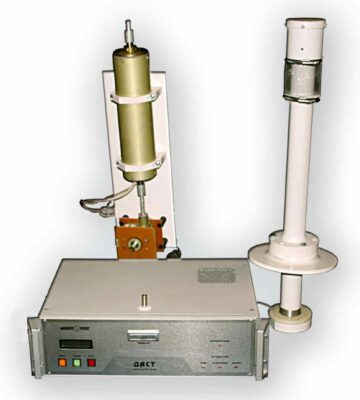

Радиоизотопный метод измерения концентрации пыли основан на свойстве радиоактивного излучения (обычно β-излучения) поглощаться частицами пыли. Массу уловленной пыли определяют по степени ослабления радиоактивного излучения при прохождении его через слой накопленной пыли.
Результаты измерения концентрации пыли радиоизотопным методом зависят в некоторой степени от химического и дисперсного состава, что обусловлено особенностью взаимодействия радиоактивного излучения с веществом и нелинейностью зависимости степени поглощения от толщины слоя поглотителя.
№ п/п | Наименование анализатора пыли | Диапазон измерений | Погрешность измерений | Сфера применения, особенности | Описание типа средства измерения |
1. | АЭРОКОН-П | 0 – 100 мг/м3 | ±20% | Воздух рабочей зоны, по доп. согласованию возможна поставка исполнения с токовым выходом 4-20 мА | СКАЧАТЬ |
2. | АтМАС | 0,1 – 150 мг/м3 | ±20% (0,1 до 20 мг/м3) ±25% (20 до 150 мг/м3) | Воздух рабочей зоны + жилая зона, возможна кратковременная работа при температуре внешнего воздуха до минус 15 °С (доп. опция) | СКАЧАТЬ |
3. | KANOMAX 3522 | 0,1 – 10 мг/м3 | ±20% | Воздух рабочей зоны | СКАЧАТЬ |
4. | CEL 712 | 0,1 – 1 500 мг/м3 | ±20% | Воздух рабочей зоны | СКАЧАТЬ |
5. | ПКА-01 | 2 – 1 000 мг/м3 | ±25% | Для рудников/шахт Наличие взрывозащиты PO Exial. | СКАЧАТЬ |

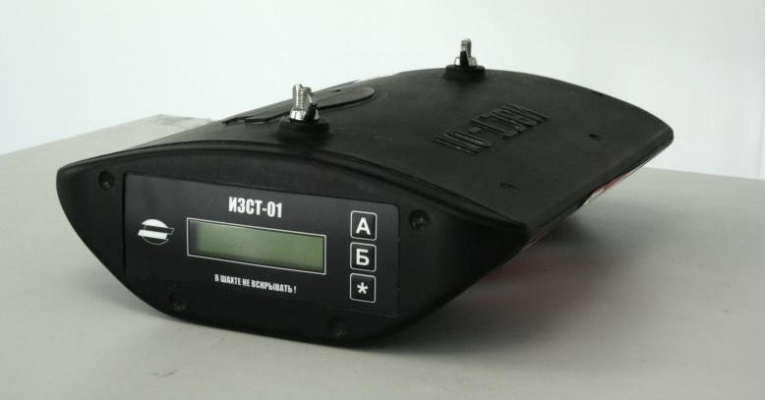

6. | ИЗСТ-01 | 0 – 1 500 мг/м3 | ±20% | Для рудников/шахт Наличие взрывозащиты PO Exial. | СКАЧАТЬ |
7. | ИКП-5 | 0 – 30 мг/м3 | ±20% | Воздух рабочей зоны + жилая зона | СКАЧАТЬ |
8. | ГАНК | 1 – 120 мг/м3 | ±20% | Воздух рабочей зоны + жилая зона | СКАЧАТЬ |
