5V12 — Датчик динамического давления
Цена по запросу
Стоимость датчика динамического давления 5V12 — в зависимости от Вашей измерительной задачи по запросу в отдел продаж (info@ekosf.ru)
Срок поставки до 30 дней
В Госреестре:
№ 94344-25. Межповерочный интервал 3 года Датчики динамического давления 5V12 с поверкой
Датчики динамического давления 5V12 предназначены для измерений параметров ударных волн и быстропеременных давлений в жидких и газообразных средах.
Принцип действия датчика динамического давления 5V12:
Варианты поставки датчиков динамического давления 5V12:

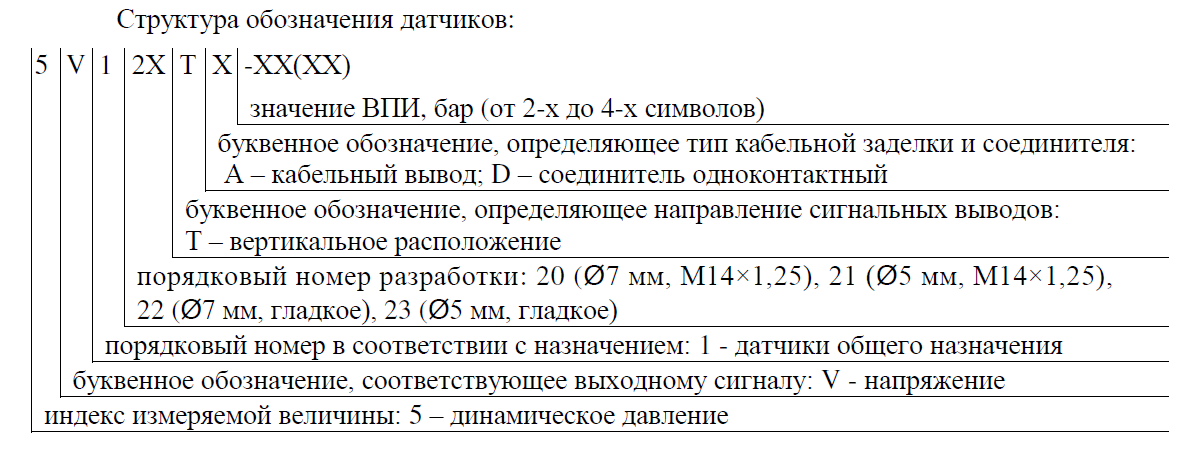

Датчики 5V12 имеют 40 модификаций:
| 5V120TA-0,02,
5V120TA-1,5, 5V120TA-10, 5V120TA-25, 5V120TA-60, 5V120TA-100, 5V120TD-0,02, 5V120TD-1,5, 5V120TD-10, 5V120TD-25, 5V120TD-60, 5V120TD-100, 5V121TA-10, 5V121TA-25, 5V121TA-60, 5V121TA-100, 5V121TD-10, 5V121TD-25, 5V121TD-60, 5V121TD-100, |
5V122TA-0,02,
5V122TA-1,5, 5V122TA-10, 5V122TA-25, 5V122TA-60, 5V122TA-100, 5V122TD-0,02, 5V122TD-1,5, 5V122TD-10, 5V122TD-25, 5V122TD-60, 5V122TD-100, 5V123TA-10, 5V123TA-25, 5V123TA-60, 5V123TA-100, 5V123TD-10, 5V123TD-25, 5V123TD-60, 5V123TD-100 |
Модификации датчиков отличаются метрологическими характеристиками (верхним пределом измерений (ВПИ) и коэффициентом преобразования), диаметром чувствительного элемента (5 или 7 мм), исполнением корпуса датчика (гладкое или резьбовое М14×1,25), типом выхода (одноконтактный соединитель или кабельный вывод), степенью защиты от внешних воздействий.
Метрологические характеристики датчиков динамического давления 5V12 с поверкой
| Наименование характеристики | Значение |
| Верхний предел измерений, кПа
— для всех модификаций 5V12XТX-100 — для всех модификаций 5V12XТX-60 — для всех модификаций 5V12XТX-25 — для всех модификаций 5V12XТX-10 — для всех модификаций 5V12XТX-1,5 — для всех модификаций 5V12XТX-0,02 |
10 000 6 000 2 500 1 000 150 2 |
| Пределы допускаемой основной погрешности, приведенной к верхнему пределу измерений, % | ± 2 |
| Номинальное значение коэффициента преобразования с отклонением, мВ/кПа
— для всех модификаций 5V12XТX-100 |
0,50 ± 0,15 |
Наименование характеристики датчиков динамического давления 5V12 с поверкой |
Значение |
| — для всех модификаций 5V12XТX-60
— для всех модификаций 5V12XТX-25 — для всех модификаций 5V12XТX-10 — для всех модификаций 5V12XТX-1,5 — для всех модификаций 5V12XТX-0,02 |
0,80 ± 0,24
2,0 ± 0,6 5,0 ± 1,5 35 ± 10 2500 ± 750 |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, % на каждые 10 °С | ± 1,5 |
| Верхняя граница рабочего диапазона частот, кГц, не менее | 25 |
| Полярность выходного сигнала | отрицательная |
| Нормальные условия измерений:
— температура окружающей среды, °С — относительная влажность воздуха, % — атмосферное давление, кПа |
от +18 до +25 от 30 до 80 от 84,0 до 106,7 |
Основные технические характеристики
| Наименование характеристики | Значение |
| Выходное сопротивление, Ом, не более | 500 |
| Ток питания, мА | от 2 до 20 |
| Напряжение питания, В | от 15 до 30 |
| Уровень постоянного напряжения на выходе, В | от 8 до 11 |
| Габаритные размеры:
— диаметр, мм, не более — длина (без кабеля), мм, не более |
17 180 |
| Масса (без кабеля), г, не более | 110 |
| Рабочий диапазон температур, °С | от — 30 до +50 |
| Степень защиты от внешних воздействий:
— для всех модификаций 5V12XTD-XX — для всех модификаций 5V12XTA-XX |
IP65 IP68 |
