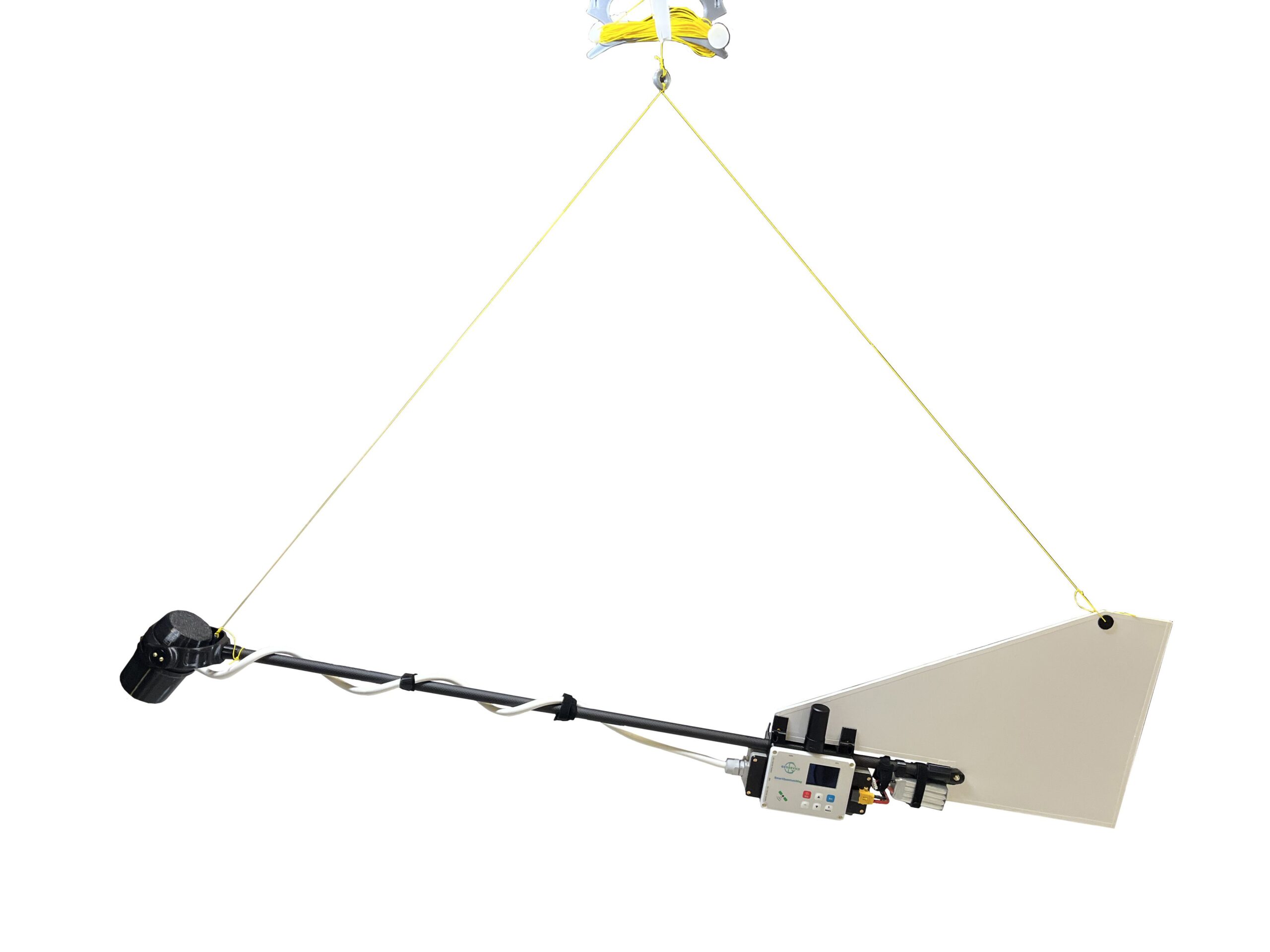

AeroQuantumMag — квантовый магнитометр для БПЛА с цезиевым датчиком
2 760 000 ₽
Срок поставки до 30 дней
В Госреестре: - AeroQuantumMag — квантовый магнитометр для БПЛА с цезиевым датчиком
AeroQuantumMag спроектирован для эффективного выполнения магниторазведочных работ с БПЛА. Прибор отличается высокой скоростью измерения (до 100 Гц) и чувствительность 0.002 нТл/√Hzrms. Аэродинамичный корпус с карбоновой рамой весит всего 1.3 кг вместе с АКБ. Малый вес увеличивает полётное время дрона. Магнитометр не требует обмена данными с БПЛА и использует собственную батарею, благодаря чему может быть использован с любым беспилотным летательным аппаратом.
Области применения:
- ГРР на твёрдые полезные ископаемые
- ГРР на нефть и газ
- Инженерные и геотехнические исследования
- Региональные исследования
- Археология
Назначение AeroQuantumMag:
Удобство эксплуатации
Управлять AeroQuantumMag легко и просто благодаря встроенному пульту. Все данные записываются на microSD-карту и легко скачиваются через USB кабель на ПК или смартфон. Пульт оснащён мультичастотным ГНСС-приёмником с возможностью записи сырых данных, OLED-дисплеем (диапазон −40 до +60 °C), а также подсвечиваемой клавиатурой.
Энергоэффективность
Литий-фосфатный аккумулятор ёмкостью 1300 мАч обеспечивает до 1.5 часов непрерывной работы (20 °С) — это превышает время полёта типичных БПЛА в 2–3 раза. Устройство также можно использовать в качестве магнитовариационной станции или ГНСС приёмника с более ёмким аккумулятором.
Формат данных
Хранение данных организовано в структуре проектов, которые могут разделять площадки съёмки, полёты или дни сбора данных. Все измерения сохраняются в текстовом формате, а имя файла содержит серийный номер магнитометра, режим измерения и количества подключённых датчиков. Строка с каждым измерением содержит всю необходимую информацию: дату и время по UTC, локальный часовой пояс, номер полёта, измеренное значение поля, оценка погрешности, серийный номер и тип прибора, координаты и их точность. Даже при параллельной работе множества операторов можно легко идентифицировать каждое измерение благодаря уникальному серийному номеру прибора. Сырые данные ГНСС записываются в отдельный файл и могут быть преобразованы в формат RINEX.
Метрология — залог точности
Каждый прибор проходит тщательные метрологические тесты на шум, абсолютную точность и ориентационную погрешность.
Высокоточный ГНСС-приёмник
Координатная и привязка по времени осуществляется с помощью высокоточного мультичастотного ГНСС-приёмника. Постобработка сырых данных ГНСС позволяет достичь сантиметровой точности определения точки измерения. Пульт без датчика может использоваться как базовая ГНСС станция, ровер или трекер.
Гарантия
Наша команда обладает опытом выполнения реальных геофизических проектов и понимает принципиальную важность надёжности оборудования. Мы предлагаем 3-летнюю гарантию на все магнитометры и предоставляем оперативную техническую поддержку, обучение и сопровождение работ. Для тех, кто использует устаревшие модели, доступна программа обмена.
Приятные “мелочи”
- Подсвечиваемая клавиатура
- Type-C переходник для быстрого переноса данных
- Универсальность встроенного ГНСС модуля
Режимы работы:
- Измерение модуля вектора МПЗ
- — Магнитовариационная станция с настраиваемым циклом
- ГНСС-приёмник
В каждом из режимов доступна функция записи сырых ГНСС данных

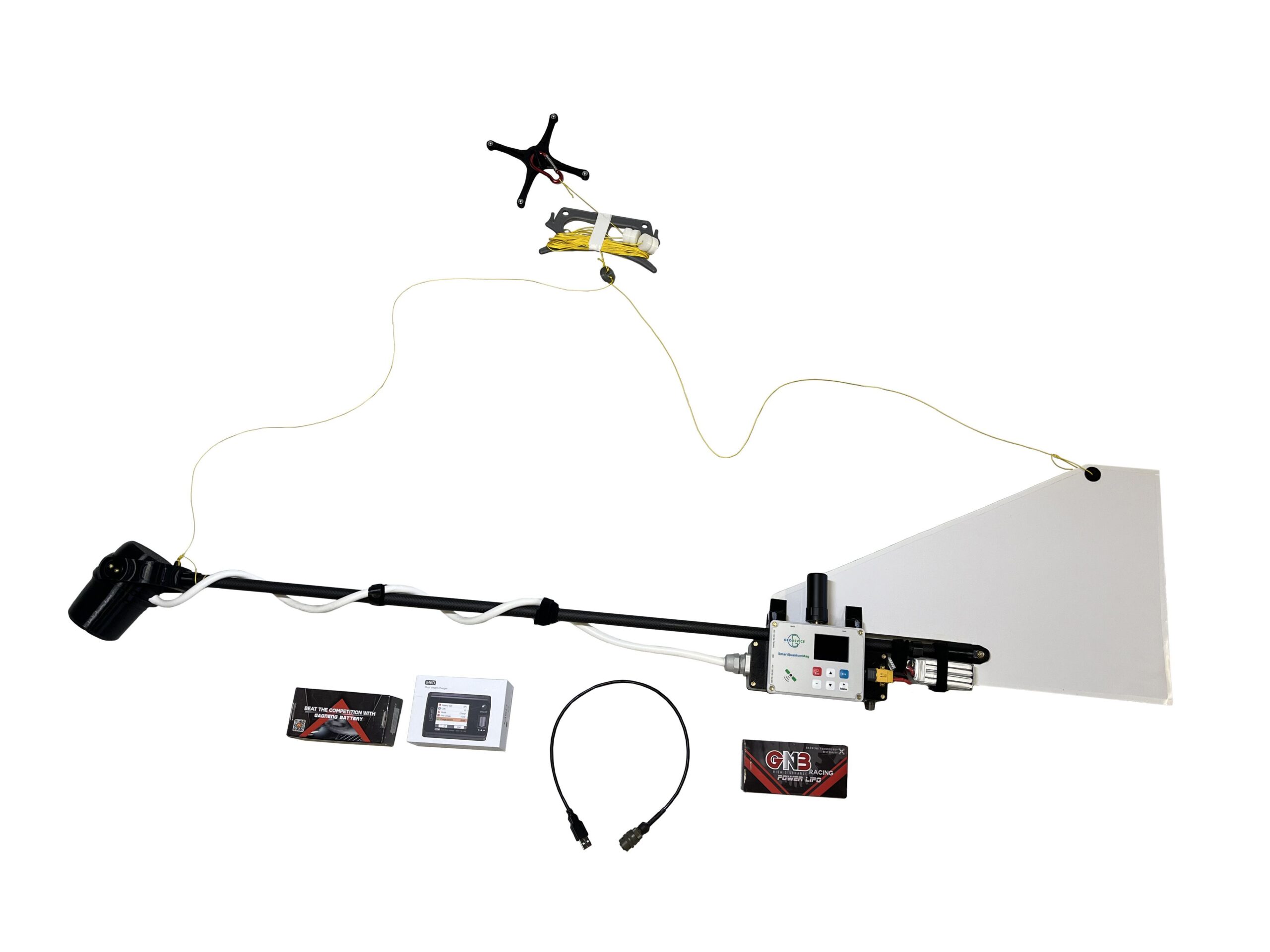

Комплект поставки AeroQuantumMag:
- Пульт с ГНСС-приёмником
- Квантовый цезиевый датчик
- Спиральная ГНСС антенна
- Подвес
- USB-кабель

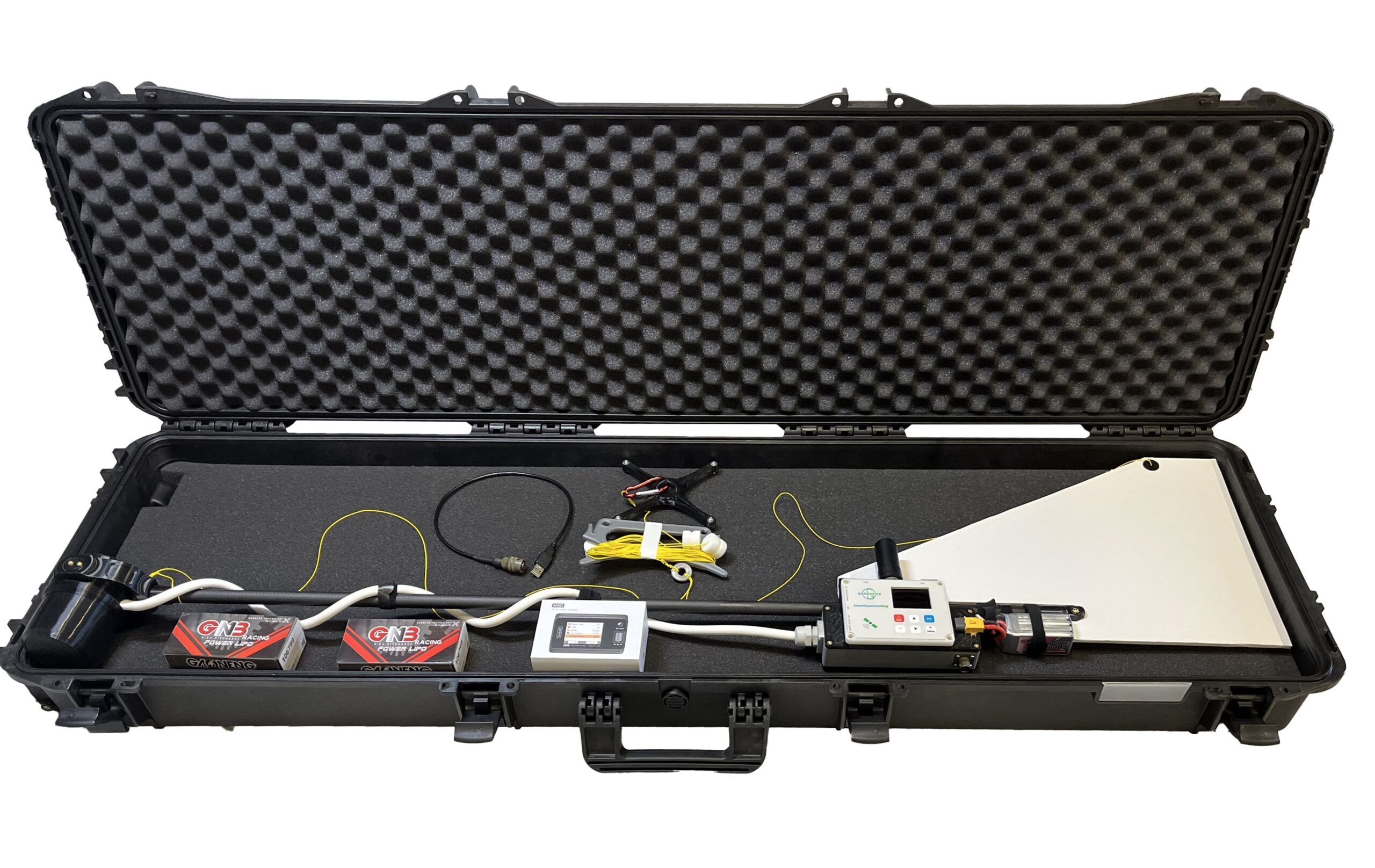

- Кейс
Технические характеристики AeroQuantumMag:
| Принцип работы | квантовый с оптической накачкой на парах цезия |
| Рабочий диапазон полей | 15 000 ÷ 110 000 нТл |
| Абсолютная погрешность | <2 нТл |
| Чувствительность в рабочем диапазоне полей (СКО) | 0.002 нТл/√Hz / СКО до 0.01 нТл в цикле 0.1 с |
| Разрешение | 0.001 нТл |
| Оптимальный угол между осью датчика и вектором поля | 45° |
| Рабочий диапазон наклонений относительно оптимального угла | ± 30° |
| Ориентационная погрешность | <1.5 нТл (±20°) |
| Градиентоустойчивость | 20 000 нТл/м |
| Минимальный цикл измерений | 0.01 с |
| Интерфейсы связи | USB |
| ГНСС приёмник | Встроенный с возможностью подключения внешней антенны и записью RAW данных. Принимаемые сигналы: GPS L1C/A и L2C; ГЛОНАСС L1OF и L2OF; Galileo E1B/C и E5b; BeiDou B1I и B2I; QZSS L1C/A, L1S и L2C. SBAS: WAAS, EGNOS, MSAS, GAGAN, СДКМ. Подключение внешнего по RS-232 (NMEA 0183) |
| Разъёмы | XT60, USB, внешняя ГНСС антенна |
| Экран | 160 × 128, OLED |
| Клавиатура | пленочная 6 кнопок |
| Объем встроенной памяти | SD карта до 32 Гб |
| Питание | 11 ÷ 16.8 В, Li-ion, LiFePo4 или свинцовый АКБ |
| Диапазон рабочих температур | –40 ÷ +60 °C |
| Дополнительные сенсоры | IMU, компас, барометр |
| Габариты | Датчик: Ø 84×115 мм, Блок электроники с пультом: 172×63×108 мм |
| Масса | 1,4 кг |
Дополнительное оборудование AeroQuantumMag:
- Кронштейны для DJI Matrice M300 и других БПЛА
- Немагнитный штатив для базовой станции
- Аккумуляторные батареи и зарядное устройство
