Назначение динамометрического ключа AGT136 с поверкой:

Динамометрический ключ серии AGT136 повышенной прочности с приводным квадратом и встроенной трещоткой для контролируемой затяжки различных соединений. Система срабатывания обеспечивает создание звуковых сигналов (щелчок).

Принцип действия динамометрического ключа AGT136:

Во многих отраслях существуют технические регламенты по затяжке резьбовых соединений. Например, при затяжке соединений автомобильного двигателя, для каждой резьбы указывается свой момент затяжки. Контролируемая затяжка необходима для предотвращения поломки конструкции вследствие разрушения соединения из за перетяжки или вследствие расхождения/разрыва соединения из за недостаточной затяжки.

Единица измерения момента силы в Международной системе единиц (СИ) — это Нм (ньютон-метр). Момент силы можно понимать как «вращающая сила» или «крутящий момент» или «момент затяжки». Т.е. если сила приложена к рычагу перпендикулярно ему, момент силы определяется как произведение величины этой силы (Ньютон) на расстояние (метр) до оси вращения рычага.

У каждого ключа существует свой диапазон затягивания. Используя ключи можно выбрать любую точку затягивания в пределах диапазона.

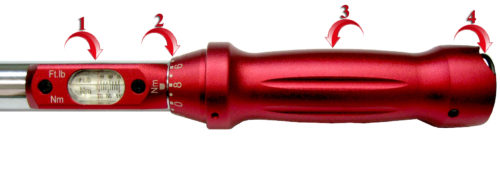

Например, нужно затянуть болт с силой 82Нм. Выбираем ключ с диапазоном от 20 до 110 Нм. Первые 2 затяжки для смазки всех внутренних механизмов ключа (после покупки или длительного хранения) производим с наименьшим пределом диапазона (для данного ключа — 20Нм). Для этого необходимо потянуть на себя блокиратор «4» до выхода его из ручки «3» и поворотом ручки «3» выставить точку на шкале «1» равную 20Нм. С помощью десятичной шкалы «2» можно точно выставить нужную точку момента затяжки, даже если число не круглое. Когда красная риска шкалы «1» будет на отметке 20, а риска десятичной шкалы «2» на отметке 0, нужно обязательно закрыть блокиратор «4», после этого можно начинать затягивание.

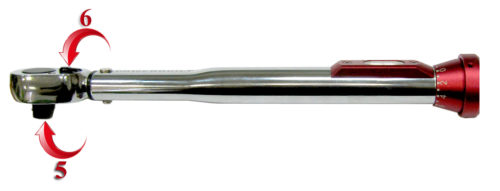

Стоит отметить, что в стандартную комплектацию ключа не входят головки и переходники. Поэтому нужно использовать свои подходящие головки или заказывать их в комплекте с ключом, указывая тип головки и размер. В данном примере у ключа размер квадрата «5» равен 3/8″, поэтому необходимо подбирать головку с соответствующим квадратом — 3/8″.

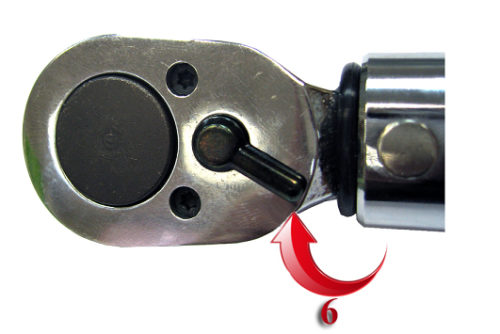

Когда момент затяжки будет достигнут, раздастся характерный щелчок, т.к. данный ключ щелчкового типа. После этого необходимо прекратить затягивание и ослабить болт с помощью поворота переключателя направления «6».

После ослабления болта нужно повернуть переключатель направления «6» в исходное положение и снова произвести затягивание до 20Нм. Принцип затяжки до наименьшего предела диапазона после покупки или длительного хранения актуален для всех динамометрических ключей. После данной процедуры можно продолжить работу ключом с любым моментом затяжки в пределах диапазона. Исходя из условий примера, нужно произвести затягивание до 82Нм. Для этого открываем блокиратор «4» выставляем, красную риску на шкале «1» до 60Нм (для удобства, т.к. эта точка подписана на шкале), при этом риска десятичной шкалы «2» должна быть на отметке 0. Затем производим два полных оборота ручки «3» до отметки 0 десятичной шкалы «2». Красная риска шкалы «1» устанавливается ровно на второй отметке после 60, т.е. на 80Нм. Затем докручиваем ручку «3» до отметки 2 на десятичной шкале «2». Нужный момент установлен. Закрываем блокиратор «4» и начинаем затягивание. После щелчка прекращаем затягивание. Хранить ключ следует при ослабленных механизмах. Поэтому, если дальнейшая работа с ключом не планируется в ближайшее время, следует ослабить внутренние механизмы путём установки самого наименьшего момента затяжки на шкале «1».

Комплект поставки ключа AGT136:

• Динамометрический ключ
• Кейс
• Паспорт с гарантийным талоном
• Свидетельство о поверке

Дополнительная комплектация:

• Головки, переходники (цена по запросу)
• Усилитель крутящего момента (цена по запросу)

Усилители крутящего момента , производство Тайвань

Линейка предлагаемых ключей позволяет выбрать любой ключ в диапазонах от 5 до 770Нм. Однако существуют работы, при которых необходимо производить затягивание с усилием более 770Нм. В этом случае можно воспользоваться усилителем крутящего момента (мультипликатором). Отдельно усилитель не может производить контролируемую затяжку, т.к. является именно усилителем, внутри которого планетарный механизм «шестеренок», усиливающий вращающий момент от ключа. Поэтому использовать мультипликатор нужно совместно с динамометрическим ключом.

Характеристики:

Комплект поставки:

• Усилитель крутящего момента
• Стопор обратного хода
• Спецификация (яз.:англ.)
• Паспорт с гарантийным талоном (яз.:русский)
• Кейс для хранения (для арт.001 и 002), ящик для хранения (для арт.003 и 004)

Дополнительная комплектация:

• Динамометрический ключ
• Головки, переходники (цена по запросу)

Технические характеристики ключа AGT136:

1) Контролируемая затяжка с возможностью переключения направления (только для ослабления болта)

2) Гарантированная точность: +/- 3% от заданного значения

3) Возможность выставить момент затяжки с точностью до десятых (например, 23 или 132 и др)

4) Прочная стальная конструкция + усиленная металлическая ручка.

5) Шкала Нм/ln.lb под стеклом

Описание типа динамометрического ключа серии AGT136
