Е-метр АТ-005 — Измеритель параметров электрического поля

Name: Е-метр АТ-005 | Измеритель НЭП 10 кГц - 30 МГц с поверкой
Brand: ЭкоСфера
Price: 48800 RUB
Availability: InStock

От: 48 800 ₽ с НДС

Author : Oleg

Срок поставки до 20 дней

Индикаторный блок
Индикаторный блок НТМ-Терминал
Дополнительные антенны
Антенна ВЕ-метр мод. "50 Гц" (ЭМП 50 Гц) с поверкой

Антенна ВЕ-метр мод. "АТ-004" (ЭМП 5-2000 Гц, 2-400 кГц) с поверкой

Антенны АП3-34 (Е) или АП3-34 (Н) (Е, 30-300 МГц; H, 30-50 МГц) с поверкой

Антенна АП3-34 СВЧ (ППЭ, 300 МГц - 18 ГГц) с поверкой

№ 79905-20. Межповерочный интервал - 1 год

Поверка *: Поверка включена в стоимость

Измеритель параметров электрического поля Е-метр АТ-005 с поверкой

Прибор Е-метр АТ-005 с поверкой предназначен для измерений напряженности электрического поля в диапазоне частот от 10 кГц до 30 МГц.

Для индикации измеряемых значений по дополнительному заказу поставляется индикаторный блок НТМ-Терминал

Назначение измерителя Е-метр АТ-005 с поверкой

Измеритель параметров электрического поля Е-метр АТ-005 предназначен для измерений средних квадратических значений (СКЗ) напряженности
электрического поля (НЭП) в диапазоне частот от 10 кГц до 30 МГц в режиме непрерывного генерирования

Принцип действия измерителя АТ-005 с поверкой

Принцип действия измерителей АТ-005 основан на преобразовании антенным преобразователем измеряемого переменного электрического поля в напряжение постоянного тока, преобразовании его в цифровой код посредством аналогово-цифрового преобразования,
обработки и передачи в устройство управления и отображения информации.
Измерители АТ-005 состоят из антенны-преобразователя (АП-Е) и устройства управления и отображения информации.
АП-Е имеет три дипольные микросборки, которые образуют взаимно-ортогональную структуру. Сигналы с отдельных микросборок фильтруются по частоте, усиливаются встроенным усилителем и после их детектирования и оцифровки, анализа и кодировки через блок приемо-передающего радиоканала передаются в устройство управления и отображения информации.
АП-Е связываются с устройством управления и отображения информации по беспроводному радиоканалу, имеющими Bluetooth-модуль и необходимое программное обеспечение.
В качестве устройства управления и отображения информации может быть использован блок управления и индикации НТМ-Терминал (БУИ или блок НТМ-Терминал), входящий в комплект поставки или персональный компьютер (ПК) с установленным программным обеспечением (ПО) «НТМ-ЭкоМ», входящим в комплект поставки.

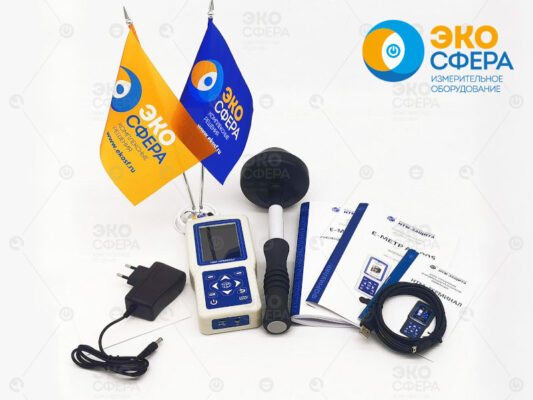

Измеритель параметров электрического поля Е-метр АТ-005 в составе:

антенна-преобразователь АП-Е;
блок управления и индикации;
устройство зарядное;
компакт-диск с ПО «НТМ-ЭкоМ»;
сумка укладочная;
руководство по эксплуатации;
формуляр;
методика поверки.

Методика измерений Е-метр АТ-005 приведена в эксплуатационном документе.

Технические характеристики Е-метр АТ-005 с поверкой

Наименование характеристики	Значение
Диапазон частот, МГц	от 0,01 до 30,00
Диапазон измерений СКЗ НЭП в диапазоне частот, В∙м⁻¹: – в диапазоне частот от 0,01 до 0,03 МГц – в диапазоне частот св. 0,03 до 30,0 МГц	50 – 1 500 В/м 3 – 500 В/м
Пределы допускаемой относительной погрешности измерений СКЗ НЭП, %	±30
Время непрерывной работы без подзарядки аккумуляторов, ч, не менее	5
Масса, г.	АП-Е: 320 БУИ: 430
Габаритные размеры АП-Е, мм	500 х 100
Габаритные размеры БУИ, мм	200 х 110 х 85
Рабочие условия применения: − температура окружающего воздуха, °С − атмосферное давление, кПа (мм рт. ст.) − относительная влажность воздуха при температуре 25 °С, %, не более	от –20 до +45 от 70,0 до 106,7 (от 525 до 800) 90

Возможна гибкая система выбора необходимых комплектаций в зависимости от решаемых задач:

Наименование	Диапазон частот	Цена, руб. (с НДС и поверкой)
Блок управления и индикации результатов измерения «НТМ-Терминал»*	должен использоваться вместе с антенными преобразователями	52 500
Антенна ВЕ-метр модификации: «50 Гц»	Измерение напряженности ЭМП от 48 до 52 Гц	75 000
Антенна ВЕ-метр модификации: «АТ-004»	Измерение напряженности ЭМП от 5 Гц до 400 кГц	87 000
Антенна Е-метр АТ-005	Измерение напряженности ЭП от 10 кГц до 30 МГц	45 000
Антенна АП3-34 Е УКВ	Измерение напряженности ЭП от 30 до 300 МГц	42 000
Антенна АП3-34 Н УКВ	Измерение напряженности МП от 30 до 50 МГц	42 000
Антенна АП3-34 СВЧ	Измерение ППЭ от 300 МГц до 18 ГГц	78 000
