Портативный полупроводниковый ОЧГ спектрометр с азотным охлаждением – Эко ПАК

Мобильны полупроводниковый спектрометр Эко ПАК с азотным охлаждением сочетает в себе:

• технические характеристики спектрометра из особо чистого германия;
• мобильность – портативное исполнение;
• приемлемую цену (в сравнение с исполнениями спектрометра, где применяется электромеханическое, гибридное охлаждение).

Переносной спектрометр гамма-излучения с ОЧГ детектором Эко ПАК с азотным охлаждением предназначен для измерения гамма-спектров в стационарных, полевых условиях и в условиях автолаборатории, а также может работать в режиме радиометра.

Основные особенности портативного ОЧГ спектрометра Эко ПАК:

• Продолжительная автономная работа от встроенного блока аккумуляторных батарей более 8 часов;
• Хорошее энергетическое разрешение детектора;
• Удобный, продуманный и несложный механизм заливки жидкого азота;
• Автономная работа после полной заправки азотом (всего 7 литров) не менее 3 суток;
• Относительно малый вес и габаритные размеры устройства – сосуд Дьюара.

Спектрометр полупроводниковый (ППД) Эко ПАК включает в себя (пример):

• Блок детектирования на основе детектора из особо-чистого германия (ОЧГ) с портативным сосудом Дьюара (7, 11, 15 литров);
• Цифровой многоканальный анализатор;
• Аналитическое программное обеспечение;
• Сенсорный дисплей;
• Микропроцессорное устройство управления;
• Система охлаждения детектора – сосуд Дьюара;
• Коммуникационнный интерфейс (USB, WiFi);
• Портативный компьютер;
• Програмный комплекс для управления анализатором проведения измерений;
• Устройство для перекачки жидкого азота в портативный сосуд Дьюара.

Основные технические характеристики полупроводникового гамма-спектрометра Эко ПАК:

Технические характеристики компонентов ППД спектрометра Эко ПАК с ОЧГ детектором:

Технические характеристики цифрового спектрометра:

Технические характеристики высоковольтного блока питания питания:

• Функции микропроцессорного устройства:
• Управление компонентами устройства;
• Передача данных по USB.

Устройство визуализации и управления отображает:

• Конфигурацию и состояние спектрометра;
• Информацию времени и набора спектра;
• Информацию о состоянии батареи;
• Набор спектра оn-line;
• Информацию по сохраняемым спектрам;
• Информацию библиотеки радионуклидов;

Управление спектрометром может осуществляться при помощи ПК с характеристиками, не хуже следующих:

• Частота процессора не менее 2ГГц;
• ОЗУ не менее 2000 MБ;
• Видеокарта SVGA 800×600, 256 цветов;
• Цветной монитор SVGA;
• Свободное место на HDD не менее 1000 MБ;
• Мышь и клавиатура;
• ОС Windows: XP, Vista, 7 или 8.

Базовое программное обеспечение для портативного ОЧГ спектрометра:

Базовое программное обеспечение предназначено для управления спектрометром, обработки спектров, автоматической идентификации радионуклидов и оценочного расчета их активностей.

Функции управления:

• Набор спектров;
• Сохранение спектров;
• Настройка параметров спектрометра;
• Автоматическое восстановление базовой линии;
• Автоматическая или ручная подстройка полюса-нуля без использования осциллографа;
• Указание мертвого времени и скорости счета;
• Коррекция по мертвому времени;
• Автоматическая запись спектров;
• Стабилизация пиков.

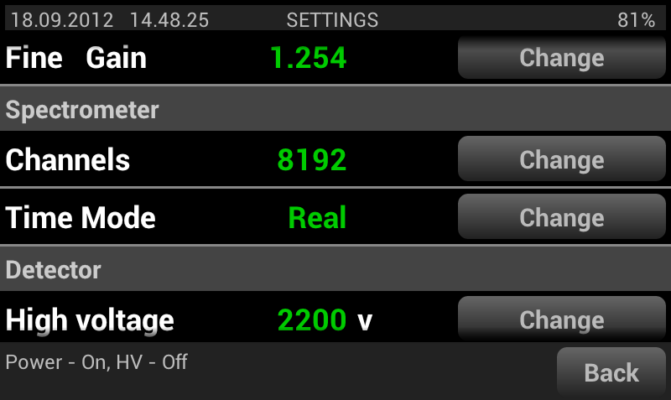

Рис.1. Основное окно сенсорного экрана для управления параметрами спектрометра

Функции отображения: обычная шкала, логарифмическая шкала, регулировка шкалы по вертикали и горизонтали, выделение регионов.

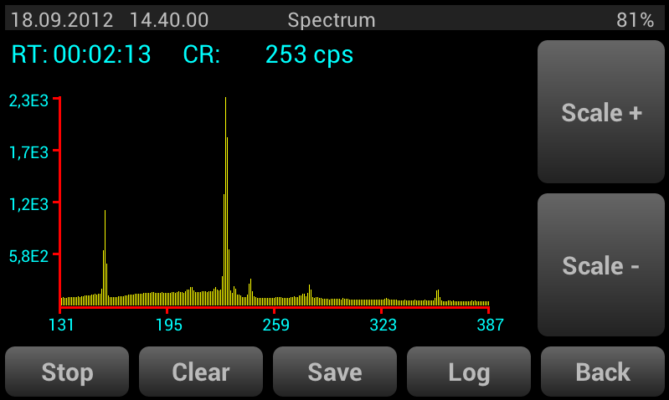

Рис.2. Основное окно сенсорного экрана для контроля и визуализации измерений

Основные аналитические функции

• Автоматическая идентификация радионуклидов на основе библиотеки радионуклидов;
• Расчет активностей радионуклидов а основе заводской кривой эффективности регистрации.

Опция – Аналитическое программное обеспечение SpectraLineGP

Для расчета активностей радионуклидов прецизионными гамма-спектрометрическими методами, спектры, измеренные с помощью идентификатор радионуклидов Эко ПАК могут быть переданы на удаленный ПК (посредством интерфейса связи Wi-FI или USB) с установленным программным обеспечением SpectraLineGP.

SpectraLineGP позволяет идентифицировать радионуклиды и рассчитывать их активности на основе прецизионной обработки гамма-спектров. Обработка включает процедуры калибровки, нахождение параметров пиков, идентификацию радионуклидов, расчет активностей и учет поправок на истинное суммирование для последующей коррекции интенсивности гамма-излучений. Использование непараметрической модели для представления формы пика полного поглощения дает возможность создать адекватную модель для линии из любого энергетического диапазона.

SpectraLineGP позволяет

• Производить автоматический поиск пиков с необходимым уровнем обнаружения (результаты поиска пиков сохраняются в файле);
• Осуществлять калибровки по энергии, полуширине, по форме пика;
• Рассчитывать параметры пиков – положение, полуширину, площадь; сохранять результаты расчета в текстовом файле;
• Проводить калибровку по эффективности, получать аппроксимирующие «кривые» эффективности;
• Осуществлять расчет эффективности различными методами;
• Учитывать поправки на истинное суммирование для последующей коррекции интенсивности гамма-излучения;
• Сохранять измеренные спектры и результаты обработки в базе данных для анализа многократных измерений на сходимость по заданным критериям (оценка качества);
• Обрабатывать одновременно произвольное число спектров; использовать несколько пиков спектра из разных энергетических диапазонов при калибровке по форме;
• Осуществлять количественный и визуальный контроль за качеством калибровок;
• Создавать библиотеки радионуклидов произвольной конфигурации в зависимости от решаемой задачи.

В программу включены возможности

• записи несколько операций, связанных с обработкой спектра, в формате сценария для автоматического выполнения;
• подключения внешних программ для использования SpectraLineGP в качестве вспомогательного инструмента для реализации пользовательских методик решения нестандартных спектрометрических задач, в частности программного пакета Nuclide Master.

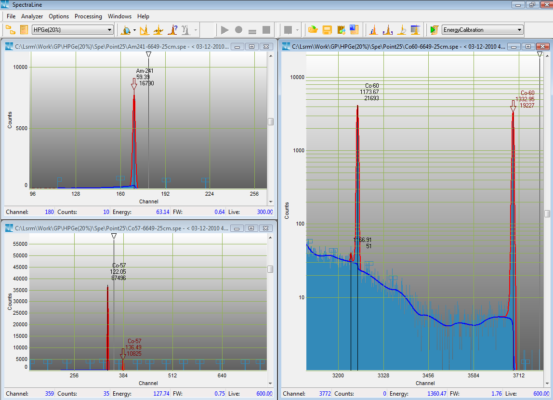

Рис.3. Основное окно аналитического программного обеспечения SpectraLineGP
