МЕТЕОСКОП-М – Измеритель параметров микроклимата

Измеритель параметров микроклимата Метеоскоп-М с первичной поверкой

• универсальный прибор для проведения комплексного экологического мониторинга среды в жилых и производственных помещениях, на открытых территориях
• незаменим при использовании службами Роспотребнадзора и охраны труда для контроля параметров микроклимата, аттестации рабочих мест на промышленных предприятиях, в офисах и общественных учреждениях.
• прибор Метеоскоп-М можно использовать для измерения параметров микроклимата в системах кондиционирования.

Видео-обзор использования комбинированного измерителя Метеоскоп-М с поверкой:

Измеритель параметров микроклимата Метеоскоп М является оптимальным выбором для проведения измерения параметров микроклимата в рамках СОУТ и производственного контроля.

Прибор МЕТЕОСКОП-М унаследовал лучшие качества предшественника и приобрел новые отличительные особенности:

• эргономичный корпус и новая, еще более удобная клавиатура;
• ж/к дисплей с подсветкой;
• интуитивно понятное меню прибора позволяет легко установить необходимые параметры измерений и осуществить индивидуальную настройку индикаторного блока;
• одновременное измерение до восьми параметров микроклимата без каких-либо переключений!;
• возможность записи даты и времени проведения измерений в энергонезависимую память (встроен календарь и часы);
• алгоритмы работы прибора используют базу знаний, содержащую сведения о действующих нормативных документах и их требованиях, обеспечивая проведение измерений в четком соответствии с ними;
• возможность записывать более 2000 результатов измерений;
• USB-интерфейс (связь с ПК).

Дополнительно измеритель МЕТЕОСКОП оснащен программой «НТМ-ЭкоМ»:

• архивация результатов измерений;
• анализ полученных результатов на соответствие действующим нормативам;
• оформление всей необходимой документации, в том числе протокола инструментальных измерений с выводом класса условий труда на рабочем месте.

Алгоритм расчета неопределенности измерений (в соответствии с РМГ43-2001), добавленный в работу программы прибора, избавляет пользователя от рутинных математических вычислений и позволяет судить о точности измерений в ходе их проведения.

Сенсометрический щуп отсоединяется от индикаторного блока (вероятность получения механических повреждений в процессе транспортировки снижена).

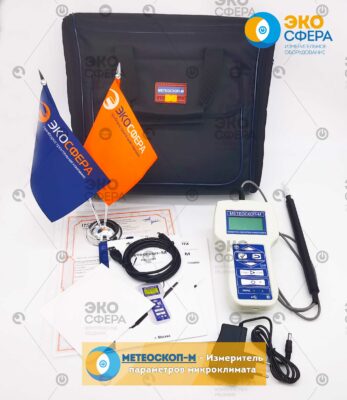

Базовая комплектация измерителя МЕТЕОСКОП-М:

• Прибор Метеоскоп (в комплекте с сенсометрическим щупом)
• Сумка укладочная
• Устройство зарядное БП-ЕИ-220/9 ТУ
• Руководство по эксплуатации БВЕК.43 11 10.04 РЭ
• Паспорт БВЕК.43 11 10.03 ПС
• Методика поверки

Для измерителя параметров микроклимата Метеоскоп-М по дополнительному заказу поставляются следующие комплектующие:

• черный шар для измерения индекса тепловой нагрузки среды (с апреля 2021 года чёрный шар поставляется с поверкой);

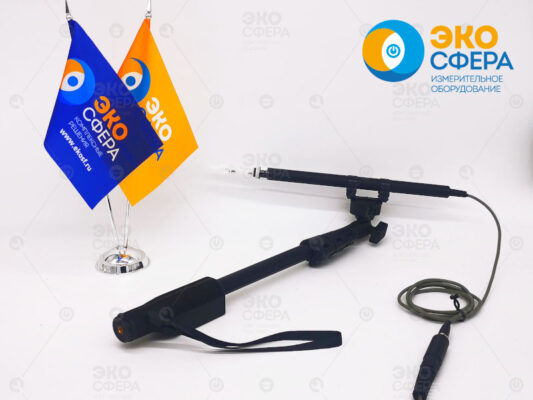

• удлинитель кабеля сенсометрического щупа с телескопической штангой для проведения измерений в вентиляционных коробах, расположенных на больших высотах;
• устройство для заряда аккумуляторных батарей от бортовой сети автомобиле.

Порядок дооснащения поверяемым “Чёрным шаром” измерителей Метеоскоп-М, которые были приобретены ранее:

Видеообзор применения измерителя параметров микроклимата МЕТЕОСКОП-М с поверкой:

Метрологические характеристики измерителя параметров микроклимата Метеоскоп-М с поверкой:

Пределы допускаемой абсолютной погрешности измерителя параметров микроклимата Метеоскоп-М:

Рабочие условия эксплуатации блока прибора для измерения параметров микроклимата Метеоскоп-М:

Рабочие условия эксплуатации сенсометрического щупа измерителя параметров микроклимата Метеоскоп-М:

Габаритные размеры МЕТЕОСКОПА-М:

Руководство по эксплуатации измерителя МЕТЕОСКОП-М

Паспорт на прибор МЕТЕОСКОП-М

Описание типа средства измерения измерителя метрологических параметров МЕТЕОСКОП-М

Популярные вопросы и ответы

Вопрос № 1. Каков ресурс работы прибора Метеоскоп?

ОТВЕТ:
В Измерителе «Метеоскоп» используются датчики фирм США. Фирмы этой страны обычно приводят не данные о ресурсе работы своей продукции, а показатели их стабильности. Например, для датчика влажности HIH-3610 (производство фирмы Honeywell) в сопроводительных документах указана величина нестабильности выходных сигналов ±1% RH за 5 лет.
Аналогично обстоят дела с датчиком давления. В «Метеоскопе» используется датчик давления MPX4115A фирмы Motorola. В технической документации указано, что стабильность сохраняется на уровне ±0.5% после 1000 циклов изменения давления или температуры в тестовых испытаниях.
Для датчиков температуры (в анемометре и термометре) используются термисторы Glass Series NTC Thermistors G2K3348B1 фирмы Betatherm. Для них нестабильность характеризуется величиной <2 % после 1000 испытательных циклов нагрев-охлаждение.

Реально эти нестабильности можно корректировать при периодических поверках Измерителя.

Вопрос № 2 Можно ли использовать прибор Метеоскоп-М в условиях загазованности воздуха кислыми парами?

ОТВЕТ:
Мы не проводили испытаний на загазованность воздуха кислыми парами. По-видимому ответ на Ваш вопрос зависит от степени загазованности. Измеритель настоятельно рекомендуется использовать в неагрессивных воздушных средах, использование “Метеоскоп-М” в указанных Вами условиях эксплуатации может привести к самым плачевным последствиям.
Наиболее чувствителен к внешним воздействиям датчик влажности. Относительно его стойкости к воздействиям, в технической документации сообщается :

The sensing element’s multilayer construction provides excellent resistance to application hazards such as wetting, dust, dirt, oils, and common environmental chemicals (Многослойная структура чувствительного элемента предохраняет от таких возможных опасных воздействий как смачивание, пыль, грязь, нефть, и общих экологических химикалий).

Вопрос № 3. Вопрос по диагностике и ремонту Метеоскоп-М

Добрый день!
Случилась с моим Метеоскопом беда – захворал…
Данная особенность проявлялась два раза. Вылечить удалось только перезагрузкой. Время непрерывной работы было, примерно, пол часа.
Что это может быть?

ОТВЕТ:

Судя по показаниям Метеоскопа, жарковато у Вас 😞
Ну а если кроме шуток – присылайте Ваш измеритель к нам для проведения диагностики, и при необходимости последующих калибровки и поверки.

Вопрос № 4. Можно ли с помощью Метеоскоп-М оценивать эффективность работы вытяжной вентиляции?

ОТВЕТ:

Если в Вашей испытательной лаборатории уже имеется “Метеоскоп-М”, то да – с помощью Метеоскопа можно оценивать эффективность работы вытяжной вентиляции. Используя его как анемометр, можно определить скорость движения воздуха в канале, умножив на сечение канала получим объем воздуха, вытягиваемый из помещения в единицу времени, а зная кубатуру помещения – кратность воздухообмена. Это и определяет эффективность работы вытяжной вентиляции.

Если же Вы находитесь в поиске средств измерений для проведения оценки качества и эффективности вентиляционных систем, то за подбором комплекта на базе анемометра Testo 417 с крыльчаткой и иных средств измерений, а также за обучением теоретическим основам и практическим навыкам проведения соответствующих работ с последующей выдачей документов об обучении установленного Вы можете обратиться в “ЭкоСфера”

Вопрос № 5. Измеряет ли Метеоскоп-М тепловое излучение?

Имеем “Метеоскоп-М” с Чёрной сферой (шаром). В руководстве на прибор указан диапазон интенсивности теплового излучения (с использованием шара).

Но при этом в описании типа на “Метеоскоп-М” в отношении поверяемого диапазона измерений интенсивности теплового излучения ничего сказано.

Вопрос – можем ли мы закрывать фактор “тепловое излучение” таким комплектом ?

ОТВЕТ:

Да, действительно – “Чёрный шар” в купе с “Метеоскоп-М” позволяет оценивать интенсивность теплового излучения (в режиме “индикации”).

Но для включения в область аккредитации Вашей испытательной лаборатории фактора “интенсивность теплового излучения” и для проведения измерений в парке Ваших средств измерений нужно иметь соответствующее средство измерения утверждённого типа. Для решения данных задач мы рекомендуем к рассмотрению “ИК-метр” с поверкой и “ТКА-ИТО” с поверкой

Резюмируя по Вашему вопросу – нет, к сожалению, данный фактор “Чёрным шаром” закрыть нельзя, будут точно вопросы со стороны проверяющих экспертов.

Вопрос № 6. Измерение параметров микроклимата в системах кондиционирования

Наш Заказчик занимается обслуживанием и наладкой систем вентиляции.

Встал вопрос по наладке центральных систем кондиционирования. Нужно произвести измерения скорости потока воздуха, температуры и влажности в КАНАЛЕ, т.е. им нужно понимать влажность воздуха при выходе из системы кондиционирования.

Подходит ли для данных измерений прибор МЕТЕОСКОП-М?

ОТВЕТ:

Да, прибор Метеоскоп можно использовать для измерения параметров микроклимата в системах кондиционирования.
