MIC-10 – Измеритель параметров электроизоляции
84 900 ₽ с НДС
Author : Dasha
Срок поставки до 15 дней

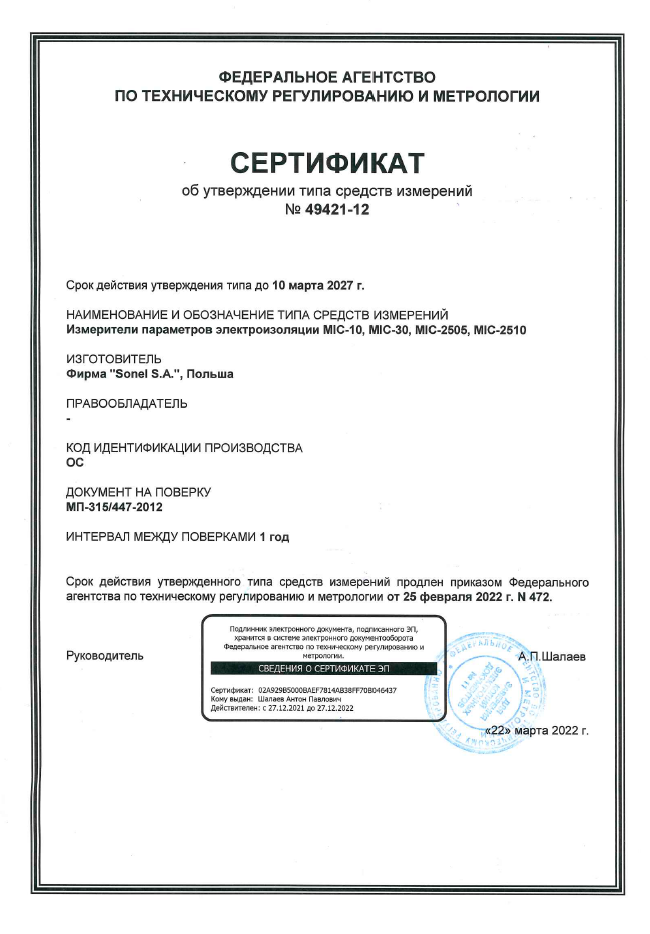

В Госреестре: №49421-12. Межповерочный интервал 1 годИзмеритель параметров электроизоляции MIC-10 с первичной поверкой

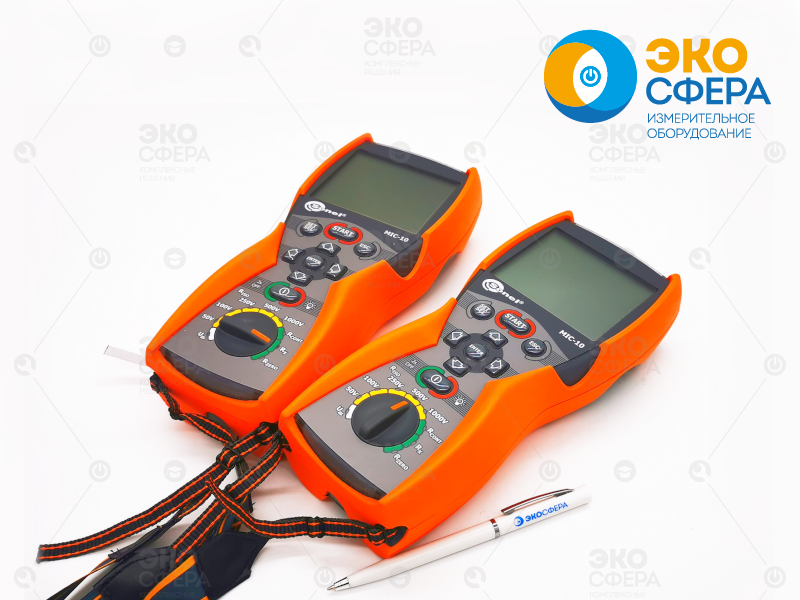

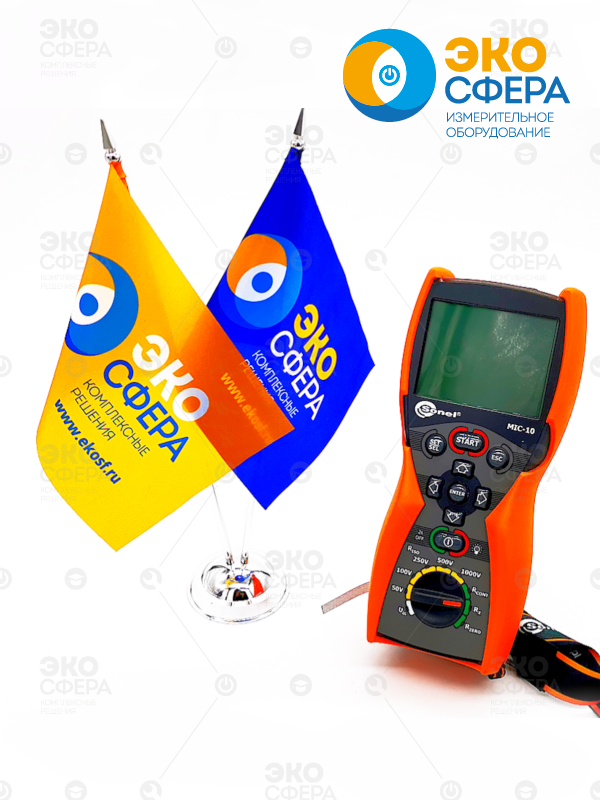

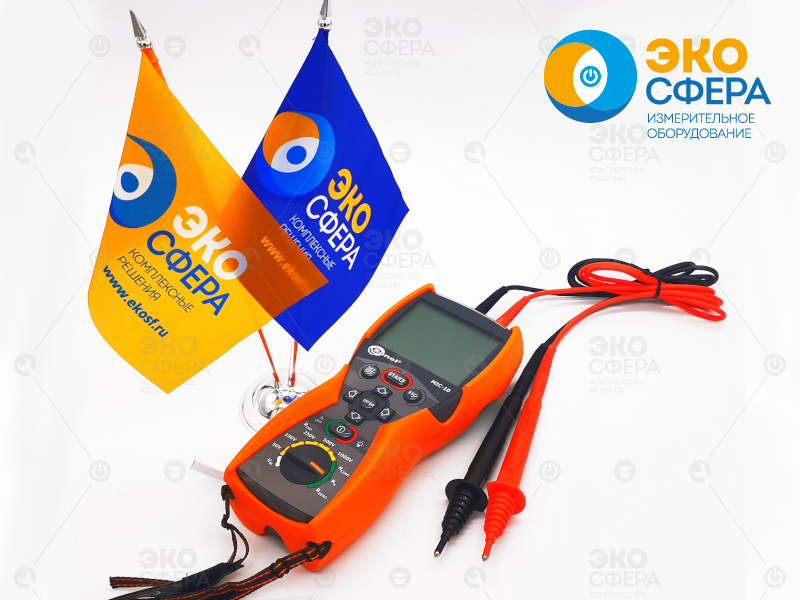

MIC-10 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 10 ГОм.
Измеритель параметров электроизоляции MIC-10 позволяет проводить измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.
Назначение цифрового мегаомметра MIC-10:
- измерительное напряжение до 1000 В: стандартные величины 50 В, 100 В, 250 В, 500 В, 1000 В;
- измерение сопротивления изоляции до 10 ГОм;
- индикация измеряемого сопротивления;
- автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
- измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
- измерение напряжения переменного и постоянного тока до 600 В;
- измерение емкости кабеля (в процессе измерения сопротивления изоляции);
- низковольтное измерение активного сопротивления;
- контроль целостности электрических цепей.

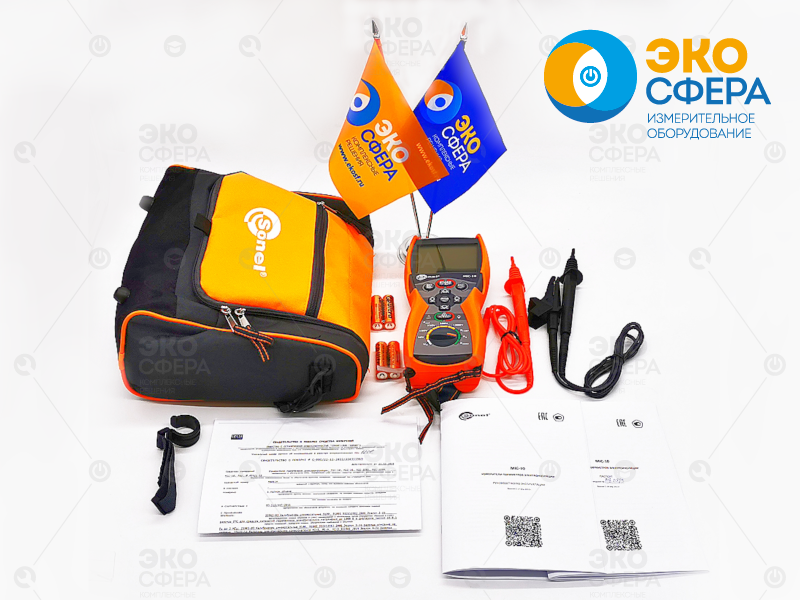

Комплект поставки MIC-10:
- Зажим «Крокодил» изолированный черный K01 (1 шт.)
- Зонд острый с разъёмом «банан» красный (1 шт.)
- Зонд острый с разъемом «банан» черный (1 шт.)
- Крепеж «свободные руки» (1 шт.)
- Провод измерительный 1,2 м с разъёмами «банан» чёрный (1 шт.)
- Провод измерительный 1,2 м с разъемами «банан» красный (1 шт.)
- Ремень для переноски прибора M1 (1 шт.)
- Футляр M6 (1 шт.)
Технические характеристики MIC-10:
| Диапазон | Разрешение | Основная погрешность | |
| 0,0…299,9 В | 0,1 В | ±(2% и. в. + 6 е. м. р.) | |
| 300…600 В | 1 В | ±(2% и. в. + 2 е. м. р.) | |
| Диапазон частоты: 45…65 Гц | |||
Измерение сопротивления изоляции | |||
| Диапазон для UN =” 50 В. Диапазон измерения согласно “IEC 61557-2: для UN =” 50 В: “50 кОм…250,0 МОм | |||
| 0,0 … 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) | |
| 1,000…9,999 МОм | 0,001 МОм | ||
| 10,00…99,99 МОм | 0,01 МОм | ||
| 100,0…250,0 МОм | 0,1 МОм | ||
| Диапазон для UN =” 100 В. Диапазон измерения согласно “IEC 61557-2: для UN =” 100 В: “100 кОм…500,0 Мом | |||
| 0,0 … 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) | |
| 1,000…9,999 МОм | 0,001 МОм | ||
| 10,00…99,99 МОм | 0,01 МОм | ||
| 100,0…500,0 МОм | 0,1 МОм | ||
| Диапазон для UN =” 250 В. Диапазон измерения согласно “IEC 61557-2: для UN =” 250 В: “250 кОм…2,000 ГОм | |||
| 0,0 … 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) | |
| 1,000…9,999 МОм | 0,001 МОм | ||
| 10,00…99,99 МОм | 0,01 МОм | ||
| 100,0…999,9 МОм | 0,1 МОм | ||
| 1,000…2,000 ГОм | 0,001 ГОм | ||
| Диапазон для UN =” 500 В. Диапазон измерения согласно “IEC 61557-2: для UN =” 500 В: “500 кОм…5,00 ГОм | |||
| 0,0 … 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) | |
| 1,000…9,999 МОм | 0,001 МОм | ||
| 10,00…99,99 МОм | 0,01 МОм | ||
| 100,0…999,9 МОм | 0,1 МОм | ||
| 1,000…4,999 ГОм | 0,001 ГОм | ±(4% и. в. + 6 е. м. р.) | |
| Диапазон для UN =” 1000 В. Диапазон измерения согласно “IEC 61557-2: для UN =” 1000 В: “1000 кОм…10,00 ГОм | |||
| 0,0 … 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) | |
| 1,000…9,999 МОм | 0,001 МОм | ||
| 10,00…99,99 МОм | 0,01 МОм | ||
| 100,0…999,9 МОм | 0,1 МОм | ||
| 1,000…4,999 ГОм | 0,001 ГОм | ±(4% и. в. + 6 е. м. р.) | |
| 5,00…10,00 ГОм | 0,01 ГОм | ||
| Измерение емкости | |||
| 1…999 нФ | 1 нФ | ±(5% и. в. + 5 е. м. р.) | |
| 1,00…9,99 мкФ | 0,01 мкФ | ||
| Измерение только в процессе измерения RISO> | |||
| Низковольтное измерение сопротивления Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА | |||
| Диапазон измерения согласно IEC 61557-4: 0,10…999 Ом | |||
| 0…19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) | |
| 20,0…199,9 Ом | 0,1 Ом | ||
| 200…999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) | |
| Напряжение на разомкнутых измерительных проводниках: 8 В Выходной ток при R<2 Ом: мин. 200 мA Компенсация сопротивления измерительных проводников Измерение двунаправленным током | |||
Измерение активного сопротивления малым током | |||
| 0,0…199,9 Ом | 0,1 Ом | ±(3% и. в. + 3 е. м. р.) | |
| 200…1999 Ом | 1 Ом | ||
| Напряжение на разомкнутых измерительных проводниках: 8…16 В Выходной ток > 10 мA Звуковая индикация при сопротивлении < 30 Ом ±10% Компенсация сопротивления измерительных проводников | |||
Дополнительные технические характеристики измерителя параметров электроизоляции MIC-10 | |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | IV 600 В (III 1000 В) согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP67 |
| Питание измерителя | 4 элемента питания LR6 (АА) алкалиновые, аккумуляторные батареи NiMH HR6 (AA) |
| Габаритные размеры | 220×100×60 мм |
| Масса измерителя | около 0,6 кг |
| Температура хранения | –20…+70° C |
| Рабочая температура | -10…+50° C |
Таблица сравнения
| Измерение | MIC-10 | MIC-30 | TM-2501 | TM-5001 | MIC-2505 | MIC-2510 |
|---|---|---|---|---|---|---|
| Напряжение | 1000 В: 50 В, 100 В, 250 В, 500 В, 1000 В | 1000 В: 50…1000 В шаг 10В | 2500 В: 100…2500 В шаг 100 В | 5000 В: 50…500 В шаг 50 В 500…5000 В шаг 100 В | 2500В: 500 В, 1000 В, 2500 В | 2500В: 50…2500 В шаг 10 В |
| Сопротивление | 10 ГОм | 100 ГОм | 1000 ГОм | 5000 ГОм | 2000 ГОм | 2000 ГОм |
| Коэффициенты | – | Каб/Кпол | Каб/Кпол | Каб/Кпол | Каб/Кпол | Каб/Кпол |
| Ток утечки | – | + | + | + | + | + |
| Rcont | + | + | + | – | – | + |
| Емкость | + | + | – | – | – | + |
| Разрядка емкости кабеля | + | + | + | + | + | + |
| Напряжение постоянное/переменное | + | + | + | + | + | + |
| AutoISO/Адаптеры | – | Адаптер WS-04 | – | – | AutoISO-2500 | |
| Температура окр. среды | – | – | – | – | – | Зонд ST-1 |
| Память/ПК | – | + OR-1 | + USB | + USB | – USB | + USB или OR-1 |
| Питание (работа) от сети 220В | – | – | + | + | – | – |
| Питание (работа) от внешнего аккумулятора | – | – | + | + | – | – |
| Графический анализ | – | – | + | + | – | + |
| RampTest | – | – | – | + | – | – |
| Фильтр э/м помех | – | – | – | + | – | – |
- Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегоамметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегоамметра (R15): Кабс = R60/R15
- Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегоамметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегоамметра (R60): Кпол = R600/R60
- Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
- Rcont – Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом
