От: 9 150 $ с НДС
В Госреестре: № 92918-24. Межповерочный интервал 1 год Портативные многофункциональные спектрометры-идентификаторы гамма-излучения МКС-АТ6102 МКС-АТ6102А, МКС-АТ6102В с первичной поверкой с возможностью измерения альфа- бета- и нейтронного излучений предназначены для:
Модели МКС-АТ6102А , МКС-АТ6102В не содержит встроенного нейтронного канала.
Спектрометр МКС-АТ6102 внесен в Государственный реестр СИ РФ под номером 92918-24 (нажмите для перехода по ссылке).
Для регистрации гамма-излучения, поиска гамма-источников и радиоактивных загрязнений, измерения энергетического распределения гамма-излучения и идентификации радионуклидов, а также для измерения мощности дозы гамма-излучения в приборах используется высокочувствительный сцинтилляционный детектор на основе NaI(Tl). Для расширения диапазона измерения мощности дозы гамма-излучения в приборах предусмотрен дополнительный дозиметрический канал на счетчике Гейгера-Мюллера.
В модели МКС-АТ6102 для регистрации нейтронного излучения и обнаружения источников нейтронов, оценки скорости счета нейтронов используются два встроенные пропорциональные гелиевые счетчики медленных нейтронов, размещенные в полиэтиленовом замедлителе.

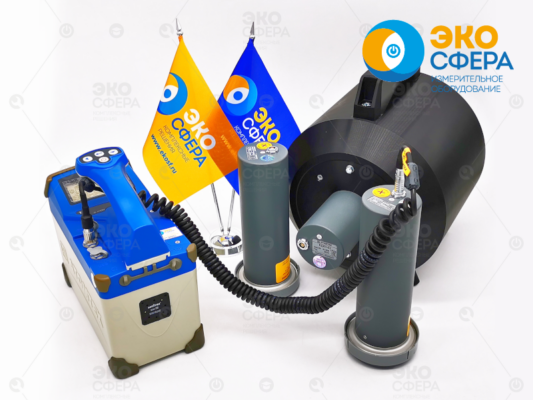

В спектрометрах предусмотрена возможность подключения внешних блоков детектирования для измерения плотности потока альфа- и бета-частиц с загрязненных поверхностей (БДПА‑01 и БДПБ-01) и для измерения амбиентного эквивалента мощности дозы нейтронного излучения (БДКН-03).
| Наименование комплектующего: | Примечание: |
Базовый комплект МКС-АТ6102: | |
| — спектрометр | |
— спектрометр МКС-АТ6102 | |
| — адаптер сетевой | для заряда блока аккумуляторов от сети |

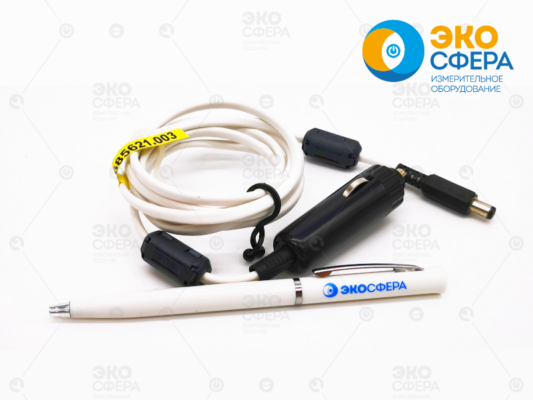

| — кабель | для заряда блока аккумуляторов от сети автомобиля |
| — кабель 6102 USB | для подключения спектрометра к ПК |
| — программный продукт «SpectEx» | для работы спектрометра с ПК. Поставляется в базовой комплектации (описание по запросу) |
| — руководство по эксплуатации | |
| — комплект принадлежностей: | |
| — контрольная проба | На основе калия хлористого галургического ГОСТ 4568-95 (предназначена для обеспечения стабилизации спектрометрического тракта в процессе эксплуатации спектрометра |
| — упаковочная сумка | Сумка для хранения и переноски спектрометра и принадлежностей |
| |
| Дополнительно к спектрометру МКС-АТ6102 можно заказать: | |
| — кабель для подключения спектрометра к источнику «+12 В» | Для заряда блока аккумуляторов от источника «+12 В» |

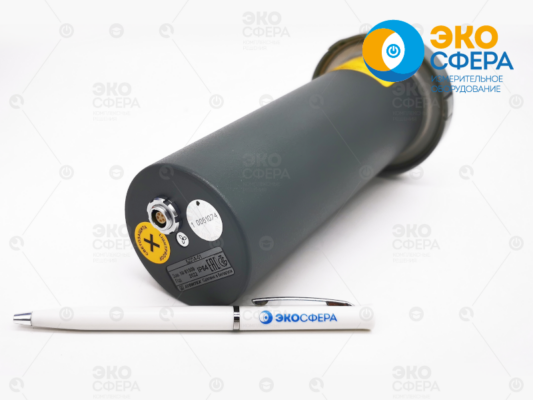

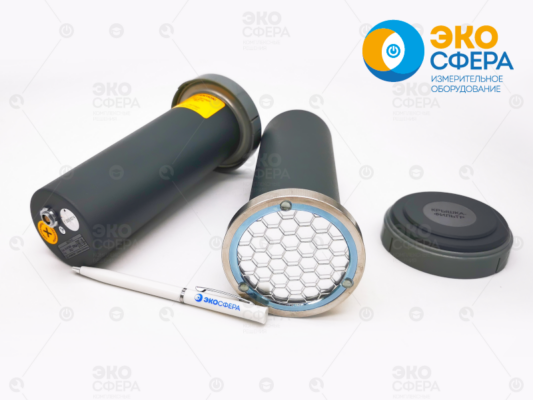

| — блок детектирования альфа-излучения БДПА-01 с комплектом запасных защитных пленок | |
| — блок детектирования бета-излучения БДПБ-01 с комплектом запасных защитных пленок | |
| — блок детектирования нейтронов БДКН-03 | |

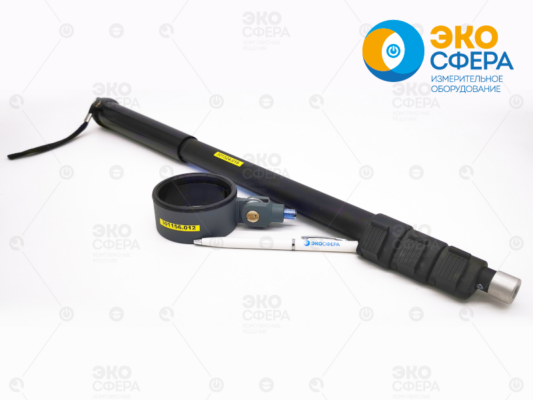

| — штанга телескопическая 1,7 м | Для проведения измерений в труднодоступных местах (для БДПА-01, БДПБ-01) |

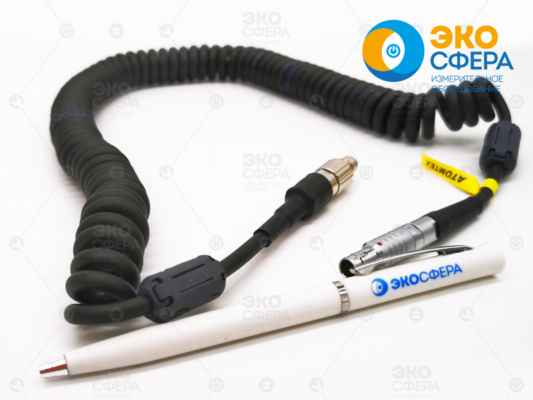

| — кабель БД | Для подключения БДПА-01, БДПБ-01 или БДКН-03 к спектрометру |
| — кабель USB для подключения спектрометра к ПК | Требует использования прикладного ПО |
| — программный продукт «GARM» | для отображения на ПК результатов измерений с привязкой к координатам местности. Поставляется по дополнительному заказу |
 |  |
 |  |
 |  |
Основные характеристики спектрометра МКС-АТ6102 | МКС-АТ6102 (γ, n) | МКС-АТ6102А (γ) | МКС-АТ6102В (γ) |
| Детектор гамма-излучения | Сцинтилляционный NaI(Tl) Ø40×40 мм; Счетчик Гейгера-Мюллера | Сцинтилляционный NaI(Tl) Ø40×80 мм; Счетчик Гейгера-Мюллера | |
| Детектор нейтронного излучения | Два 3He-пропорциональных счетчика нейтронов | – | – |
| Диапазон энергий гамма-излучения | 20 кэВ – 3 MэВ | ||
| Диапазон энергий нейтронного излучения | 0,025 эВ – 14 МэВ | – | – |
| Идентификация радионуклидов | промышленные, естественные, медицинские (По отдельному заказу возможно изменение библиотеки идентифицируемых радионуклидов) | ||
| Типовое энергетическое разрешение для энергии 662 кэВ (137Cs) | 8,0% | 8,0% | 8,5% |
| Максимальная входная статистическая загрузка | не менее 1,5·105 c-1 | ||
| Время обнаружения источника 137Сs активностью (80 + 10) кБк на расстоянии (30 + 0,5) см | не более 2 с | ||
| Время обнаружения с вероятностью 0,9 источника 252Сf с выходом нейтронов 1,8·104 нейтрон/с на расстоянии 20 см | не более 5 с | – | – |
| Диапазон измерения мощности амбиентного эквивалента дозы гамма-излучения | 0,03 – 300 мкЗв/ч [NaI(Tl)] 10 мкЗв/ч – 100 мЗв/ч [Г-М] | 0,03 – 150 мкЗв/ч [NaI(Tl)] 10 мкЗв/ч – 100 мЗв/ч [Г-М] | |
| Предел основной относительной погрешности измерений мощности дозы | ±20% | ||
| Чувствительность к гамма-излучению, не менее | |||
| 241Am | 6 000 имп·с-1/(мкЗв·ч-1) | 9 500 имп·с-1/(мкЗв·ч-1) | |
| 137Сs | 800 имп·с-1/(мкЗв·ч-1) | 1 500 имп·с-1/(мкЗв·ч-1) | |
| 60Сo | 400 имп·с-1/(мкЗв·ч-1) | 800 имп·с-1/(мкЗв·ч-1) | |
| Энергетическая зависимость чувствительности относительно энергии 662 кэВ (137Cs) | ±20% [NaI(Tl)] (в диапазоне энергий 50 кэВ 3 МэВ) ±25% [Г-М] (в диапазоне энергий 60 кэВ 3 МэВ) | ||
| Чувствительность к прямому нейтронному излучению, не менее | |||
| Pu-Be | 0,28 имп.·см2/нейтр. | – | – |
| 252Сf | 0,5 имп.·см2/нейтр. | – | – |
| Количество каналов АЦП | 1024 | 1024 | 1024 |
| Время установления рабочего режима | не более 1 мин | не более 1 мин | не более 1 мин |
| Время непрерывной работы | не менее 18 ч | не менее 25 ч | |
| При работе с внешними блоками детектирования | не менее 15 ч | не менее 17 ч | |
| Степень защиты | IР65 | ||
| Диапазон рабочих температур | от -20°С до +50°С | ||
| Относительная влажность воздуха при температуре до 35°С без конденсации влаги | до 95 % | ||
| Соединение с ПК | USB, Bluetooth | ||
| Габаритные размеры, масса | 230х115х212 мм | 230х115х177 мм | 230х115х177 мм |
| Масса | 2,5 кг | 1,9 кг | 2,15 кг |
Основные характеристики внешних блоков детектирования спектрометров МКС-АТ6102 , МКС-АТ6102А и МКС-АТ6102В | БДПА-01 (α) | БДПБ-01 (β) | БДКН-03 (n) |
Детектор | Сцинтилляционный, ZnS(Ag) Ø60 мм | Сцинтилляционная пластмасса Ø60 мм | 3-He счетчик в полиэтиленовом замедлителе |
Диапазон энергий | 4 – 7 МэВ | 156 кэВ – 3,54 МэВ | 0,025 эВ – 14 МэВ |
Диапазон измерения | 0,5 – 105 част./(мин·см2) (плотность потока) | 3 – 5·105 част./(мин·см2) (плотность потока) | 0,1 мкЗв/ч – 10 мЗв/ч (мощность дозы) |
Предел основной относительной погрешности измерений | ±20% | ±20% | ±20% |
Степень защиты | IР54 | IР54 | IР54 |
Габаритные размеры | Ø85×200 мм | Ø85×205 мм | 314х220х263 мм |
Масса | 0,50 кг | 0,55 кг | 8 кг |
Международному стандарту IEC 62327:2006
а также нормам по безопасности:
EN 55022:1998+A1:2000+A2:2003
IEC 61000-4-2:2001
IEC 61000-4-3:2008
| Наименование комплектующего для МКС-АТ6102: | Цена с НДС 20 %, руб. |
| — блок детектирования альфа-излучения БДПА-01 с комплектом запасных защитных пленок | Уточняйте в отделе продаж |
| — блок детектирования бета-излучения БДПБ-01 с комплектом запасных защитных пленок | |
| — блок детектирования нейтронов БДКН-03 | |
| — штанга телескопическая 1,7 м | |
| — кабель БД для подключения внешних БД | |
| — кабель USB для подключения спектрометра к ПК | |
| — прикладное ПО «ATAS» с руководством оператора | |
| — комплект принадлежностей для подключения внешних БД (БДПА-01, БДПБ-01 и БДКН-03) к USB-порту ПЭВМ | |
| — упаковочный дипломат (для блоков детектирования и принадлежностей) |
Игорь Орлов –
Хороший прибор для задач:
— поиск источников в ограниченном пространстве (помещение, транспортное средство) и на территории;
— быстрая («примерная») идентификация на месте при выявлении аномалий/источников;
— индикация нейтронного излучения.
1. Поиск.
Поиск выполняет прекрасно. Судя по всему, алгоритм поиска включает анализ спектральных характеристик, так как прибор почти безошибочно находит «относительно слабые» источники, не сильно выделяющиеся над фоном по мощности дозы. При изменении радиационной обстановки можно вручную «обновиться» по фону одной кнопкой. Вообще — управление прибором очень удобное.
Прибор хорошо показывает себя в пешеходной гамма-съемке на территории, а если не заглушен GPS, то пешеходная съемка для оператора превращается вообще в легкую пешую прогулку. Последующая обработка результатов с привязной к координатам выполняется с помощью штатного ПО (которое входит в комплект прибора).
2. Идентификация
Полезная опция. Библиотека радионуклидов маленькая, но она есть. Медицинские радионуклиды определяет неплохо, все остальное — плохо. Но не стоит ждать чудес от спктрометра, который носят в одной руке. В принципе, зная специфику обследуемого объекта и немного понимая суть спектрометрии можно пользоваться этой опцией для грубой оценки обстановки на месте.
3. Индикация нейтронного излучения
Очень полезная функция. Используем постоянно для предварительной оценки. Если нужно измерить — подключается внешний блок БДМН и уже проводятся полноценные измерения. Но наличие счетчика нейтронов в самом моноблоке — очень удобно.
Главные плюсы:
— Моноблок. Это полноценный спектрометр в едином корпусе. Он не требует подключения к компьютеру, при этом имеет дисплей, которого вполне достаточно для вышеупомянутых задач. При необходимости, можно снять спектр и работать с ним уже на ПК.
— Вес и размер. Для своего функционала и характеристик — хорошие характеристики.
— Мощность дозы, спектр и нейтронное излучение — очень хорошее сочетание для оценки радиационной обстановки.
— Полноценное программное обеспечение сразу в комплекте с прибором.
Недостатки:
— Не предусмотрено крепление на ремень. Прибор нужно носить в руке, но поскольку это неудобно, приходится придумывать какие-то комбинации с ремнем. Очень странно, что ремень не предусмотрен конструкцией.
— Не самое лучшее качество эксплуатационной документации. Тоже очень странно для «Атомтеха», но в эксплуатационном документе описано не все, что может потребоваться для работы. Нужно отдать должное производителю — он отвечает на все вопросы по почте или по телефону.
Например: не описано в эксплуатационном документе, но нужно быть осторожными при чистке прибора. При взаимодействии некоторых чистящих средств с резиновыми (полимерными) частями прибора появляется резкий неприятный запах (т.е. они как-то взаимодействуют). В эксплуатационном документе ничего на этот счет не сказано, но предполагаю, что это не очень хорошо для материала.
— Разъемы и соединения. Используются резьбовые разъемы (возможно это свойственно только нашему прибору), а не быстросьемные, как во всех остальных приборах «Атомтеха» (по крайней мере тех, что есть у нас в лаборатории). Во-первых — резьбовые разъемы неудобные, а во-вторых — мы при выходе из строя кабеля мы теряем сразу этот комплект, в то время как могли бы просто использовать другой кабель и ждать поставки нового. Но, повторюсь, возможно это конкретно особенность нашего прибора.
В целом прибор является очень хорошей «рабочей лошадкой» для быстрого оценочного обследования помещений. У нас он ездит на 80% объектов. Сейчас трудно представить, как же раньше мы без него обходились.
