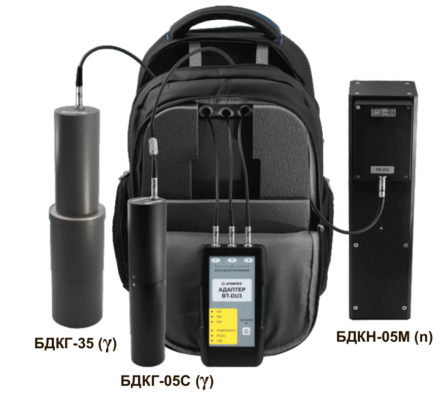

Адаптер BT-DU3, входящий в состав спектрометра МКС-АТ6101СЕ

Осуществляем доставку по всей России

Возможна поставка через госзакупки

Сервисное обслуживание и поверка

Наличный и безналичный расчёт

МКС-АТ6103 – Мобильный комплекс радиационного сканирования

Name: Купить МКС-АТ6103 | Радиационный комплекс с поверкой
Price: 36850 USD
Availability: InStock

36 850 $ с НДС

Author : Евгений

Цена указана на исполнение с блоками: БДКГ-11М, БДКГ-04, БДКН-05
Стоимость других вариантов комплектаций уточняйте у менеджеров

Планшетный ПК поставляется без 3G

Срок поставки до 90 дней

Поверка *: Поверка включена в стоимость

В Госреестре: № 64171-21. Межповерочный интервал 1 год

МКС-АТ6103 – Мобильный комплекс радиационного сканирования с поверкой

Прибор МКС-АТ6103 предназначен для поиска, обнаружения источников гамма- и нейтронного излучения и идентификации радионуклидного состава.

Является эффективным техническим средством предупреждения радиологических террористических угроз или других действий, таких как незаконное хранение, использование, передача и транспортировка радиоактивных веществ и материалов.

Может использоваться также в целях радиационного мониторинга местности, маршрутов, отдельных территорий, промышленных площадок и пр. с возможностью GPS-привязки данных к координатам местности.

Особенности прибора спектрометрического МКС-АТ6103:

Комбинирование состава блоков детектирования по требованию заказчика;
Масштабируемость комплекса по чувствительности к гамма- и нейтронному излучению в широких диапазонах;
Автоматическое одновременное гамма-нейтронное радиационное сканирование.

Область применения МКСАТ6103:

Выявление и оценка радиационной обстановки на местности и объектах с использованием автомобиля, вертолета и т.п.
Радиационное картографирование уровней радиации и поверхностной плотности загрязнения
Поиск потерянных источников радиоактивного излучения
Контроль за перемещением радиоактивных веществ и материалов
Обеспечение радиационной безопасности на массовых мероприятиях
Обнаружение радиоактивных аномалий;
Мониторинг последствий ядерных инцидентов на АЭС;
Обнаружение факта и последствий испытаний или применения ядерного оружия.

Функции комплекса измерительного МКС-АТ 6103:

измерение энергетического распределения гамма-излучения;
измерение мощности дозы гамма-излучения и оценка поверхностной плотности загрязнения 137Cs (кБк/м2, Ки/км2);
измерение скорости счета импульсов нейтронного излучения;
консолидация измерительной информации;
обнаружение источников гамма- и нейтронного излучения;
идентификация радионуклидов;
протоколирование всех результатов и обработка их в прикладном ПО;
построение изолиний по выбранному параметру;
отображение всех данных на карте местности.

Примечание – с 2023 года ПО ARMS не поставляется, т.к. оно не работает из-за европейских санкций. Взамен предоставляется другое ПО.

Принцип действия спектрометра МКС-АТ6103:

Комплекс состоит из двух систем МКС-АТ6103/1 и МКС-АТ6103/2, которые могут работать одновременно либо раздельно. Каждая система размещается в герметичном ударопрочном кейсе и может устанавливаться на автомобильном транспорте, вертолете и т.д.

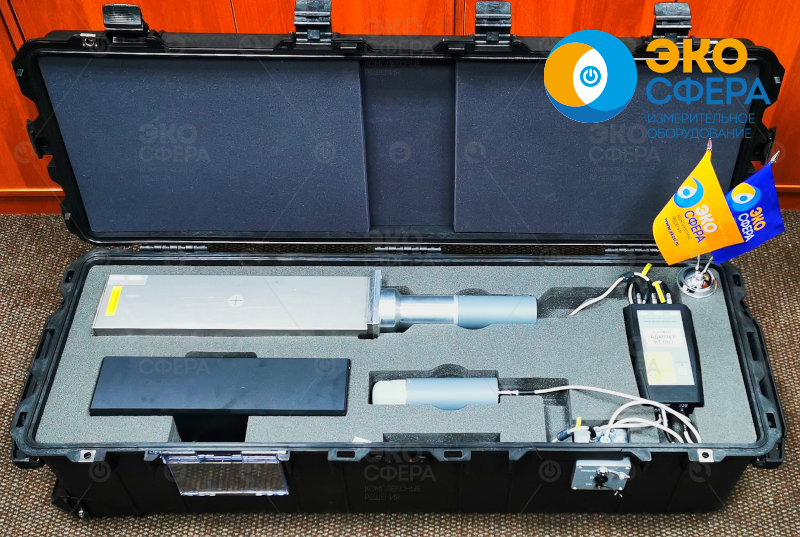

МКС-АТ6103 - Мобильный комплекс радиационного сканирования

Система радиационного сканирования МКС-АТ6103/1 в транспортной укладке

Система радиационного сканирования МКС-АТ6103/2 в транспортной укладке

Системы работают в режиме постоянного сканирования радиационной обстановки. При обнаружении источника радиоактивного излучения проводится автоматическая идентификация радиоизотопного состава. Типы идентифицируемых радионуклидов отображаются на экране КПК и одновременно сообщаются оператору голосом через беспроводную гарнитуру. Результаты сканирования непрерывно фиксируются в памяти КПК для последующей обработки и анализа на персональном компьютере и могут быть нанесены на карту местности при помощи прикладного ПО.

Комплекс МКС-АТ6103 может располагаться на борту автомобильного, морского или воздушного транспортного средства без применения специального оборудования.

Комплекс спектрометрический МКС-АТ6103 не требует подключения к бортовой сети транспортного средства. Не требует, но и не исключает управления и контроля со стороны оператора.

Комплекс состоит из набора измерителей (от 1 до 6), комплекта принадлежностей, планшетного ПК и программного обеспечения. В каждый измеритель может входить от 1 до 3 блоков детектирования. Количество измерителей и набор блоков детектирования в них определяется пользователем.

Масштабируемость комплекса по количеству измерителей позволяет управлять в широких пределах чувствительностью к гамма- и нейтронному излучению.

Управление работой измерителей МКС-АТ6103 осуществляется с планшетного ПК. Связь между ПК и измерителями осуществляется по радиоканалу или USB.

Основные характеристики МКС-AT6103

Характеристики АТ6103

Основные характеристики МКС-АТ6103:
	МКС-AT6103/1:	МКС-AT6103/2:
Идентифицируемые радионуклиды	медицинские промышленные естественные
	Возможно изменение библиотек идентифицируемых радионуклидов (по отдельному заказу)
GPS	Встроенный в КПК GPSприемник. Точность позиционирования ≥3 м
Степень защиты	IР65 (в закрытой транспортной укладке) IР54 (в открытой транспортной укладке)
Время непрерывной работы	~ 12 ч
Диапазон рабочих температур	от -20°C до +50°C
Oтносительная влажность воздуха при температуре 35 °С и более низких температурах без конденсации влаги	≤95 %
Габаритные размеры, масса	625x243x297 мм, 17 кг	925x243x270 мм, 26 кг

Измерители, которые могут входить в комплекс

[В каждом измерителе может быть от 1 до 3 блоков детектирования (БД)] [Состав комплекса определяется пользователем]

1) Измеритель гамма- и нейтронного излучения
[БДКГ-11М и/или БДКГ-19М – 1…3 шт., БДКН-05 – 1…3 шт., БДКГ-04 – 1 шт.]2) Измеритель высокочувствительный гамма- и нейтронного излучения
[БДКГ-28 и/или БДКГ-34 – 1…3 шт., БДКН-05 – 1…2 шт., БДКГ-04 – 1 шт.]3) Измеритель высокочувствительный счетный гамма- и нейтронного излучения
[БДРМ-05 – 1…2 шт., БДКН-05 – 1…2 шт., БДКГ-04 – 1 шт.]

Общее количество БД в комплексе

не более 18

Идентифицируемые радионуклиды

медицинские, промышленные, естественные

(по заказу возможно изменение библиотеки)

Комплекс в режиме «Сканирование» обнаруживает источник гамма-излучения ¹³⁷Cs за время не более 2 с при следующих условиях:
БД гамма-излучения	БДКГ-11М	БДКГ-19М	БДКГ-28	БДКГ-34	БДРМ-05
Активность источника	(450±10) кБк	(300±10) кБк	(105±5) кБк	(105±5) кБк	(100±5) кБк
Расстояние от источника до поверхности БД	(100±0,5) см
Вероятность обнаружения	95%
Частота ложных тревог	не более 1 в 10 мин

Комплекс в режиме «Сканирование» обнаруживает Pu-Be источник нейтронного излучения за время не более 3 с при следующих условиях:
БД нейтронного излучения	БДКН-05
Поток нейтронов из источника в телесный угол 4 π ср	(5,00±1,25)∙10⁴ нейтрон∙с^-1
Расстояние от источника до поверхности БД	(125±1) см
Вероятность обнаружения	95%
Частота ложных тревог	не более 1 в час

Внешний вид и характеристики могут быть изменены.

Подробную информацию смотрите в рекламном проспекте.

Характеристики АТ6103/1

Основные характеристики МКС-AT6103/1:
Блоки детектирования, входящие в состав системы МКС-АТ6103/1	БДКГ-11М (Спектрометрия, дозиметрия)	БДКГ-04 (Дозиметрия)	БДКН-05 (Дозиметрия)
Вид регистрируемого излучения	Гамма-излучение	Гамма-излучение	Нейтронное излучение
Детектор	Сцинтилляционный, NaI(Tl) Ø63×63 мм	Сцинтилляционная тканеэквивалентная пластмасса Ø30×15 мм	Два 3He-пропорциональных счетчика нейтронов Ø30×360 мм в полиэтиленовом замедлителе
Диапазон измерения мощности дозы гамма-излучения	0,01 – 150 мкЗв/ч	0,05 мкЗв/ч – 10 Зв/ч	–
Основная относительная погрешность измерения мощности дозы гамма-излучения	±20%
Энергетический диапазон:
в спектрометрическом режиме	20 кэВ – 3 МэВ	–	–
в дозиметрическом режиме	50 кэВ – 3 МэВ	15 кэВ – 3 МэВ	0,025 эВ − 10 МэВ
Энергетическая зависимость чувствительности при измерении мощности дозы гамма-излучения	±10%	± 35% (в диапазоне 15 – 60 кэВ) ± 25% (в диапазоне 60 кэВ – 3МэВ)	–
Диапазон измерения мощности дозы нейтронного излучения	–	–	0,1 мкЗв/ч – 1 мЗв/ч
Чувствительность к гамма-излучению источника 137Cs	1960 имп·с^-1/мкЗв·ч^-1	70 имп·с^-1/мкЗв·ч^-1	–
Интегральная нелинейность	±1%	–	–
Относительное энергетическое разрешение по 137Сs	не более 7.5%	–	–
Чувствительность к нейтронному излучению Pu-Be источника	–	–	14 (имп·с^-1)/(нейтрон·с^-1·см^-2)
Чувствительность к нейтронному излучению источника 252Cf	–	–	21 (имп·с^-1)/(нейтрон·с^-1·см^-2)
Количество каналов АЦП	1024	–	–
Степень защиты	IР54	IР54	IР54
Габаритные размеры, масса	Ø78×350 мм, 1,7 кг	Ø61×205 мм, 0,5 кг	105x115x380 мм, 3,5 кг

Характеристики АТ6103/2

Основные характеристики МКС-AT6103/2:
Блоки детектирования входящие в состав системы МКС-АТ6103/2	БДКГ-28 (Спектрометрия, дозиметрия)
Вид регистрируемого излучения	Гамма-излучение
Детектор	Сцинтилляционный, NaI(Tl) 400x100x100 мм
Диапазон измерения мощности дозы гамма-излучения	0,01 – 10 мкЗв/ч
Основная относительная погрешность измерения мощности дозы гамма-излучения	± 20%
Энергетический диапазон:
в дозиметрическом режиме	50 кэВ – 3 МэВ
в спектрометрическом режиме	20 кэВ – 3 МэВ
Энергетическая зависимость чувствительности при измерении мощности дозы гамма-излучения	±20%
Чувствительность к гамма-излучению источника 137Cs	34000 имп·с^-1/мкЗв·ч^-1
Интегральная нелинейность	±1%
Относительное энергетическое разрешение по 137Сs	не более 8 %
Количество каналов АЦП	1024
