MRU-200 — Измеритель параметров заземляющих устройств

Name: Купить MRU-200 | Измеритель параметров заземляющих устройств
Price: 434280 RUB
Availability: InStock

434 280 ₽ с НДС

Author : Dasha

Срок поставки до 15 дней

Поверка *: Поверка включена в стоимость

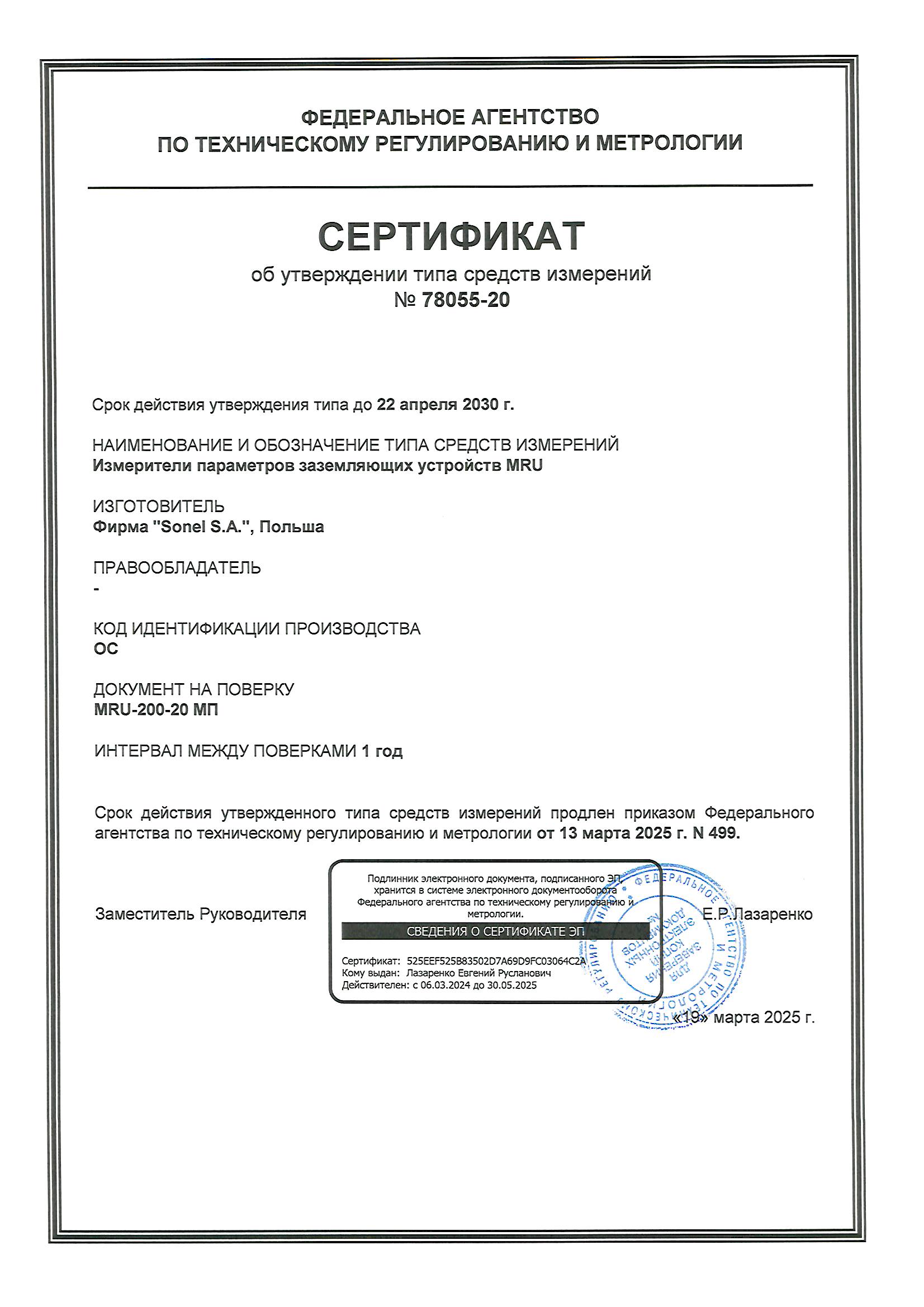

В Госреестре: №78055-20. Межповерочный интервал 1 год.

Измеритель параметров заземляющих устройств MRU-200 с первичной поверкой

Измеритель параметров заземляющих устройств MRU-200 — это многофункциональный измерительный прибор, предназначенный для измерения параметров заземляющих устройств, удельного сопротивления грунта и молниезащит. Прибор позволяет измерять параметры как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным методом двух клещей, что помогает в городских условиях, где отсутствует возможность использования вспомогательных электродов.

Для определения характеристик молниезащит в MRU-200 используется импульсный метод измерения сопротивления, с возможностью выбора формы сигнала (4/10мкс, 8/20 мкс, 10/350 мкс). А также добавлена функция измерения заземляющих устройств опор ВЛ с помощью адаптера ERP-1. Все результаты измерений можно сохранять в память прибора и в дальнейшем передавать данные на компьютер.

Особенности измерителя параметров заземляющих устройств MRU-200

Измерение сопротивления заземляющих устройств по трёхполюсной и четырехполюсной схемам (3p и 4p);
Измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3);
Измерение сопротивления заземляющих устройств бесконтактным методом двух клещей (С-3 и N-1);
Измерение сопротивления молниезащит по четырехполюсной схеме импульсным методом (форма сигнала 4/10 мкс, 8/20 мкс, 10/350 мкс);
Измерение сопротивления заземляющих устройств опор ВЛ с помощью адаптера ERP-1;
Прибор MRU-200 позволяет измерять удельное сопротивление грунта методом Веннера;
Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,001 Ом;
Измерение напряжения помех;
Измерение сопротивления измерительных зондов;
Измеритель параметров заземляющих устройств MRU-200 производит автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов;
Сохранение результатов измерений в память;
Передача данных на ПК по USB или с использованием беспроводного интерфейса OR-1;
MRU 200 совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.

Комплект поставки на MRU-200

Аккумуляторная батарея NiMH SONEL-07 4,8V (1 шт.)
Адаптер автомобильный (12В) (1 шт.)
Зажим «Крокодил» изолированный красный K02 (1 шт.)
Зажим «Крокодил» изолированный черный K01 (1 шт.)
Зажим специальный типа «струбцина» с разъемом «банан» (1 шт.)
Зарядное устройство для аккумуляторов Z7 (1 шт.)
Зонд измерительный для забивки в грунт 30 см (4 шт.)
Кабель последовательного интерфейса USB (1 шт.)
Кабель сетевой (1 шт.)
Клещи измерительные C-3 (1 шт.)
Комплект ремней «свободные руки» (1 шт.)
Провод измерительный 1,2 м с разъемами «банан» красный (1 шт.)
Провод измерительный 2,2 м с разъемами «банан» черный (1 шт.)
Провод измерительный 25 м на катушке с разъёмами «банан» голубой (1 шт.)
Провод измерительный 25 м на катушке с разъемами «банан» красный (1 шт.)
Провод измерительный 50 м на катушке экранированный с разъемами «банан» желтый (1 шт.)
Футляр L2 (1 шт.)

Технические характеристики на MRU-200

Диапазон	Разрешение	Погрешность
ИЗМЕРЕНИЕ НАПРЯЖЕНИИ ПОМЕХ U_N (RMS)
0…100 В	1 В	± (2% и. в. + 3 е. м. р.)
частота fN 15…450 Гц частота измерения – минимум два измерения/с
ИЗМЕРЕНИЕ ЧАСТОТЫ ПОМЕХ f_N
15…450 Гц	1 Гц	± (1% и. в. + 2 е. м. р.)
измерения для напряжения помех >1В (при напряжении помех <1В на дисплее высветится: f="---)
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ПРОВОДНИКОВ И ВЫРАВНИВАНИЯ ПОТЕНЦИАЛОВ (2p)
0,000…3,999 Ом	0,001 Ом	± (2% и. в. + 4 е. м. р.)
4,00…39,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
40…399,9 Ом	0,1 Ом
400…3999 Ом	1 Ом
4,00…19,99 кОм	0,01 кОм	± (5% и. в. + 2 е. м. р.)
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ПРОВОДНИКОВ И ВЫРАВНИВАНИЯ ПОТЕНЦИАЛОВ (3p, 4p)
0,000…3,999 Ом	0,001 Ом	± (2% и. в. + 4 е. м. р.)
4,0…39,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
40…399,9 Ом	0,1 Ом
400…3999 Ом	1 Ом
4,0…19,99 кОм	0,01 кОм	± (5% и. в. + 2 е. м. р.)
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ СЛОЖНЫХ ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВ С ИСПОЛЬЗОВАНИЕМ КЛЕЩЕЙ (3P+КЛЕЩИ)
0,000…3,999 Ом	0,001 Ом	± (8% и. в. + 4 е. м. р.)
4,00…39,99 Ом	0,01 Ом	± (8% и. в. + 3 е. м. р.)
40,0…399,9 Ом	0,1 Ом
400…1999 Ом	1 Ом
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВ МЕТОДОМ ДВУХ КЛЕЩЕЙ
0,00…19,99 Ом	0,01 Ом	± (10% и. в. + 3 е. м. р.)
20,0…149,9 Ом	1 Ом	± (20% и. в. + 3 е. м. р.)
ИЗМЕРЕНИЕ УДЕЛЬНОГО СОПРОТИВЛЕНИЯ ГРУНТА
0,00…9,99 Ом⋅м	0,01 Ом⋅м	Зависит от основной погрешности R_E при измерении методом 4p но не менее ±1 е.м.р.
100…999 Ом⋅м	1 Ом⋅м
1,00…9,99 кОм⋅м	0,01 кОм⋅м
10,0…99,9 кОм⋅м	0,1 кОм⋅м
100…999 кОм⋅м	1 кОм⋅м
расстояние между измерительными зондами (L): 1…50м
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВ И МОЛНИЕЗАЩИТ ИМПУЛЬСНЫМ МЕТОДОМ
0,0…99,9 Ом	0,1 Ом	±(2,5% и. в. + 3 е. м. р.)
100…199 Ом	1 Ом	±(2,5% и. в. + 3 е. м. р.)
форма сигнала: 8/10μс или 10/350μс амплитуда тока измерительного импульса приблизительно 1A пиковые значения напряжения приблизительно 1500В
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗМЕРИТЕЛЬНЫХ ЗОНДОВ
0…999 Ом	1 Ом	±5%(R_E+R_H+R_S)+8 е.м.р.
1,00…9,99 кОм	1 кОм
10,0…19,9 кОм	0,1 кОм
ИЗМЕРЕНИЕ ТОКА УТЕЧКИ (RMS)
0…99,9 мA¹	0,1 мА	±(8% и.в. + 5 е.м.р.)
100…999 мA¹	1 мA	±(8% и.в. + 3 е.м.р.)
1,00…4,99 A^1,2	0,01 A	±(5% и.в. + 5 е.м.р.)¹ Не используется²
5,00…9,99 A^1,2	0,01 A	±(5% и.в. + 5 е.м.р.)
10,0…99,9 A^1,2	0,1 A
100…300 A^1,2	1 A
1 — клещи (диаметр 52 мм) – C-«3 2 — гибкие клещи – F-1 частотный диапазон: 45…400 Гц

Дополнительные технические характеристики измерителя MRU-200
Класс изоляции	двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности	III 600 В согласно EN 61010-1
Степень защиты корпуса PN-EN 60529	IP54
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения	24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей)	3 A RMS
Частота измерительного тока	50 Гц, 60 Гц,125 Гц, 150 Гц и 400 Гц
Измерительное напряжение и ток для 2p	U<24 В RMS, I≥200 мA для R≤2 Ом
Измерительное напряжение для 3p, 4p	25 или 50 В
Измерительный ток 3p, 4p	>200 мA
Максимальное сопротивление измерительных зондов	20 кОм
Индикация тока помех (клещи)	≤0,5 мA
Питание измерителя	пакет аккумуляторов SONEL NiMH 4,8 В 4,2 Aч
Количество измерений сопротивления R 2p	>1500 (1 Ом, 2 измерения/мин.)
Количество измерений R_E	>1200 (R_E=»10 Ом, R_H=R_S=100 Ом, 2 измерения/мин.)
Длительность измерения сопротивления для метода 2p	<6 секунд
Длительность измерения для остальных методов	<8 секунд
Габаритные размеры	288 x 223 x 75 мм
Масса измерителя	приблизительно 2 кг
Рабочая температура	-10 … +50 °C
Температура зарядки аккумуляторов	+10 … +35 °C
