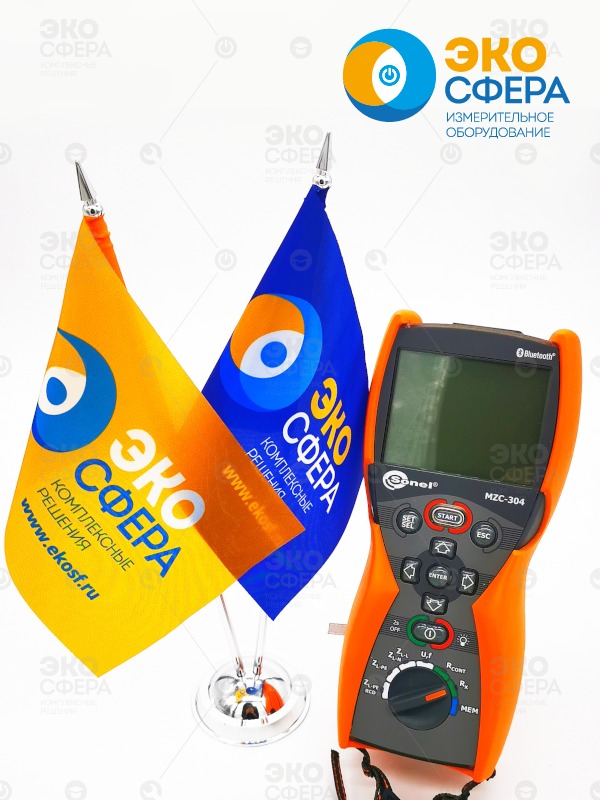

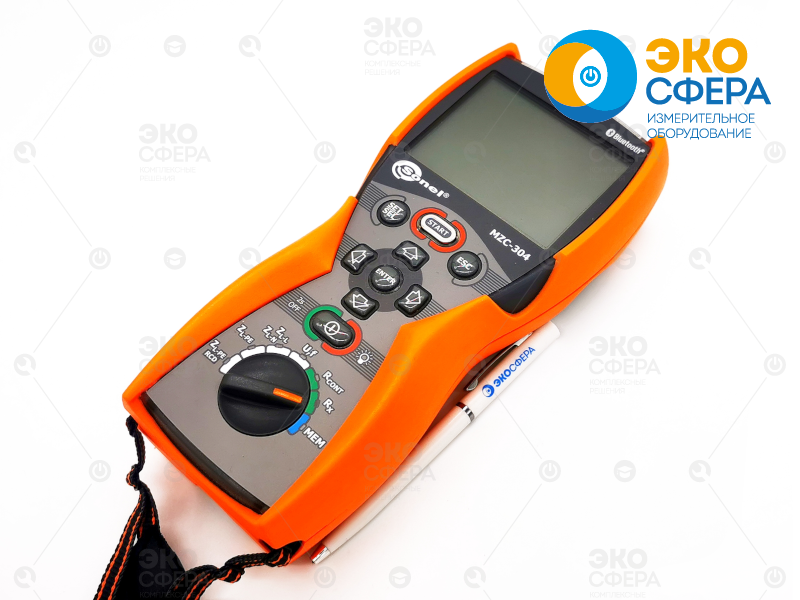

MZC-304 – Измеритель параметров цепей электропитания зданий
129 600 ₽ с НДС
Срок поставки до 15 дней
В Госреестре: № 47341-11. Межповерочный интервал - 1 годИзмеритель параметров цепей электропитания зданий MZC-304 с поверкой
В связи с усовершенствованием функционала беспроводной передачи данных у моделей MZC-304 из стандартной комплектации приборов убрали беспроводной интерфейс OR-1.
Интерфейс работал на частоте 433 МГц и поставлялся с приборами, чей серийный номер содержал буквенные символы: для MZC-304 – AF
На данный момент приборы работают в диапазоне частоты 2,4 ГГц по протоколу Bluetooth.
Новые приборы с данной функцией содержат в серийном номере следующие буквенно-цифровые символы: для MZC-304 – E1
Назначение измерителя параметров цепей электропитания зданий MZC-304 с поверкой
Прибор МЗЦ-304 с поверкой обеспечивает
- измерение полного, активного и реактивного сопротивления;
- измерение в цепях «фаза-нуль», «фаза-защитный проводник», «фаза-фаза»;
- измерение в цепи «фаза-защитный проводник» без срабатывания УЗО;
- вычисление ожидаемого тока короткого замыкания;
- измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В;
- измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА
- разрешением 0,01 Ом;
- измерение напряжения переменного тока до 500 В;
- низковольтное измерение активного сопротивления;
- сохранение результатов измерений в память;
- передача данных на ПК с использованием беспроводного интерфейса OR-1;
- совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.
Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

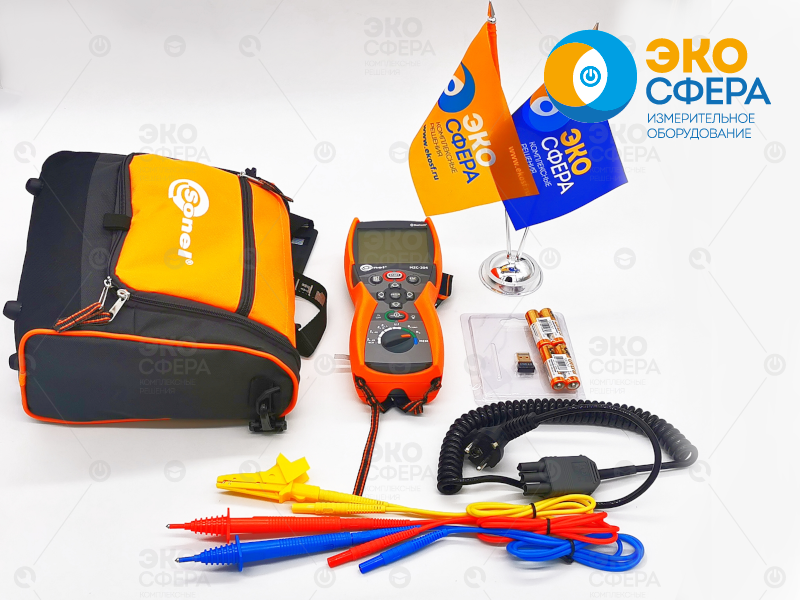

Комплект поставки измерителя параметров электроцепи MZC-304 с поверкой:
- Адаптер WS-05 с сетевой вилкой UNI-SCHUKO (1 шт.)
- Зажим «Крокодил» изолированный жёлтый K02 (1 шт.)
- Зонд острый с разъёмом «банан» голубой (1 шт.)
- Зонд острый с разъёмом «банан» красный (1 шт.)
- Крепеж «свободные руки» (1 шт.)
- Провод измерительный 1,2 м с разъемами «банан» голубой (1 шт.)
- Провод измерительный 1,2 м с разъемами «банан» желтый (1 шт.)
- Провод измерительный 1,2 м с разъемами «банан» красный (1 шт.)
- Ремень для переноски прибора M1 (1 шт.)
- Футляр M6 (1 шт.)
По дополнительному заказу измеритель MZC-304 возможно дооснастить:
- Адаптер AGT-63P
- Адаптер AGT-16C
- Адаптер AGT-16P
- Адаптер AGT-16T
- Адаптер AGT-32C
- Адаптер AGT-32P
- Адаптер AGT-32T
- Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ»
- Зонд острый с разъемом «банан» складной SP-2M
- Комплект измерительных разъемов для фазных и нулевых шин AR-468
- Провод измерительный 10 м с разъемами «банан» красный
- Провод измерительный 20 м с разъемами «банан» красный
- Провод измерительный 5 м с разъемами «банан» красный
Видео-обзор применения измерителя параметров цепей электропитания зданий MZC-304 с поверкой
Основные технические характеристики MZC-304:
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение напряжения переменного тока (True RMS)
| Диапазон | Разрешение | Основная погрешность |
| 0,0…299,9 В | 0,1 В | ±(2% и. в. + 6 е. м. р.) |
| 300…500 В | 1 В | ± (2% и. в. + 2 е. м. р.) |
Диапазон частоты: 45…65 Гц
Измерение частоты
| Диапазон | Разрешение | Основная погрешность |
| 45,0…65,0 Гц | 0,1 | ±(0.1% и. в. + 1 е. м. р.) |
Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L
Диапазон измерения согласно ГОСТ IEC 61557-3-2013
| Провод измерительный | Диапазон ZS |
| 1,2 м | 0,13…1999 Ом |
| 5 м | 0,17…1999 Ом |
| 10 м | 0,21…1999 Ом |
| 20 м | 0,29…1999 Ом |
| WS-01, -05 | 0,19…1999 Ом |
| Измерение полного сопротивления петли короткого замыкания ZS | ||
| Диапазон | Разрешение | Основная погрешность |
| 0…19.99 Ом | 0.01 Ом | ±(5% и. в. + 3 е. м. р.) |
| 20,0…199,9 Ом | 0,1 Ом | |
| 200…1999 Ом | 1 Ом | |
Номинальное напряжение сети UnL-N/ UnL-L: 220/380 В, 230/400В, 240/415В
Рабочий диапазон напряжения: 180…270 В (для ZL-PE и ZL-N) и 180…460В (для ZL-L)
Номинальная частота сети fn: 50 Гц, 60 Гц
Рабочий диапазон частоты: 45…65 Гц
Максимальный измерительный ток для 230В: 7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс)
| Измерение активного RS и реактивного XS сопротивления петли короткого замыкания | ||
| Диапазон | Разрешение | Основная погрешность |
| 0…19,99 Ом | 0,01 Ом | ±(5% и. в. + 5 е. м. р.) от ZS |
| 20,0…199,9 Ом | 0,1 Ом | |
Рассчитывается и отображается для ZS < 200 Ом Ток короткого замыкания IK петли Диапазон согласно ГОСТ IEC 61557-3-2013 определяется, исходя из значений ZS и номинального напряжения Un=230 В
| Диапазон | Разрешение | Основная погрешность |
| 0,058…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
| 2,00…19,99 A | 0,01 A | |
| 20,0…199,9 A | 0,1 A | |
| 200…1999 A | 1 A | |
| 2,00…19,99 кA | 0,01 кA | |
| 20,0…40,0 кA | 0,1 кA |
Измерение параметров петли короткого замыкания ZL-PE RCD (без срабатывания УЗО)
Измерение полного сопротивления петли короткого замыкания ZS
Диапазон измерения согласно ГОСТ IEC 61557-3-2013: 0,5…1999 Ом для измерительного провода 1,2 м и адаптеров WS-01 и WS-05, 0,51…1999 Ом для измерительных проводников 5 м, 10 м, 20 м.
| Диапазон | Разрешение | Основная погрешность |
| 0…19,99 Ом | 0,01 Ом | ±(6% и.в. + 10 е.м.р.) |
| 20,0…199,9 Ом | 0,1 Ом | ±(6% и. в. + 5 е. м. р.) |
| 200…1999 Ом | 1 Ом |
Без отключения УЗО с IΔn ≥ 30 мA
Номинальное напряжение сети Un:220 В, 230 В, 240 В
Рабочий диапазон напряжений: 180…270 В
Номинальная частота сети fn: 50 Гц, 60 Гц
Рабочий диапазон частоты: 45…65 Гц
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
| Диапазон | Разрешение | Основная погрешность |
| 0..19,99 Ом | 0,01 Ом | ±(6% + 10 е. м. р.) от ZS |
| 20,0…199,9 Ом | 0,1 Ом | ±(6% + 5 е. м. р.) от ZS |
Рассчитывается и отображается для ZS < 200 Ом Ток короткого замыкания IK петли Диапазон согласно ГОСТ IEC 61557-3-2013 определяется, исходя из значений ZS и номинального напряжения Un=230 В
| Диапазон | Разрешение | Основная погрешность |
| 0,058…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
| 2,00…19,99 A | 0,01 A | |
| 20,0…199,9 A | 0,1 A | |
| 200…1999 A | 1 A | |
| 2,00…19,99 кA | 0,01 кA | |
| 20,0…40,0 кA | 0,1 кA |
Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200мА
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно ГОСТ IEC 61557-4-2013: 0,12…400 Ом
| Диапазон | Разрешение | Основная погрешность |
| 0…19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0…199,9 Ом | 0,1 Ом | |
| 200…400 Ом | 1 Ом |
Напряжение на разомкнутых измерительных проводниках: 4…9 В
Выходной ток при R<2 Ом: мин. 200 мA (ISC: 200..250 мA) Компенсация сопротивления измерительных проводников Измерение двунаправленным током Измерение активного сопротивления малым током
| Диапазон | Разрешение | Основная погрешность |
| 0,0…199,9 Ом | 0,1 Ом | ±(3% и. в. + 3 е. м. р.) |
| 200…1999 Ом | 1 Ом |
Напряжение на разомкнутых измерительных проводниках: 4…9 В
Выходной ток < 8 мA Звуковая индикация при сопротивлении < 30 Ом±50% Компенсация сопротивления измерительных проводников
| Дополнительные технические характеристики | |
| Класс изоляции | двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
| Категория безопасности | IV 300V (III 600V), согласно ГОСТ IEC 61010-1-2014 |
| Степень защиты корпуса согласно ГОСТ 14254-2015 | IP67 |
| Питание измерителя | Щелочные LR6; аккумуляторы – HR6 |
| Габаритные размеры | 220×100×60 мм |
| Масса измерителя | около 1,6 кг |
| Температура хранения | –20…+60° C |
| Рабочая температура | 0…+50° C |
| Время до самовыключения (Auto-OFF) | устанавливается в меню прибора |
| Количество измерений Z (для щелочных батареек) | >5000 (2 измерения в минуту) |
| Память результатов измерений | 990 ячеек, 10000 результатов |
| Интерфейс | радиоканал OR-1 |
Сравнительная таблица измерителей параметров электрической цепи:
| Измерение | TC-20 | MZC-304 | MZC-310S |
| ZL-N | + | + | + |
| ZL-PE | + | + | + |
| ZL-L | + | + | + |
| ZL-PE RCD | – | + | – |
| Iкз | + | + | + |
| Uном, В | 220/380 230/400 240/415 | 220/380 230/400 240/415 | 220/380 230/400 |
| Zизм, Ом — минимальное измеряемое сопротивление согласно ГОСТ Р МЭК 61557-3 | 0,24 | 0,13 | 0,0072 |
| Rcont | – | + | – |
| Рабочая температура | -20…50 °C | 0…50 °C | 0…40 °C |
| Память/ПК | +/- сохранение результата последнего измерения | +/+ | +/+ |
| Интерфейс | – | OR-1 (USB) V2 | RS-232 |
ZL-N – измерение полного сопротивления петли фаза-ноль
ZL-PE – измерение полного сопротивления петли фаза-защитное заземление
ZL-L – измерение полного сопротивления петли фаза-фаза
ZL-PE RCD – измерение полного сопротивления петли фаза-защитное заземление без срабатывания УЗО (используется для УЗО с номиналами 10 мА и 30 мА)
RL-N – измерение активной составляющей сопротивления петли фаза-ноль
RL-PE – измерение активной составляющей сопротивления петли фаза-защитное заземление
RL-L – измерение активной составляющей сопротивления петли фаза-фаза
Iкз – величина ожидаемого тока короткого замыкания. Рассчитывается на основании измеренного сопротивления
Uном, В – номинальное напряжение электроустановки
Zизм, Ом – минимальное измеряемое сопротивление согласно ГОСТ Р МЭК 61557 и IEC 61557
Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)
