СРК-ИМПУЛЬС – Система радиационного контроля импульсного излучения

Name: Система радиационного контроля импульсного излучения
Availability: InStock

Цена по запросу

Author : Oleg

Срок поставки до 60 дней

Поверка *: Поверка включена в стоимость

В Госреестре: №82805-21; №19793-19. Межповерочный интервал 1 год

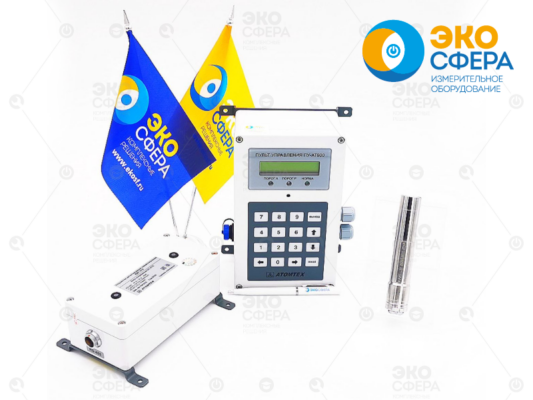

Система радиационного контроля импульсного излучения (СРК-ИМПУЛЬС)

Уникальная система для обеспечения радиационного контроля импульсного излучения, создаваемого во время работы линейных ускорителей электронов или других установок импульсного действия.
Контроль может проводиться как в операторской, так и непосредственно в месте нахождения ускорителей или установок.

Система радиационного контроля импульсного излучения (СРК-ИМПУЛЬС) обеспечивает построение гибкой и надежной многоканальной системы. Независимые измерения по каждому каналу в широком диапазоне мощности дозы гамма-и нейтронного излучения и плотности потока нейтронов и бета-частиц. Также наряду с этим СРК-ИМПУЛЬС имеет следующие особенности

звуковая и световая сигнализация;
высокая надежность и самоконтроль;
программное обеспечение, позволяющее отображать на мониторе ПК текущую радиационную обстановку на контролируемом участке;
ведение журнала данных;
резервный источник питания;
возможность интеграции с внешними системами безопасности.

Назначение системы радиационного контроля импульсного излучения (СРК-ИМПУЛЬС)

Система радиационного контроля импульсного излучения предназначена для проведения радиационного контроля импульсного рентгеновского излучения от техногенных источник (линейных ускорителей электронов, установок импульсного действия)

Особенности системы радиационного контроля импульсного излучения (СРК-ИМПУЛЬС):

независимые измерения по каждому каналу в широком диапазоне мощности дозы и энергии;
высокая радиационная стойкость не менее 50000 Зв для УДКГ-37;
звуковая и световая сигнализация превышения пороговых уровней для каждого измерительного канала;
диагностика отказов;
ведение журнала данных об уровнях мощности дозы и превышении пороговых уровней;
программное обеспечение, позволяющее отображать на мониторе ПК текущую радиационную обстановку на контролируемом объекте;
блок источника резервного питания;
резервный источник питания
возможность использования системы для дозиметрического контроля непрерывного гамма-излучения;
возможность использования дозиметра ДКС-АТ1123 автономно как носимого прибора.

Принцип действия системы радиационного контроля импульсного излучения (СРК-ИМПУЛЬС)

Система функционирует на основе устройств детектирования гамма-излучения УДКГ-37 и дозиметров рентгеновского и гамма-излучения ДКС-АТ1123 и элементов измерителя-сигнализатора СРК-АТ2327.

Устройство детектирования УДКГ-37 состоит из блока детектирования гамма-излучения БДКГ-37 и блока сопряжения БС-37. При необходимости к каждому измерительному каналу может быть подключено
электронное информационное табло.

Система структурно делится на измерительные каналы (от 1 до 32), подключенные к блоку коммутации. В состав каждого канала входит измерительный компонент (дозиметр ДКС-АТ1123 или устройство детектирования УДКГ-37) и связующие компоненты (адаптер интерфейсный АИ-АТ941 и стабилизатор напряжения CН-АТ960), располагающиеся на стене в непосредственной близости друг от друга.

Любой из каналов может быть укомплектован устройством световой и звуковой сигнализации УС-АТ991у, имеющей в своем составе “сухие” контакты, которые позволяют подключать различные исполнительные механизмы, такие как устройство блокировки и пр.

Информация об уровне радиации с каждого канала по кабелю поступает в блок коммутации и далее на пульт оператора, роль которого выполняет персональный компьютер. Для обеспечения безопасности персонала в пультовой может быть организован собственный измерительный канал.

Управление работой системы осуществляется при помощи специального программного обеспечения «SARK2 PXR», которое позволяет считывать и анализировать измеренные данные, а также производить настройку и изменение конфигурации системы. На пульт оператора выводится план контролируемого объекта, а в точках контроля выводятся значения результатов измерения, которые представляются в виде графиков и таблиц.

При выходе из строя одного из измерительных каналов или линии связи оставшиеся каналы продолжают работать в автономном режиме с сохранением функций сигнализации, измерения и хранения данных.

Технические характеристики системы радиационного контроля импульсного излучения (СРК-ИМПУЛЬС):

Измерительный канал	УДКГ-37	ДКС-АТ1123
Детектор	Кремниевый полупроводниковый детектор; Счетчик Гейгера-Мюллера	Сцинтилляционная пластмасса Ø30х15 мм
Диапазон измерений средней мощности амбиентного эквивалента дозы импульсного излучения	30 мкЗв/с – 0,3 Зв/с (100 мЗв/ч – 1000 Зв/ч)(частота повторения импульсов не менее 20 имп/с, длительность не менее 1 мкс)	30 пЗв/с – 3 мЗв/с (0,1 мкЗв/ч – 10 Зв/ч)(частота повторения импульсов не менее 10 имп/с, длительность не менее 10 нс)
Диапазон измерений амбиентного эквивалента дозы	1 мкЗв/ч – 5000 Зв/ч	50 нЗв/ч – 10 Зв/ч
Диапазон энергий – импульсного излучения – непрерывного излучения	15 кэВ – 10 МэВ 15 кэВ – 10 МэВ	15 кэВ – 10 МэВ 15 кэВ – 3 МэВ
Типовая чувствительность к гамма-излучению 137Cs	0,15 (имп·с^-1)/(мкЗв·ч^-1), при мощности дозы ≤0,1 Зв/ч58 мВ/(Зв·ч^-1), при мощности дозы >0,1 Зв/ч	70 (имп·с^-1)/(мкЗв·ч^-1)
Радиационный ресурс	не менее 50 000 Зв	не менее 100 Зв
Количество измерительных каналов	до 32
Степень защиты	IР68 (БДКГ-37), IР54 (AТ1123)
