СКАЛА 32К4 — Многоэлектродная электроразведочная аппаратура

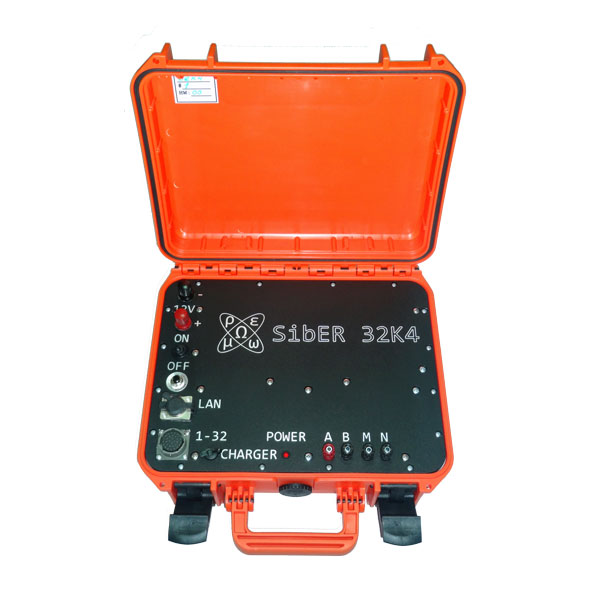

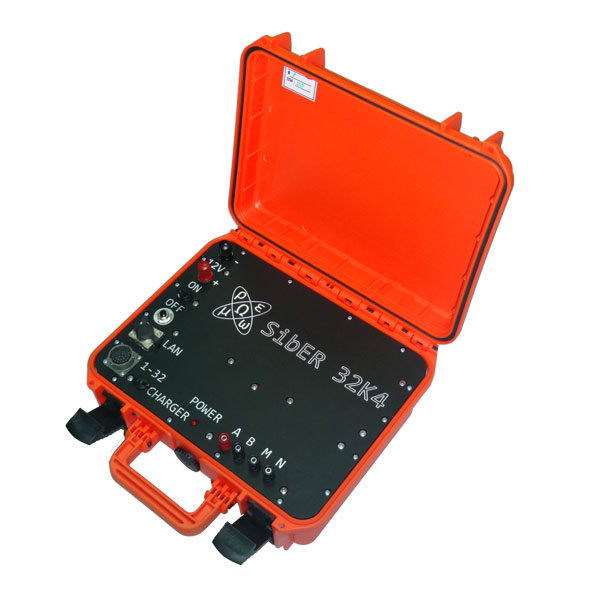

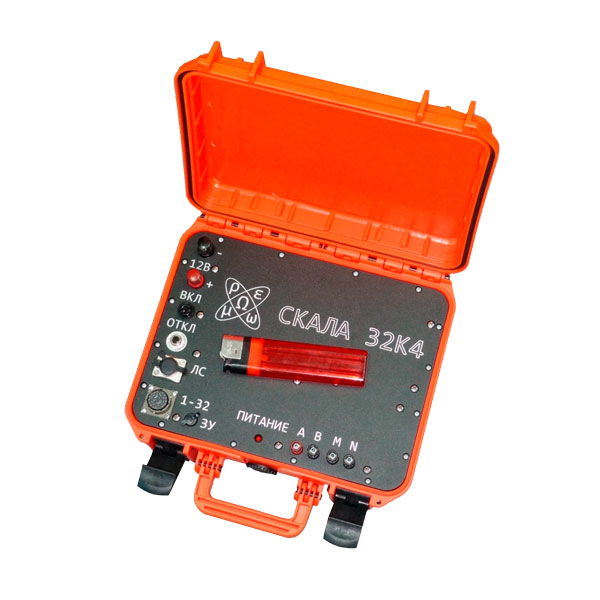

Многоэлектродная электроразведочная аппаратура СКАЛА 32К4

Многоэлектродная электроразведочная аппаратура СКАЛА 32К4 сочетает в едином защищённом корпусе функции электроразведочного генератора мощностью 120 Вт, коммутатора 32-х электродов и 4-х канального измерителя. Прибор разработан для проведения электротомографии и вертикальных электрических зондирований методами сопротивлений и вызванной поляризации. Также СКАЛА 32К4 применяется для проведения электрокаротажа.

Аппаратура СКАЛА 32К4 оснащена многими функциями, которые ускоряют работу и повышают качество данных: визуализация генерируемого и измеряемого сигналов в режиме реального времени, автоматический вывод оценки качества получаемых данных на основе анализа входных сигналов, создание и сохранение протоколов измерений, выборочная или сплошная проверка качества заземлений, возможность отключения неиспользуемых электродов, автоматическое обнаружение проблем с питанием, обрывов цепи и коротких замыканий.

Управление прибором происходит при помощи компьютера или планшета через Wi-Fi соединение или Ethernet. Программа управления измерениями Xeris разработана для устройств на базе операционных систем Windows (7.0 и старше), Linux и Android (5.0 и старше). Помимо функции запуска и контроля измерений, программа сохраняет созданные пользователем протоколы измерений, в том числе сочетающие несколько вариантов установок — Шлюмберже, дипольной, трёхэлектродной (прямой и обратной), двухэлектродной и других. П, проводить фильтрацию данных. Напряжение, длительность импульсов, количество накоплений и прочие настройки можно менять во время измерений. Есть возможность указать точные координаты удалённых электродов, которые будут учтены при дальнейшей обработке данных.

При обработке данных ВП возможно выделять из записанного сигнала любые временные промежутки, кратные 20 мс.

Для наращивания профиля предусмотрен режим продолжающего профиля с перекрытием соседних раскладок на ¼.

Выходные форматы данных совместимы с популярными программами постобработки: ERTLab, ZondRes2D, ZondRes3D, X2IPI.

Области применения:

• Инженерные изыскания
• Экологические исследования
• Изучение и мониторинг опасных процессов
• Скважинные электроразведочные работы
