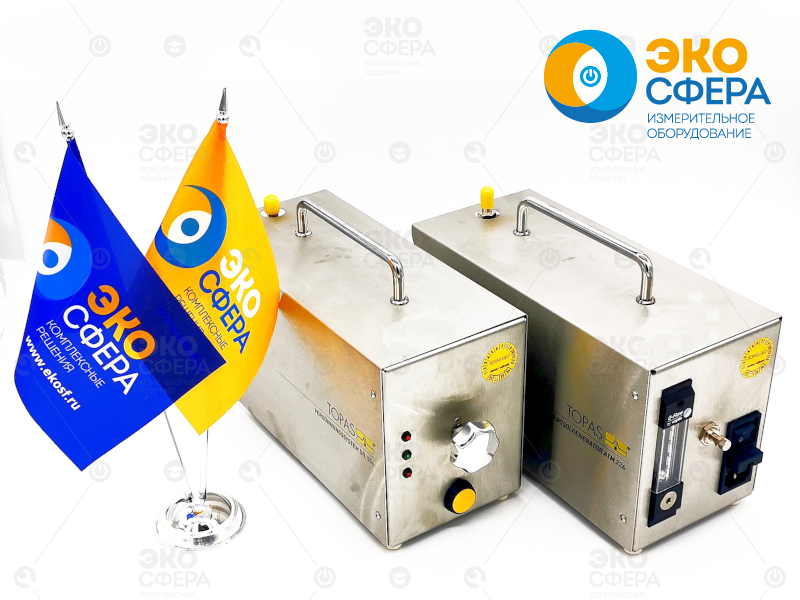

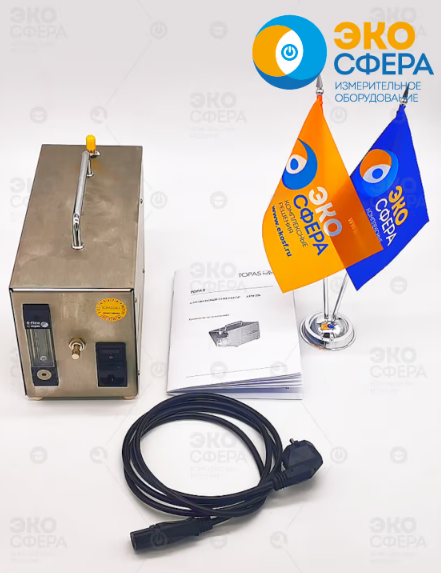

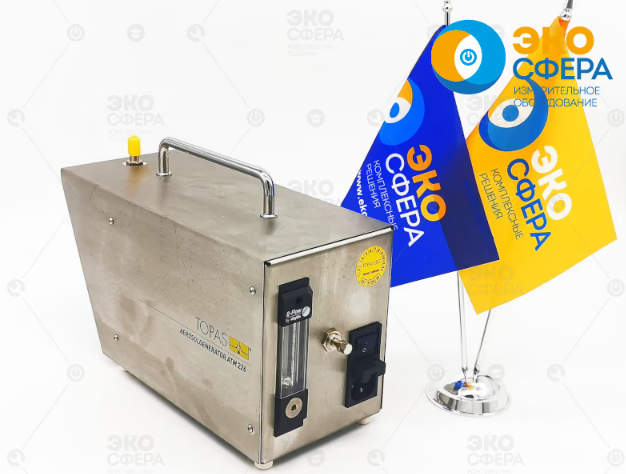

Topas ATM 226 — Генератор аэрозолей распылительного типа для тестирования HEPA фильтров

Назначение генератора аэрозолей Topas ATM 226:

Аэрозольный генератор Topas АТМ 226 служит для получения тест-аэрозолей с заданными свойствами (директива VDI 3491).
Применяя известные аэрозольные жидкости, такие как DEHS и DOP, этот прибор служит для испытания чистых комнат (в соответствии с VDI 2083 и EN 14644). Получаемые аэрозольные частицы образуются в размерном интервале 0,1 – 0,3 мкм (размер частиц с наивысшей проникающей способностью – MPPS) и гарантируют достоверную оценку высокопроизводительных фильтров на больших нагрузках.

Область применения генератора пыли Topas ATM 226:

• тестирование HEPA и ULPA фильтров;
• аттестация и измерения чистых помещений и ламинарных боксов;
• создание трассирующих частиц при малых расходах.

Основой Topas ATM 226 является современный, выполненный из высококачественной стали распылитель. Его основной частью является работающее по инжекторному типу двухкомпонентное сопло, которое направлено на стеклянную поверхность. Эта стеклянная поверхность выполняет роль ловушки и служит для немедленного возвращения назад больших капель, возникающих в процессе распыления. Эта конструкция обеспечивает качественное распределение частиц распыленной жидкости по размеру.

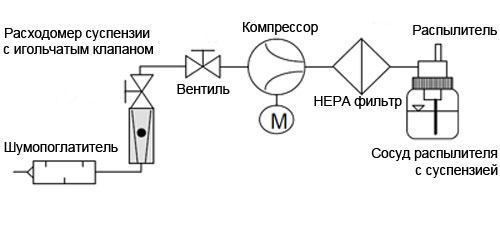

Схема генератора аэрозолей Topas ATM 226 с регулируемым объемом потока аэрозолей:

Особенности генератора запылённости Topas ATM 226:

Поскольку в аэрозольном генераторе Topas ATM 226  используются такие конструктивные и технологические решения, то достигается высокая стабильность размеров частиц и их концентрация.
Созданные аэрозоли хорошо воспроизводятся (высокая степень повторяемости).
С помощью данного генератора Topas ATM 226 могут также производиться Latex – аэрозоли (удовлетворяющие стандарту калибровки) и солевые аэрозоли. В этом случае необходимо дополнительное подключение диффузионной сушилки DDU 570 для того, чтобы удалить имеющиеся капли воды или предотвратить их новое образование.

Преимущества генератора аэрозолей Топас АТМ 226:

• компактный корпус из нержавеющей стали – подходит для применение в чистых помещениях;
• прямое подключение к электрической сети;
• полидисперсный аэрозоль, в основном < 1 мкм;
• очень высокая стабильность распределения частиц по размеру;
• определенная и высокая концентрация аэрозольных частиц;
• простота в эксплуатации.

Технические характеристики генератора аэрозолей Topas ATM 226:

Аэрозольная — Спецификация для DEHS

Концентрация > 108 частиц / см ³
Концентрация (0,2 μm) 2 × 10⁷ частиц / см ³
Концентрация (0,5 μm) 5 × 10⁵ частиц / см ³
Концентрация (1 мкм) 1 × 10⁵ частиц / см ³
Концентрация (0,3-бис 0,5 μm) 1,5 × 10⁷ частиц / см ³
Концентрация (0,5-бис 1,0 μm) 8 × 10⁶ частиц / см ³
Среднее значение 0,1 .. 0,5 мкм
