Topas DDS 560 – Разбавитель аэрозолей

Назначение разбавителя аэрозолей Topas DDS 560:

Система динамического разбавления DDS 560 предназначена для точного и воспроизводимого разбавления аэрозолей в соответствии с EN ISO 14644 часть 3 с возможностью регулировки коэффициента разбавления.

Скорректированный коэффициент разбавления отображается на дисплее. В применяемом принципе, соответствующем стандарту VDI 3491-15, частицы удаляются из образца в соответствии с заданным коэффициентом разбавления – гранулометрический состав остается неизменным.

Оптические счетчики частиц показывают максимальную измеряемую концентрацию аэрозоля благодаря своему принципу действия. При превышении этого предела нельзя исключить серьезные ошибки, например, из-за совпадения. В случае испытаний в чистых помещениях или испытаний в ламинарном потоке в соответствии с VDI 2083 требуются измерения высоких концентраций на входе. Обычные счетчики частиц для чистых помещений не могут измерять такие высокие концентрации.

Поместив динамический разбавитель DDS 560 перед устройством для измерения частиц, напр. LAP 322 (лазерный спектрометр размера частиц аэрозоля), концентрация аэрозоля может быть уменьшена на коэффициент, выбранный пользователем. Таким образом, требуемая концентрация на входе может быть разбавлена до концентрации, находящейся в пределах диапазона измерения устройства для подсчета частиц.

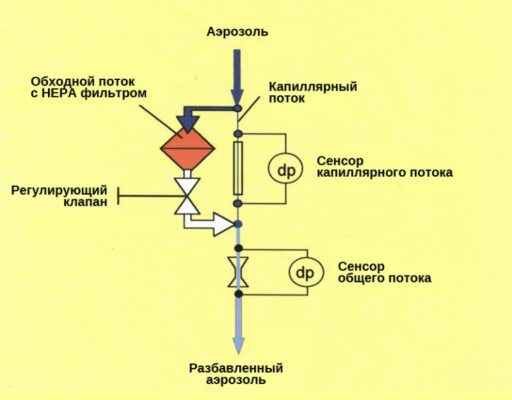

Принцип действия разбавителя аэрозолей Topas DDS 560:

Принцип действия разбавителя аэрозолей Topas DDS 560 основан на разделении общего объемного потока на так называемый обходной объемный поток и капиллярный объемный поток. С помощью HEPA-фильтра все частицы удаляются из значительно большего по объему обходного потока. Концентрация частиц меньшего объема капиллярного потока остается неизменной. Эти два потока в конце концов снова объединяются. Коэффициент разбавления определяется отношением капиллярного объемного потока к общему объемному потоку. Оба расхода измеряются непрерывно. Коэффициент объемного расхода рассчитывается и отображается на дисплее. Общий расход DDS 560 задается объемным расходом на входе счетчика частиц. Пользователь может отрегулировать желаемый коэффициент разбавления с помощью регулирующего клапана на линии обходного потока.

Преимущества разбавителя аэрозолей Topas DDS 560:

• изменяемый коэффициент разбавления;
• бесступенчатая регулировка разбавления аэрозолей;
• бесступенчатая регулировка скорости потока;
• мониторинг и визуализация потока пробы и коэффициента разбавления;
• характеристики газовой фазы аэрозоля сохраняются;
• автономная система (не требуется подача внешнего воздуха, нет потока отработанного воздуха).

Технические характеристики разбавителя аэрозолей Topas DDS 560:
