УП-60/610 – Сложное переливающее устройство к сосудам Дьюара

Особенности переливного устройства УП-60/610:

Устройство переливное типа УП-60-610 оснащено:

• испарителем с вентилем для быстрого подъема давления в сосуде;
• металлоруковом с диаметром проходного сечения 8 мм и длиной 1 м;
• предохранительным и газосбросным клапанами;
• вентилем выдачи жидкости;
• мановакууметром.

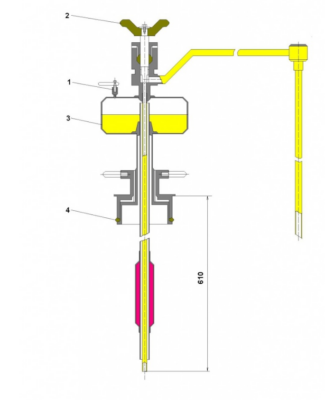

Переливное устройство устанавливается в горловину сосуда, уплотняется, открывается вентиль 1. Испаритель 3 заполняется жидким азотом. Вентиль 1 закрывается и, по мере роста давления в сосуде, открывается вентиль 2, при этом не требуется производить периодический сброс и подъем давления в сосуде.

Устройство обеспечивает скорость перелива азота до 1 л/мин, для удобства работы устройства снабжено пластиковыми ручками.

Перелив возможен также в сосуд большего объёма.

Принцип действия переливного устройства УП-60/610:

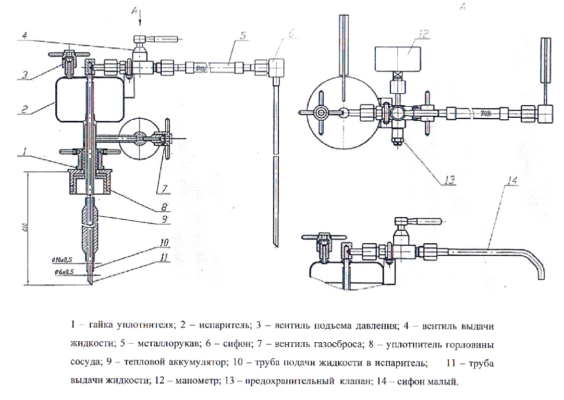

Устройство переливное устанавливается в сосуд с жидким азотом и герметизируется горловина сосуда Дьюара уплотнителем 8 при помощи гайки уплотнителя 1.
За счёт отдачи тепла тепловым аккумулятором 9 в сосуде поднимается давление. При открытии вентиля подъёма давления 3 давление в испарителе 2 будет ниже, чем давление в сосуде и по зазору между трубами 10 и 11 жидкий азот поднимается в испаритель.
Испаритель заполняется на 85-90% своего объёма (можно наблюдать по обмерзанию его наружной поверхности), после чего вентиль подъёма давления 3 закрывается.
Пары испаряющегося азота через зазор между трубами 10 и 11 поступают в сосуд и поднимают в нём давление.
При открытии вентиля выдачи 4 жидкий азот поступает в заполняемый сосуд.

После окончания работы открывается вентиль газосброса 7 и сбрасывается давление в сосуде. Газ из испарителя можно сбросить открытием вентиля подъёма давления 3.

Комплект поставки переливного устройства УП-60/610:

• устройство;
• сифон;
• рукав металлический;
• манометр;
• документация;

Технические характеристики переливного устройства УП-60/610:
