Успех 3Д – Кабелеискатель
142 620 ₽ с НДС
Срок поставки до 15 дней
В Госреестре: не подлежит внесению в ГР СИ РФКабелеискатель Успех 3Д с функцией сохранения GPS/ГЛОНАСС координат
Успех 3Д — Трассопоисковый приемник АП-019.3 с функцией сохранения GPS/ГЛОНАСС координат.
- Трассопоисковый приемник в виде моноблока с большим ЖК дисплеем.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации до 10 м, а также величины тока в линии.
Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
Назначение кабелеискателя Успех 3Д:
– поиск электрических кабелей под напряжением;
– поиск и трассировка подземных инженерных коммуникаций (газопроводов, трубопроводов, силовых и телефонных кабелей);
– определение залегания подземных коммуникаций на глубине до 10 м;
– запись GPS/ГЛОНАСС координат и составление карт найденных коммуникаций;
– возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.
Область применения кабелеискателя Успех 3Д:
– электросети;
– нефтегазовые компании;
– строительные компании или компании по строительству дорог;
– компании связи;
– крупные производственные площадки или заводы;
– компании по благоустройству города;
– геодезические компании;
– железные дороги.
Особенности кабелеискателя Успех 3Д:
- современный цифровой трассопоисковый приемник-моноблок АП-019.3.;
- изображение трассы на экране прибора;
- автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
- встроенный GPSГЛОНАСС модуль для определения и записи координат нахождения коммуникации;
- режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция);
- несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум»;
- дополнительные функций при подключении внешних датчиков;
- широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, широкая полоса 40…8000 Гц, радио 8…40 кГц);
- меню на двух языках (русский и английский);
- возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.
Функциональные возможности приемника АП-019.3 в различных режимах работы:

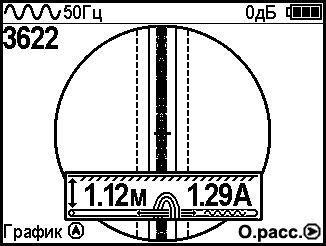

Режим «Трасса»
Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

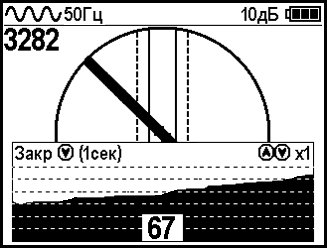

Режим «График»
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

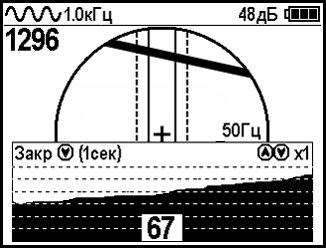

Режим «График+»
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

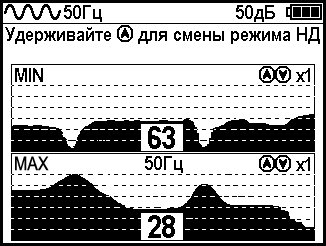

Режим «Минимум максимум»
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

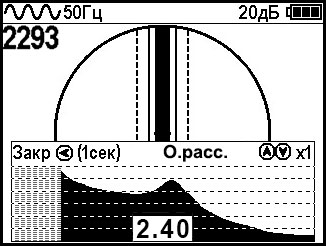

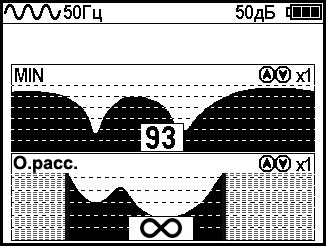

Режимы «Относительное расстояние до коммуникации»
Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.

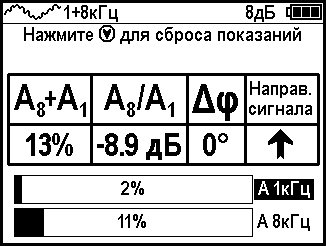

Режим «2-частоты»
В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Комплект поставки кабелеискателя Успех 3Д:
| № | Наименование | Количество |
| 1 | Трассопоисковый приемник АП-019.3 | 1 шт. |
| 2 | Батарейка типоразмер R14 алкалиновая | 4 шт. |
| 3 | Кабель USB 2.0 AM-mini USB 1 м | 1 шт. |
| 4 | Диск CD c программой | 1 шт. |
| 5 | Power Bank, 10 000 mAh | 1 шт. |
| 6 | Конус дорожный, высота 30 см | 5 шт. |
| 7 | Аварийный знак “Люк открыт” или “Идут работы” | 1 шт. |
| 8 | Сумка для приемника (чехол 53212) | 1 шт. |
| 9 | Руководство по эксплуатации | 2 шт. |
| 10 | Паспорт | 1 шт. |
Технические характеристики кабелеискателя Успех 3Д:
| Параметр | Значение |
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Частота фильтра в режиме «Зонд» | 512 Гц |
| Диапазон частот «Радио» | 8…40 кГц |
| Динамический диапазон входных сигналов | 120 дБ |
| Количество встроенных датчиков | 4 |
| Максимальная чувствительность (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц) | 5 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | 2300 «точек» |
| Подключаемые внешние датчики | КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
| Управление чувствительностью | – автоматическое – для 2D отображения «Трасса»; – полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»; – автоматическое / ручное (по выбору) – для режима «2 частоты» |
| Определение глубины залегания трассы | – 0…10 м; – автоматически в режиме «Трасса»; – по нажатию кнопки в режиме «Зонд» |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | – 0,01…9,99 А; – автоматически в режиме «Трасса» |
| Точность определения оси коммуникации, в % от глубины залегания | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры | – 2D визуализация положения трассы относительно прибора; – глубина залегания трассы; – ток сигнала; – графики уровня сигнала; – сила сигнала; – параметры настройки и управления |
| Звуковая индикация | встроенный излучатель: – синтезированный звук ЧМ; – звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В: – 4 элемента тип «С»; – внешний аккумулятор (Power Bank – опция) |
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
| Диапазон температур эксплуатации / хранения | -20…+60°С / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,45 кг |
