Измерение искусственной освещённости и коэффициента пульсаций в присутствии естественного освещения.
Оглавление:
Как измерить искусственную освещенность в светлое время суток.
Как измерить коэффициент пульсаций искусственного освещения в светлое время суток.
Как работает режим измерений освещённости с учётом естественного фона в люксметре-пульсметре-яркомере “Эколайт-01”.
Требования к условиям проведения измерений освещённости и пульсаций искусственного освещения. Проблема наличия фона естественного освещения.
ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ СВЕТОВОЙ СРЕДЫ
Измерение искуственной освещенности в дневное время.
В МУК 4.3.2812-10 устанавливаются требования, что допускается производить измерения искусственной освещённости и коэффициента пульсаций только, если естественный фон освещённости в обследуемой точке не превышает 10% от измеряемой искусственной освещённости. То есть это означает, что для большинства помещений с внешними окнами такие измерения должны проводиться в тёмное время суток. Такие требования введены для того, чтобы устранить влияние на результаты измерений естественного дневного освещения.
Наличие в обследуемых помещениях окон даже относительно небольших размеров приводит к существенному искажению результатов измерений искусственной освещённости и коэффициента пульсаций, особенно в солнечные дни.
Возможность проведения измерений искусственной освещённости и пульсаций в тёмное время суток зачастую осложняется ещё и тем фактом, что на многие объекты доступ в нерабочее или ночное время закрыт. При этом отсутствует возможность организовать персонал этих объектов для предоставления доступа на них в ночное время.
Ещё одним препятствием для проведения измерений искусственной освещённости и её коэффициента пульсаций в тёмное время суток, является полярный день, устанавливающийся летом во многих северных регионах России. Круглосуточное присутствие солнечного света делает невозможным проведение таких измерений в течение нескольких месяцев.
Измерения освещённости с вычитанием естественного фона.
Решением проблемы наличия естественного фона при проведении измерений искусственной освещённости могли бы служить измерения при закрытых светонепроницаемыми материалами окнах (шторы, жалюзи, ставни и т.п.). Однако далеко не всегда существует возможность закрыть оконные проёмы, особенно в производственных, общественных и офисных зданиях с большой площадью остекления.
В таких случаях единственным способом провести измерения искусственной освещённости остаётся метод вычитания естественного фона из значения общей (суммарной) освещённости. В основе этого метода лежит тот факт, что в каждой точке пространства результирующая освещённость представляет собой сумму всех освещённостей, создаваемых в данной точке каждым отдельным источником света:
где Е1, Е2, Е3,…..,ЕN – освещённость, создаваемая в данной точке источниками света номер 1, 2, 3, …., N.
То есть, при наличии естественного и искусственного освещения, общая освещённость будет представлять собой их сумму:
где Еест – фон естественной освещённости, Еиск – значение искусственной освещённости.
На примере, приведённом на Рис.1, мы видим,
что фон естественной освещённости 100 лк (Еест , желтая линия) добавился к уровню искусственной освещённости 200 лк (Еиск , синяя линия) и суммарный уровень освещённости составил 300 лк (Е, зелёная линия).
Таким образом, если при выключенном искусственном освещении в обследуемой точке измерить освещённость, обусловленную наличием естественного освещения, и вычесть её из значения суммарной освещённости в этой же точке, то мы получим значение искусственной освещённости:
Границы основной относительной погрешности результата измерений, выполненных таким способом, при условии незначительности вклада случайной составляющей, можно оценить как θ = 1,1√2 θпр , где θпр – относительная погрешность средства измерения, ( θ = 12,5%, при θпр = 8% ), при доверительной вероятности P = 0,95.
Измерения искусственной освещенности с вычитанием естественного фона можно выполнить, например, обычным люксметром-пульсметром-яркомером “Эколайт-02”. Однако необходимо учитывать, что проведение таких двухэтапных измерений возможно только при условии, что, в течение того времени пока будут выполняться оба этапа измерения, уровень естественной освещенности будет оставаться постоянным. Т.е. такие измерения следует проводить в условиях максимально стабильной световой обстановки, а именно:
- плотная облачность;
- отсутствие движения людей и объектов в районе точки измерения;
- минимальное время между этапами измерения
- и т.п.
Измерение коэффициента пульсаций искусственного освещения в условиях присутствия фона естественного освещения.
Мы описали способ измерения искусственной освещенности при наличии естественного фона. Даже показали, как это можно сделать при помощи обычного люксметра и ручного пересчёта результатов измерений. Однако такой метод нельзя напрямую применить к измерению коэффициента пульсаций искусственного освещения. Проиллюстрируем это на примере.
Если посмотреть на Рис.2, то можно увидеть, что в нашем примере максимальное значение пульсаций искусственного освещения (синяя кривая) Емакс = 200 лк, при этом минимальное значение Емин = 100 лк. Тогда, по формуле вычисления коэффициента пульсаций из статьи “Пульсации освещённости и яркости” мы получим, что:
т.е. Кп = (200-100) / (200+100) = 100/300 = 33.3%.
Однако, если мы измерим обычным люксметром-пульсметром (например, тем же “Эколайт-02”, который нам здорово помог в предыдущем примере с вычитанием фона) коэффициент пульсаций суммарной (искусственной и естественной) освещенности, то, при наличии фона естественной освещенности Еест = 100 лк (жёлтая прямая), получим уже значения для суммарной освещенности (Рис.2, зелёная кривая) Емакс = 300 лк, Емин = 200 лк. Подставляя эти значения в формулу (4), получим:
Кп = (300-200) / (300+200) = 100/500 = 20% (!).
Занижение коэффициента пульсаций освещенности происходит из-за добавки постоянного уровня от естественного освещения. Поскольку, обычный люксметр не может учитывать при расчётах коэффициента пульсаций присутствие естественного фона, то таким прибором измерить пульсации искусственного освещения, при наличии естественного фона, НЕВОЗМОЖНО!!!
Тем не менее, есть способ получить правильное значение коэффициента пульсаций искусственного освещения при наличии естественного фона. Для этого надо перед расчётом Кп вычесть из максимального (Емакс) и минимального (Емин) значений суммарной освещённости значение фона в данной точке. Осуществив указанное вычитание фона, мы получим следующее выражение для коэффициента пульсаций:
Упрощаем и получаем следующую формулу:
Действуя по такому алгоритму мы получим истинное значение коэффициента пульсаций искусственного освещения. Попробуем посчитать по нему Кп из нашего примера на Рис.2., где у нас уровень естественной освещённости Еест = 100 лк (жёлтая прямая), максимальное значение освещённости Емакс = 300 лк и минимальное значение освещённости Емин = 200 лк. Вычисляем по формуле (5) коэффициент пульсаций искусственного освещения с учётом естественного фона:
Кп = (300-200) / (300+200-2×100) = 100 / (500-200)= 100/300 = 33.3%
Мы видим, что, проведя вычисления по предложенному алгоритму, мы получили то же значение коэффициента пульсаций искусственного освещения, что и при его расчёте в условиях отсутствия естественного фона. То есть, если в люксметре-пульсметре реализован такой алгоритм расчёта коэффициента пульсаций с учётом наличия естественного фона, то, в результате, мы будем получать правильное значение. Конечно же, при соблюдении тех же требований к условиям проведения таких измерений, что были сформулированы выше для проведения измерений искусственной освещённости с учётом наличия естественного фона.
Погрешность измерений коэффициента пульсаций искусственной освещенности при наличии естественного фона можно оценить величиной основной относительной погрешности средства измерения, которая для данного параметра составляет 10%.
Как измерить коэффициент пульсаций искусственного освещения при наличии естественного фона при помощи люксметра-пульсметра “Эколайт-01”.
Предложенный алгоритм измерения пульсаций искусственного освещения при наличии естественного фона реализован в люксметре-пульсметре-яркомере “Эколайт-01”. В этом приборе существует специальный режим измерений с учётом наличия естественной освещённости. Приведём фрагмент с описанием этого режима из Руководства по Эксплуатации, к “Эколайт-01”.
2.3.4.5. Измерение освещённости и пульсаций с учётом уровня фоновой освещённости осуществляется в режиме остановки текущего измерения выбором пункта меню “Учёт фона”.

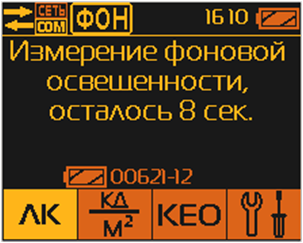

Перед запуском режима измерений с учётом фона необходимо оставить только источник фоновой освещённости (например, погасить все искусственные источники света). После запуска режима измерений с учётом фона, прибор на первом этапе, в течение 10 секунд, переходит в режим измерения и усреднения фонового значения освещённости (Рис.10).
После запуска режима измерения с учётом фона, в верхней информационной строке появляется мигающий значок
информирующий пользователя, о включении этого режима.
ВНИМАНИЕ!!! При измерении усреднённого фонового значения освещённости категорически запрещается совершать действия,которые могут привести к искажению результата его измерения. Например, менять положение фотоголовки, изменять световую обстановку в точке измерения (включение/выключение источников света, открытие/закрытие оконных и дверных проёмов, перемещение предметов и лиц в окрестности фотоголовки и т.п.).
После окончания измерения фоновых значений освещённости, прибор переходит в режим отображения уровня общей освещённости за вычетом только что полученного значения фоновой освещённости. Т.к. на данном этапе выключенные источники света ещё не включены, то показания освещённости равны нулю (или близки к нему). (Рис.11)
После включения источников света, на экране БОИ-01 будет отображено значение освещённости, полученной в результате вычитания из общего уровня освещённости уровня фоновой освещённости. Во второй строке представлено значение пульсаций включённых источников света, которое рассчитывается ПОСЛЕ(!) вычитания фоновых значений, что позволяет избежать искажения коэффициента пульсаций при использовании метода вычитания фона “вручную”. (Рис.12).
ВНИМАНИЕ!!! Функция “Учёт фона” обеспечивает достоверность проведённых измерений ТОЛЬКО при соблюдении следующих условий:
- измерения фона и последующей общей освещённости производятся в одной точке пространства;
- при измерениях исключены перемещения и смена ориентации фотоголовки;
- при измерении исключены колебания значений фона;
- измерение фона и последующее измерение общей освещённости должны быть проведены в максимально возможное короткое время, чтобы минимизировать неизбежные изменения фона во времени.
