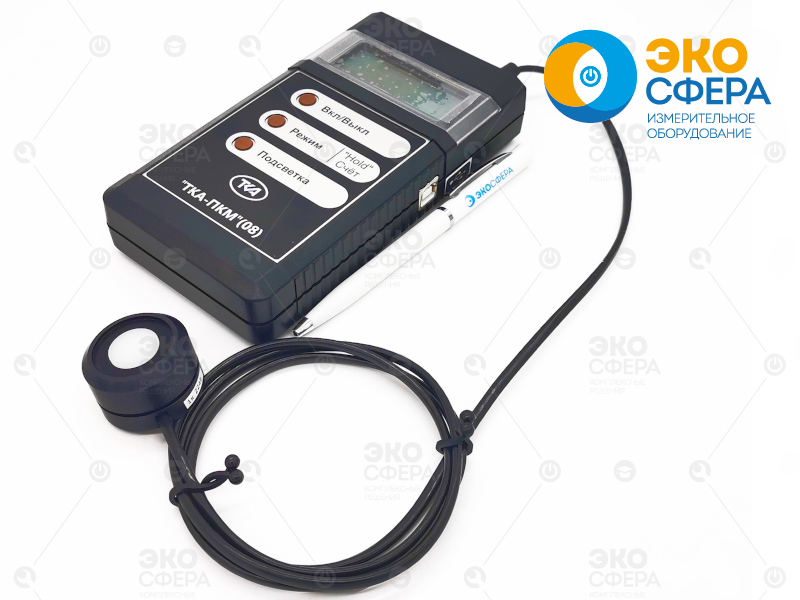

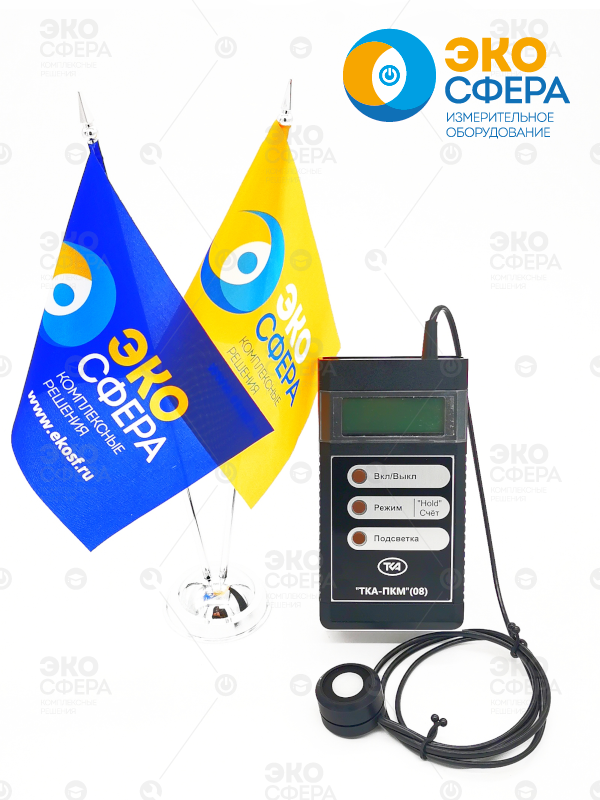

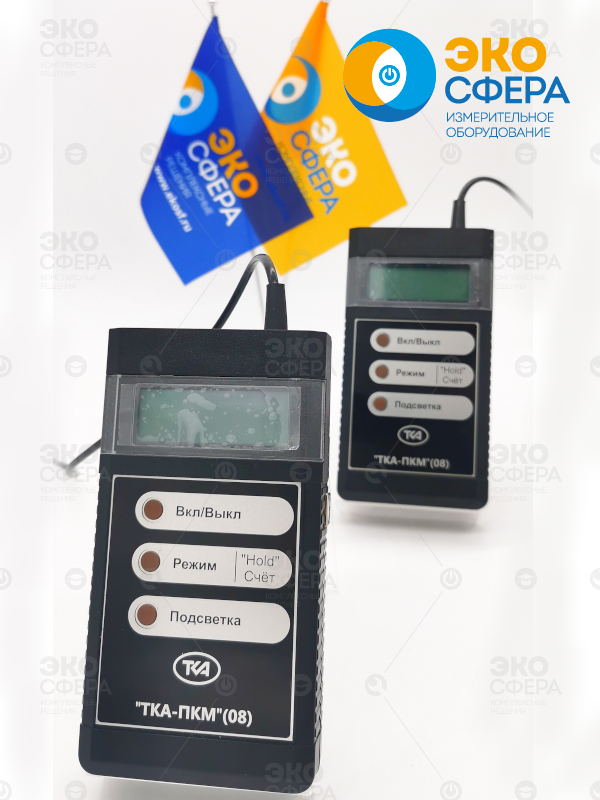

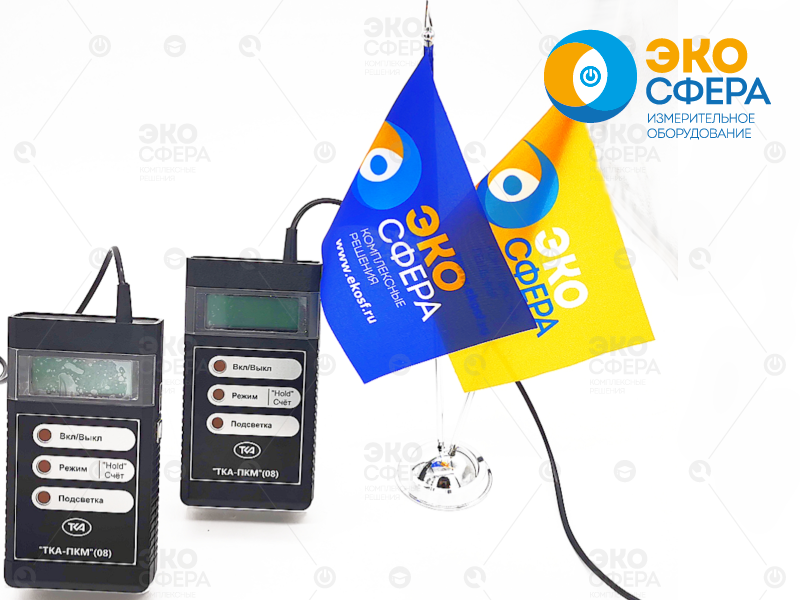

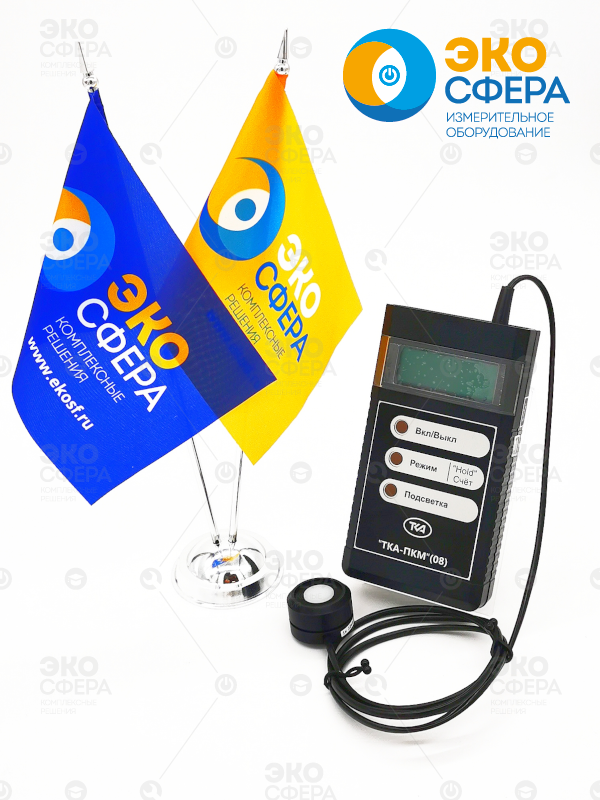

ТКА-ПКМ 08 – Люксметр-Пульсметр

Назначение Люксметра + Пульсметра ТКА ПКМ 08 с поверкой

Пульсметр-люксметр ТКА-ПКМ 08 предназначен для измерения коэффициента пульсации газоразрядных ламп и освещенности, создаваемой различными источниками излучения в диапазоне 380 – 760 нм.

Имеет возможность отображения информации двумя способами:

• вывод информации на встроенный ЖКИ;
• вывод информации на RS-232 порт или USB порт (по дополнительному заказу).

Область применения Люксметра + Пульсметра ТКА ПКМ 08 с первичной поверкой:

• санитарный и технический
• надзор в жилых и производственных помещениях, музеях, библиотеках, архивах;
• аттестация рабочих мест (специальная оценка условий труда) и другие сферы деятельности.

Согласно описания типа методика выполнения измерений для Люксметра + Пульсметра ТКА ПКМ 08 включена в состав эксплуатационной документации.

Особенности Люксметра + Пульсметра ТКА ПКМ 08 с поверкой:

Прибор ТКА ПКМ модель 08 имеет автоматическую смену диапазонов, реализована функция HOLD, пониженное энергопотребление, графический индикатор с подсветкой. Возможность вырезания естественного фона освещения (см. ниже). В приборе реализована уникальная возможность определения значений освещённости в режиме реального времени и вычислению точных значений коэффициента пульсации освещённости по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612397.
Прибор Люксметр + Пульсметр “ТКА-ПКМ”(08) может быть подключен по полудуплексному синхронному последовательному интерфейсу (USB — виртуальный СОМ-порт (for Windows XP/7/10)) к компьютеру или иному контроллеру. Прибор передает информацию в последовательный порт в текстовом формате с использованием OEM 866 кодировки, при стандартных настройках порта (9600 бит/с, 8 бит, нет четности,1 стоповый бит).

Кабель USB A-B в стандартную комплектацию не входит.

Для приема данных можно использовать любую терминальную программу под Windows (HyperTerminal, terminal v.1.9b, Putty);
для приема данных на Android необходимо наличие USB-hosta, подключение USB HARDWARE и программу терминал типа TermUSB с поддержкой FT232RL.

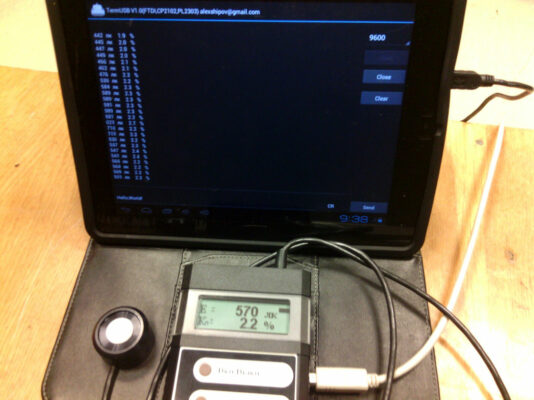

Пример вывода данных на экран планшета Android для люксметра-пульсметра ТКА-ПКМ 08 с поверкой

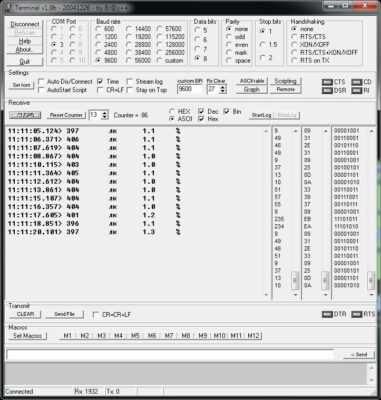

Пример вывода данных на экран ПЭВМ для люксметра-пульсметра ТКА-ПКМ 08 с поверкой

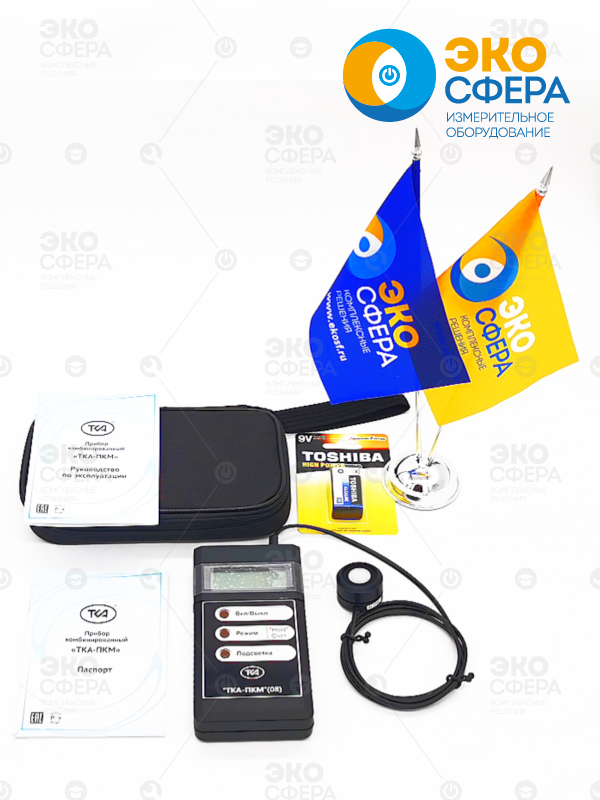

Комплект измерителя световой среды ТКА-ПКМ 08:

• Прибор комбинированный “ТКА-ПКМ-08” 1 шт.
• Элемент питания типа “Крона”(6F22) 1 шт.
• Паспорт с отметкой о поверке 1 экз.
• Руководство по эксплуатации ЮСУК 2.860.002 РЭ 1 экз.
• Методика поверки. МП 203-0090-2009 1 экз.
• Индивидуальная потребительская тара 1 шт.
• Транспортная тара 1 шт.

Возможность вырезания естественного фона освещения на базе прибора Люксметр + Пульсметр “ТКА-ПКМ”(08)

Наличие функции первоначального затемнения датчика позволяет при выключенном искусственном освещении в обследуемой точке измерить освещённость, обусловленную наличием естественного освещения.

Для этого достаточно после включения питания поместить фотоголовку в обследуемую точку и по запросу “Затемните датчик и нажмите Пауза”, не затемняя датчик, запустить процесс обнуления канала. При дальнейшем измерении прибор будет вычитать из значения общей освещённости в этой же точке начально измеренный уровень естественной освещённости: Еиск = Е – Е ест. Высокая стабильность во времени темновых характеристик используемого фотодатчика и заводская коррекция начального темнового уровня канала при нормальных условиях градуировки позволяет оценить границы основной относительной погрешности результата измерений, выполненных таким способом, при условии незначительности вклада случайной составляющей, как θ = 1,1√2 θпр , где θпр – относительная погрешность прибора, ( θ = 12,5%, при θпр = 8% ), при доверительной вероятности P = 0,95.
При этом необходимо учитывать, что пока будут выполняться оба этапа измерения, уровень естественной освещённости должен оставаться постоянным, т.е. в условиях максимальной стабильной световой обстановки:

• плотная облачность;
• отсутствие движения людей и объектов в районе точки измерения;
• минимальное время между этапами измерения.
