ТПМ-250 – Тесламетр портативный

Name: Купить ТПМ-250 | Портативный тесламетр с поверкой
Price: 92600 RUB
Availability: InStock
Rating: 5.00 (1 reviews)

Рейтинг 5.00 из 5 на основе опроса 1 пользователя

(1 отзыв клиента)

92 600 ₽

Срок поставки до 5 дней

Поверка *: Поверка включена в стоимость

В Госреестре: №70377-18. Межповерочный интервал 1 год

ТПМ-250 – Портативный миллитесламетр с поверкой

Прибор ТПМ-250 с поверкой ненаправленного приёма (изотропный) предназначен для измерений в рамках СОУТ следующих параметров:

напряженности постоянного магнитного поля до 260 мТл
напряженности переменного магнитного поля в диапазоне частот от 0,5 до 400 Гц;
напряженности переменного магнитного поля промышленной частоты 50 Гц до 208 000 А/м

Назначение портативного модульного миллитесламетра (магнитометра) ТПМ-250 с поверкой:

Измеритель постоянных и переменных магнитных полей ТПМ-250 является прибором ненаправленного приема;
ТПМ-250 измеряет постоянные магнитные поля, амплитудные, среднеквадратические и средневыпрямленные значения переменных синусоидальных магнитных полей;

Обзор тесламетра ТПМ-250 с поверкой:

ТПМ-250 (ООО "ЭкоСфера") - Обзор тесламетра с поверкой.

Watch this video on YouTube

ТПМ-250 предназначен, в т.ч., для измерений параметров магнитных полей на рабочих местах при решении задач СОУТ, для контроля санитарно-эпидемиологического благополучия населения, для измерений магнитных полей, создаваемых магнитными системами и электрическими аппаратами различного назначения, линиями электропередачи и другими источниками, а также в экранированных помещениях;
ТПМ-250 обеспечивает индикацию результатов измерений в единицах магнитной индукции (мТл) и напряженности магнитного поля (А/м), а также в других единицах;

Миллитесламетр ТПМ-250 имеет следующие отличительные особенности:

Миллитесламетр ТПМ-250 с поверкой измеряет и индицирует не только модуль, но и три ортогональных компонента вектора магнитной индукции (напряженности магнитного поля);
ТПМ-250 удобен для применения как в лабораторных, так и в цеховых условиях.
Для дистанционного управления и передачи данных во внешний компьютер (по интерфейсу USB) для миллитесламетра ТПМ-250 разработано специальное ПО.
ТПМ-250 измеряет максимальные значения модуля вектора магнитной индукции и напряженности переменного магнитного поля, включая магнитное поля промышленной частоты 50 Гц (по большой оси эллипса или эллипсоида поляризации магнитного поля в двух- и более фазных электроустановках);
Рекомендуется к использованию предприятиям Росатома и прочим лабораториям радиационного контроля для контроля условий магнитных полей при использовании дозиметров производства “АТОМТЕХ”

Базовый комплект поставки ТПМ-250 с первичной поверкой включает в себя:

тесламетр ТПМ-250;
формуляр;
руководство по эксплуатации;
методика поверки;
свидетельство о поверке;
измерительные зонды тип 1, тип 2;
зарядное устройство;
компакт-диск с ПО;
защитный экран;
футляр.

Технические характеристики тесламетра ТПМ-250:

Диапазон измеряемых тесламетром ТПМ 250 частот:
Частота измеряемого переменного магнитного поля	от 0,5 до 400 Гц с индикацией частоты основной гармоники (с наибольшей амплитудой).
Диапазон измерений для ТПМ-250:
Диапазон измерений и вычислений с зондом измерительным тип 1:	компоненты вектора магнитной индукции Bx, By от 0,001 до 4 мТл, Вz от 0,001 до 8 мТл; модуль вектора магнитной индукции (максимальное значение модуля при измерениях переменных магнитных полей) от 0,002 до 10 мТл.
Диапазон измерений и вычислений постоянного магнитного поля с зондом измерительным тип 2:	компоненты вектора магнитной индукции Bx, By, Вz от 0,01 до 150 мТл; модуль от 0,02 до 260 мТл.
Диапазон измерений и вычислений переменного магнитного поля с зондом измерительным тип 2:	компоненты вектора магнитной индукции Bx, By, Вz от 0,5 до 150 мТл; максимальное значение модуля магнитной индукции от 0,9 до 260 мТл.
Погрешность:
Пределы допускаемой абсолютной погрешности измерений частоты f, Гц, переменного поля	Δf = ± (1×10^-3×f + 0,1) Гц
Пределы допускаемой относительной погрешности измерений магнитной индукции δ0, % (Ви – измеренное значение магнитной индукции, мТл)	δ₀ = ± [3,0 + 0,03•(В_п/В_и – 1)] – измерительный зонд тип 1, В_п = 10 мТл; δ₀ = ± [2,0 + 0,01•(В_п/В_и – 1)] – измерительный зонд тип 2, В_п = 260 мТл.
Прочие технические характеристики:
Питание	Электропитание от встроенного аккумулятора с номинальным напряжением 3,7 В.

Максимальное значение модуля переменного поля определяется путем измерений компонентов Bx, By, Вz, дискретного преобразования Фурье измерительных сигналов (при этом определяется также частота поля) и вычисления экстремума функции B(t) = [Bx(t)2 + By(t)2 + Вz(t)2]^½

Измеритель (магнитометр) постоянных и переменных магнитных полей ТПМ-250 соответствует требованиям технических регламентов Таможенного союза ТР ТС 004/2011 и ТР ТС 020/2011.

Описание типа тесламетра ТПМ-250 с поверкой

Руководство по эксплуатации тесламетра ТПМ-250 с поверкой

Популярные вопросы и ответы

Алгоритм установки нуля при помощи защитного экрана

Вопрос:

Подскажите по следующим вопросам по поводу ТПМ-250.
1. В руководстве и МП указан алгоритм установки нуля при помощи защитного экрана, в который нужно поместить зонд.
Этот экран случаем не прилагаемый в комплекте кусочек от ПВХ трубы?

2. Еще один момент. При установке нуля данный экран можно надеть на любую часть зонда?
Т.к. всю длину он не закрывает.

Ответ:

Отвечая по порядку на Ваши вопросы:

Да, это действительно магнитный экран. Но он совсем не из ПВХ сделан.
Если Вы посмотрите внутрь этого устройства, то заметите, что это феррит, причем кольца ферритовые, которые сверху обтянуты термоусадкой, чтобы не укатились. Белое сверху – термоусадочная трубка.

Кольцо ферритовое для тесламетра ТПМ-250

Именно ферритовые кольца в такой системе дают ослабление внешних магнитных полей не менее, чем в 100 раз.
Необходимо разместить чувствительную часть зонда посередине экрана . Чувствительная – это там, где микросхема угадывается под термоусадкой (уже на самом зонде) – примерно посередине. Экран для этого и сделал достаточно длинным.

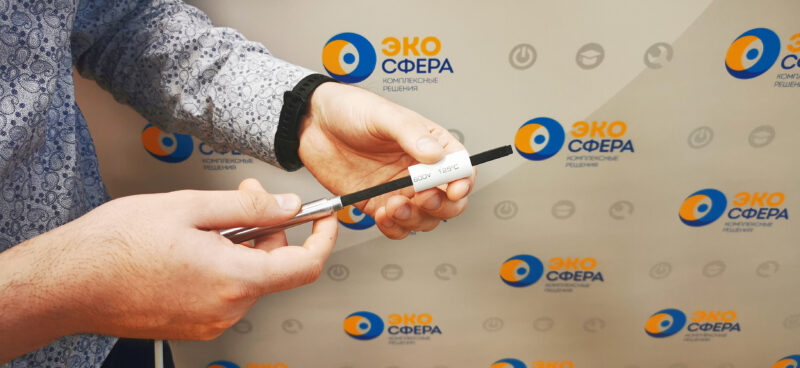

Установка нуля на тесламетре ТПМ-250 с помощью ферритового кольца

С уважением,
коллектив “ЭкоСфера”

Как правильно размещать зонд в магнитном экране при установке нуля

Вопрос:

На прибор ТПМ-250 не совсем понятен алгоритм установки нуля на СИ.

Если поместить измерительный зонд в магнитный экран, то при нажатии клавиши «0» на экране прибора появляется запись «установка нуля», А потом он сразу переходит в режим «Измерения» и на экране появляются значения ПМП.
Это означает, что установка нуля выполнена? На экране нулевые значения не отражаются.
Как правильно размещать зонд в магнитном экране?
Именно торец зонда, где расположен элемент Холла, нужно поместить в середину магнитного экрана?

Ответ:

Для установки нуля действительно необходимо поместить зонд в магнитный экран и нажать кнопку “0”. После нажатия этой клавишы будет проведено измерение по установке нуля и затем прибор вернется в обычный режим измерений. Располагать можете так, как вы написали(край зонда в середине магнитного экрана). Нулевых значений магнитнго поля никогда увидеть не удастся, но величина индукции магнитного поля в магнитном экране после процедуры установки нуля должна сильно уменьшиться (в случае, если ноль был сбит).

Проверить процедуру установки легко можно таким образом, взять магнит, разместить около него зонд, провести процедуру установки нуля рядом с этим магнитом (сбить ноль), затем поместить зонд в магнитный экран, увидеть, что прибор показывает какие-то совсем далекие от нуля значения, провести процедуру установки нуля уже в магнитном экране и убедиться, что значения, которые показывает ТПМ-250 стали гораздо ближе к нулю.

С уважением,
коллектив “ЭкоСфера”
