На данной странице Вы можете купить приборы с поверкой (дозиметры, блоки детектирования) под гамма-каротаж скважин методом гамма-каротажа в скважинах и рудных месторождения.
Ниже представлен перечень блоков детектирования, используемых для проведения гамма-каротажа скважин:
| Основные характеристики | БОИ / БОИ2 | БОИ4 | БДКГ-01 | БДКГ-03 | БДКГ-04 |
| Детектор | Счетчик Гейгера- Мюллера | Счетчик Гейгера- Мюллера | Счетчик Гейгера- Мюллера | Сцинтил.
NaI(TI) Ø25×40 мм |
Сцинтил. пластмасса Ø30×15 мм |
| Диапазон энергий | 60 кэВ – 3 МэВ | 60 кэВ – 3 МэВ | 60 кэВ – 3 МэВ | 50 кэВ – 3 МэВ | 15 кэВ – 10 МэВ |
| Диапазон измерения мощности амбиентного эквивалента дозы | 1 мкЗв/ч –
10 мЗв/ч |
0,3 мкЗв/ч –
100 мЗв/ч |
0,1 мкЗв/ч –
10 Зв/ч |
0,03 –
300 мкЗв/ч |
0,05 мкЗв/ч –
10 Зв/ч |
| Диапазон измерения амбиентного эквивалента дозы | 1 мкЗв –
1 Зв |
0,15 мкЗв –
100 Зв |
0,1 мкЗв –
10 Зв |
0,03 мкЗв –
1 Зв |
0,05 мкЗв –
100 Зв |
| Предел основной относительной погрешности измерений | ±20% | ||||
| Типовая чувствительность к гамма-излучению источника 137Cs | 1
(имп·с-1)/ (мкЗв·ч-1) |
0,33
(имп·с-1)/ (мкЗв·ч-1) |
4
(имп·с-1)/ (мкЗв·ч-1) |
350
(имп·с-1)/ (мкЗв·ч-1) |
70
(имп·с-1)/ (мкЗв·ч-1) |
| Время отклика при изменении мощности дозы (МД) | не более 2 с
(при изменении МД от 10 до 100 мкЗв/ч) |
не более 7 с
(при изменении МД от 10 до 100 мкЗв/ч) |
не более 3 с
(при изменении МД от 1 до 10 мкЗв/ч) |
не более 2 с
(при изменении МД от 0,1 до 1 мкЗв/ч) |
не более 2 с
(при изменении МД от 0,1 до 1 мкЗв/ч) |
| Энергетическая зависимость относительно энергии
662 кэВ (137Cs) |
от -25%
до +35% |
от -25%
до +35% |
от -25%
до +35% |
±20% | ±25%
(15 кэВ – 3 МэВ) ±40% (3 МэВ – 10 МэВ) |
| Радиационный ресурс | не менее 100 Зв | ||||
| Степень защиты | IР64 | IР64 | IР68 (в гермоконтенере) | ||
| Интерфейс | RS232 | ||||
| Глубина погружения | – | – | до 30 м | ||
| Диапазон рабочих температур | от -40°С до +50°С | ||||
| Габаритные размеры | 177х85х124 мм / 210х88х36 мм | 265х90х40 мм | Ø54×256 мм | Ø60×299 мм | Ø60×200 мм |
| Масса | 1,2 кг / 0,6 кг | 0,6 кг | 0,5 кг | 0,6 кг | 0,45 кг |
| Основные характеристики | БДКГ-05 | БДКГ-17 | БДКГ-24 | БДКГ-30 | ||
| Детектор | Сцинтил.
NaI(TI) Ø40×40мм |
Счетчик Гейгера- Мюллера | Сцинтил. пластмасса Ø50×40мм | Сцинтил. пластмасса 50х40 мм | ||
| Диапазон энергий | 50 кэВ – 3 МэВ | 60 кэВ – 3 МэВ | 25 кэВ – 10 МэВ | 50 кэВ – 10 МэВ | ||
| Диапазон измерения мощности амбиентного эквивалента дозы | 0,03 мкЗв/ч –
300 мкЗв/ч |
1 мЗв/ч –
100 Зв/ч |
30 нЗв/ч –
1 Зв/ч |
30 нГр/ч – 1 Гр/ч
(Диапазон измерения мощности кермы в воздухе) |
||
| Диапазон измерения амбиентного эквивалента дозы | 0,03 мкнЗв –
0,3 Зв |
1 мЗв –
100 Зв |
1 нЗв –
100 Зв |
0,1 нГр – 100 Гр
(Диапазон измерения кермы в воздухе) |
||
| Предел основной относительной погрешности измерений | ±20% | |||||
| Типовая чувствительность к гамма-излучению источника 137Cs | 760
(имп·с-1)/ (мкЗв·ч-1) |
0,005
(имп·с-1)/ (мкЗв·ч-1) |
530
(имп·с-1)/ |
600
(имп·c-1)/ (мкГр·ч-1) |
||
| Время отклика при изменении мощности дозы (МД) | не более 2 с
(при изменении МД от 0,1 до 1 мкЗв/ч) |
не более 2 с
(при изменении МД от 0,1 до 1 мкЗв/ч) |
не более 2 с
(при изменении МД от 0,1 до 1 мкГр/ч) |
|||
| Энергетическая зависимость относительно энергии 662 кэВ (137Cs) | ±20% | от -25%
до +35% |
±25%
(25 кэВ – 3 МэВ) ±40% (3 – 10 МэВ) |
±25%
(50 кэВ – 3 МэВ) ±40% (3 – 10 МэВ) |
||
| Радиационный ресурс | не менее 100 Зв | не менее 100 Гр | ||||
| Степень защиты | IР68 (в гермоконтенере) | |||||
| Интерфейс | RS232 | |||||
| Глубина погружения | до 30 м. | |||||
| Диапазон рабочих температур | от -40°С до +50°С | |||||
| Габаритные размеры | Ø60×290 мм | Ø54×167 мм | Ø60×205 мм | Ø60×207 мм | ||
| Масса | 1,2 кг | 0,28 кг | 0,5 кг | 0,6 кг | ||

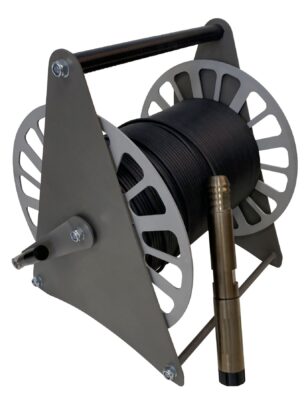

Проспект с описанием погружного дозиметра-радиометра с блоком детектирования в гермоконтейнере
