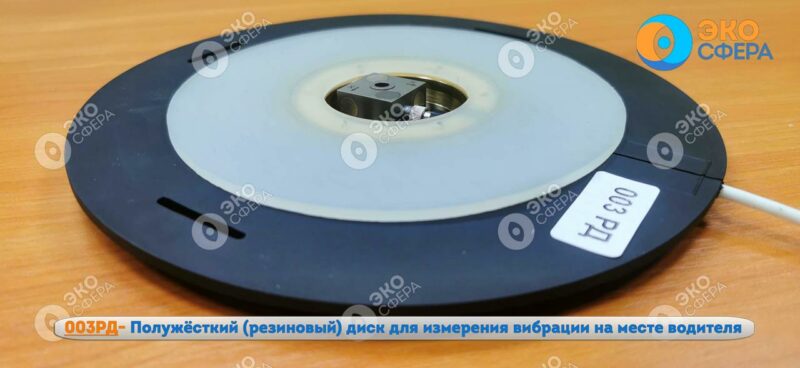

Осуществляем доставку по всей России

Возможна поставка через госзакупки

Сервисное обслуживание и поверка

Наличный и безналичный расчёт

003РД — Гибкий диск

Name: 003РД - Гибкий диск - ЭкоСфера
Price: 28800 RUB
Availability: InStock

28 800 ₽ с НДС

Author : Oleg

В наличии

Поверка *: не подлежит поверке

В Госреестре: -

Гибкий резиновый диск 003РД для установки вибродатчика при измерении общей вибрации (для 3-х осевого вибродатчика)

Входит в комплект адаптеров для измерения общей и локальной вибрации KIT-MA4

Возможна поставка более бюджетного исполнения — металлический диск 002ОТ

Назначение резиновой подушки 003РД:

Полужесткий диск 003РД предназначен для установки датчика вибрации на сиденья. Соответствует рекомендациями ГОСТ 31319 и ГОСТ ИСО 10326-1.

Может использоваться с трёхкомпонентными датчиками AP2038P и AP2082M.

Примечание. Для работы с датчиками AP2038P используется дополнительная прослойка-адаптер, входит в комплект диска.

Материал подушки диска — резина, материал чаши диска — металл, материал адаптера-прослойки — силикон.

В комплект поставки резинового блина 003РД входит:

003РД;
ключ к 003РД
мастика;
крышка;
прокладка резиновая;
шурупы для крепления крышки с прокладкой;
шурупы для крепления крышки без прокладки.

Паспорт на резиновый диск 003РД

1. Как работать с резиновым диском 003РД?

Здравствуйте, Олег.
Приобрели у вас резиновый диск 003РД, получили, спасибо за оперативность.
Но сходу не можем разобраться как с ним работать. Перезвоните мне пожалуйста.

ОТВЕТ:

Здравствуйте, Анна.

Спасибо Вам за вопрос.
Установка вибродатчика, входящего в состав Вашего виброметра ОКТАВА-101ВМ весьма проста и состоит из следующих действий:

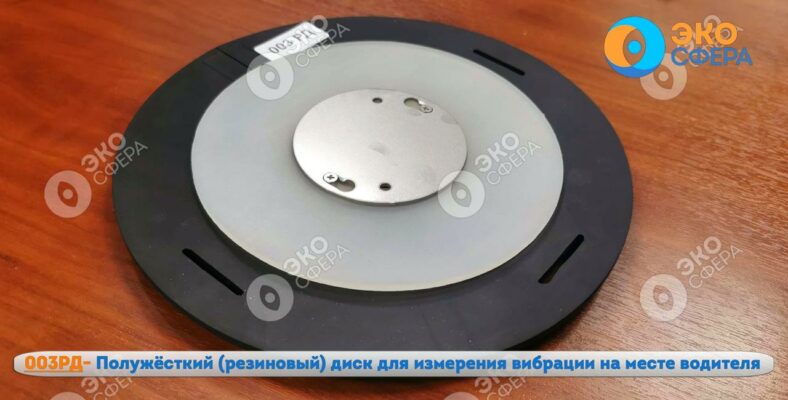

Размещаем резиновый полужёсткий диск 003 РД металлической крышкой вверх:

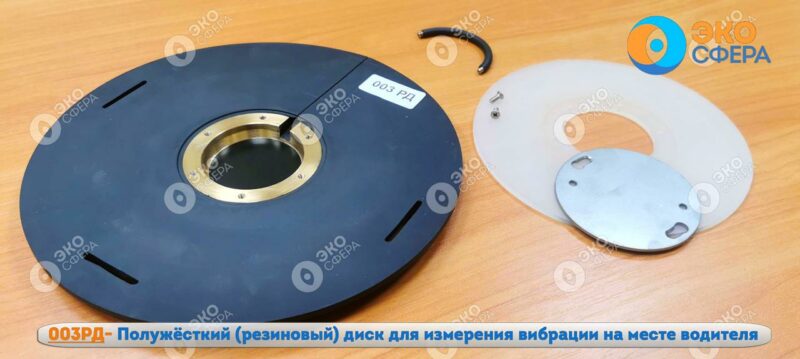

2. Берём крестовую отвёртку и откручиваем 2 винта, снимаем металлическую крышку и резиновую прокладку, под которым находится камера (полость), где должен быть размещён вибродатчик:

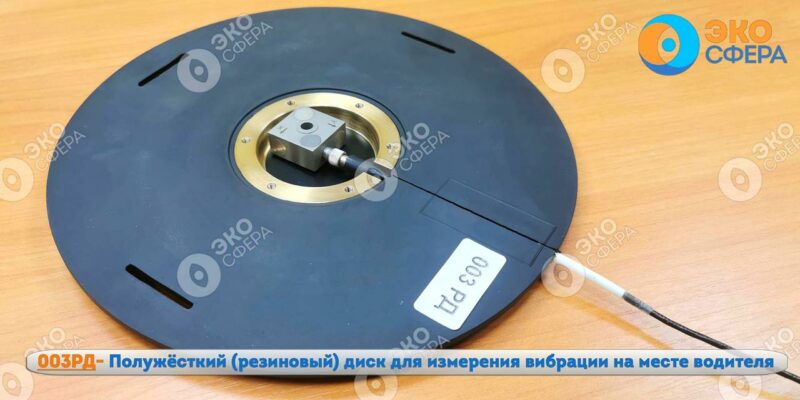

3. В камеру устанавливаем вибродатчик, а соединительный кабель вибродатчика прокладываем по жёлобу резинового диска, как показано на фото:

4. Возвращаем силиконовую прокладку обратно на резиновый диск:

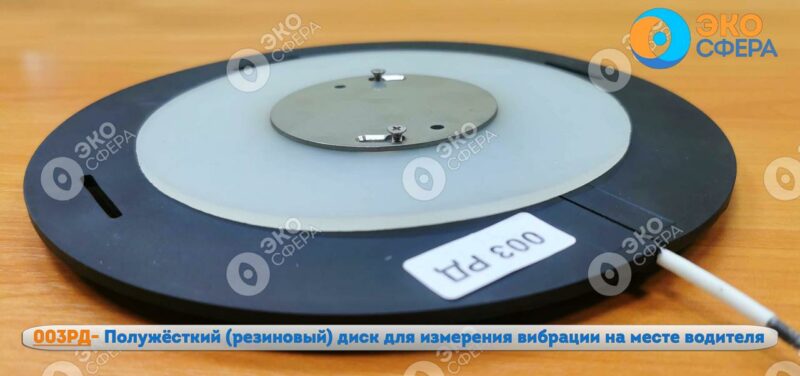

5. Устанавливаем металлическую крышку и затягиваем винты:

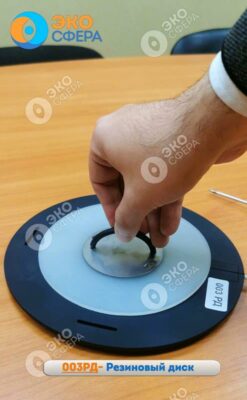

6. Затягиваем «ключом» металлическую крышку против часовой стрелки:

7. Размещаем резиновый диск с вибродатчиком (подключенным к виброметру) на водительское кресло, ось Y при этом у Вас будет «смотреть» на лобовое стекло, ось Х будет направлена в стороны слева от водителя

8. Берём водителя:

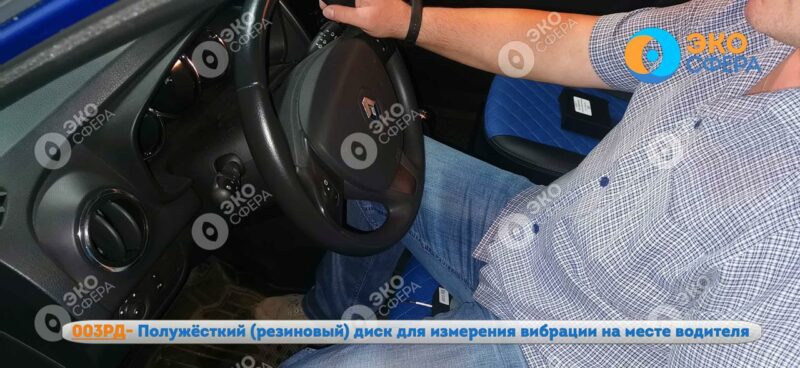

003РД - Пример использования резинового диска при оценке рабочего места водителя — 003РД — Пример использования резинового диска при оценке рабочего места водителя

9. Теперь Вы умеете обращаться с 003РД, Вы — молодец!

2. В чём отличие между дисками 002ОТ и 003РД?

В чём отличие между дисками 002ОТ и 003РД?

ОТВЕТ:

Разница между гибким (полужестким диском) 003РД и жестким диском 002ОТ заключается в следующем:

1. работнику, на чьём месте проводятся испытания, удобнее сидеть на полужёстком диске. Благодаря этому при измерениях общей вибрации возникает меньше помех, связанных с движениями оператора, а не вариациями измеряемой вибрации;

2. в гибком диске предусмотрен канал для кабеля акселерометра, это снижает износ кабелей;

3. в гибких дисках с ключом (есть у всех новым дискам) датчик снимать с диска проще и быстрее, чем с жесткого диска, где датчик надо откручивать.
