АМ-100/АМ-500 — Преобразователь аммиака

Преобразователи измерительные АМ-100 и АМ-500 предназначены для контроля величины содержания массовой концентрации аммиака в воздухе рабочей зоны и являются выносными блоками датчиков аммиака для газоанализатора ЭССА-NH₃/N, ЭССА-NH₃/N-(3) (исп. БС/(Н)/(Р)).

Отличаются выносные блоки датчиков на аммиак для ЭССА друг от друга диапазоном измерения:

АМ-100 (0-100 мг/м³);
АМ-500 (0-500 мг/м³).

Принцип действия преобразователя аммиака АМ-100/АМ-500:

В основе работы преобразователей АМ-100 и АМ-500 лежит электрохимический метод измерения, основанный на реакции аммиака с электролитом, протекающей в электрохимическом датчике NH₃/C-1000.
Преобразователь формирует электрический сигнал, пропорциональный массовой концентрации NH₃ в воздухе контролируемого помещения. Полученный сигнал поступает по экранированному двужильному кабелю на блок сигнализации газоанализатора ЭССА.

Электрохимический измерительный преобразователь устанавливается на заземлённых или изолированных от земли конструкциях, которые не находятся под напряжением.
Рабочее положение — любое. Преобразователь предназначен для монтажа на стене. С этой целью на задней стенке корпуса находятся четыре отверстия для крепления.

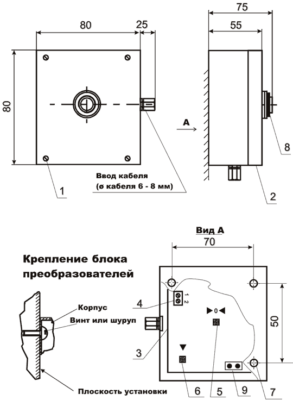

Габаритные и установочные размеры:

1 — винты крепления съёмной крышки;

2 — съёмная крышка;

3 — монтажная плата;

4 – клеммник для подключения измерительного кабеля;

5 — резистор установки нуля;

6 — резистор установки чувствительности;

7 — монтажные отверстия (диаметром 4,5 мм);

8 — электрохимический сенсор NH₃/C-1000;

9 — транспортировочная перемычка.

Комплект поставки преобразователя аммиака АМ-100/АМ-500:

измерительный преобразователь электрохимический АМ-100 (0-100 мг/м³) или АМ-500 (0-500 мг/м³) — 1 шт;

Технические характеристики преобразователя аммиака АМ-100/АМ-500:

Принцип измерения	электрохимический
Измеряемый компонент	аммиак (NH₃)
Диапазон измерения массовой концентрации аммиака, мг/м³: — преобразователь АМ-100 — преобразователь АМ-500	0 — 100 0 — 500
Основная погрешность, %	±20
Пороги сигнализации, мг/м³ АМ-100 АМ-500 (ЭССА-NH₃/N-3)	20; 60 20, 60, 500
Выходной аналоговый токовый сигнал, мА	4 — 20
Степень защиты корпуса прибора от пыли и влаги по ГОСТ 14254	IP54
Максимальное расстояние между БС и ИП при сечении жил кабеля, м: — 0,50 мм² — 0,35 мм² — 0,20 мм² — 0,12 мм²	1200 870 520 300
Диапазон рабочей температуры, °C	от -35 до +45
Диапазон относительной влажности воздуха (неконденсируемая), %	30 — 95
Габаритные размеры измерительного преобразователя, мм	80×105×75
Масса преобразователя, кг, не более	0,4
Средний срок службы , лет, не менее	1
