ПОЛАР – Переносной многокомпонентный газоанализатор

Газоанализатор «Полар», в зависимости от исполнения предназначен для:

• измерения содержания кислорода (О₂), оксида углерода (СО), оксида азота (NO), диоксида азота (NO₂), сернистого ангидрида (SO₂), сероводорода (Н₂S), аммиака (NH₃) и углеводородов по метану (СН₄), пропану (С₃Н₈) или гексану (С₆Н₁₄) в отходящих газах стационарных и передвижных источников промышленных выбросов;
• измерения или определения расчетным методом содержания диоксида углерода (СО₂);
• определения расчетным методом содержания суммы оксидов азота (NO_X);
• измерения температуры и избыточного давления (разрежения) газового потока в точке отбора пробы;
• измерения дифференциального давления;
• определения расчетным методом скорости и объемного расхода газового потока при работе в комплекте с напорной пневмометрической трубкой типа Пито или НИИОГАЗ;
• определения расчетным методом технологических параметров топливосжигающих установок: коэффициента избытка воздуха (альфа), коэффициента потерь тепла и КПД сгорания топлива;
• определения расчетным методом массового выброса загрязняющих веществ.

Область применения газоанализатора ПОЛАР:

• контроль стационарных и передвижных источников промышленных выбросов с целью определения массового выброса или массовой концентрации загрязняющих веществ (ЗВ) в целях экологического контроля (государственного и производственного);
• испытания котлоагрегатов для определения влияния режимных факторов на массовую концентрацию ЗВ, а также определения оптимального значения коэффициента избытка воздуха при работе на разных видах топлива и разных нагрузках (составление режимных карт);
• испытания топочно-горелочных устройств с целью оптимизации режимов горения;
• испытания газоочистного оборудования с целью определения снижения выбросов ЗВ.

Типы контролируемых установок:

• стационарные паровые и водогрейные котельные установки;
• промышленные установки сжигания;
• стационарные газотурбинные установки (ГТУ);
• стационарные двигатели внутреннего сгорания;
• судовые двигатели.

Высокая точность измерений

Благодаря использованию в газоанализаторах «Полар» датчиков с высокой чувствительностью, измерение низких концентраций определяемых компонентов выполняется с максимально возможной для электрохимического метода точностью.

Взрывозащищенное исполнение

Для предприятий нефтегазодобывающей и нефтегазоперерабатывающей отраслей промышленности выпускаются специальные модификации газоанализатора – «Полар Ех» и «Полар Ех Т», выполненные во взрывозащищенном исполнении и предназначенные для эксплуатации во взрывоопасных зонах.

Расширенный температурный диапазон эксплуатации

Для выполнения измерений при отрицательных температурах воздуха выпускаются специальные модификации газоанализатора – «Полар Т» и «Полар Ех Т», имеющие обогреваемый корпус и предназначенные для эксплуатации при температуре окружающей среды до минус 40 °С.

Измерение СО₂ и углеводородов

Газоанализаторы «Полар» могут оснащаться инфракрасными оптическими датчиками (вместо одного или двух электрохимических), позволяющими измерять содержание СО₂ и углеводородов в пересчете на метан (СН₄), пропан (С₃Н₈) или гексан (С₆Н₁₄).

Определение скорости и объемного расхода газового потока

При дополнительном оснащении напорной пневмометрической трубкой типа Пито с помощью газоанализатора «Полар» могут определяться скорость и объемный расход (м³/сек) газового потока.

Расчет массового выброса

В газоанализаторе «Полар» имеется дополнительная сервисная функция, позволяющая по результатам выполненных инструментальных измерений автоматически рассчитать массовый выброс загрязняющих веществ (г/сек).

Статистическая обработка результатов

Для соблюдения требований по представлению результатов при экологическом контроле в газоанализаторе «Полар» имеется возможность сбора и статистической обработки результатов измерений. При этом по каждому каналу измерений вычисляются среднее, максимальное и минимальное значения за заданный интервал времени.

Документирование результатов

Внешний компактный ИК-термопринтер, поставляемый по дополнительному заказу, позволяет распечатывать протоколы измерений как непосредственно во время проведения измерений, так и после их завершения при считывании данных из памяти прибора.

Память данных

Встроенная память данных газоанализатора рассчитана для постоянного хранения 1600 записей. Впоследствии, записанные данные могут быть распечатаны на внешнем ИК-термопринтере или переданы на персональный компьютер в виде файла формата HTML через USB-порт.

Методическое обеспечение

В комплект поставки газоанализаторов «Полар» входит полный комплект технической документации: паспорт, руководство по эксплуатации, методика выполнения измерений и методика поверки, разработанные и утвержденные в установленном порядке.

Принадлежности и аксессуары

По желанию заказчика прибор может комплектоваться пробоотборными зондами и напорными пневмометрическими трубками типа Пито различной (от 300 до 2000 мм) длины, а также электри- ческим блоком осушки пробы, построенным на элементах Пельтье, и дополнительным предварительным противопылевым металлокерамическим фильтром.

В комплект поставки могут также входить поверочные газовые смеси в баллонах под давлением, пред- назначенные для периодической калибровки и поверки газоанализатора в процессе эксплуатации.

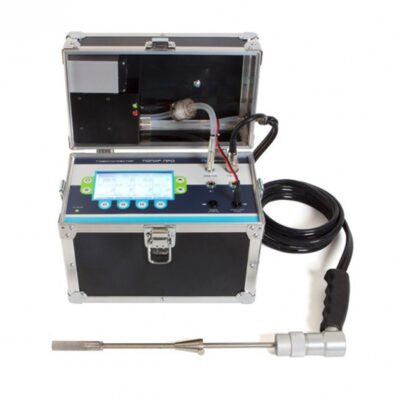

Газоанализатор «Полар» представляет собой переносной многофункциональный многокомпонентный прибор, оснащенный средствами отбора и подготовки пробы к анализу.

Конструктивно газоанализатор «Полар» выполнен в прочном пластиковом корпусе, на лицевую панель которого выведены дисплей, клавиатура и все коммутационные разъемы и штуцера. Измерительная информация отображается на жидкокристаллическом графическом дисплее, оснащенном подсветкой. Электропитание газоанализатора может осуществляться как от встроенной перезаряжаемой аккумуляторной батареи, так и  от  сети  переменного  напряжения 220 В/50 Гц. Отбор проб выполняется с помощью встроенного пробоотборного насоса.

Принцип действия газоанализатора основан на применении комплекта электрохимических и оптических датчиков для измерения содержания газовых компонент анализируемой пробы, термоэлектрического преобразователя (термопары) типа «К» для измерения температуры газового потока, дифференциального полупроводникового датчика для измерения избыточного давления (разрежения) и в комплекте с пневмометрической напорной трубкой типа Пито или НИИОГАЗ для определения скорости и объемного расхода газового потока.

Газоанализаторы «Полар» выпускаются в четырех базовых модификациях – «Полар», «Полар Т», «Полар Ех» и «Полар Ех Т, отличающихся друг от друга температурным диапазоном эксплуатации:

• модификации «Полар» и «Полар Ех» – от 0 °С до 45 °С;
• модификации «Полар Т» и «Полар Ех Т» – от минус 40 °С до плюс 45 °С;

и исполнением прибора в части взрывозащиты:

• модификации «Полар» и «Полар Т» – обыкновенное;
• модификации «Полар Ех» и «Полар Ех Т» – взрывозащищенное.

Стандартные исполнения

Газоанализаторы «Полар» выпускаются в нескольких стандартных исполнениях, отличающихся друг от друга перечнем определяемых компонентов и диапазонами измерений.

Примечания:

• Исполнение прибора по перечню определяемых компонентов и диапазонам измерений согласовывается с каждым конкретным заказчиком на этапе оформления заказа в зависимости от характеристик его измерительных задач.
• В случае если стандартные исполнения не удовлетворяют предъявляемые к прибору требования, возможно изготовление специальных исполнений газоанализатора.
• В процессе эксплуатации газоанализаторов во время прохождения приборами сервисного обслуживания и поверки на предприятии-изготовителе имеется возможность изменения исполнения газоанализатора путем дополнительной установки (демонтажа) измерительных датчиков и перекалибровки прибора по газовым смесям с изменением диапазонов измерений.
  Примечание к таблице.

Стандартные исполнения по перечню определяемых компонентов

Канал измерения углеводородов (СН) калибруется по метану (СН₄), пропану (С₃Н₈) или гексану (С₆Н₁₄). Калибровочный компонент согласовывается с заказчиком на этапе оформления заказа.
Стандартные исполнения по диапазонам измерений

Примечания к таблице:

• Для отмеченных «*» диапазонов измерений СО возможна установка датчика СО с компенсацией по Н₂, что особо оговаривается заказчиком на этапе оформления заказа;
• Диапазон измерений канала СО₂ (0-20 % (об.), 0-30 % (об.) или 0-60 % (об.)) не зависит от исполнения прибора и согласовывается с заказчиком дополнительно на этапе оформления заказа.

Базовый комплект поставки газоанализатора ПОЛАР:

Примечание. В базовый комплект поставки входит термопреобразователь типа «К» (модель ТХА-01), выпускаемый по ТУ 95 2380-92 с диапазоном измерений от минус 20 ^оС до плюс 800 ^оС. Стандартная длина погружной части – 300 или 740 мм в зависимости от заказа, другие длины 1000, 1500 и 2000 мм, а также трубки зонда с диапазоном измерений от минус 20 ^оС до плюс 1000 ^оС – по запросу.

Дополнительные элементы поставки

Основные метрологические характеристики ПОЛАР:

Примечания к таблице:

1) – Диапазон измерений зависит от исполнения газоанализатора и определяется заказчиком на этапе оформления заказа в соответствии с перечнем стандартных исполнений.

2) – Для указанного диапазона измерений возможна установка датчика СО с компенсацией по Н₂, что особо оговаривается заказчиком на этапе оформления заказа.

3) – Метрологические характеристики, указанные для канала NO_Х, действительны только при наличии в газоанализаторе каналов измерений NO и NO₂. В случае отсутствия в приборе датчика NO₂ характеристики по каналу NO_Х не нормируются, так как определение суммы оксидов азота проводится в данном случае расчетным методом.

4) – Метрологические характеристики, указанные для канала СО₂, действительны только при наличии в газоанализаторе датчика СО₂. В противном случае характеристики по каналу СО₂ не нормируются, так как определение содержания СО₂ проводится расчетным методом.

5) – Диапазон измерений по каналу температуры газового потока зависит от исполнения пробоотборного зонда и определяется заказчиком на этапе оформления заказа.
Технические характеристики
