БДКГ-224 — Блок детектирования гамма-излучения

Принцип действия блоков детектирования гамма-излучения БДКГ-224

Принцип действия блоков детектирования гамма-излучения БДКГ-224 основан на использовании сцинтилляционного метода дозиметрии рентгеновского и гамма-излучения.

В БД используется тканеэквивалентный сцинтилляционный детектор ионизирующего излучения и фотоэлектронный умножитель (ФЭУ).
Импульсы с выхода ФЭУ поступают на устройство обработки. Устройство обработки подсчитывает число импульсов за единицу времени. Измеренная скорость счета импульсов пропорциональна мощности амбиентного эквивалента дозы. БД по запросу передаёт результаты измерений на внешнее устройство по двух- или четырехпроводному интерфейсу RS422/RS485.

При работе БД в составе аппаратуры возможна реализация следующих режимов:

• режим измерения мощности амбиентного эквивалента дозы, при котором в случае изменения уровня радиации автоматически сбрасываются показания и начинается новый циклусреднения измерений;
• режим измерения мощности амбиентного эквивалента дозы с алгоритмом «скользящего среднего». При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;
• режим измерения мощности амбиентного эквивалента дозы с автоматическим перезапуском. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;
• режим измерения мощности амбиентного эквивалента дозы с перезапуском по команде. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %.

БД начинают работать с момента подачи на них напряжения питания. В случае возникновения неисправности внутренняя система диагностики БД формирует сообщение о
неисправности с указанием кода ошибки.

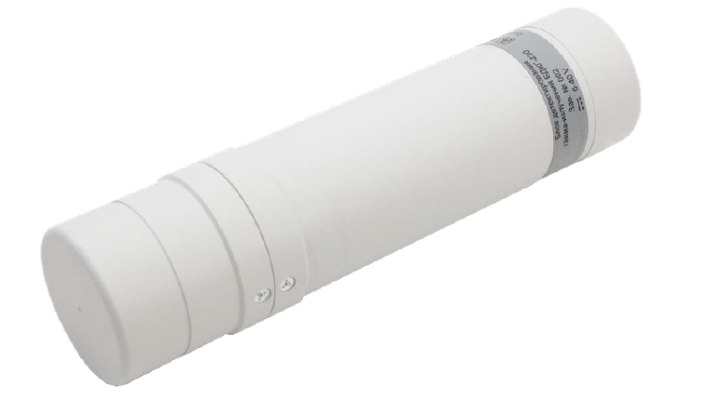

БД представляют собой конструктивно и функционально законченные изделия, размещённые в пылебрызгозащищенном корпусе из алюминиевого сплава с полимерным покрытием. Корпус БД состоит из двух частей: колпачка, под которым располагается детектор, и цилиндрического металлического экрана, в котором расположены электронные узлы. На торцевой поверхности экрана расположен разъём для подключения БД.

Комплект поставки дозиметрического блока детектирования БДКГ-224 с поверкой:

• блок БДКГ-224;
• комплект монтажных частей;
• паспорт с отметкой о поверке, совмещённый с руководством по эксплуатации.

Технические характеристики блока детектирования БДКГ-224:*

* Блок детектирования является постоянно совершенствующимся устройством. Актуальные технические характеристики Вы всегда можете посмотреть в действующем описании типа (либо запросить у менеджеров отдела продаж ЭкоСфера)
