ЭССА-O3/N (ОЗОН) исполнение БС/(Н)/(Р) – Стационарные газоанализаторы

Назначение стационарного газоанализатора ЭССА-Оз с поверкой

Особенности газоанализатора ЭССА-Озон с поверкой:

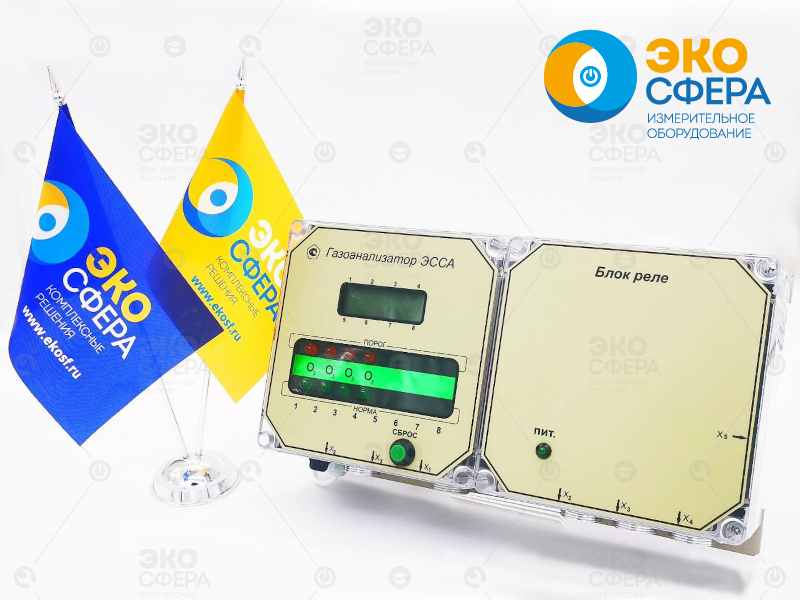

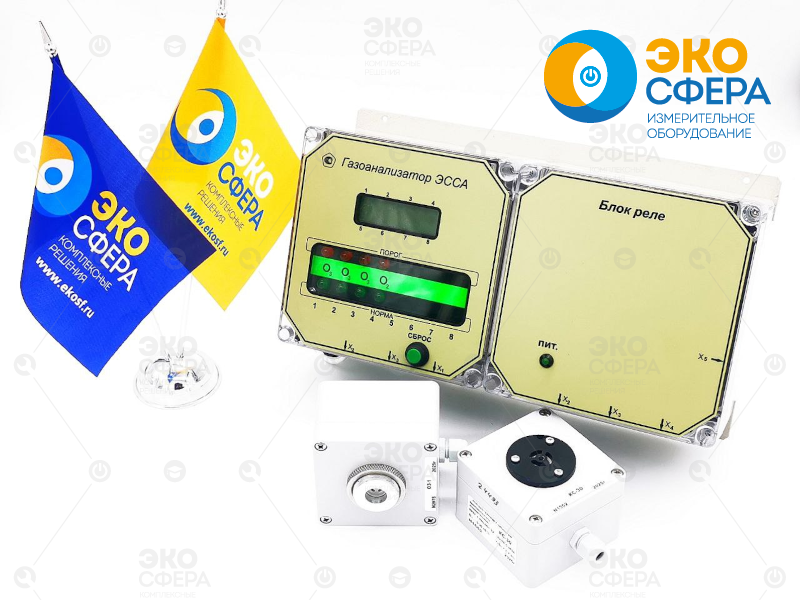

Газоанализаторы состоят из измерительных преобразователей (ИП), устанавливаемых в контролируемой зоне, и блока сигнализации (БС), который обеспечивает электрическое питание ИП, индикацию измеряемой концентрации, световую сигнализацию и выдачу управляющих релейных сигналов на вторичные исполнительные устройства. ИП соединяется с БС двужильным экранированным кабелем, образуя измерительный канал.

Общее число ИП (N), соединяемых с БС – от 1 до 16.

В исполнении Р предусмотрена регистрация превышения пороговых значений и передача данных внешним устройствам по интерфейсу RS – 232.

В состав исполнения Н входят блоки реле (БР), формирующий релейные сигналы для каждого измерительного канала. Один БР обеспечивает работу от 1 до 4 измерительных каналов.

Функции газоанализатора ЭССА-O₃/N (ОЗОН):

• измерение массовой концентрации озона (O3) с помощью электрохимического сенсора, установленного в ИП;
• отдельная для каждого измерительного канала световая сигнализация превышения измеряемой концентрацией значений, заданных как пороги сигнализации;
• формирование общих для всех каналов управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации;
• формирование независимых для каждого измерительного канала управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации, для газоанализаторов исполнения Н;
• отдельная для каждого измерительного канала световая сигнализация неисправности измерительного канала (обрыв или замыкание измерительного кабеля, неисправность ИП);
• индикация текущих значений массовой концентрации озона;
• регистрация по каждому измерительному каналу фактов превышения измеряемой концентрацией любого из порогов и передача данных внешним устройствам по интерфейсу RS – 232 для газоанализаторов исполнения Р.

Варианты поставки газоанализатора ЭССА-О3 с поверкой

1. БС – с блоком сигнализации, состоят из измерительных преобразователей (ИП) и блока сигнализации (БС), обеспечивающего питание ИП, световую сигнализацию и формирование общих релейных сигналов при превышении порогов по любому ИП. Каждый ИП  соединяется с БС двужильным экранированным кабелем КСПЭВГ или аналогичным. Кабель поставляется по отдельному заказу. Общее количество ИП, соединяемых с БС,  от 1 до 16.
2. И – с цифровой индикацией измеряемой концентрации, состоят из ИП и БС с встроенным блоком индикации (БИН). БИН обслуживает от 1 до 8 измерительных каналов. В газоанализаторах с числом измерительных каналов больше 8 устанавливаются два БИН.
3. Р – с цифровой индикацией концентрации измеряемого компонента и связью с компьютером по RS 485, протокол Modbus RTU с помощью программы ЭССА, состоят из ИП, БС с встроенным БИН и блока сопряжения с компьютером (БСК). Один БСК обслуживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 м. Предусмотрена возможность беспроводной связи с пользователем посредством передачи на его GSM терминал / терминалы (сотовый телефон / телефоны) sms-сообщений в случае превышения Порогов, установленных на газоанализаторе.
4. Н – с независимым формированием релейных сигналов для каждого ИП (групп ИП), состоят из ИП, БС и блоков реле (БР); один БР обеспечивает работу от 1 до 4 ИП.

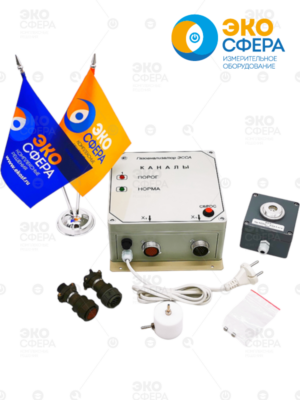

Базовый комплект поставки газоанализатора ЭССА-О3 (Озон) с поверкой включает в себя:

• блок индикации – 1 шт;
• измерительный преобразователь ОЗ-1 (количество – от 1 до 16 – определяется заказчиком в зависимости от количества точек измерения);
• разъём – 2 шт.;
• вставка плавкая – 1 шт.
• насадка градуировочная – 1 шт.

Экранированный кабель для соединения блока индикации и измерительного преобразователя в базовый комплект от производства не входит и приобретается конечным пользователем самостоятельно (в зависимости от необходимой длины кабеля). Длина кабеля – не менее 100 метров.

По дополнительному заказу для газоанализатора ЭССА-О3 (Озон) возможна поставка:

• блока индикации с цифровой индикацией на дисплее
• блока индикации с блоком реле – с возможности формирования релейных сигналов
• блока индикации с регистрации превышения порога и передачей данных по цифровым каналам (RS-485, Ethernet, SMS)

Технические характеристики газоанализатора ЭССА-О3 с поверкой:

Гарантийный срок прибора ЭССА-O₃/N (ОЗОН):

Гарантийный срок, установленный на газоанализатор, составляет 18 месяцев с момента поставки.
