КОЛИОН-1А-01С — Стационарный газоанализатор

Назначение газоанализатора КОЛИОН-1А-01С с первичной поверкой:

Области применения газоанализатора − измерение концентрации вредных веществ в воздухе рабочей зоны.

Газоанализатор может также использоваться для измерения концентрации вредных веществ в атмосферном воздухе и воздухе закрытых помещений, при этом условия эксплуатации должны согласовываться с предприятием-изготовителем.

В отдельных случаях возможно применение газоанализатора для измерения содержания органических и неорганических веществ в искусственных газовых смесях. В этих случаях условия градуировки, эксплуатации и поверки также согласовываются с предприятием-изготовителем.

Газоанализатор фотоионизационным методом измеряет суммарную концентрацию органических и неорганических веществ, в том числе углеводородов нефти (кроме метана, этана и пропана), спиртов (кроме метанола), альдегидов (кроме формальдегида), кетонов, эфиров, аммиака, сероуглерода, сероводорода и других соединений с потенциалом ионизации ниже 10,6 эВ.

КОЛИОН-1А-01С зарегистрирован в Госреестре средств измерений РФ под № 16298-07.Разрешение Госгортехнадзора РФ на применение № РРС 00-26783.

Особенности газоанализатора КОЛИОН-1А-01С:

• удаленный пробоотбор позволяет контролировать загрязненность воздуха при любых, в том числе экстремально низких температурах, а также при наличии в контролируемой зоне веществ с низкой температурой воспламенения (температурный класс Т6);
• детектор газоанализатора не «отравляется» химическими соединениями, в том числе сернистыми соединениями, соединениями свинца и пр;
• газоанализатор сохраняет работоспособность после значительных концентрационных перегрузок, задымления в аварийных ситуациях, не имеет эффектов памяти;

Принцип работы стационарного газоанализатора КОЛИОН-1А-01С с поверкой:

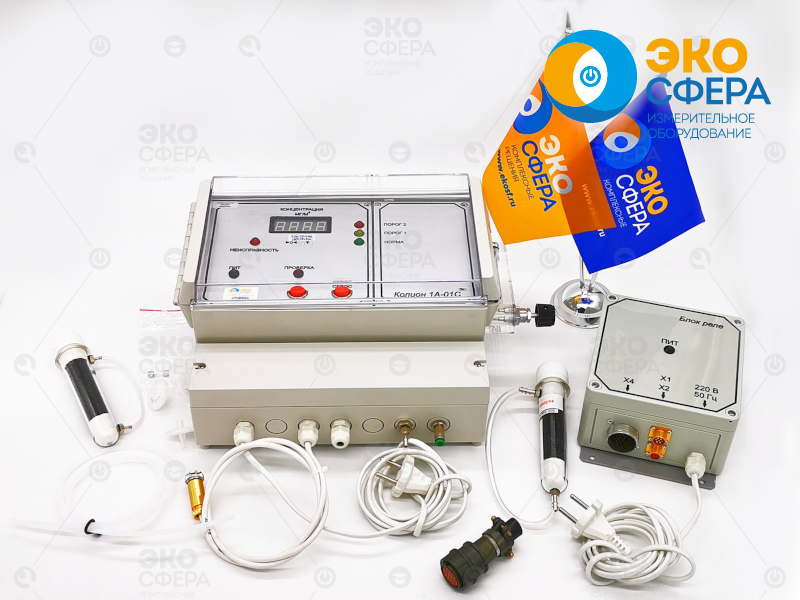

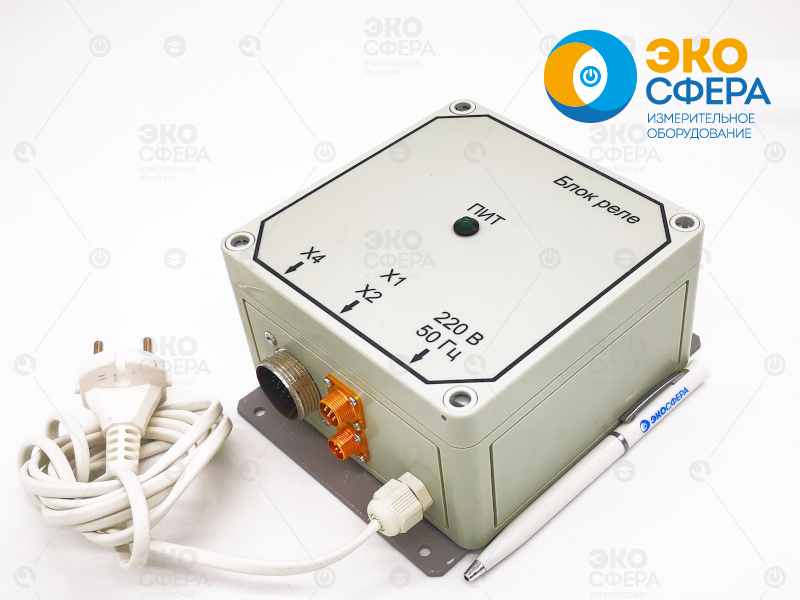

Газоанализатор КОЛИОН-1А-01С состоит из двух блоков: блока измерительного (БИ) и блока реле (БР).

В соответствии с требованиями п. 5.2.3 ГОСТ Р 52350.14-2006 реле газоанализаторов установлены в БР, внутрь которого не попадает анализируемая смесь.

Газоанализатор устанавливается вне взрывоопасной зоны, либо в зоне В1-Б и соединяется с местом отбора пробы трубопроводом подачи анализируемого воздуха (газа) (далее трубопроводу).
Газоанализатор может работать самостоятельно или совместно с устройством принудительной подачи пробы ПРУС-1, в состав которого входит огнепреградитель, исключающий передачу взрыва взрывоопасных газовых смесей с воздухом категории II С по ГОСТ 30852.0-2002 от места установки устройства по трубопроводу к месту отбора пробы. Огнепреградитель имеет маркировку взрывозащиты ExdIICU.

При совместной работе газоанализатора с устройством ПРУС-1 пробоотбор может осуществляться с расстояния до 50 м. В этом варианте газоанализатор соединяется с устройством принудительной подачи пробы ПРУС-1 трубопроводами. Описание устройства принудительной подачи пробы ПРУС-1 приведено в Руководстве по эксплуатации ЯРКГ 2.951.004 РЭ.
При самостоятельной работе газоанализатора пробоотбор может осуществляться с расстояний не более 10 м от места установки газоанализатора и только не из взрывопасной зоны.

Газоанализатор работает в циклическом режиме. Продолжительность цикла составляет 55 с. Измерения производятся в течение 20 с. Измеренная концентрация фиксируется на индикаторе газоанализатора в течение цикла, вплоть до появления результата измерения в следующем цикле.

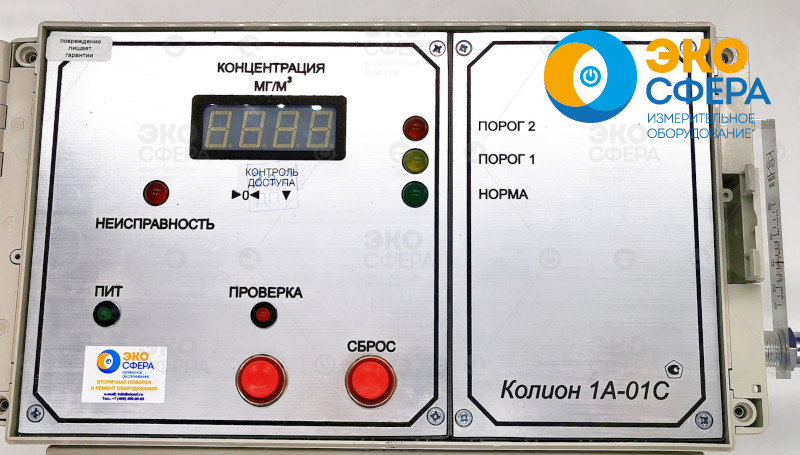

Газоанализатор имеет световую сигнализацию о превышении концентрацией измеряемых веществ заданных пороговых значений (Порог 1, Порог 2). По отдельному заказу может дополнительно вводиться Порог 3.

Для коммутации исполнительных устройств систем сигнализации, вентиляции и т. п. газоанализатор имеет для каждого порога реле с замыкающими и размыкающими контактами, не имеющими гальванической связи с электрическими цепями газоанализатора. Для связи с внешними устройствами газоанализатор имеет токовый выход (4 –20 мА) в диапазоне измерения концентрации с линейной зависимостью тока от концентрации.

Газоанализатор имеет также световую сигнализацию, срабатывающую при неисправности ВУФ-лампы фотоионизационного детектора (ФИД), а также реле, срабатывающее при появлении неисправности.

Комплект поставки газоанализатора стационарного КОЛИОН-1А-01С с поверкой

Технические характеристики газоанализатора КОЛИОН-1А-01С:

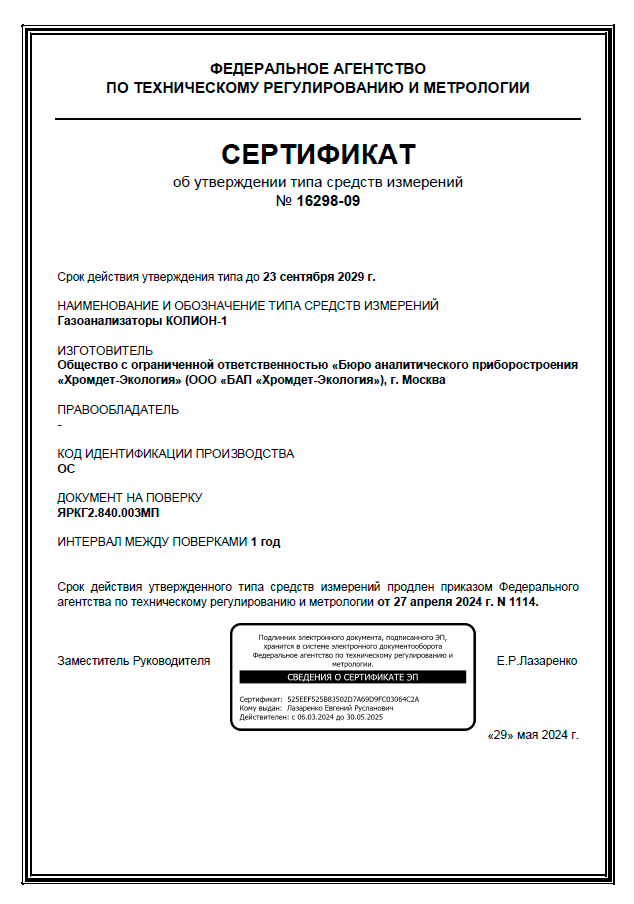

КОЛИОН-1 — Описание типа газоанализатора с поверкой
