MPI-520 – Измеритель параметров электробезопасности электроустановок

Name: Купить MPI-520 | Измеритель параметров электробезопасности
Price: 318780 RUB
Availability: InStock

318 780 ₽ с НДС

Author : Dasha

Срок поставки до 15 дней

Поверка *: Поверка включена в стоимость

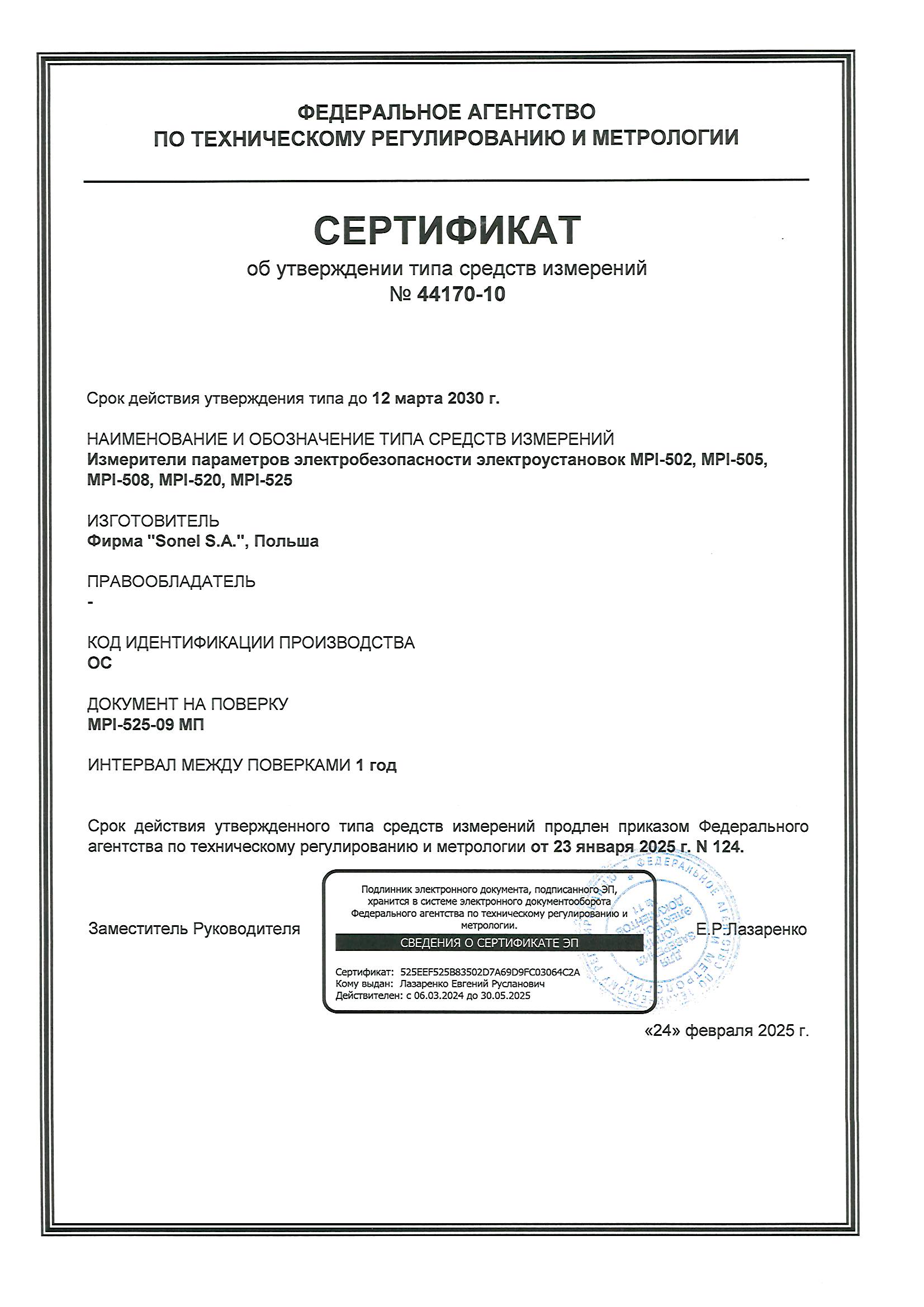

В Госреестре: №44170-10. Межповерочный интервал 1 год

Измеритель параметров электробезопасности электроустановок MPI-520 с первичной поверкой

Измеритель MPI-520 – многофункциональный цифровой измеритель параметров электробезопасности, который применяется при приемо-сдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC, MRP, MIC, TKF и MRU. MPI-520 – это электролаборатория в одном приборе. Расширенная стандартная комплектация включает все необходимое для качественного проведения работ в соответствии с нормативной документацией.

MPI-520 предназначен для измерения: параметров петли короткого замыкания, сопротивления изоляции, переходных сопротивлений контактов и проводников постоянным током, сопротивления заземляющих устройств трехполюсным методом; действующих значений переменного тока, напряжения, частоты и мощности, а также для тестирования параметров УЗО.

Особенности измерителя параметров электробезопасности электроустановок MPI-520

измерение в цепях «фаза-нуль», «фаза-защитный проводник», «фаза-фаза»;
измерение в цепи «фаза-защитный проводник» без срабатывания УЗО;
вычисление ожидаемого тока короткого замыкания;
измерение параметров устройств защитного отключения (УЗО) типа АС, А и B;
измерение параметров УЗО общего типа, с выдержкой времени срабатывания (тип G) и селективных (тип S) с номинальными дифференциальными токами 10, 30, 100, 300, 500 и 1000 мА;
измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
автоматический режим измерения параметров УЗО;
измерение напряжения прикосновения относительно номинального дифференциального тока УЗО;
измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов R_cont током ±200 мА разрешением 0,01 Ом;
измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
измерение напряжения помех;
измерение сопротивления измерительных зондов;
автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов;
измерение сопротивления изоляции напряжением до 1000 В: стандартные величины 50 В, 100 В, 250 В, 500 В, 1000 В;
измерение сопротивления изоляции до 3 ГОм;
измерение сопротивления изоляции с использованием адаптеров AutoISO-1000C;
режим измерения напряжения, тока, активной, реактивной и полной мощности, cos φ (1 фаза);
проверка последовательности чередования фаз;
измерение напряжения переменного тока до 500 В;
сохранение результатов измерений в память;
передача данных на ПК по USB или с использованием беспроводного интерфейса OR-1;
совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.

Комплект поставки на измеритель MPI-520:

Измеритель MPI-520 (1 шт.)
Аккумуляторная батарея NiMH SONEL-07 4,8V (1 шт.)
Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» (1 шт.)
Адаптер автомобильный (12В) (1 шт.)
Зажим «Крокодил» изолированный жёлтый K02 (1 шт.)
Зажим «Крокодил» изолированный красный K02 (1 шт.)
Зарядное устройство для аккумуляторов Z7 (1 шт.)Зонд измерительный для забивки в грунт 30 см (1 шт.)
Зонд острый с разъёмом «банан» голубой (1 шт.)
Зонд острый с разъемом «банан» желтый (1 шт.)
Зонд острый с разъёмом «банан» красный (1 шт.)
Кабель последовательного интерфейса USB (1 шт.)
Кабель сетевой (1 шт.)
Комплект ремней «свободные руки» (1 шт.)
Провод измерительный 1,2 м с разъемами «банан» голубой (1 шт.)
Провод измерительный 1,2 м с разъемами «банан» желтый (1 шт.)
Провод измерительный 1,2 м с разъемами «банан» красный (1 шт.)
Провод измерительный 25 м на катушке с разъемами «банан» красный (1 шт.)
Провод измерительный 50 м на катушке с разъемами «банан» желтый (1 шт.)
Футляр L2 (1 шт.)

Технические характеристики на измеритель MPI-520:

Измерение действующего значения напряжения переменного тока
Диапазон	Разрешение	Погрешность основная
0…299,9 В	0,1 В	± (2 %U + 6 е.м.р.)
300…500 В	1 В	± (2 %U + 2 е.м.р.)
Диапазон частоты 45…65 Гц
Измерение частоты
45,0…65,0 Гц	0,1 Гц	± (0,1% f + 1 е.м.р.)
Диапазон напряжения: 50…500В
Измерение переменного тока (True RMS)
0,0…99,9 мА	0,1 мА	± (5% I + 3 е.м.р.)
100…999 мА	1 мА	± (5% I +5 е.м.р.)
1,00…9,99 A	0,01 A
10,0…99,9 A	0,1 A
100…400 A	1 A
Номинальная частота сети fn: 50 Гц, 60 Гц
Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ
0,00…99,9 Вт	0,1 Вт	± (7% S + 3 е.м.р.)
100…999 Вт	1 Вт
1,00…9,99 кВт	0,01 кВт	± (7% S + 5 е.м.р.)
10,0 к…99,9 кВт	0,1 кВт
100 к…200 кВт	1 кВт
Диапазон напряжения: 0…500 В; Диапазон тока: 0…400 A; Номинальная частота сети fn: 50 Гц, 60 Гц; Число фаз измеряемой цепи: 1; Диапазон отображения cos φ: 0,00..1,00 (разрешение 0,01)
Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L Измерение полного сопротивления петли Zs
0…19,99 Ом	0,01 Ом	± (5% Zs + 3 е.м.р.)
20,0…199,9 Ом	0,1 Ом
200…1999 Ом	1 Ом
Номинальное напряжение работы UnL-N / UnL-L:110/190В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В; Рабочий диапазон напряжений: 95 … 270 В (для ZL-PE и ZL-n) или 95 … 440 В (для ZL-L ) Номинальная частота сети fn: 50 Гц, 60 Гц; Рабочий диапазон частоты: 45 … 65 Гц; Максимальный ток (для 415 В): 41,5 А (10 мс);
Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs
0…19,99 Ом	0,01 Ом	± (5% Zs + 5 е.м.р.) от Zs
Расчет и отображение для Zs< 20 Ом
Измерение ожидаемого тока короткого замыкания I k
0,055…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199],9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA
Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО) Измерение сопротивления петли короткого замыкания Zs
0…19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.)
20,0…199,9 Ом	0,1 Ом	± (6% Zs+ 5 е.м.р.)
200…1999 Ом	1 Ом
Не вызывает срабатывания выключателей УЗО с IΔn 30 мA; Номинальное рабочее напряжение Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В; Рабочий диапазон напряжений: 95…270 В; Номинальная частота сети fn: 50 Гц, 60 Гц; Рабочий диапазон частоты: 45…65 Гц; Контроль правильности соединения зажима PE при помощи электрода касания.
Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs
0..19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.)
Расчет и отображение для величины Zs< 20 Ом
Показания тока короткого замыкания Iк
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA
Измерение параметров отключения УЗО
Номинальное напряжение работы Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В; Рабочий диапазон напряжений: 95…270 В; Номинальная частота сети fn: 50 Гц, 60 Гц; Рабочий диапазон частоты: 45…65 Гц.
Измерение времени отключения tA УЗО
Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
Общего типа	0,5 I_Δn	0..300 мс	1 мс	± (2% tA+ 2 е.м.р.)*
	1 I_Δn
	2 I_Δn	0…150 мс
	5 I_Δn	0…40 мс
Селективный	0,5 I_Δn	0..500 мс
	1 I_Δn
	2 I_Δn	0…200 мс
	5 I_Δn	0…150 мс
* – для IΔn =”10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)
Измерение сопротивления защитного заземления RE
Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мА	0,01″ кОм ..5,00 кОм	0,01 кОм	4 мА	0…+10% RE ± 8 е.м.р.
30 мA	0,01 кОм ..1,66 кОм		12 мА	0…+10% RE ± 5 е.м.р.
100 мA	1 Ом..500 Ом	1 Ом	40 мA	0…+5% RE ± 5 е.м.р.
300 мA	1 Ом..166 Ом		120 мA
500 мA	1 Ом..100 Ом		200 мA
1000 мA	1 Ом..50 Ом		400 мA
Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току
Диапазон	Разрешение	Номинальный ток		Основная погрешность
0..9,9 В	0,1 В	0,4* I_Δn		0..10% UB ± 5 е.м.р.
10..99,9 В				0..15% UB
Измерение тока отключения IA для синусоидального дифференциального тока
Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	3,3..10,0 мA	0,1 мA	0,3 x I_Δn..1,0 x I_Δn	± 5% I_Δn
30 мA	9,0..30,0 мA
100 мA	33..100 мA	1 мA
300 мA	90..300 мA
500 мA	150..500 мA
1000 мA	330..1000 мA
Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки; Время протекания тока измерения …………………………. макс. 3200 мс.
Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA
10 мA	4,0..20,0 мA	0,1 мA	0,35 x I_Δn..2,0 x I_Δn	± 10 % I_Δn
30 мA	12,0..30,0 мA		0,35 x I_Δn..1,4 x I_Δn	±10 % I_Δn
100 мA	40..140 мA	1 мA
300 мA	120..420 мA
500 мA	200..700 мA
Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки Время протекания тока измерения ………………………….. макс. 3200 мс.
Измерение тока отключения УЗО ( IA) для постоянного дифференциального тока
10 мA	4,0..20,0 мA	0,1 мA	0,2 x I_Δn..2,0 x I_Δn	± 10 % I_Δn
30 мA	12..60 мA	1 мA
100 мA	40..200 мA
300 мA	120..600 мA
500 мA	200..1000 мA
Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки; Время протекания тока измерения ………………………….. макс. 5040 мс
Измерение сопротивления заземляющего устройства ( RE)
Диапазон	Разрешение	Основная погрешность
0,00…9,99 Ом	0,01 Ом	± (2% RE+ 4 е.м.р.)
10,0…99,9 Ом	0,1 Ом	± (2% RE+ 3 е.м.р.)
100…999 Ом	1 Ом
1,0…1,99 кОм	0,01 кОм
Измерительное напряжение: 25 В или 50 В RMS; Измерительный ток: 20 мA, синусоидальный RMS 125 Гц (для fn=”50 Гц) и 150 Гц (для fn=60 Гц); Блокирование измерения при напряжении помех UN>24 В Максимальное напряжение помех (измерение) UNmax=100 В Максимальное сопротивление вспомогательных зондов: 50 кОм
Измерение сопротивления вспомогательных зондов RH, RS
000…999 Ом	1 Ом	± (5% (RS+RE+RH) + 3 е.м.р.)
1,00…9,99 кОм	0,01 кОм
10,0…50,0 кОм	0,1 кОм
Измерение напряжения помех Внутреннее сопротивление: около 100 кОм
0..100 В	1 В	± (2% U + 3 е.м.р.)
Измерение переходных сопротивлений контактов и проводников током ± 200 мA
0,00…19,99 Ом	0,01 Ом	± (2% R + 3 е.м.р.)
20,0…199,9 Ом	0,1 Ом
200…400 Ом	1 Ом
Напряжение на открытых зажимах: 4…9 В; Исходящий ток при R < 2 Ом: мин. 200 мA; Компенсация сопротивления измерительных проаодников; Измерение двунаправленным током.
Измерение активного сопротивления малым током
0,00…199,9 Ом	0,1 Ом	± (3% R + 3 е.м.р.)
200…2000 Ом	1 Ом
Напряжение на открытых зажимах: 4…9 В; Исходящий ток < 8 мA; Звуковой сигнал для измеряемого сопротивления < 30 Ом±50%; Компенсация сопротивления измерительных проводов.
Измерение сопротивления изоляции
* – для адаптеров WS-03 и WS-04, Un=” 100В
0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.) [± (5% RISO+ 8 е.м.р.)]*
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…500 MОм	1 MОм
* – для адаптеров WS-03 и WS-04, Un=” 250В
0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.) [± (5% RISO+ 8 е.м.р.)]*
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…999 MОм	1 MОм
* – для адаптеров WS-03 и WS-04, Un=” 500В
0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.) [± (5% RISO+ 8 е.м.р.)]*
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…999 MОм	1 MОм
1,00…2,00 ГОм	0,01 ГОм	± (4% RISO+ 6 е.м.р.) [± (5% RISO+ 8 е.м.р.)]*
* – для адаптеров WS-03 и WS-04, Un=” 1000В
0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…999 MОм	1 MОм
1,00…3,00 ГОм	0,01 ГОм	± (4% RISO+ 6 е.м.р.)
Напряжения измерения: 50 В, 100 В, 250 В, 500, 1000 В; Погрешность формирования испытательного напряжения (R [Ом] x 1000*Un [В]): – 0 + 10% от установленной величины; Обнаружение опасного напряжения перед началом измерения; Разряд емкости измеряемого объекта; Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления; Измерение напряжения на разъемах +RISO, -RISO в диапазоне: 0..440 В; Измерительный ток < 2 мА.
Последовательность фаз
Указания последовательности фаз: прямая, обратная; Диапазон напряжений сети UL-L: 95…500 В (45…65 Гц); Отображение величины межфазных напряжений.
