Октафон-М — Блок питания измерительных микрофонов и антенн
183 000 ₽ с НДС
Поставляется взмаен снятого с производства в 2015 году блока питания ОКТАФОН
Срок поставки до 10 дней
прибор не внесен в Госреестр СИ РФОКТАФОН-М — Трехканальный блок питания для микрофонов и антенн
ОКТАФОН-М предназначен для подключения измерительных конденсаторных микрофонов (как преполяризованных, так и требующих напряжения поляризации 200В) к вторичным приборам: вольтметрам, осциллографам, анализаторам спектров и системам сбора данных. Прибор обеспечивает питание микрофонных предусилителей и подачу напряжения поляризации 200В на микрофонные капсюли.
Особенности блока питания ОКТАФОН-М:
ОКТАФОН-М может также использоваться для подключения пьезоэлектрических датчиков вибрации или давления (ICP, IEPE, Deltatron, Isotron и аналогичных) с помощью адаптера 110А-IEPE, а также для подключения электрических и магнитных антенн П6-70, П6-71 и аналогичных. ОКТАФОН-М имеет три входа для подключения первичных преобразователей (микрофонов, датчиков, антенн), три выхода по напряжению для подачи сигнала на вторичные приборы.
Техничесикие характеристики Октафон-М:
| Количество входных каналов: | 3 (разъемы Switchcraft 5-pin) |
| Питание микрофонного предусилителя: | ± 18 В (биполярное) |
| Напряжение поляризации микрофонных капсюлей: | 0 В; 200 В (переключение) |
| Усиление сигнала: | 0 дБ |
| Максимальное входное напряжение: | ± 15 В |
| Выходы сигнала: | 3 (BNC) |
| Уровень собственных электрических шумов (с предусилителем Р110, Р200; при закороченном входе с эквивалентом микрофона емкостью 18 пФ): | < 3 мкВ (с учетом коррекции А по ГОСТ 17187 и МЭК 61672-1) |
| Частотный диапазон: | Определяется присоединенным первичным преобразователем |
| Питание: | 4 элемента типа АА, 500 мА |
| Габаритные размеры: | 125 х 85 х 35 мм |
Многоканальные измерения с применением блока Октафон-М:
Приборы Экофизика-110А в исполнении HF и Экофизика-111В позволяют проводить одновременные многоканальные измерения акустических характеристик. Для одновременного измерения шумовых характеристик по 2-4 каналам могут использоваться две принципиальные схемы подключения микрофонов и предусилителей к BNC-входам (IEPE) индикаторных блоков Экофизика-111В и Экофизика-110А (HF):
- Прямое подключение ICP/IEPE микрофонных предусилителей к IEPE входам (только для преполяризованных микрофонов);
- Подключение через микрофонный блок питания Октафон-М (рекомендуемое).
Примечание. Экофизика-110А (HF) имеет отдельный микрофонный вход для прямого подключения одного микрофонного предусилителя.
Сравнительные характеристики этих двух способов подключения нескольких микрофонов приведены ниже:
| Прямое подключение IEPE- предусилителей |
Подключение через микрофонный блок питания Октафон-М | |
| Применяемые микрофонные предусилители: | P410 | Р200
P110 |
| Применяемые микрофонные капсюли: | Только преполяризованные
MP201 или аналоги |
Как преполяризованные, так и требующие внешней поляризации 200 В
МК-265, ВМК-205 и аналоги МК-233, М-201 и аналоги МК301 и аналоги MP201 |
| Возможная длина соединительных кабелей: | до 10 метров | до 60 метров |
| Возможность измерения уровней звукового давления в слышимом диапазоне по 2-4 каналам: | Да | Да |
| Возможность измерения инфразвука: | Нет | Да |

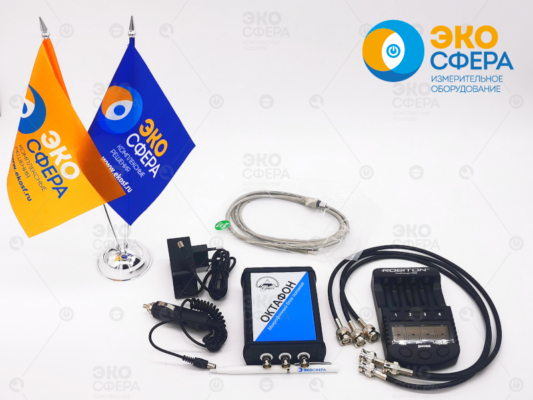

Комплект поставки ОКТАФОН-М:
- микрофонный блок питания ОКТАФОН-М;
- комплект соединительных кабелей;
- блок питания;
- зарядное устройство для аккумуляторов;
- USB-кабель;
Подключение микрофонов через блок питания Октафон-М реализуется следующим образом:
- Микрофонные капсюли устанавливаются на стандартные микрофонные предусилители.
- Предусилители подключаются к микрофонному блоку питания Октафон-М. Длина соединительных кабелей может быть от 0,5 до 60 метров.
- Блок питания Октафон-М обеспечивает подачу питания на предусилители и подачу напряжения поляризации 200В (отключаемая опция).
- Для подключения блока Октафон-М к ICP/IEPE-входам приборов Экофизика-110А или Экофизика-111В используется адаптер прямого входа ЭКВ-110-3.
Данная схема показана наглядно на картинке:
1 отзыв на Октафон-М — Блок питания измерительных микрофонов и антенн
Добавить отзыв
Вам также будет интересно…
Борис –
Применяю для подключения всего разнообразия первичных преобразователей (различные микрофоны, Аксели…) к Смарту и другим различным анализаторам спектра, осциллографу и т.д.
Хотелось бы побольше возможных первичных преобразователей, подключаемых через данный блок питания (+/- 18В): НЧ-магнитная и электрическая антенны, симметричный предусилитель напряжения, ИК-зонды и т.д и т.п.
Будем пытаться адаптировать преобразователи сторонних производителей.
