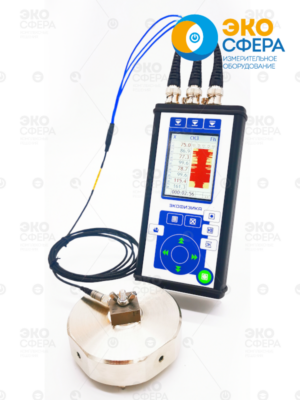

Пример индикации измеряемых уровней вибрации в шумомере-виброметре ЭКОФИЗИКА-ВИБРОШУМ

ЭКОФИЗИКА-ВИБРОШУМ - Шумомер + трехосевой виброметр — изображение 20

Индикаторный блок, входящий в комплект поставки шумомера-виброметра ЭКОФИЗИКА ВИБРОШУМ (в комплекте с дополнительным режимом узкополосного спектрального анализа)

ЭКОФИЗИКА-ВИБРОШУМ – Шумомер + трехосевой виброметр (проверка работоспособности шумомера)

ЭКОФИЗИКА-ВИБРОШУМ – Высокочастотное исполнение шумомера + трехосевоого виброметра в комплекте с дополнительным микрофонным капсюлем до 100 кГц и калибратором АК-1000

ЭКОФИЗИКА-ВИБРОШУМ – Шумомер + трехосевой виброметр

Индикаторный блок, входящий в комплект поставки шумомера-виброметра ЭКОФИЗИКА ВИБРОШУМ

Микрофон МК-233 (или М-201), входящий в комплект поставки шумомера-виброметра ЭКОФИЗИКА ВИБРОШУМ

Предусилитель Р200К, входящий в состав комплекта шумомера-виброметра ЭКОФИЗИКА ВИБРОШУМ

Вибродатчик трехосевой, входящий в состав шумомера-виброметра ЭКОФИЗИКА ВИБРОШУМ

Осуществляем доставку по всей России

Возможна поставка через госзакупки

Сервисное обслуживание и поверка

Наличный и безналичный расчёт

ЭКОФИЗИКА-ВИБРОШУМ — Шумомер + трехосевой виброметр

Name: ЭКОФИЗИКА-ВИБРОШУМ - Шумомер + трехосевой виброметр - ЭкоСфера
Price: 640000 RUB
Availability: InStock

От: Первоначальная цена составляла 660 000 ₽.Текущая цена: 640 000 ₽. с НДС

Author : Oleg

Техническое задание на ЭКОФИЗИКА-ВИБРОШУМ (нажмите, чтобы скачать)

Срок поставки до 10 дней

Поверка *: Поверка включена в стоимость

В Госреестре: №48906-12. Межповерочный интервал 1 год

ЭКОФИЗИКА-ВИБРОШУМ — Четырёхканальный шумомер-виброметр, анализатор спектра (с поверкой)

Базовые функции ЭКОФИЗИКА-ВИБРОШУМ	Дополнительные функции (по доп. заказу, в базовый комплект не входит)
☑ возможность измерения уровня инфразвука в диапазоне до 20 Гц;	☑ возможность измерения уровня ультразвука до 100 кГц
☑ возможность измерения уровня звука в диапазоне 20 — 20 000 Гц;	☑ возможность проведения БПФ-анализа;
☑ возможность измерения уровня ультразвука до 40 000 Гц;	☑ возможность подключения датчиков для измерения физических факторов;
☑ возможность измерений общей и локальной вибрации по осям X,Y,Z одновременно	☑ возможность применения в сфере защиты информации под требования ФСТЭК;
☑ возможность измерение Leq и проведения 1/1- и 1/3 октавного анализа;	☑ возможность применения в сфере аттестации помещений;
☑ широкий диапазон измерений уровня звука от 22 до 139 дБА;	☑ возможность проведения многоканальных измерений уровней шума и вибрации в нескольких точках и др.;

Шумомер-виброметр ЭКОФИЗИКА-ВИБРОШУМ предназначен для:

измерения инфразвука в диапазоне частот до 20 Гц;
измерения звука в диапазоне частот от 20 Гц до 12 500 Гц;
измерения ультразвука в диапазоне от 12 500 Гц до 40 000 Гц;
измерения общей вибрации одновременно по трём осям (X, Y, Z) в диапазоне 0,8 Гц – 160 Гц;
измерения локальной вибрации одновременно по трём осям (X, Y, Z) в диапазоне 6,3 Гц – 1250 Гц;
измерения шума и вибрации одновременно по четырём каналам (актуально в т.ч. для лабораторий, занимающийся оценкой рабочих мест водителей).

По дополнительному заказу (в базовый комплект не входит, оговаривается в индивидуальном порядке) шумомер-виброметр ЭКОФИЗИКА-ВИБРОШУМ обеспечивает:

возможность узкополосного спектрального анализа;
возможность проведения измерения уровней шума, вибрации, напряженности ЭМП промышленной частоты в сфере инженерно-экологических изысканий;
возможность измерения параметров физических факторов (ЭМП, микроклимат, световая среда);
возможность измерения уровней шума и/или вибрации в нескольких точках (до четырёх точек — по дополнительному заказу возможна поставка комплектов для измерения уровней шума и вибрации в 16-ти измерительных точках);
возможность оценки пиковых значений скорости вибрации и определение частоты доминирующей составляющей по ГОСТ Р 52892-2007 (для вибрационных процессов на частотах от 8 Гц);
возможность обработки результатов измерений, передаваемыми из ЭКОФИЗИКИ в компьютер в реальном времени в режиме телеметрии;
возможность оценки в области аттестации помещений на предмет защищённости информации от утечек по виброакустическому каналу;
наряду с измерением виброускорения — возможность измерения виброскорости и виброперемещения;
возможность проведения измерений, сопровождающиеся высокими уровнями шума (до 170 дБ)

Шумомер-виброметр ЭКОФИЗИКА-ВИБРОШУМ в зависимости от согласованной с нашими инженерами комплектации применяется испытательными лабораториями при измерении уровней шума и вибрации в рамках проведения специальной оценки условий труда, производственного контроля, технических испытаний, инженерно-экологических изысканий и др.

Измеритель уровней шума и вибрации ЭКОФИЗИКА-ВИБРОШУМ с поверкой:

прошёл гос. испытания и внесён в Государственный реестр средств измерений Российской Федерации;
является шумомером 1 класса по ГОСТ 17187, ГОСТ Р 53188.1 (МЭК 61672-1);
является виброметром по ГОСТ ИСО 8041;
имеет встроенные октавные и 1/3-октавные фильтры прибора удовлетворяют 1-му классу по ГОСТ 17168 и МЭК 61260;
имеет возможность расширения своих возможностей — по дополнительному заказу обеспечивает измерение параметров микроклимата, электрических и магнитных полей (как переменных так и постоянных).

Назначение шумомера-виброметра ЭКОФИЗИКА-ВИБРОШУМ с поверкой:

Чётырехканальный шумомер-виброметр, анализатор спектра ЭКОФИЗИКА-ВИБРОШУМ предназначен для измерения уровней звука, инфразвука и ультразвука в диапазоне частот до 40 000 Гц, а также для измерения общей и локальной вибрации по осям X, Y, Z одновременно.

Область применения шумомера-вибромера с поверкой ЭКОФИЗИКА-ВИБРОШУМ:

Специальная оценка условий труда (СОУТ) (по дополнительному заказу возможна поставка в комплекте для измерения уровней ультразвука до 100 кГц).
Производственный контроль;
Санитарно-экологический контроль шума, вибрации, инфра- и ультразвука;
Измерение звуковой мощности;
Контроль вибрации зданий и строительных конструкций;
Измерение вибрационных характеристик машин;
Измерение импульсных процессов;
Экологический мониторинг;
Строительная акустика;
Научные исследования.

Шумомер-виброметр ЭКОФИЗИКА-ВИБРОШУМ имеет следующие отличительные особенности:

класс 1 по ГОСТ 17187-2010 (МЭК 61672-1);
прямое подключение микрофонов и вибродатчиков;
функция проведения анализа в 1/1-, 1/3-октавном спектрах;
функция измерения эквивалентного уровня звука;
измерение уровня звука — класс 1 по ГОСТ 17187-2010 (МЭК 61672-1)
функции БПФ и селективного микровольтметра-частотомера (доп. опция)
возможность измерения уровня инфразвука до 20 Гц;
возможность измерения уровня звука в диапазоне частот 20 — 20 000 Гц;
возможность измерения уровня ультразвука до 40 кГц;
возможность измерения ультразвука до 100 кГц (по доп. заказу)
одновременное измерение шума и трехкомпонентной вибрации;
одновременное измерение звука и воздушного ультразвука;
одновременное измерение звука и инфразвука;
измерение вибрации одновременно в четырех точках в диапазоне частот до 10 кГц;
индикация результатов измерений по четырем каналам одновременно;
возможность применения микрофонов с внешней и встроенной поляризацией (200В, 0В);
измерение процентилей L_n, звуковой экспозиции, дозы вибрации и других статистических показателей;
набор режимов измерения адаптирован для вибро-акустических приложений;
графический индикатор обеспечивает несколько вариантов представления измеряемых данных — от таблицы до графика и способен работать при температурах до -10 ^оС;
подсветка дисплея и подстройка контрастности позволяют использовать прибор в условиях как плохой, так и избыточной освещенности;
хорошая эргономика позволяет в полевых условиях держать и управлять прибором одной рукой;
металлический корпус предохраняет прибор от механических воздействий и обеспечивает долгий срок службы электроники;
мультиязычное меню;
обмен файлами данных с компьютером через USB порт;
собственная энергонезависимая память 4 Гб;
дополнительный цифровой порт для передачи данных или оцифрованных сигналов в компьютер в режиме реального времени;
дополнительное ПО превращает связку прибор-компьютер в мощную измерительную систему.

Пример проведения измерения эквивалентного уровня звука Leq в 1/1 октавном спектре.

Пример проведения измерения эквивалентного уровня звука Leq в 1/3 октавном спектре.

Пример вывода данных в табличном виде при проведении оценки уровней звука в октавном спектре.

Пример отображения результатов измерения корректированных уровней вибрации в табличном виде.

Набор измерительных программ «Санитарная виброакустика ЭФБ-HF»

«Санитарная виброакустика ЭФБ-HF» — это один из типовых наборов измерительных программных модулей, которым оснащаются комплекты прибора Экофизика-110А в исполнении «HF-Белая».

Предназначен, в первую очередь, для измерений виброакустических факторов с целью санитарно-гигиенической оценки.

Набор измерительных программ «Санитарная виброакустика ЭФБ-HF»

Санитарная виброакустика ЭФБ-HF включает в себя:

Измерительно-программный модуль	Количество каналов	Измеряемые величины	Рекомендации по применению
ЭкоЗвук ЭФБ-110А	1	Текущие, максимальные и минимальные уровни звука с коррекциями А, С, Z, AU и временными характеристиками F, S, I, 1с, эквивалентные (Leq) и пиковые (Пик) уровни звука, уровни звуковой экспозиции (звукового воздействия) LE. Текущие, максимальные и минимальные уровни звукового давления в октавных и третьоктавных полосах частот в диапазоне от 1,6 Гц до 20 кГц. Текущие, максимальные, минимальные и эквивалентные общие уровни звукового давления инфразвука FI (Лин) и G	Гигиенические и технические измерения шума, инфразвука и низкочастотного воздушного ультразвука. Любые измерения, которые предписано проводить шумомерами 1 класса точности. Аттестация помещений
Общая вибрация ЭФБ-HF	3 (XYZ или XYA)	Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fk, Fm (Лин 1 — 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV. Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 0,8 Гц — 160 Гц	Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
Локальная вибрация ЭФБ-HF	3 (XYZ или XYA)	Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fh (Лин 8 — 1000 Гц) и Wh, полная вибрация. Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 6,3 Гц — 1250 Гц	Измерения локальной вибрации
П6-70 ЭФБ-HF, П6-71 ЭФБ-HF	1	Частотный анализ сигналов напряжения, поступающих с выхода усилителей магнитных или электрических измерительных антенн, для последующего расчета напряженности переменного магнитного (электрического) поля или магнитной индукции в различных нормируемых полосах частот до 300 кГц	Измерения напряженности магнитного и электрического полей промчастоты и в диапазоне до 300 кГц при подключении антенн П6-70 и П6-71
Ультразвук 40кГц	1	Уровни звука (УЗ), уровни звукового давления (УЗД) и спектры в слышимой и ультразвуковой областях частот	Гигиенические и общетехнические измерения шума и воздушного ультразвука; частотный анализ вибраций
Шум + Вибрация	4	Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fk, Fm (Лин 1 — 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm. Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fh (Лин 8 — 1000 Гц) и Wh. Текущие, максимальные и минимальные уровни звука с коррекциями А, С, Z и временными характеристиками F, S, I, эквивалентные (Leq) и пиковые (Пик) уровни звука	Одновременное измерение корректированного ускорения общей и локальной вибрации и уровней звука, воздействующих на человека

По дополнительному заказу ЭКОФИЗИКА-110АВ4 дооснащается следующими измерительными режимами:

Цифровые измерители-DIN — Набор режимов для подключения следующих цифровых датчиков с поверкой:

П3-80-ЕН500. Измеритель переменных электрических и магнитных полей
П3-80-Е. Измеритель электростатических полей
П3-81-01. Измеритель геомагнитных полей
П3-81-02. Измеритель постоянных магнитных полей и полей промчастоты
ТТМ-2-04. Измеритель скорости потока воздуха
еЛайт-DIN. Люксметр-яркомер-пульсуметр
ЭкоТерма-1. Измеритель параметров микроклимата (снят с производства)
Эколайт-01-DIN. Люксметр-яркомер-пульсметр (снят с производства)

Цифровые измерители-DIN - Набор режимов для подключения цифровых датчиков — Цифровые измерители-DIN — Набор режимов для подключения цифровых датчиков

Набор измерительных программ «Инженерная виброакустика ЭФБ-НF»

Инженерная виброакустика ЭФБ-HF — это типовой набор измерительных программ прибора Экофизика-110А в исполнении «HF-Белая».

Позволяет производить базовые измерения виброакустических параметров.

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнении «HF-Белая» содержит программы Регистратор сигналов и MIC:UsbAudio.

Состав набора «Инженерная виброакустика ЭФБ-HF»:

Измерительная программа	Измеряемые величины	Рекомендации по применению
1/3-октавный анализатор MXYZ	1/3-октавные спектры 0,8 Гц — 20 кГц; 1/3-октавные спектры с экранной частотной коррекцией; 1/1-октавные спектры 1 Гц — 16 кГц (синтезированные)	Общетехнические измерения шума, вибрации, инфразвука и других динамических величин
БПФ-анализатор MXYZ	Узкополосный спектральный анализ в полосе частот до 48 кГц по четырем каналам	Анализ шума и вибраций механизмов и машин
1/12-октавный анализатор MIC	1/12-октавные спектры от 102,9 Гц до 9716 Гц	Инженерные и метрологические измерения
Микровольтметр MIC	Измерения уровней напряжения в селективных полосах частот шириной от 1 Гц до 100 Гц в диапазоне до 48 кГц	Метрология, контроль качества источников сигналов (тифоны, свистки, гудки и пр.) по частоте и уровню
Микровольтметр HF	Измерение уровней напряжения в селективных полосах частот шириной от 2 Гц до 1000 Гц в диапазоне до 500 кГц	Анализ электромагнитных излучений и иных высокочастотных процессов
Ультразвук 100кГц	Уровни звукового давления (УЗД) в слышимой и ультразвуковой областях частот до 100 кГц	Гигиенические и общетехнические измерения акустических показателей в ультразвуковой области частот
П6-70 ЭФБ-HF, П6-71 ЭФБ-HF	Частотный анализ сигналов напряжения, поступающих с выхода усилителей магнитных или электрических измерительных антенн, для последующего расчета напряженности переменного магнитного (электрического) поля или магнитной индукции в различных нормируемых полосах частот до 300 кГц	Измерения напряженности магнитного и электрического полей промчастоты и в диапазоне до 300 кГц при подключении антенн П6-70 и П6-71
БПФ-вибро AXYZ	Узкополосный спектральный анализ вибрационного сигнала в диапазоне частот до 24 кГц по одному каналу	Анализ вибраций механизмов и машин
Виброконтроль ЭФБ-HF	Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения, скорости и перемещения с фильтрами A (виброускорение в заданной полосе частот), V (виброскорость в заданной полосе частот), D (виброперемещение в заданной полосе частот); Текущие, максимальные и минимальные уровни ускорения в 1/3-октавных полосах частот в диапазоне 0,8 Гц — 10 кГц; Пик-фактор скорости в полосе частот 0,8 — 10 кГц	Анализ вибраций механизмов и машин

Индикаторный блок комплекта ЭКОФИЗИКА-ВИБРОШУМ имеет следующие возможности:

диспетчер датчиков управляет реестром единиц измерений, картотеками датчиков и калибраторов, функциями калибровки;
список доступных датчиков открывается непосредственно в измерительной программе;
графическая хронограмма позволяет видеть развитие процесса в реальном времени;
многошаговый откат на несколько секунд назад позволяет исключить из рассмотрения испорченные данные;
виброакустический калькулятор выделяет участки хронограмм и рассчитывает результаты измерений только для выбранных событий;
постобработка файлов мультизаписи теперь может осуществляться самим прибором без применения компьютера;
функция группового замера позволяет объединить несколько однократных замеров в общем файле и затем получить средние, максимальные и минимальные значения, а также стандартную неопределенность на экране прибора;
встроенный блокнот — рабочий журнал измерений в текстовом формате;
1/3-октавный анализ с экранными коррекциями спектра;
возможность использования производных единиц измерения (например, получение спектров виброскорости и виброперемещения для датчика ускорения);
регистратор виброакустических сигналов может работать независимо от набора измерительных программ;
телеметрия реального времени через порт USB без использования адаптеров интерфейса DOUT.

Базовый комплект поставки шумомера-трехосевого виброметра ЭКОФИЗИКА-ВИБРОШУМ с первичной поверкой:

4-канальный измерительно-индикаторный блок Белая ЭКОФИЗИКА-110А-HF-L;
набор измерительно-программных модулей «Санитарная виброакустика ЭФБ-HF» (предназначен для санитарно-гигиенических измерений, в т.ч. для специальной оценки условий труда и производственного контроля);
предусилитель микрофонный Р200К;
микрофон свободного поля М-201 (для измерения уровней звука, инфразвука, ультразвука от 30 дБА; 14 мВ/Па, до 40 кГц (поставляется в базовом комплекте по умолчанию) (или альтернатива ВМК-201);

или микрофон ВМК-205 (для измерения уровней Звука, инфразвука от 20 дБА (коммунальные шумы); 50 мВ/Па, до 20 кГц (поставляется взамен М-201 по желанию Заказчика);

датчик вибрации 3-компонентный 1V151HC-10 , 10 мВ/g, ICP/IEPE*;
сумка наплечная-кофр СТАНДАРТ-ES;
удлинительный кабель 5 метров для предусилителя;
комплект переходников для измерения общей и локальной вибрации FIX-ES3;
комплект аккумуляторов;
экран ветрозащитный;
зарядное устройство с дополнительным комплектом аккумуляторов и сетевым блоком питания;
держатель шумомера телескопический;
руководство по эксплуатации с формуляром и документом о поверке.

* Примечание — возможна поставка вибродатчика с более высокой чувствительностью.

По дополнительному заказу для шумомера-виброметра ЭКОФИЗИКА-ВИБРОШУМ поставляются следующие рекомендованные доп. опции:

Технические характеристики шумомера-виброметра ЭКОФИЗИКА-ВИБРОШУМ

Технические характеристики комплекте ЭКОФИЗИКА-ВИБРОШУМ в качестве шумомера:
Количество каналов	1
Удовлетворяемые стандарты и класс точности	Шумомер интегрирующий-усредняющий 1 класса по ГОСТ Р 53188.1, МЭК 61672-1
Модели подключаемых микрофонов (в базовом комплекте поставки поставляется с одним микрофонным капсюлем)	ВМК-205, МК-265, МК-233, М-201, МК-301, МК-401 ВМК-402А
Диапазон измерений	22-150 дБА, 11-139 дБ (в 1/3-октавах) при микрофоне 50 мВ/Па По дополнительному заказу возможна поставка микрофона для измерения уровней звука до 170 дБ.
Частотные характеристики шумомера	А, С, Z, AU (МЭК 61012), FI, G (ИСО 7196)
Технические характеристики комплекта ЭКОФИЗИКА-ВИБРОШУМ в качестве виброметра:
Количество измерительных каналов	Возможно подключение до 4-х каналов измерения вибрации (в т.ч. возможно измерение уровней вибациии в 4-х точках одновременно)
Удовлетворяемые стандарты и класс точности	Виброметр по ГОСТ ИСО 8041
Типы подключаемых вибродатчиков (в базовом комплекте поставки поставляется с одним вибродатчиком)	1V151HC-100, 1V151HC-10, иные виды (тип вибродатчика оговаривается с заказчиком в зависимости от конкретной измерительной задачи)
Диапазон измерений	80 – 184 дБ отн. 10^-6 м/с² (1V151HC-10) 60 – 164 дБ отн. 10^-6 м/с² (1V151HC-100) 55 – 174 дБ отн. 10^-6 м/с² (в октавных полосах 31,5-1000 Гц) (АР2029-100) 63 – 174 дБ отн. 10^-6 м/с² (в октавных полосах 2-8 кГц) (АР2029-100) По дополнительному заказу возможна поставка вибродатчиков с более низкой границей диапазона измерения виброускорения от 30 дБ
Частотные характеристики виброметра	W_b, W_c, W_d, W_e, W_j, W_k, W_m, W_h; F_k, F_m, F_h
Технические характеристики ЭКОФИЗИКА-ВИБРОШУМ в качестве анализатора спектра:
Количество каналов	Возможно подключение до 4-х каналов измерения шума (в т.ч. возможно измерение шума в 4-х точках одновременно)
Первичные преобразователи	микрофоны, датчики давления, вибропреобразователи, измерительные антенны
Характеристики октавных фильтров	1 – 16000 Гц, класс 1 по МЭК 61260
Характеристики 1/3-октавных фильтров (доп. опция, в базовый комплект не входит)	0,8 – 100 000 Гц, класс 1 по МЭК 61260
Характеристики 1/12-октавных фильтров (доп. опция, в базовый комплект не входит)	100 – 10000 Гц, класс 1 по МЭК 61260
Узкополосный анализ (БПФ) (доп. опция, в базовый комплект не входит)	Количество точек в окне анализа: 1024, Объем выборки (в зависимости от диапазона анализа): от 375 до 96000, Количество усреднений (в зависимости от диапазона анализа): от 1 до 256, Количество линий БПФ, выводимых на индикатор: 200, Перекрытие: 87%, ZOOM: от 4 до 32, Усреднение: линейное, линейное с накоплением.
Диапазон входных напряжений	10-139 дБ отн. 1 мкВ
Диапазон измерений УЗД	10-139 дБ отн. 20 мкПа (при микрофоне 50 мВ/Па)
Технические характеристики ЭКОФИЗИКА-ВИБРОШУМ в качестве микровольтметра (доп. опция, в базовый комплект не входит):
Частотный диапазон	1-500 000 Гц
Минимальное разрешение по частоте	1 Гц
Погрешность	2%

Сервисные функции:

Модульная структура	Функции прибора сгруппированы в несколько независимых друг от друга измерительных программ
Запоминание калибровочных данных	Для каждого канала прибор может хранить несколько калибровок: для микрофона, для двух вибродатчиков, для измерительных антенн, по напряжению, для произвольного первичного преобразователя

Измерительные конфигурации:

Анализ-4 (4 канала) (доп. опция, в базовый комплект не входит)	LF: 1/3-окт. 0,8-160 Гц; Wk, Wd, Wm, Wb, FI, Fk, Fm; MF: 1/3-окт. 6,3-1250 Гц; Wh, Fh; HF: 1/3-окт. 25-40000 Гц; A, C; EF: 1/3-окт. 1-10000 Гц; Мультизапись, запись сигнала; 4 окна представления результатов
ЭкоЗВУК (1 канал)	Уровни звука: А, С, Z (Лин), AU (F, S, I, Пик, Leq); УЗД: 1/3-октавы 1,6 – 20000 Гц, 1/1-октавы: 2-16000 Гц (S, F, Leq); Инфразвук: FI (Лин), G, 2-16 Гц (окт.), 1,6-20Гц (1/3 октавы); Статистика: L1-L99; Мультизапись, мониторинг, запись сигнала; 8 окон представления результатов
Общая вибрация (3 канала)	Коррекции: Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm; Октавы: 1 Гц – 125 Гц; 1/3-октавы: 0,8 Гц – 160 Гц; Врем.хар-ки: 1 с, 5с, 10 с, Пик, Leq; Измеряемые величины: a, MTVV, VDV; Индикация: м/с2 и дБ; Мультизапись, мониторинг, запись сигнала; 5 окон представления результатов
Локальная вибрация (3 канала)	Коррекции: Wh, Fh; Октавы: 8 Гц – 1000 Гц; 1/3-октавы: 6,3 Гц – 1250 Гц; Врем.хар-ки: 1 с, 5с, 10 с, Пик, Leq; Измеряемые величины: a, A(8); Индикация: м/с2 и дБ; Мультизапись, мониторинг, запись сигнала; 5 окон представления результатов
Селективный микровольтметр (доп. опция, в базовый комплект не входит)	Ширина полосы пропускания: от 1 до 100 Гц в частотном диапазоне 1-480000 Гц; Выбор частоты сигнала с помощью встроенной функции; БПФ с последующим автоматическим отслеживанием частоты; БПФ: 1024 точки, 200 линий, полоса анализа от 187 до 480000 Гц
1/12-октавный анализ (1 канал) (доп. опция, в базовый комплект не входит)	1/12 октавы: 100 – 10000 Гц
Е/Н-метр (1 канал) (доп. опция, в базовый комплект не входит)	Специализированные фильтры для измерения ЭМП с помощью антенн П6-70 и П6-71

Виды записи в память:

Мультизапись	Автоматическая запись всех измеренных величин с выбираемым шагом в течение выбираемого интервала
Мониторинг	Автоматическая поминутная запись средних, максимальных и минимальных величин за прошедшую минуту
Сигнал	Запись оцифрованного сигнала
BMP	Запись графического файла («копия экрана прибора» может быть напрямую распечатана на фотопринтере)
Постобработка оцифрованных сигналов	Записанные сигналы могут быть воспроизведены и обработаны (измерены) непосредственно самим прибором или переписаны в компьютер для постобработки

Шумомер-виброметр-анализатор спектра ЭКОФИЗИКА-ВИБРОШУМ с поверкой возможно дооснастить следующими комплектующими:

Наименование доп. опции:	Измерительные функции:	Стоимость, руб:
П3-80-ЕН500	Одновременное измерение напряженности электрических и магнитных полей в полосах частот 25 Гц, 50 Гц, … 675 Гц, 5-2000 Гц, 2 – 400 кГц, 10-30 кГц	308 400
П6-70 / П6-71	Измерение напряженности магнитного (П6-70) и электрического (П6-71) поля в диапазоне частот 5 Гц – 500 кГц.	214 800
П3-80Е	Измерение напряженности ЭСП	107 300
П3-81-мТл	Цифровой антенный преобразователь постоянного магнитного поля (выдает цифровые значения напряженности магнитного поля в трех направлениях, модуль вектора напряженности, значение напряженности МП на частоте 50 Гц) Диапазон: 0,1 — 50 мТл	140 400
П3-81-мкТл	Цифровой антенный преобразователь слабого постоянного (геомагнитного) магнитного поля (выдает цифровые значения напряженности магнитного поля в трех направлениях, модуль вектора напряженности) Диапазон: 1 — 500 мкТл	140 400
ЭкоТерма-1	Одновременное измерение параметров температуры и влажности воздуха (в т.ч. точки росы и тепловой нагрузки среды / ТНС), а также атмосферного давления	Снята с производства. Взамен поставляется МЕТЕОСКОП-М
ТТМ-2-04-DIN	Измерение скорости воздушного потока с цифровым выходом DIN	0
еЛайт / ЭкоЛайт-DIN	Измерение освещенности, яркости и пульсации	60 000
КВ-160	Виброкалибратор с поверкой.	375 600
АТ01m	Виброкалибратор с поверкой.	195 000
АК-1000	Калибратор акустический с поверкой	294 000
Сумка для Экофизики	Сумка для транспортировки (уже входит в базовый комплект поставки)	от 7 500 (стоимость зависит от размеров сумки)
Protect-ES	Защитный кейс для транспортировки	23 000
Signal +	Комплект программного обеспечение для постообработки результатов измерения (отображение результатов измерения в графическом и табличном виде)	от 51 600
Аттестованные МВИ	Аттестованные методики выполнения измерений под требования Росаккредитации	по запросу

Техническое задание на ЭКОФИЗИКА-ВИБРОШУМ (нажмите, чтобы скачать)

ДОКУМЕНТАЦИЯ НА ОБОРУДОВАНИЕ

Паспорт на шумомер-анализатор спектра Экофизика-110А

Руководство по эксплуатации ЭКОФИЗИКА-110А-HF-L (до 48 кГц)

Руководство по эксплуатации ЭКОФИЗИКА-110А-HF (до 500 кГц)

Описание типа шумомера-виброметра, анализатора спектра Экофизика-110А (Экофизика-110А-HF)

Перечень методических документов по измерениям шума и вибрации

МИ ПКФ 12-006. Методики прямых измерений уровней шума и вибрации приборами ОКТАВА и ЭКОФИЗИКА

«ВОПРОС-ОТВЕТ»

1. Где найти диапазоны и погрешности измерений шума и вибрации для приборов Октава и Экофизика? Как правильно заполнить проект области аккредитации?

Вопрос:

При заполнении области аккредитации нам необходимо правильно указать диапазоны и погрешности измерений на шумомер-виброметр ЭКОФИЗИКА.

Но в паспортах и руководствах по эксплуатации на средства измерения мы часто не находим нужных сведений. Что делать в данной ситуации?

Ответ:

Вы, по-видимому, пытаетесь найти нужную информацию в разделе “Технические характеристики”. В этом разделе, как правило, приводятся сведения о различных аспектах, влияющих на точность приборов: класс шумомера, характеристика направленности, основная погрешность, линейный рабочий диапазон, влияние внешних факторов и т.п. Чтобы рассчитать по этим данным погрешность конкретного измерения, необходимо провести определенную работу.

Пользователям шумомеров-виброметров Октава и Экофизика мы рекомендуем обращать внимание на тот раздел руководства по эксплуатации, где описаны методики измерений. Методика измерений в обязательном порядке включает в себя сведения о диапазоне и показателях точности.

Для пользователей приборов ОКТАВА-101АМ/110А, ОКТАВА-110А-ЭКО, ОКТАВА-101ВМ/110В, ЭКОФИЗИКА, ЭКОФИЗИКА-110А, ЭКОФИЗИКА-110В составе сборник методик прямых однократных измерений МИ ПКФ12-006, который является частью их эксплуатационной документации. В этом сборнике Вы найдете данные по диапазонам, погрешностям и многое другое.

Сборник МИ ПКФ 12-006 бесплатно предоставляется всем покупателям наших приборов при поставке. Мы также рекомендуем следить за обновлениями методик, так как МИ ПКФ 12-006 – это живой документ, в который регулярно вносятся поправки.

МИ ПКФ 12-006. Методики прямых измерений уровней шума и вибрации приборами ОКТАВА и ЭКОФИЗИКА

2. Как перевести показания виброметра м/с²в Дб при использовании виброкалибратора

Вопрос:

Приобрели у Вас виброкалибратор с поверкой, но возникли трудности при проверке работоспособности виброметра – в паспорте на виброкалибратор указан выдаваемый уровень калибровочного сигнала, равный 10 м/с², но наш виброметр в третьоктавных спектрах отображает результаты измерений в Децибеллах.
Как перевести показания из м/с² в Децибелл ?

Ответ:

Ваш вопрос часто встречается среди наших заказчиков, пользующихся приобретёнными виброкалибраторами AT01m.

Для проверки правильности работы измерительного тракта (проверки калибровки) виброметров из серии Октава и Экофизика с помощью портативного виброкалибратора следует измерить уровень ускорения в 1/3-октавной полосе, соответствующей частоте виброкалибратора (160 Гц для АТ01m), и сравнить с фактическим уровнем калибровочного сигнала.
Не имеет смысла сравнивать с уровнем сигнала калибратора корректированные уровни W_d, W_h, W_f и проч.: в этом случае необходимо вводить дополнительные поправки на весовую функцию соответствующей коррекции, что может стать источником дополнительных ошибок.

Фактическое значение уровня сигнала калибратора указано в актуальном свидетельстве о поверке или в паспорте.
Номинальное значение уровня тестового сигнала калибраторов серии АТ01m – 10,0 м/с².
Величина 10,0 м/с², выраженная в логарифмических единицах, равна 140,0 дБ отн. 10^-6 м/с².

Дополнительно приведем перевод типовых значений тестового сигнала калибратора в дБ в единицы измерения м/с²:

139,8 дБ отн. 10^-6 м/с² – 9,77 м/с²
139,9 дБ отн. 10^-6 м/с² – 9,89 м/с²
140,0 дБ отн. 10^-6 м/с² – 10,00 м/с²
140,1 дБ отн. 10^-6 м/с² – 10,12 м/с²
140,2 дБ отн. 10^-6 м/с² – 10,23 м/с²

Самостоятельно указанное в свидетельстве значение можно перевести из дБ в м/с2 и обратно по формулам:

$a=a_0 10^frac {L_p} {20}$ , где а – значение вибрационного ускорения в м/с2, а₀ – опорное значение виброускорения в м/с2, L_p– измеренный уровень виброускорения в дБ (отн. a₀).

$L_a=20 log_{10} frac {a}{a_0}$ , где L_а– уровень ускорения вибрации в дБ (отн. a₀), а – измеренное значение вибрационного ускорения в м/с², а₀ – опорное значение виброускорения (в м/с²).

3. Как измерить виброскорость, ускорение, перемещение в заданной полосе частот?

Вопрос:

Как измерить виброскорость, ускорение, перемещение в заданной полосе частот?

Ответ:

КАК ИЗМЕРИТЬ ВИБРОСКОРОСТЬ В ЗАДАННОЙ ПОЛОСЕ ЧАСТОТ.

Измерения проводятся в режиме «1/3-октавный анализатор спектра».
До начала измерений необходимо установить правильные настройки так, чтобы показания на экран прибора выводились в м/с (все показания будут выражены в дБ отн. 5х10^-8 м/с).
Для этого необходимо из окна измерений перейти в меню измерительного режима нажатием клавиши [Меню].
Далее необходимо проверить настройки датчика согласно приведённой ниже схеме:

При использовании 3-канального датчика AP2082M необходимые настройки нужно провести для всех каналов: X, Y, Z.
После настройки результаты измерений будут отображаться на экране прибора в м/с, выраженных в дБ отн. 5х10^-8 м/с. В этом можно убедиться, если в режиме измерений посмотреть в нижний правый угол прибора: там отображается единица измерения [м/с], то есть прибор отображает результаты измерения виброскорости.

Чтобы получить результаты измерений в определённой полосе частот, прибору нужно указать нижнюю и верхнюю границу частотной полосы, для которой он будет рассчитывать результат измерения виброскорости.
Чтобы установить границы зоны суммирования, то есть задать верхнюю и нижнюю частоты интересующей нас частотной полосы, нужно в режиме измерений «1/3-октавный анализатор» по нажатию клавиши [ДАННЫЕ] переключить контроль на регулировку зоны суммирования.

Результат измерения виброскорости в заданной
полосе частот отображается рядом с меткой Sum, дБ.

Полученное значение можно перевести из дБ в линейные единицы (м/с) по формуле:

где:

v – значение виброскорости в м/с,
v₀ — опорное значение виброскорости в м/с (v₀=5×10^-8 м/с),
Lv- измеренный уровень виброскорости в дБ (отн. v₀).

КАК ИЗМЕРИТЬ ВИБРОУСКОРЕНИЕ В ЗАДАННОЙ ПОЛОСЕ ЧАСТОТ.

1 способ. Измерения проводятся в режиме «1/3-октавный анализатор спектра».

Аналогично измерениям виброскорости в заданной полосе частот можно измерить виброускорение.
До начала измерений необходимо установить правильные настройки так, чтобы показания на экран прибора выводились в м/с² (все показания будут выражены в дБ отн. 1х10-6 м/с²).
Для этого необходимо из окна измерений перейти в меню измерительного режима нажатием клавиши [Меню].
Далее необходимо проверить настройки датчика согласно приведённой ниже схеме:

При использовании 3-канального датчика AP2082M необходимые настройки нужно провести для всех каналов: X, Y, Z.
После настройки результаты измерений будут отображаться на экране прибора в м/с2, выраженных в дБ отн. 1х10-6 м/с². В этом можно убедиться, если в режиме измерений посмотреть в нижний правый угол прибора: там отображается единица измерения [м/с2], то есть прибор отображает результаты измерения виброускорения.

Чтобы получить результаты измерений в определённой полосе частот, прибору нужно указать нижнюю и верхнюю границу частотной полосы, для которой он будет рассчитывать результат измерения виброускорения.
Чтобы установить границы зоны суммирования, то есть задать верхнюю и нижнюю частоты интересующей нас частотной полосы, нужно в режиме измерений «1/3-октавный анализатор» по нажатию клавиши [ДАННЫЕ] переключить контроль на регулировку зоны суммирования.

Результат измерения виброускорения в заданной
полосе частот отображается рядом с меткой Sum, дБ.

Полученное значение можно перевести из дБ в линейные единицы (м/с²) по формуле:
где:

a – значение виброускорения в м/с²,
a₀ — опорное значение виброускорения в м/с² (a0=1×10^-6 м/с²),
La- измеренный уровень виброускорения в дБ (отн. a₀).

2 способ. Для измерения виброускорения в полосе частот 10 – 10000 (Гц) можно воспользоваться режимом «Локальная вибрация».

Для этого в режиме «Локальная вибрация» перейти в окно «Все СКЗ и Пик».

С помощью контекстных клавиш выбрать фильтр Fh и линейные единицы ускорения м/с². В результате на экране будут выведены значения виброускорения в полосе частот 10 – 10000 (Гц) в м/c² c различными временными коррекциями (Leq, 1 сек, 5 сек, 10 сек), его максимальные и пиковые значения.

КАК ИЗМЕРИТЬ ВИБРОПЕРЕМЕЩЕНИЕ В ЗАДАННОЙ ПОЛОСЕ ЧАСТОТ.

Измерения проводятся в режиме «1/3-октавный анализатор спектра».
До начала измерений необходимо установить правильные настройки так, чтобы показания на экран прибора выводились в м (все показания будут выражены в дБ отн. 1х10^-12 м).
Для этого необходимо из окна измерений перейти в меню измерительного режима нажатием клавиши [Меню].

Далее необходимо проверить настройки датчика согласно приведённой ниже схеме:
При использовании 3-канального датчика AP2082M необходимые настройки нужно провести для всех каналов: X, Y, Z.
После настройки результаты измерений будут отображаться на экране прибора в м, выраженных в дБ отн. 1х10^-12 м. В этом можно убедиться, если в режиме измерений посмотреть в нижний правый угол прибора: там отображается единица измерения [м], то есть прибор отображает результаты измерения виброперемещения.

Чтобы получить результаты измерений в определённой полосе частот, прибору нужно указать нижнюю и верхнюю границу частотной полосы, для которой он будет рассчитывать результат измерения виброперемещения.
Чтобы установить границы зоны суммирования, то есть задать верхнюю и нижнюю частоты интересующей нас частотной полосы, нужно в режиме измерений «1/3-октавный анализатор» по нажатию клавиши [ДАННЫЕ] переключить контроль на регулировку зоны суммирования.
