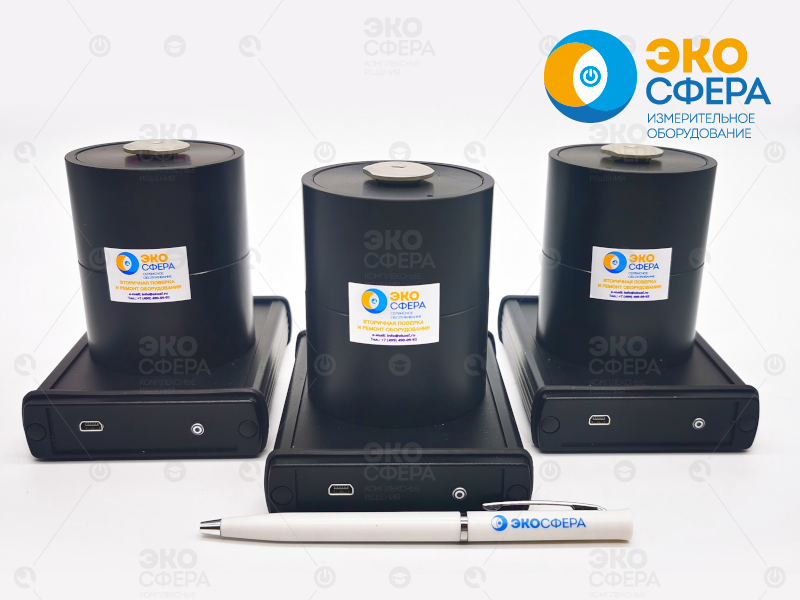

КВ-160 – Виброкалибратор
241 000 ₽
В наличии

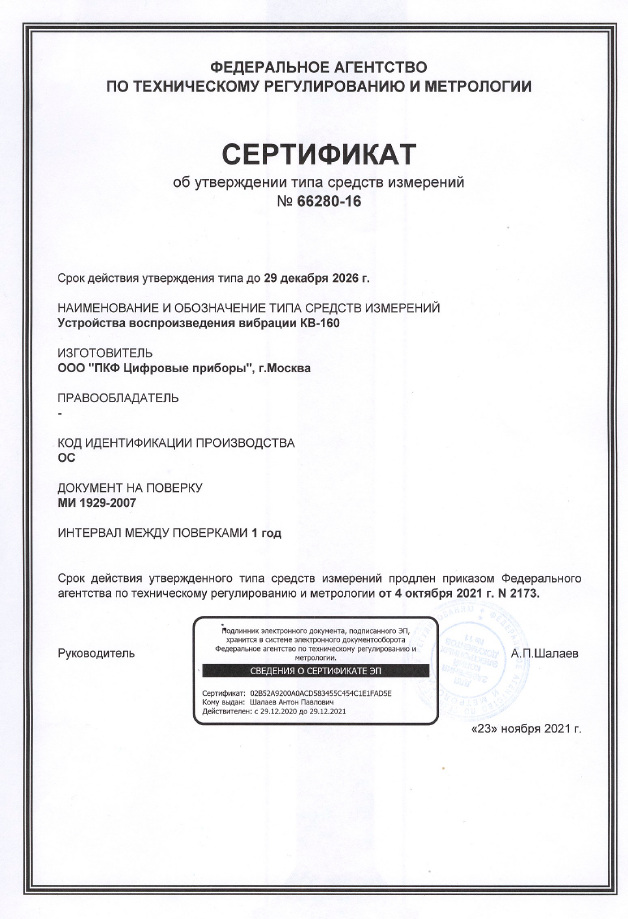

В Госреестре: №66280-16. Межповерочный интервал 1 годКВ-160 – Виброкалибратор с поверкой
Портативный виброкалибратор КВ-160 предназначен для проведения экспресс-калибровки и проверки работоспособности и исправности различных вибропреобразователей массой до 180 г. или до 300 г.
Устройство воспроизведения вибрации КВ-160 с первичной поверкой применимо для проверки работоспособности следующих виброметров:
- виброметр Экофизика;
- виброметр Ассистент;
- виброметр Svan (Сван);
- виброметр Алгоритм;
- виброметр Октава и др.
Виброкалибратор КВ-160 выполняет функции портативного вибрационного калибратора при полевых и лабораторных измерениях вибрации.
В этом качестве КВ-160 воспроизводит вибрационный сигнал с заданными частотой и амплитудой для проверки виброизмерительной аппаратуры.
КВ-160 – это портативный прибор (масса не более 850 г), который работает от встроенной батареи или от внешнего источника постоянного тока напряжением 5 В DC (например, через порт USB). Устройство заключено в компактный металлический корпус, надежно устанавливается на горизонтальных поверхностях.
Виброкалибратор КВ-160 выпускается в двух вариантах исполнения:
- Виброкалибратор КВ-160-10 (воспроизводимое ускорение 10 м/с2);
- Виброкалибратор КВ-160-1 (воспроизводимое ускорение 1 м/с2).
Максимальная масса проверяемого вибропреобразователи (датчика вибрации) составляет, в зависимости от исполнения калибратора вибрационного КВ-160, 180 г или 300 г.
Устройство KB-160 с первичной поверкой генерирует на вибростоле вибрационный сигнал с номинальным среднеквадратичным значением (СКЗ) ускорения:
- для исполнения КВ-160-10: 10 м/с2,
- для исполнения КВ-160-1: 1 м/с2.
Примечание: указанные значения включают в себя массу самого вибропреобразователя и монтажных приспособлений.

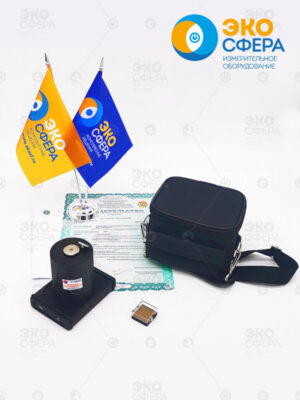

Базовая комплектация виброкалибратора КВ-160:
- Устройство воспроизведения вибрации КВ-160;
- Кофр;
- Паспорт;
- Комплект элементов питания;
- Мастика для установки вибродатчика;
- Свидетельство о поверке.
Технические характеристики виброкалибратора КВ-160:
| Техническая характеристика: | Значение: |
| СКЗ ускорения вибрации | – для исполнения КВ-160-10: 10 м/с2, – для исполнения КВ-160-01: 1 м/с2 |
| Номинальное значение частоты вибрации | 159,155 Гц |
| Предельно допустимое отклонение СКЗ ускорения при нормальных условиях и массе нагрузке до 100 г | 2% |
| Предельно допустимое отклонение СКЗ ускорения во всем диапазоне рабочих внешних условий | 3% |
| Предельно допустимое отклонение частоты | 0,5% |
| Коэффициент нелинейных искажений, не более | 3% |
| Масса проверяемого вибропреобразователя | – для КВ160-10: 0-180 г – для КВ160-01: 0-300 г |
| Время стабилизации после включения | <10 с (для массы до 120 г)<30 c (для массы 120 г - 300 г) |
| Питание | 4 батарейки (AA), внешнее, 5 VDC (опция) |
| Электромагнитная совместимость | ГОСТ 30804.4.3-2013 (IEC 61000-4-3:2006) для степени жесткости 2 |
| Габаритные размеры, не более | 105 мм х 115 мм х 85 мм |
| Масса, не более | 850 г |
| Диапазон рабочих температур | от 0° С до плюс 50° С |
| Гарантийный срок | 2 года |
Паспорт виброкалибратора КВ-160
Описание типа устройства воспроизведения вибрации КВ-160
Проспект с описанием виброкалибратора КВ-160
ВОПРОС-ОТВЕТ:
1. Как перевести показания виброметра из м/с в Дб при использовании виброкалибратора?
ВОПРОС:
Приобрели у Вас виброкалибратор с поверкой, но возникли трудности при проверке работоспособности виброметра – в паспорте на виброкалибратор указан выдаваемый уровень калибровочного сигнала, равный 10 м/с2, но наш виброметр в третьоктавных спектрах отображает результаты измерений в Децибеллах.
Как перевести показания из м/с2 в Децибелл?
ОТВЕТ:
Ваш вопрос довольно-таки часто встречается среди наших заказчиков, пользующихся приобретёнными виброкалибраторами.
Для проверки правильности работы измерительного тракта (проверки калибровки) виброметров из серии Октава и Экофизика с помощью портативного виброкалибратора следует измерить уровень ускорения в 1/3-октавной полосе, соответствующей частоте виброкалибратора (160 Гц для КВ-160), и сравнить с фактическим уровнем калибровочного сигнала.
Не имеет смысла сравнивать с уровнем сигнала калибратора корректированные уровни Wd, Wh, Wf и проч.: в этом случае необходимо вводить дополнительные поправки на весовую функцию соответствующей коррекции, что может стать источником дополнительных ошибок.
Фактическое значение уровня сигнала калибратора указано в актуальном свидетельстве о поверке или в паспорте.
Номинальное значение уровня тестового сигнала калибраторов серии КВ-160 – 10,0 м/с2.
Величина 10,0 м/с2, выраженная в логарифмических единицах, равна 140,0 дБ отн. 10-6 м/с2.
Дополнительно приведем перевод типовых значений тестового сигнала калибратора в дБ в единицы измерения м/с2:
139,8 дБ отн. 10-6 м/с2 – 9,77 м/с2
139,9 дБ отн. 10-6 м/с2 – 9,89 м/с2
140,0 дБ отн. 10-6 м/с2 – 10,00 м/с2
140,1 дБ отн. 10-6 м/с2 – 10,12 м/с2
140,2 дБ отн. 10-6 м/с2 – 10,23 м/с2
Самостоятельно указанное в свидетельстве значение можно перевести из дБ в м/с2 и обратно по формулам:
где а – значение вибрационного ускорения в м/с2, а0 – опорное значение виброускорения в м/с2, Lp- измеренный уровень виброускорения в дБ (отн. a0).
где Lа- уровень ускорения вибрации в дБ (отн. a0), а – измеренное значение вибрационного ускорения в м/с2, а0 – опорное значение виброускорения (в м/с2).
