Инструкция по калибровке виброметра

Как калибровать виброметр?

Инструкция по работе с виброкалибратором.

Для проверки калибровки (чувствительности) виброметров серии Экофизика, Октава, Ассистент, Алгоритм, Сван (Svan) выполняют следующие действия:

Инструкция по калибровке виброметра

  1. Подготовить виброметр и виброкалибратор к работе в соответствии с их руководствами по эксплуатации.
  2. Установить датчик на калибратор. Если датчик однокомпонентный (AP-98, АР2037, АР99-100 и аналоги), то датчик крепят с помощью шпильки или мастики на вибростол калибратора.
    Если датчик трёхкомпонентный (AP2082, АР2038), то для проверки канала Z датчик крепят с помощью шпильки, винта или мастики, а для проверки каналов X и Y – с помощью мастики, либо с помощью адаптера, обеспечивающего возможность ориентирования акселерометра по двум остальным осям.
    При установке датчика на калибратор следить за кабелем датчика – он не должен перегибаться и переламываться.
    Примечание. Вибростол – площадка в верхней части калибратора.
  3. Включить виброметр в нужный режим измерений (например для виброметров Экофизика/Октава: «ОбВиб-Эко-3»«ЛокВиб-Эко-1» и т.п.).
    Примечание: частотный диапазон виброметра в этом режиме должен охватывать Инструкция по калибровке виброметрана частоту калибратора (для АТ01 и 394С06 – примерно 160 Гц)
  4. Запустить измерения.
  5. Убедиться, что прошло достаточное время, указанное в РЭ для достижения начальной стабилизации.
  6. Включить калибровочный сигнал.
  7. Если допускает режим измерения, убедиться, что в спектре вибрации присутствует четко выраженный пик в третьоктавной полосе 160 Гц (частота сигнала, генерируемого калибратором). При отсутствии такой возможности следует убедиться в работоспособности калибратора «на ощупь».
  8. Снять показания виброметра на характеристике «1 сек» в 1/3-октавной полосе 160 Гц.
  9. Если датчик трёхкомпонентный, то пункты 4-7 повторить для оставшихся каналов, устанавливая датчик на вибростол калибратора так, чтобы проверяемая ось была направлена вертикально и выбирая на приборе соответствующий этой оси канал. Выключать прибор при перестановках датчика, выходить из измерительного режима и останавливать измерения не нужно (при этом отсоединять датчик от прибора нельзя).
  10. Проверка калибровки считается успешной, если показания виброметра совпадают с калибровочным уровнем в пределах +/-0,5 дБ.
ВНИМАНИЕ!

Для проверки калибровки не следует использовать сервисные режимы «Калибровка», «Автокалибровка» и т.п.

Проверка калибровки не должна сопровождаться изменением калибровочных настроек виброметра. Её не следует путать с собственно калибровкой, которая выполняется заводом-изготовителем или аккредитованной поверочной лабораторией.

О тестовом сигнале виброкалибратора. Как перевести показание виброметра из м/с2 в Дб

Для проверки правильности работы измерительного тракта (проверки калибровки) виброметров из серии Октава и Экофизика с помощью портативного виброкалибратора следует измерить уровень ускорения в 1/3-октавной полосе, соответствующей частоте  виброкалибратора (160 Гц для АТ01m),  и сравнить с фактическим уровнем калибровочного сигнала.

Не имеет смысла сравнивать с уровнем сигнала калибратора корректированные уровни Wd, Wh, Wf и проч.: в этом случае необходимо вводить дополнительные поправки на весовую функцию соответствующей коррекции, что может стать источником дополнительных ошибок.

Фактическое   значение уровня сигнала калибратора указано  в  актуальном свидетельстве  о  поверке или в паспорте.

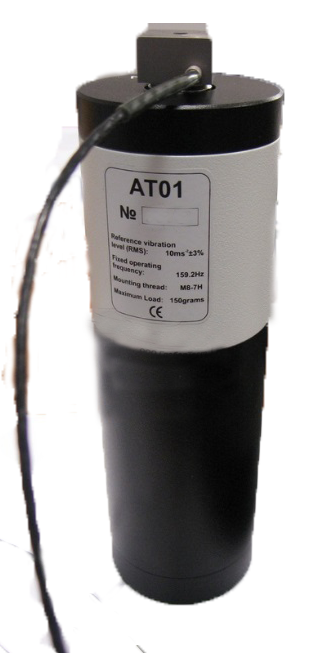

Номинальное  значение уровня тестового сигнала калибраторов  серии АТ01m – 10,0 м/с2.

Величина  10,0  м/с2, выраженная в логарифмических единицах, равна 140,0 дБ отн. 10-6 м/с2.

Дополнительно приведем перевод типовых значений тестового сигнала калибратора в дБ в единицы измерения м/с2:

  • 139,8 дБ отн. 10-6 м/с2  – 9,77 м/с2
  • 139,9 дБ отн. 10-6 м/с2  – 9,89 м/с2
  • 140,0 дБ отн. 10-6 м/с2  – 10,00 м/с2
  • 140,1 дБ отн. 10-6 м/с2  – 10,12 м/с2
  • 140,2 дБ отн. 10-6 м/с2  – 10,23 м/с2

Самостоятельно указанное в свидетельстве значение можно перевести из дБ в м/с2 и обратно по формулам:

Инструкция по калибровке виброметра, где а – значение вибрационного ускорения в м/с2, а0 – опорное значение виброускорения в м/с2, Lp– измеренный уровень виброускорения в дБ (отн. a0).

Инструкция по калибровке виброметра

, где Lа– уровень ускорения вибрации в дБ (отн. a0), а – измеренное значение вибрационного ускорения в м/с2, а0 – опорное значение виброускорения (в м/с2).
