ЭКОФИЗИКА-111В (Белая) Комплект Виброэксперт-111В – Трехосевой виброметр, анализатор спектра

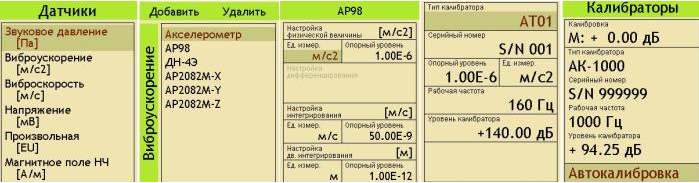

В приборах серии “Белая Экофизика” имеется гибкая система настройки измерительного тракта, которая называется «Диспетчер датчиков».

Диспетчер датчиков включает в себя следующие составные части:

• реестр измеряемых величин (единиц измерения);
• картотека зарегистрированных первичных преобразователей;
• картотека зарегистрированных калибраторов;
• журнал диспетчера.

Диспетчер датчиков позволяет:

• хранить калибровочные данные для разнообразных первичных преобразователей; для некоторых видов первичных преобразователей (например, датчиков ускорения) пользователь может предусмотреть использование вторичных единиц единиц (например, измерять скорость или перемещение с помощью датчика ускорения);
• выбирать в измерительных программах датчики нужного типа; при этом прибор автоматически задействует параметры калибровки;
• хранить параметры калибраторов и использовать их при автоматической калибровке;
• регистрировать в журнале все изменения, связанные с калибровкой.

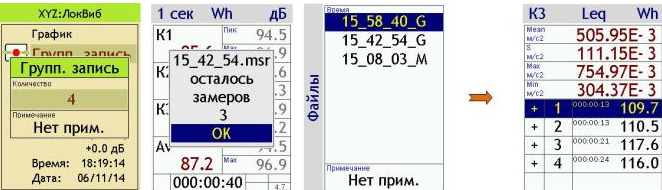

Групповая запись – это способ сохранения результатов измерений вручную, при котором несколько последовательных замеров сохраняются в общем файле для удобства последующей обработки.

“Белая Экофизика” может осуществлять постобработку файла Групповой записи: рассчитывать средние арифметические, максимальные и минимальные значения, а также стандартное отклонение (стандартную неопределенность).

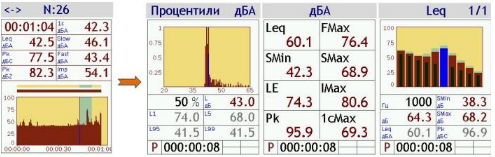

Хронограмма измерений позволяет быстро проанализировать акустические явления непосредственно в контрольной точке.

В процессе измерений приборы серии “Белая Экофизика” сохраняют часть результатов в оперативной памяти.

В специальном графическом окне пользователь следит за тем, как развивается исследуемый процесс во времени. Остановив замер, пользователь может выделить нужную зону предыстории и провести её постобработку: прибор рассчитает максимальные, пиковые и эквивалентные уровни только для выделенного участка (события).

Результат этой оперативной постобработки можно сохранить в блокнот протоколов вместе с графической копией экрана прибора.

Мультизапись – это один из способов автоматического сохранения в память результатов измерений приборов нашего производства. В результате выполнения мультизаписи в приборе получается файл с пошаговой историей измерений (хронограмма). Каждый шаг этой истории содержит всю совокупность измеренных величин.

Обработка файлов мультизаписей позволяет выделять события и рассчитывать для них максимальные, средние и иные показатели. До сих пор эти возможности были доступны только при наличии дополнительного программного обеспечения. В приборах серии «Белая Экофизика» обработка мультизаписи может быть выполнена самим прибором без компьютера.

При вызове из памяти файла мультизаписи на экране появляется окно навигации. Оно позволяет быстро оценить всю совокупность измерений и перейти к нужному месту хронограммы для детального рассмотрения всех величин на конкретном шаге измерения.

Примечание.

Функция постобработки хронограмм мультизаписей имеется в следующих измерительных программах приборов Экофизика-110А (Белая) и Экофизика-111В (Белая):

• ЭкоЗвук ЭФБ-110А,
• Общая вибрация ЭФБ-110В, -ЭФБ-110А, -ЭФБ-HF,
• Локальная вибрация ЭФБ-110В, -ЭФБ-110А, -ЭФБ-HF.

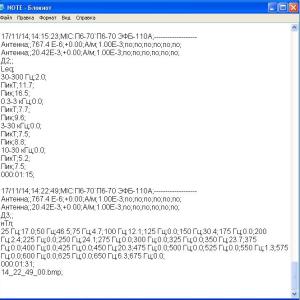

В приборах серии “Белая Экофизика” есть новый вид записи в память: Запись в Блокнот.

Блокнот удобен в тех случаях, когда вы хотите сохранить только то, что видите на экране. Особенно это актуально для результатов постобработки хронограмм мультизаписи и предысторий, которые не могут быть сохранены иным способом.

Блокнот – это отдельный текстовый файл (NOTE.TXT), который создается в корневом каталоге энергонезависимой памяти прибора при первой записи. Новая запись заносится в конец файла и содержит сведения о режиме измерения, о дате и времени, датчике и его калибровочных параметрах, а также о тех результатах измерений, которые вы видели на экране.

Для тех измерительных окон, в которых данные представлены в графическом виде, запись в блокнот сопровождается одновременным сохранением графического файла-копии экрана типа .BMP. В таких случаях имя графического файла также присоединяется в блокнотную запись.

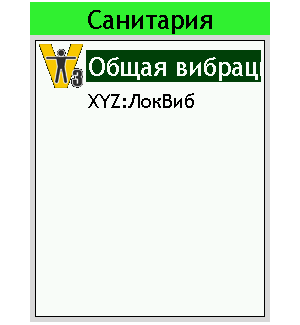

“Санитарная виброметрия ЭФБ-110В”

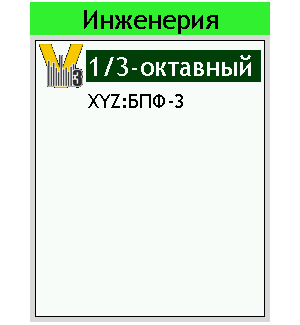

“Инженерная виброметрия ЭФБ-110В”

Корректированные среднеквадратичные (текущие, максимальные и минимальные, MTVV) и пиковые ускорения с частотными коррекциями Fk, Fm (Лин 1 – 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 0,8 Гц – 160 Гц.

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fh (Лин 8 – 1000 Гц) и Wh, полная вибрация.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 6,3 Гц – 1250 Гц.

Технические характеристики измерительного прибора Экофизика-111В в качестве виброметра:

• ГОСТ ИСО 8041-2006;
• ГОСТ Р 53963.1-2010;
• ГОСТ ИСО 2954-2014;
• ГОСТ 12.1.012-2004;
• ГОСТ 31192.1-2004;
• ГОСТ 31191.1-2004;
• ГОСТ 31191.2-2004.

• Общая вибрация;
• Локальная вибрация;
• 1/3-октавный анализатор;
• БПФ-анализатор.

• Три компоненты корректированного ускорения;
• доза вибрации VDV;
• вибрационная экспозиция (общая вибрация);
• полное виброускорение (локальная вибрация);
• MTVV;
• среднеквадратичные и пиковые значения виброскорости.

• Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно);
• гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm.

• Wh, Fh (измеряются одновременно);
• гистограммы распределений рассчитываются только для Wh.

• СКЗ-1с, СКЗ-5с, СКЗ-10с;
• Leq (СКЗ за весь интервал измерений);
• Пик-1с, Пик-5с, Пик-10с, Пик (пиковое значение за все время измерения);
• VDV.

• 33 – 184* (Wm, Wk);
• 44-184* (Fh).

• 75 – 139* (Fk);
• 64 – 139* (Ар).

Технические характеристики измерительного прибора Экофизика-111В в качестве анализатора спектра:

• Класс 1 по ГОСТ Р 8.714-2010;
• (МЭК 61260).

• октавные фильтры;
• 1/3-октавные фильтры.

• октавные фильтры 1 Гц – 125 Гц;
• 1/3-октавные фильтры 0,8 Гц – 160 Гц.

• октавные фильтры 8 Гц – 1000 Гц;
• 1/3-октавные фильтры 6,3 Гц – 1250 Гц.

• октавные фильтры 1 – 16 000 Гц;
• 1/3-октавные фильтры 0,8 – 20 000 Гц.

• Общая вибрация: 121 дБ;
• Локальная вибрация: 112 дБ;
• 1/3-октавный анализатор XYZ: 99 дБ.

• Общая вибрация ЭФБ-110В: 126 дБ;
• Локальная вибрация ЭФБ-110В: 117 дБ;
• 1/3-октавный анализатор XYZ: 100 дБ.

Технические характеристики узкополосного анализа ЭКОФИЗИКА-111В Виброэксперт в режиме БПФ-анализатор XYZ:

• 187 Гц,
• 375 Гц,
• 750 Гц,
• 1,5 кГц,
• 3 кГц,
• 6 кГц,
• 12 кГц,
• 24 кГц.

• линейное;
• линейное с накоплением.

Характеристики виброметра ЭКОФИЗИКА-111В Виброэксперт-111В в качестве регистратора сигналов:

Общетехнические характеристики трехкомпонентного виброметра ЭКОФИЗИКА-111В:

диапазон рабочих температур от – 10 оС до + 50 оС.

• USB (Master&Slave);
• DOUT (гальванически развязанный UART);
• DIN (порт для подключения цифровых датчиков).

Рабочие условия эксплуатации виброметра ЭКОФИЗИКА-111В с первичной поверкой:

ЭкоСфера рекомендует данный комплект адаптеров для удобства и верности измерения вибрации

002КР – адаптер кисти руки;

022КР – адаптер рукоятки (особенно удобен при работе в рукавицах);

002ОТ – жесткий диск для измерений вибрации на сиденье;

003ОП – платформа напольная – для измерений вибрации на полу и т.п.;

АМ01 – установочный магнит

ЭкоСфера рекомендует данный комплект адаптеров для удобства и верности измерения вибрации

002КР – адаптер кисти руки;

022КР – адаптер рукоятки (особенно удобен при работе в рукавицах);

002ОТ – жесткий диск для измерений вибрации на сиденье;

003ОП – платформа напольная – для измерений вибрации на полу и т.п.;

АМ01 – установочный магнит

П3-80Е

Диапазон: 0,1 – 50 мТл

Диапазон: 1 – 500 мкТл

ТТМ-2-04-DIN

еЛайт-DIN

КВ-160

АТ01m

При подключении  одноканальных датчиков вибрации  AP2098  по кабельным   линиям  общей длины  до  20  м измерения  до 400 м. обеспечивается корректное измерение уровней вибрации без искажений
