ЭКОФИЗИКА-110АВ4 — Четырехканальный шумомер, виброметр, анализатор спектра

Name: Купить ЭКОФИЗИКА-110АВ4 | Шумомер-виброметр | ЭкоСфера
Availability: InStock
Rating: 5.00 (5 reviews)

От: Первоначальная цена составляла 605 000 ₽.Текущая цена: 575 280 ₽. с НДС

Author : rooot

Наименование

Очистить

Поверка *: Поверка включена в стоимость

В Госреестре: №48906-12. Межповерочный интервал 1 год

Экофизика (Исполнение «HF») комплект Виброакустика 110АВ4 — шумомер-виброметр и анализатор спектра четырехканальный

Шумомер-виброметр Экофизика 110АВ4 предназначен для:

измерения инфразвука в диапазоне частот до 20 Гц;
измерения звука в диапазоне частот от 20 Гц до 12 500 Гц;
измерения ультразвука в диапазоне от 12 500 Гц до 40 000 Гц;
измерения общей вибрации одновременно по трём осям (X, Y, Z) в диапазоне 0,8 Гц — 160 Гц;
измерения локальной вибрации одновременно по трём осям (X, Y, Z) в диапазоне 6,3 Гц — 1250 Гц;
измерения шума и вибрации одновременно по четырём каналам.

Назначение шумомера-виброметра ЭКОФИЗИКА-110АВ4 с поверкой:

Чётырехканальный шумомер-виброметр, анализатор спектра Экофизика (исполнение HF) Комплект Белая Виброакустика АВ-4 предназначен для измерения уровней звука, инфразвука и ультразвука в диапазоне частот 1 — 40 000 Гц, а также для измерения общей и локальной вибрации по осям X, Y, Z одновременно.

Область применения шумомера-вибромера с поверкой Экофизика (исполнение HF) Комплект Белая Виброакустика АВ-4:

Специальная оценка условий труда (СОУТ) — Экофизика-110АВ4 является оптимальным вариантом под данную задачу, как по техническим характеристикам, качеству и надежности, так и по стоимости;
Производственный контроль;
Санитарно-экологический контроль шума, вибрации, инфра- и ультразвука;
Измерение звуковой мощности;
Контроль вибрации зданий и строительных конструкций;
Измерение вибрационных характеристик машин;
Измерение импульсных процессов;
Экологический мониторинг;
Строительная акустика;
Научные исследования.

Экофизика. Белая Виброакустика 110АВ4 является:

шумомером 1 класса по ГОСТ 17187, ГОСТ Р 53188.1 (МЭК 61672-1);
виброметром по ГОСТ ИСО 8041.

Встроенные октавные и 1/3-октавные фильтры прибора удовлетворяют 1-му классу по ГОСТ 17168 и МЭК 61260.

ЭКОФИЗИКА-110АВ4 имеет следующие отличительные особенности:

Прямое подключение микрофонов и вибродатчиков;
Одновременное измерение шума и трехкомпонентной вибрации;
Одновременное измерение звука и воздушного ультразвука;
Одновременное измерение звука и инфразвука;
Измерение вибрации одновременно в четырех точках в диапазоне частот до 10 кГц;
Индикация результатов измерений по четырем каналам одновременно;
Возможность применения микрофонов с внешней и встроенной поляризацией (200В, 0В);
Измерение процентилей Ln, звуковой экспозиции, дозы вибрации и других статистических показателей;
Набор режимов измерения адаптирован для вибро-акустических приложений;
графический индикатор обеспечивает несколько вариантов представления измеряемых данных — от таблицы до графика и способен работать при температурах до -20 ^оС;
подсветка дисплея и подстройка контрастности позволяют использовать прибор в условиях как плохой, так и избыточной освещенности;
хорошая эргономика позволяет в полевых условиях держать и управлять прибором одной рукой;
металлический корпус предохраняет прибор от механических воздействий и обеспечивает долгий срок службы электроники;
мультиязычное меню;
обмен файлами данных с компьютером через USB порт;
собственная энергонезависимая память 2 Гб;
дополнительный цифровой порт для передачи данных или оцифрованных сигналов в компьютер в режиме реального времени;
дополнительное ПО превращает связку прибор-компьютер в мощную измерительную систему.

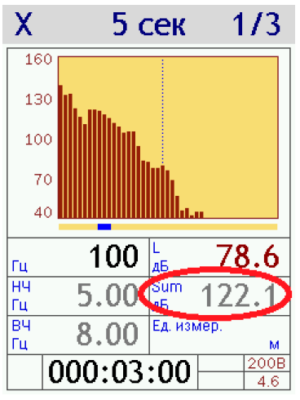

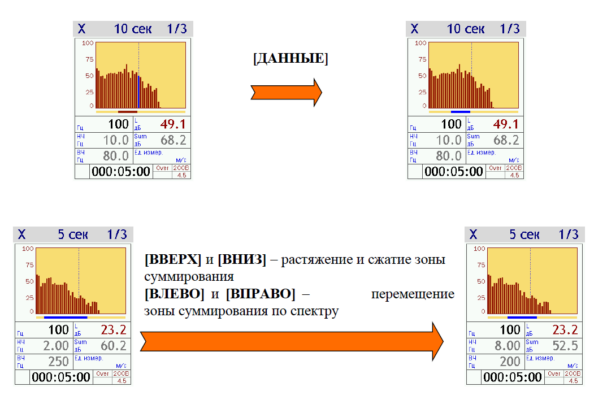

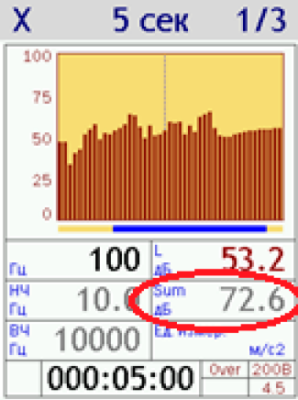

Пример проведения измерения эквивалентного уровня звука Leq в 1/1 октавном спектре.

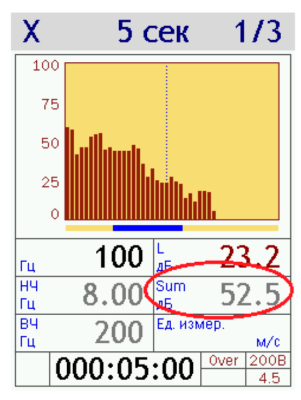

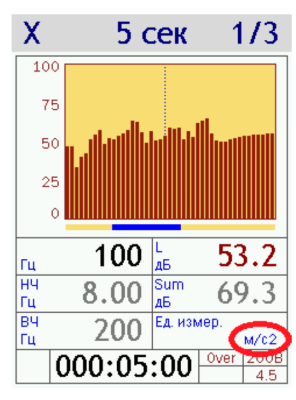

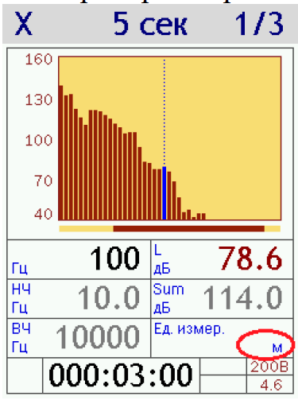

Пример проведения измерения эквивалентного уровня звука Leq в 1/3 октавном спектре.

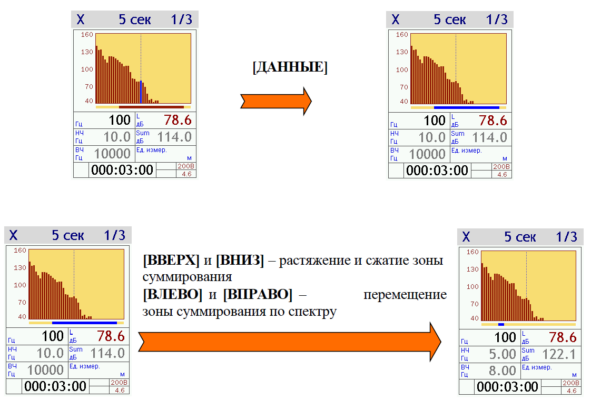

Пример вывода данных в табличном виде при проведении оценки уровней звука в октавном спектре.

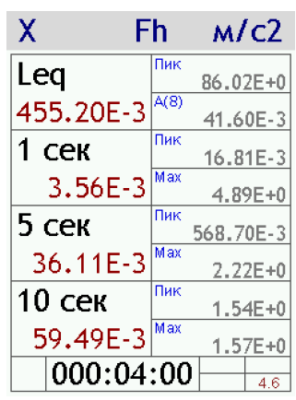

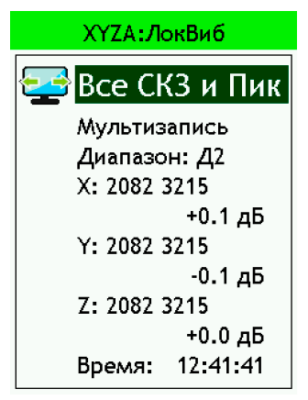

Пример отображения результатов измерения корректированных уровней вибрации в табличном виде.

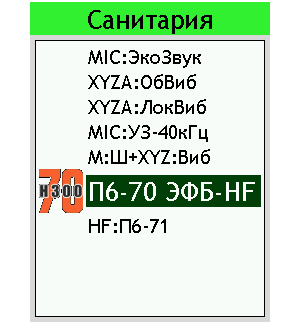

Набор измерительных программ «Санитарная виброакустика ЭФБ-HF»

«Санитарная виброакустика ЭФБ-HF» — это один из типовых наборов измерительных программных модулей, которым оснащаются комплекты прибора Экофизика-110А в исполнении «HF-Белая».

Предназначен, в первую очередь, для измерений виброакустических факторов с целью санитарно-гигиенической оценки.

Набор измерительных программ «Санитарная виброакустика ЭФБ-HF»

Санитарная виброакустика ЭФБ-HF включает в себя:

Измерительно-программный модуль	Количество каналов	Измеряемые величины	Рекомендации по применению
ЭкоЗвук ЭФБ-110А	1	Текущие, максимальные и минимальные уровни звука с коррекциями А, С, Z, AU и временными характеристиками F, S, I, 1с, эквивалентные (Leq) и пиковые (Пик) уровни звука, уровни звуковой экспозиции (звукового воздействия) LE. Текущие, максимальные и минимальные уровни звукового давления в октавных и третьоктавных полосах частот в диапазоне от 1,6 Гц до 20 кГц. Текущие, максимальные, минимальные и эквивалентные общие уровни звукового давления инфразвука FI (Лин) и G	Гигиенические и технические измерения шума, инфразвука и низкочастотного воздушного ультразвука. Любые измерения, которые предписано проводить шумомерами 1 класса точности. Аттестация помещений
Общая вибрация ЭФБ-HF	3 (XYZ или XYA)	Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fk, Fm (Лин 1 — 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV. Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 0,8 Гц — 160 Гц	Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
Локальная вибрация ЭФБ-HF	3 (XYZ или XYA)	Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fh (Лин 8 — 1000 Гц) и Wh, полная вибрация. Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 6,3 Гц — 1250 Гц	Измерения локальной вибрации
П6-70 ЭФБ-HF, П6-71 ЭФБ-HF	1	Частотный анализ сигналов напряжения, поступающих с выхода усилителей магнитных или электрических измерительных антенн, для последующего расчета напряженности переменного магнитного (электрического) поля или магнитной индукции в различных нормируемых полосах частот до 300 кГц	Измерения напряженности магнитного и электрического полей промчастоты и в диапазоне до 300 кГц при подключении антенн П6-70 и П6-71
Ультразвук 40кГц	1	Уровни звука (УЗ), уровни звукового давления (УЗД) и спектры в слышимой и ультразвуковой областях частот	Гигиенические и общетехнические измерения шума и воздушного ультразвука; частотный анализ вибраций
Шум + Вибрация	4	Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fk, Fm (Лин 1 — 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm. Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fh (Лин 8 — 1000 Гц) и Wh. Текущие, максимальные и минимальные уровни звука с коррекциями А, С, Z и временными характеристиками F, S, I, эквивалентные (Leq) и пиковые (Пик) уровни звука	Одновременное измерение корректированного ускорения общей и локальной вибрации и уровней звука, воздействующих на человека

По дополнительному заказу ЭКОФИЗИКА-110АВ4 дооснащается следующими измерительными режимами:

Цифровые измерители-DIN — Набор режимов для подключения следующих цифровых датчиков с поверкой:

П3-80-ЕН500. Измеритель переменных электрических и магнитных полей
П3-80-Е. Измеритель электростатических полей
П3-81-01. Измеритель геомагнитных полей
П3-81-02. Измеритель постоянных магнитных полей и полей промчастоты
ТТМ-2-04. Измеритель скорости потока воздуха
еЛайт-DIN. Люксметр-яркомер-пульсуметр
ЭкоТерма-1. Измеритель параметров микроклимата (снят с производства)
Эколайт-01-DIN. Люксметр-яркомер-пульсметр (снят с производства)

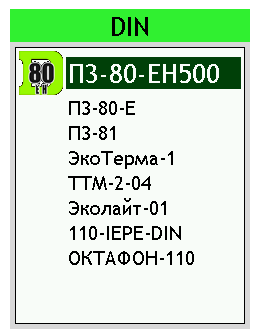

Цифровые измерители-DIN - Набор режимов для подключения цифровых датчиков — Цифровые измерители-DIN — Набор режимов для подключения цифровых датчиков

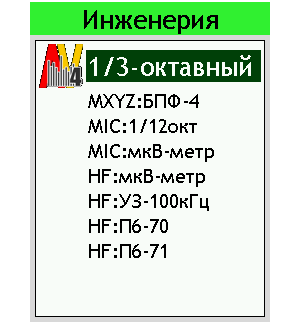

Набор измерительных программ «Инженерная виброакустика ЭФБ-НF»

Инженерная виброакустика ЭФБ-HF — это типовой набор измерительных программ прибора Экофизика-110А в исполнении «HF-Белая».

Позволяет производить базовые измерения виброакустических параметров.

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнении «HF-Белая» содержит программы Регистратор сигналов и MIC:UsbAudio.

Состав набора «Инженерная виброакустика ЭФБ-HF»:

Измерительная программа	Измеряемые величины	Рекомендации по применению
1/3-октавный анализатор MXYZ	1/3-октавные спектры 0,8 Гц — 20 кГц; 1/3-октавные спектры с экранной частотной коррекцией; 1/1-октавные спектры 1 Гц — 16 кГц (синтезированные)	Общетехнические измерения шума, вибрации, инфразвука и других динамических величин
БПФ-анализатор MXYZ	Узкополосный спектральный анализ в полосе частот до 48 кГц по четырем каналам	Анализ шума и вибраций механизмов и машин
1/12-октавный анализатор MIC	1/12-октавные спектры от 102,9 Гц до 9716 Гц	Инженерные и метрологические измерения
Микровольтметр MIC	Измерения уровней напряжения в селективных полосах частот шириной от 1 Гц до 100 Гц в диапазоне до 48 кГц	Метрология, контроль качества источников сигналов (тифоны, свистки, гудки и пр.) по частоте и уровню
Микровольтметр HF	Измерение уровней напряжения в селективных полосах частот шириной от 2 Гц до 1000 Гц в диапазоне до 500 кГц	Анализ электромагнитных излучений и иных высокочастотных процессов
Ультразвук 100кГц	Уровни звукового давления (УЗД) в слышимой и ультразвуковой областях частот до 100 кГц	Гигиенические и общетехнические измерения акустических показателей в ультразвуковой области частот
П6-70 ЭФБ-HF, П6-71 ЭФБ-HF	Частотный анализ сигналов напряжения, поступающих с выхода усилителей магнитных или электрических измерительных антенн, для последующего расчета напряженности переменного магнитного (электрического) поля или магнитной индукции в различных нормируемых полосах частот до 300 кГц	Измерения напряженности магнитного и электрического полей промчастоты и в диапазоне до 300 кГц при подключении антенн П6-70 и П6-71
БПФ-вибро AXYZ	Узкополосный спектральный анализ вибрационного сигнала в диапазоне частот до 24 кГц по одному каналу	Анализ вибраций механизмов и машин
Виброконтроль ЭФБ-HF	Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения, скорости и перемещения с фильтрами A (виброускорение в заданной полосе частот), V (виброскорость в заданной полосе частот), D (виброперемещение в заданной полосе частот); Текущие, максимальные и минимальные уровни ускорения в 1/3-октавных полосах частот в диапазоне 0,8 Гц — 10 кГц; Пик-фактор скорости в полосе частот 0,8 — 10 кГц	Анализ вибраций механизмов и машин

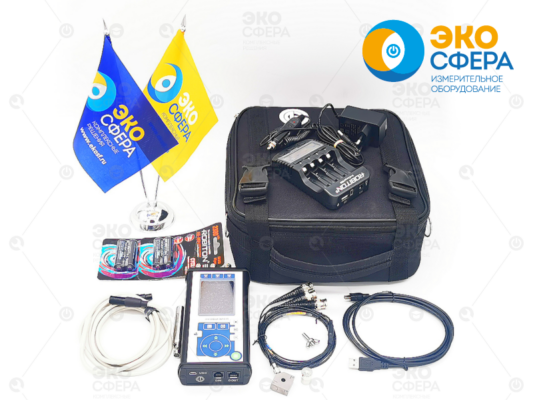

Базовый комплект поставки Экофизика. Комплект Белая Виброакустика 110АВ4-L с первичной поверкой:

4-канальный измерительно-индикаторный блок Белая ЭКОФИЗИКА-110А-HF;
набор измерительно-программных модулей «Санитарная виброакустика ЭФБ-HF» (предназначен для санитарно-гигиенических измерений, в т.ч. для специальной оценки условий труда и производственного контроля);
предусилитель микрофонный Р200 (или предусилитель Р200-К (с июля 2024 г. поставляется с предусилителем Р200-к))
микрофон свободного поля МК-233 (для измерения уровней звука, инфразвука, ультразвука от 30 дБА; 14 мВ/Па, до 40 кГц (поставляется в базовом комплекте по умолчанию)

или микрофон МК-265 (для измерения уровней Звука, инфразвука от 20 дБА (коммунальные шумы); 50 мВ/Па, до 20 кГц (поставляется взамен МК-233 по желанию Заказчика);

датчик вибрации 3-компонентный АР2038Р-10, 10 мВ/g, ICP/IEPE (или альтернатива 1V151HC-10);
сумка наплечная-кофр СТАНДАРТ-ES;
удлинительный кабель 2 метра EXC002R;
комплект аккумуляторов;
зарядное устройство с дополнительным комплектом аккумуляторов и сетевым блоком питания;
руководство по эксплуатации с формуляром и документом о поверке.

По дополнительному заказу для шумомера-виброметра ЭКОФИЗИКА-110АВ4 поставляются следующие рекомендованные доп. опции:

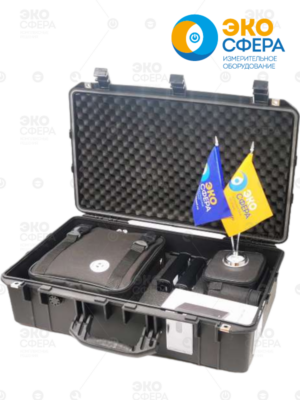

Кейс защитный SECURITY для комплекта шумомера-виброметра

Технические характеристики шумомера-виброметра Экофизика-110АВ4

Технические характеристики Экофизика-110АВ4 в качестве шумомера:
Количество каналов	1
Удовлетворяемые стандарты и класс точности	Шумомер интегрирующий-усредняющий 1 класса по ГОСТ Р 53188.1, МЭК 61672-1
Модели подключаемых микрофонов	ВМК-205, МК-265, МК-233, М-201, МК-301, МК-401
Диапазон измерений	22-139 дБА, 10-139 дБ (в октавах) при микрофоне 50 мВ/Па
Линейные рабочие диапазоны	22-114 дБА, 30-127 дБА, 39-139 дБА
Уровень собственных шумов с электрическим эквивалентом микрофона (18 пФ) при закороченном входе	12 дБА
Частотные характеристики шумомера	А, С, Z, AU (МЭК 61012), FI, G (ИСО 7196)
Технические характеристики Экофизика-110 АВ4 в качестве виброметра:
Количество каналов	1-4
Удовлетворяемые стандарты и класс точности	Виброметр по ГОСТ ИСО 8041
Вибродатчик	АР2082, АР2038, др.
Диапазон измерений	60 – 166 дБ (Wk) отн. 10^-6 м/с2
Уровень собственных шумов (при закороченном входе)	30 дБ (Wk)
Частотные характеристики виброметра	Wb, Wc, Wd, We, Wj, Wk, Wm, Wh, Fk, Fm, Fh
Технические характеристики Экофизика-110 АВ4 в качестве анализатора спектра:
Количество каналов	1-4
Первичные преобразователи	Микрофоны, датчики давления, вибропреобразователи, измерительные антенны
Характеристики октавных фильтров	1 – 16000 Гц, класс 1 по МЭК 61260
Характеристики 1/3-октавных фильтров	0,8 – 100 000 Гц, класс 1 по МЭК 61260
Характеристики 1/12-октавных фильтров	100 – 10000 Гц, класс 1 по МЭК 61260
Узкополосный анализ (БПФ)	Количество точек в окне анализа: 1024, Объем выборки (в зависимости от диапазона анализа): от 375 до 96000, Количество усреднений (в зависимости от диапазона анализа): от 1 до 256, Количество линий БПФ, выводимых на индикатор: 200, Перекрытие: 87%, ZOOM: от 4 до 32, Усреднение: линейное, линейное с накоплением.
Диапазон входных напряжений	10-139 дБ отн. 1 мкВ
Диапазон измерений УЗД	10-139 дБ отн. 20 мкПа (при микрофоне 50 мВ/Па)
Технические характеристики Экофизика-110 АВ4 в качестве микровольтметра:
Частотный диапазон	1-500 000 Гц
Минимальное разрешение по частоте	1 Гц
Погрешность	2%

Сервисные функции:

Модульная структура	Функции прибора сгруппированы в несколько независимых друг от друга измерительных программ
Запоминание калибровочных данных	Для каждого канала прибор может хранить несколько калибровок: для микрофона, для двух вибродатчиков, для измерительных антенн, по напряжению, для произвольного первичного преобразователя

Измерительные конфигурации:

Анализ-4 (4 канала)	LF: 1/3-окт. 0,8-160 Гц; Wk, Wd, Wm, Wb, FI, Fk, Fm; MF: 1/3-окт. 6,3-1250 Гц; Wh, Fh; HF: 1/3-окт. 25-40000 Гц; A, C; EF: 1/3-окт. 1-10000 Гц; Мультизапись, запись сигнала; 4 окна представления результатов
ЭкоЗВУК (1 канал)	Уровни звука: А, С, Z (Лин), AU (F, S, I, Пик, Leq); УЗД: 1/3-октавы 1,6 – 20000 Гц, 1/1-октавы: 2-16000 Гц (S, F, Leq); Инфразвук: FI (Лин), G, 2-16 Гц (окт.), 1,6-20Гц (1/3 октавы); Статистика: L1-L99; Мультизапись, мониторинг, запись сигнала; 8 окон представления результатов
Общая вибрация (3 канала)	Коррекции: Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm; Октавы: 1 Гц – 125 Гц; 1/3-октавы: 0,8 Гц – 160 Гц; Врем.хар-ки: 1 с, 5с, 10 с, Пик, Leq; Измеряемые величины: a, MTVV, VDV; Индикация: м/с2 и дБ; Мультизапись, мониторинг, запись сигнала; 5 окон представления результатов
Локальная вибрация (3 канала)	Коррекции: Wh, Fh; Октавы: 8 Гц – 1000 Гц; 1/3-октавы: 6,3 Гц – 1250 Гц; Врем.хар-ки: 1 с, 5с, 10 с, Пик, Leq; Измеряемые величины: a, A(8); Индикация: м/с2 и дБ; Мультизапись, мониторинг, запись сигнала; 5 окон представления результатов
Селективный микровольтметр	Ширина полосы пропускания: от 1 до 100 Гц в частотном диапазоне 1-480000 Гц; Выбор частоты сигнала с помощью встроенной функции; БПФ с последующим автоматическим отслеживанием частоты; БПФ: 1024 точки, 200 линий, полоса анализа от 187 до 480000 Гц
1/12-октавный анализ (1 канал)	1/12 октавы: 100 – 10000 Гц
Е/Н-метр (1 канал)	Специализированные фильтры для измерения ЭМП с помощью антенн П6-70 и П6-71

Виды записи в память:

Мультизапись	Автоматическая запись всех измеренных величин с выбираемым шагом в течение выбираемого интервала
Мониторинг	Автоматическая поминутная запись средних, максимальных и минимальных величин за прошедшую минуту
Сигнал	Запись оцифрованного сигнала
BMP	Запись графического файла («копия экрана прибора» может быть напрямую распечатана на фотопринтере)
Постобработка оцифрованных сигналов	Записанные сигналы могут быть воспроизведены и обработаны (измерены) непосредственно самим прибором или переписаны в компьютер для постобработки

Четырехканальный шумомер, виброметр, анализатор спектра Экофизика-110АВ4 возможно дооснастить следующими комплектующими:

Наименование доп. опции:	Измерительные функции:	Стоимость, руб:
110-KIT-MA3 ЭкоСфера рекомендует данный комплект адаптеров для удобства и верности измерения вибрации	Комплект адаптеров для установки 3-координатных датчиков: 002КР — адаптер кисти руки; 022КР — адаптер рукоятки (особенно удобен при работе в рукавицах); 002ОТ — жесткий диск для измерений вибрации на сиденье; 003ОП — платформа напольная — для измерений вибрации на полу и т.п.; АМ01 — установочный магнит	39 600
110-KIT-MA4 ЭкоСфера рекомендует данный комплект адаптеров для удобства и верности измерения вибрации	Комплект адаптеров для установки 3-координатных датчиков: 002КР — адаптер кисти руки; 022КР — адаптер рукоятки (особенно удобен при работе в рукавицах); 003РД — резиновый диск для измерений вибрации на сиденье; 003ОП — платформа напольная — для измерений вибрации на полу и т.п.; АМ01 — установочный магнит; AW-01 — восковая мастика	64 800
W-2	Ветрозащита для шумомера, предназначена для измерений шума при силе ветра от 1 м/с до 5 м/с	6 000
П3-80-ЕН500	Одновременное измерение напряженности электрических и магнитных полей в полосах частот 25 Гц, 50 Гц, … 675 Гц, 5-2000 Гц, 2 – 400 кГц, 10-30 кГц	308 400
П6-70 / П6-71	Измерение напряженности магнитного (П6-70) и электрического (П6-71) поля в диапазоне частот 5 Гц – 500 кГц.	214 800
П3-80Е	Измерение напряженности ЭСП	107 300
П3-81-мТл	Цифровой антенный преобразователь постоянного магнитного поля (выдает цифровые значения напряженности магнитного поля в трех направлениях, модуль вектора напряженности, значение напряженности МП на частоте 50 Гц) Диапазон: 0,1 — 50 мТл	140 400
П3-81-мкТл	Цифровой антенный преобразователь слабого постоянного (геомагнитного) магнитного поля (выдает цифровые значения напряженности магнитного поля в трех направлениях, модуль вектора напряженности) Диапазон: 1 — 500 мкТл	140 400
ЭкоТерма-1	Одновременное измерение параметров температуры и влажности воздуха (в т.ч. точки росы и тепловой нагрузки среды / ТНС), а также атмосферного давления	Снята с производства. Взамен поставляется МЕТЕОСКОП-М
ТТМ-2-04-DIN	Измерение скорости воздушного потока с цифровым выходом DIN	0
еЛайт / ЭкоЛайт-DIN	Измерение освещенности, яркости и пульсации	60 000
КВ-160	Виброкалибратор с поверкой.	375 600
АТ01m	Виброкалибратор с поверкой.	195 000
АК-1000	Калибратор акустический с поверкой	294 000
Сумка для Экофизики	Сумка для транспортировки (уже входит в базовый комплект поставки)	от 7 500 (стоимость зависит от размеров сумки)
Signal +	Комплект программного обеспечение для постообработки результатов измерения (отображение результатов измерения в графическом и табличном виде)	от 51 600
TRP001R	Штатив-тренога	24 000
Аттестованные МВИ	Аттестованные методики выполнения измерений под требования Росаккредитации	по запросу

ДОКУМЕНТАЦИЯ НА ОБОРУДОВАНИЕ

Паспорт на шумомер-анализатор спектра Экофизика-110А

Руководство по эксплуатации ЭКОФИЗИКА-110А-HF-L (до 48 кГц)

Руководство по эксплуатации ЭКОФИЗИКА-110А-HF (до 500 кГц)

Описание типа шумомера-виброметра, анализатора спектра Экофизика-110А (Экофизика-110А-HF)

Перечень методических документов по измерениям шума и вибрации

МИ ПКФ 12-006. Методики прямых измерений уровней шума и вибрации приборами ОКТАВА и ЭКОФИЗИКА

«ВОПРОС-ОТВЕТ»

1. Где найти диапазоны и погрешности измерений шума и вибрации для приборов Октава и Экофизика? Как правильно заполнить проект области аккредитации?

Вопрос:

При заполнении области аккредитации нам необходимо правильно указать диапазоны и погрешности измерений на шумомер-виброметр ЭКОФИЗИКА.

Но в паспортах и руководствах по эксплуатации на средства измерения мы часто не находим нужных сведений. Что делать в данной ситуации?

Ответ:

Вы, по-видимому, пытаетесь найти нужную информацию в разделе “Технические характеристики”. В этом разделе, как правило, приводятся сведения о различных аспектах, влияющих на точность приборов: класс шумомера, характеристика направленности, основная погрешность, линейный рабочий диапазон, влияние внешних факторов и т.п. Чтобы рассчитать по этим данным погрешность конкретного измерения, необходимо провести определенную работу.

Пользователям шумомеров-виброметров Октава и Экофизика мы рекомендуем обращать внимание на тот раздел руководства по эксплуатации, где описаны методики измерений. Методика измерений в обязательном порядке включает в себя сведения о диапазоне и показателях точности.

Для пользователей приборов ОКТАВА-101АМ/110А, ОКТАВА-110А-ЭКО, ОКТАВА-101ВМ/110В, ЭКОФИЗИКА, ЭКОФИЗИКА-110А, ЭКОФИЗИКА-110В составе сборник методик прямых однократных измерений МИ ПКФ12-006, который является частью их эксплуатационной документации. В этом сборнике Вы найдете данные по диапазонам, погрешностям и многое другое.

Сборник МИ ПКФ 12-006 бесплатно предоставляется всем покупателям наших приборов при поставке. Мы также рекомендуем следить за обновлениями методик, так как МИ ПКФ 12-006 – это живой документ, в который регулярно вносятся поправки.

МИ ПКФ 12-006. Методики прямых измерений уровней шума и вибрации приборами ОКТАВА и ЭКОФИЗИКА

2. Как перевести показания виброметра м/с²в Дб при использовании виброкалибратора

Вопрос:

Приобрели у Вас виброкалибратор с поверкой, но возникли трудности при проверке работоспособности виброметра – в паспорте на виброкалибратор указан выдаваемый уровень калибровочного сигнала, равный 10 м/с², но наш виброметр в третьоктавных спектрах отображает результаты измерений в Децибеллах.
Как перевести показания из м/с² в Децибелл ?

Ответ:

Ваш вопрос часто встречается среди наших заказчиков, пользующихся приобретёнными виброкалибраторами AT01m.

Для проверки правильности работы измерительного тракта (проверки калибровки) виброметров из серии Октава и Экофизика с помощью портативного виброкалибратора следует измерить уровень ускорения в 1/3-октавной полосе, соответствующей частоте виброкалибратора (160 Гц для АТ01m), и сравнить с фактическим уровнем калибровочного сигнала.
Не имеет смысла сравнивать с уровнем сигнала калибратора корректированные уровни W_d, W_h, W_f и проч.: в этом случае необходимо вводить дополнительные поправки на весовую функцию соответствующей коррекции, что может стать источником дополнительных ошибок.

Фактическое значение уровня сигнала калибратора указано в актуальном свидетельстве о поверке или в паспорте.
Номинальное значение уровня тестового сигнала калибраторов серии АТ01m – 10,0 м/с².
Величина 10,0 м/с², выраженная в логарифмических единицах, равна 140,0 дБ отн. 10^-6 м/с².

Дополнительно приведем перевод типовых значений тестового сигнала калибратора в дБ в единицы измерения м/с²:

139,8 дБ отн. 10^-6 м/с² – 9,77 м/с²
139,9 дБ отн. 10^-6 м/с² – 9,89 м/с²
140,0 дБ отн. 10^-6 м/с² – 10,00 м/с²
140,1 дБ отн. 10^-6 м/с² – 10,12 м/с²
140,2 дБ отн. 10^-6 м/с² – 10,23 м/с²

Самостоятельно указанное в свидетельстве значение можно перевести из дБ в м/с2 и обратно по формулам:

$a=a_0 10^frac {L_p} {20}$ , где а – значение вибрационного ускорения в м/с2, а₀ – опорное значение виброускорения в м/с2, L_p– измеренный уровень виброускорения в дБ (отн. a₀).

$L_a=20 log_{10} frac {a}{a_0}$ , где L_а– уровень ускорения вибрации в дБ (отн. a₀), а – измеренное значение вибрационного ускорения в м/с², а₀ – опорное значение виброускорения (в м/с²).

3. Как измерить виброскорость, ускорение, перемещение в заданной полосе частот?

Вопрос:

Как измерить виброскорость, ускорение, перемещение в заданной полосе частот?

Ответ:

КАК ИЗМЕРИТЬ ВИБРОСКОРОСТЬ В ЗАДАННОЙ ПОЛОСЕ ЧАСТОТ.

Измерения проводятся в режиме «1/3-октавный анализатор спектра».
До начала измерений необходимо установить правильные настройки так, чтобы показания на экран прибора выводились в м/с (все показания будут выражены в дБ отн. 5х10^-8 м/с).
Для этого необходимо из окна измерений перейти в меню измерительного режима нажатием клавиши [Меню].

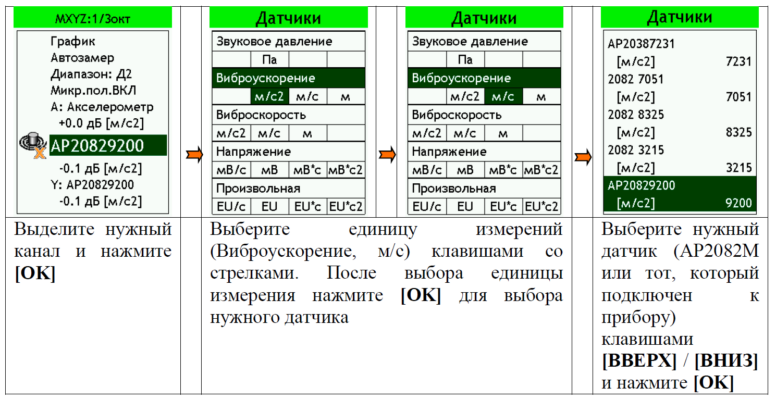

Далее необходимо проверить настройки датчика согласно приведённой ниже схеме:

При использовании 3-канального датчика AP2082M необходимые настройки нужно провести для всех каналов: X, Y, Z.
После настройки результаты измерений будут отображаться на экране прибора в м/с, выраженных в дБ отн. 5х10^-8 м/с. В этом можно убедиться, если в режиме измерений посмотреть в нижний правый угол прибора: там отображается единица измерения [м/с], то есть прибор отображает результаты измерения виброскорости.

Чтобы получить результаты измерений в определённой полосе частот, прибору нужно указать нижнюю и верхнюю границу частотной полосы, для которой он будет рассчитывать результат измерения виброскорости.
Чтобы установить границы зоны суммирования, то есть задать верхнюю и нижнюю частоты интересующей нас частотной полосы, нужно в режиме измерений «1/3-октавный анализатор» по нажатию клавиши [ДАННЫЕ] переключить контроль на регулировку зоны суммирования.

Результат измерения виброскорости в заданной
полосе частот отображается рядом с меткой Sum, дБ.

Полученное значение можно перевести из дБ в линейные единицы (м/с) по формуле:

где:

v – значение виброскорости в м/с,
v₀ — опорное значение виброскорости в м/с (v₀=5×10^-8 м/с),
Lv- измеренный уровень виброскорости в дБ (отн. v₀).

КАК ИЗМЕРИТЬ ВИБРОУСКОРЕНИЕ В ЗАДАННОЙ ПОЛОСЕ ЧАСТОТ.

1 способ. Измерения проводятся в режиме «1/3-октавный анализатор спектра».

Аналогично измерениям виброскорости в заданной полосе частот можно измерить виброускорение.
До начала измерений необходимо установить правильные настройки так, чтобы показания на экран прибора выводились в м/с² (все показания будут выражены в дБ отн. 1х10-6 м/с²).
Для этого необходимо из окна измерений перейти в меню измерительного режима нажатием клавиши [Меню].

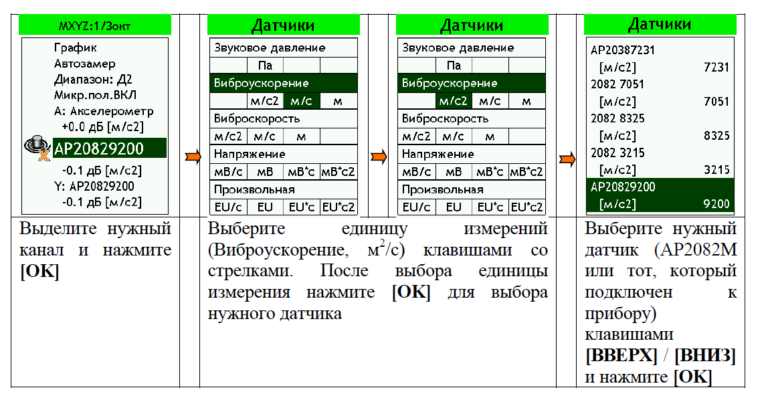

Далее необходимо проверить настройки датчика согласно приведённой ниже схеме:

При использовании 3-канального датчика AP2082M необходимые настройки нужно провести для всех каналов: X, Y, Z.
После настройки результаты измерений будут отображаться на экране прибора в м/с2, выраженных в дБ отн. 1х10-6 м/с². В этом можно убедиться, если в режиме измерений посмотреть в нижний правый угол прибора: там отображается единица измерения [м/с2], то есть прибор отображает результаты измерения виброускорения.

Чтобы получить результаты измерений в определённой полосе частот, прибору нужно указать нижнюю и верхнюю границу частотной полосы, для которой он будет рассчитывать результат измерения виброускорения.
Чтобы установить границы зоны суммирования, то есть задать верхнюю и нижнюю частоты интересующей нас частотной полосы, нужно в режиме измерений «1/3-октавный анализатор» по нажатию клавиши [ДАННЫЕ] переключить контроль на регулировку зоны суммирования.

Результат измерения виброускорения в заданной
полосе частот отображается рядом с меткой Sum, дБ.

Полученное значение можно перевести из дБ в линейные единицы (м/с²) по формуле:
где:

a – значение виброускорения в м/с²,
a₀ — опорное значение виброускорения в м/с² (a0=1×10^-6 м/с²),
La- измеренный уровень виброускорения в дБ (отн. a₀).

2 способ. Для измерения виброускорения в полосе частот 10 – 10000 (Гц) можно воспользоваться режимом «Локальная вибрация».

Для этого в режиме «Локальная вибрация» перейти в окно «Все СКЗ и Пик».

С помощью контекстных клавиш выбрать фильтр Fh и линейные единицы ускорения м/с². В результате на экране будут выведены значения виброускорения в полосе частот 10 – 10000 (Гц) в м/c² c различными временными коррекциями (Leq, 1 сек, 5 сек, 10 сек), его максимальные и пиковые значения.

КАК ИЗМЕРИТЬ ВИБРОПЕРЕМЕЩЕНИЕ В ЗАДАННОЙ ПОЛОСЕ ЧАСТОТ.

Измерения проводятся в режиме «1/3-октавный анализатор спектра».
До начала измерений необходимо установить правильные настройки так, чтобы показания на экран прибора выводились в м (все показания будут выражены в дБ отн. 1х10^-12 м).
Для этого необходимо из окна измерений перейти в меню измерительного режима нажатием клавиши [Меню].

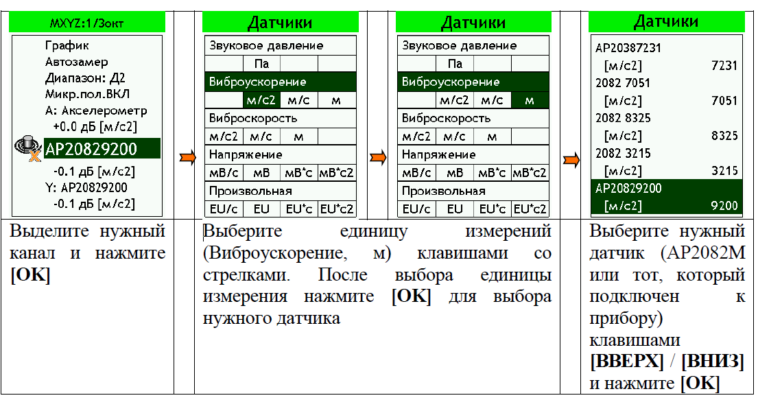

Далее необходимо проверить настройки датчика согласно приведённой ниже схеме:
При использовании 3-канального датчика AP2082M необходимые настройки нужно провести для всех каналов: X, Y, Z.
После настройки результаты измерений будут отображаться на экране прибора в м, выраженных в дБ отн. 1х10^-12 м. В этом можно убедиться, если в режиме измерений посмотреть в нижний правый угол прибора: там отображается единица измерения [м], то есть прибор отображает результаты измерения виброперемещения.

Чтобы получить результаты измерений в определённой полосе частот, прибору нужно указать нижнюю и верхнюю границу частотной полосы, для которой он будет рассчитывать результат измерения виброперемещения.
Чтобы установить границы зоны суммирования, то есть задать верхнюю и нижнюю частоты интересующей нас частотной полосы, нужно в режиме измерений «1/3-октавный анализатор» по нажатию клавиши [ДАННЫЕ] переключить контроль на регулировку зоны суммирования.

Результат измерения виброперемещения в заданной
полосе частот отображается рядом с меткой Sum, дБ.

Полученное значение можно перевести из дБ в линейные единицы (м) по формуле:

где:

S – значение виброскорости в м,
S₀ — опорное значение виброперемещения в м (S₀=1×10^-12 м),
Ls- измеренный уровень виброперемещения в дБ (отн. S₀).

5 отзывов на ЭКОФИЗИКА-110АВ4 — Четырехканальный шумомер, виброметр, анализатор спектра

Оценка 5 из 5

Клебанов Иван – 02/03/2021

Отличный шумомер-виброметр, измеряет инфразвук, звук, вибрацию. Есть аттестованные методики измерений, жаль только, что нужно отдельно покупать, стоимость кусается…
Но при всё при этом — ЭКОФИЗИКА уникальный прибор, единственный из тех, что производится в России (и которые поставляется с Запада), который измеряет ультразвук 100кгц.
К производителю вопросов нет, быстрая доставка шумомера-виброметра.
P.s. Из серии ЭКОФИЗИКА у нас 2 прибора 2013 и 2016 годов, отлично себя зарекомендовали. Первый в прошлом году у нас поверку не прошёл правда, у микрофона мембрана лопнула. Отправил в Москву — заменили на новый (удовольствие стоит 20 тыс. руб.) и поверили, к гарантийной поддержке также без нареканий.
Оценка 5 из 5

Тимошин Андрей – 30/03/2021

Отличный прибор! В лаборатории их уже далеко не один. Брали разные поколения шумомеров /виброметров Экофизика/Октава. Эта модель самая оптимальная!
Производители молодцы, очень выросли за время производства оборудования.
К прибору никаких нареканий нет.
Ребятам спасибо за лояльность и за то, что идут на рассрочку по оплате. Это огромный плюс, в тяжелое время помогают как могут.
Оценка 5 из 5

Андрей Павлович – 23/04/2021

Много оборудования в наличии. Молодцы. Поверка новая.
Оценка 5 из 5

Ольга Анатольевна – 21/09/2022

Очень приятно было сотрудничать с организацией.
Приобретали оборудования для лаборатории.
Доставили всё быстро и в рабочем состоянии.
Поверки все свежие. Спасибо огромное.
Руководитель ИЛ
Ольга Анатольевна
Оценка 5 из 5

Света Ф. – 16/07/2024

Ежегодно, на протяжении нескольких лет, наша компания приобретает оборудование у данной организации.
Сотрудники отдела продаж компетентны и всегда грамотно консультируют, а также идут навстречу по разным вопросам. Поставка приборов происходит в срок или даже раньше.
Однозначно рекомендую к сотрудничеству.
- ЭкоСфера – 16/07/2024

  Светлана, благодарим Вас за высокую оценку работы наших сотрудников и организации в целом.
  Были рады Вам помочь!
  С уважением,
  коллектив “ЭкоСфера”

Добавить отзыв Отменить ответ

Вам также будет интересно…

ХИТ

МЕТЕОСКОП-М — Измеритель параметров микроклимата

Оценка 4.62 из 5

От: 63 000 ₽ с НДС

Обратная связь	Пишите нам: info@ekosf.ru
	Звоните нам: +7 (495) 150-40-12

Обратная связь	Пишите нам: info@ekosf.ru
	Звоните нам: +7 (495) 150-40-12

ЭКОФИЗИКА-110АВ4 — Четырехканальный шумомер, виброметр, анализатор спектра

Дополнительные опции

Экофизика (Исполнение «HF») комплект Виброакустика 110АВ4 — шумомер-виброметр и анализатор спектра четырехканальный

Назначение шумомера-виброметра ЭКОФИЗИКА-110АВ4 с поверкой:

Область применения шумомера-вибромера с поверкой Экофизика (исполнение HF) Комплект Белая Виброакустика АВ-4:

ЭКОФИЗИКА-110АВ4 имеет следующие отличительные особенности:

Базовый комплект поставки Экофизика. Комплект Белая Виброакустика 110АВ4-L с первичной поверкой:

По дополнительному заказу для шумомера-виброметра ЭКОФИЗИКА-110АВ4 поставляются следующие рекомендованные доп. опции:

Технические характеристики шумомера-виброметра Экофизика-110АВ4

Технические характеристики Экофизика-110АВ4 в качестве шумомера:

Технические характеристики Экофизика-110 АВ4 в качестве виброметра:

Технические характеристики Экофизика-110 АВ4 в качестве анализатора спектра:

Технические характеристики Экофизика-110 АВ4 в качестве микровольтметра:

Четырехканальный шумомер, виброметр, анализатор спектра Экофизика-110АВ4 возможно дооснастить следующими комплектующими:

5 отзывов на ЭКОФИЗИКА-110АВ4 — Четырехканальный шумомер, виброметр, анализатор спектра

Добавить отзыв Отменить ответ

Вам также будет интересно…

КАТЕГОРИИ ОБОРУДОВАНИЯ

Шумомеры + виброметры

Калибраторы

измерение звукоизоляции

Измерение шума и вибрации зданий (строительная виброакустика)

Защита информации

Дополнительное оборудование для виброакустики

С ЭТИМ ОБОРУДОВАНИЕМ ПОКУПАЮТ:

НАИБОЛЕЕ ПОПУЛЯРНЫЕ МОДЕЛИ СЕМЕЙСТВА "ЭКОФИЗИКА"

ПОЛЕЗНЫЕ СТАТЬИ:

Инструкция по калибровке шумомеров

Приборы для СОУТ — Комплектация средствами измерения для лабораторий под специальную оценку условий труда

Средства измерений магнитных полей частоты 50 Гц для гигиенической оценки

Инструкция по калибровке виброметра

Виброакустика — вопросы и ответы

Шумомер для оценки звукоизоляции, измерения ударного и воздушного шума

Приборы для техосмотра при оценке уровня шума автомобилей

Вход
