110-KIT-MA – Комплект адаптеров для установки вибродатчиков
от 24 000 ₽
В Госреестре: не подлежит внесению в Госреестр СИ РФ110-KIT-MA – Комплект адаптеров для крепления вибродатчика при измерении общей и локальной вибрации
Адаптеры 110-KIT-MA являются не обязательными аксессуарами для измерения вибрации, но без них осуществить правильное измерения общей и локальной вибрации очень сложно. Так же адаптеры для измерения вибрации 110-KIT-MA позволяют продлить срок службы приборов – виброметров.
 |
|

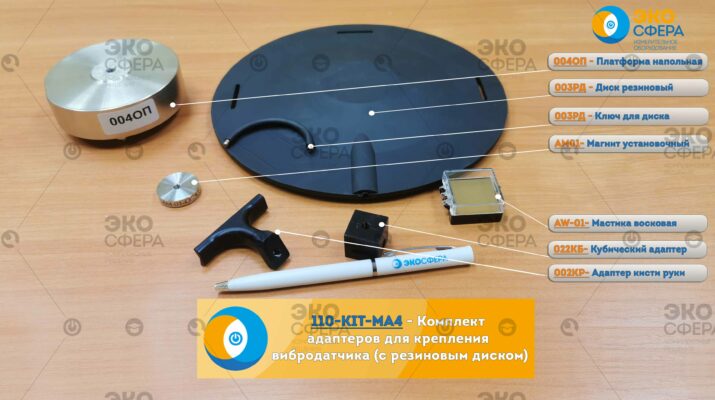

110-KIT-MA4 – Комплект адаптеров для установки вибродатчиков (с резиновым диском)Описание адаптеров

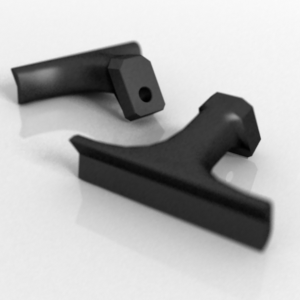

Адаптер для измерения локальной вибрации 002КР
Т-образный адаптер кисти руки 002КР предназначен для измерений локальной вибрации. Шейка адаптера зажимается между средним и безымянным пальцами оператора. Посадочное место – однопозиционное.

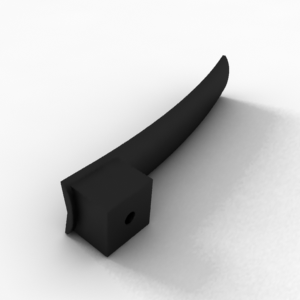

Адаптер для измерения локальной вибрации 022КРН
Адаптер-рукоятка локальной вибрации 022КРН предназначен для измерения локальной вибрации, передающейся на ладони человека от рукоятки ручного инструмента.
Тело адаптера устанавливают между рукояткой инструмента и ладонью, а его посадочное место располагают между большим и указательным пальцами.
Жесткий диск для измерения общей вибрации 001ОТ и 002ОТ
Жесткие диски 001ОТ и 002ОТ предназначены для измерений общей вибрации, передающейся через жесткое плоское сиденье. Вибродатчик устанавливается на поверхности жесткого диска. Диск 002ОТ имеет только резьбовые отверстия для крепления вибродатчика. Поэтому он преимущественно используется для установки 3-координатных преобразователей. Диск 001ОТ имеет дополнительный кубический элемент с тремя отверстиями в ортогональных направлениях. Поэтому его можно использовать для измерений вибрации 1-компонентными датчиками.

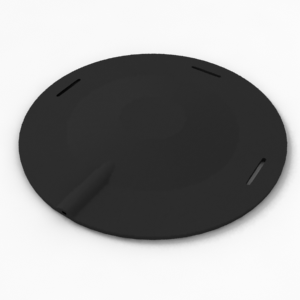

Резиновый диск для измерения общей вибрации 003РД
Полужесткий диск 003РД предназначен для измерений общей вибрации на сиденье с помощью акселерометра АР2082М. Конструкция диска обеспечивает быструю установку и демонтаж.

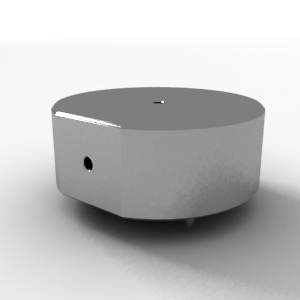

Платформа напольная 003ОП для измерения общей вибрации на полу
Платформа напольная 003ОП предназначена для измерений вибрации на полу. Платформа имеет два взаимно-перпендикулярных резьбовых отверстия. Центральное резьбовое отверстие предназначено для крепления 3-компонентных вибродатчиков, а также для измерений вертикальной вибрации 1-компонентным датчиком. Боковое резьбовое отверстие предназначено для измерений горизонтальной вибрации 1-компонентным вибродатчиком.
Магнит установочный АМ01
Магнит установочный АМ01 предназначен для крепления вибродатчиков к металлическим намагничиваемым поверхностям. Магнит соединяется с вибродатчиком с помощью резьбовой шпильки.
Мастика восковая AW-01-1
Мастика восковая предназначена для крепления вибропреобразователей в лабораторных условиях.

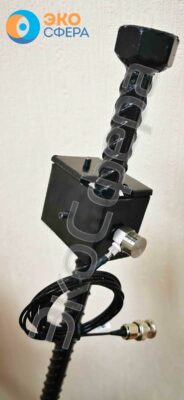

Адаптер для грунта 005ГР
Предназначен для крепления вибропреобразователей при измерении вибрации от грунта при проведении инженерно-экологических изысканий и т.п.
При измерении уровней вибрации не допускается размещать вибродатчик на исследуемой поверхности без предварительного крепления вибродатчика. Прижимание вибродатчика к поверхности пальцем, рукой, ногой и проч. также не допускается, поскольку в данном случае меняются вибрационные свойства исследуемого объекта.
Набор адаптеров серии 110KIT-MA 1 предназначен для установки однокомпонентных вибродатчиков, что обеспечивает удобство и правильность измерения параметров вибрации.
Набор адаптеров серии 110KIT-MA 3 предназначен для установки трёхкомпонентных вибродатчиков, что обеспечивает удобство и правильность измерения параметров вибрации.
Комплект адаптеров для измерения общей и локальной вибрации 110-KIT-MA рекомендован для удобства и верности измерения параметров вибрации.
| Наименование комплекта KIT-MA | Описание набора адаптеров КИТ-МА | Цена комплекта KIT-MA, руб. * |
Комплект адаптеров | Комплект адаптеров КИТ-МА1 для установки 1-компонентных вибродатчиков: – 001КР – адаптер кисти руки – 001ОТ – жесткий диск для измерения общей вибрации на сиденье – 004ОП – платформа напольная – АМ01 – магнит установочный | 24 000 |

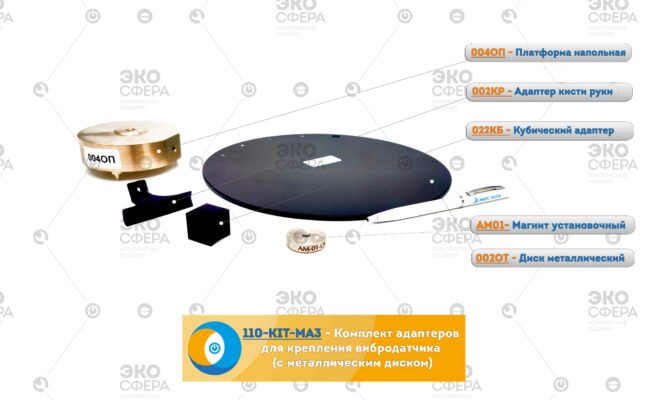

Комплект адаптеров | Комплект адаптеров КИТ-МА3 для установки 3-координатных датчиков: – 002КР – адаптер кисти руки; – 022КБ – кубический адаптер; – 002ОТ – жесткий диск для измерений вибрации на сиденье; – 003ОП/004ОП – платформа напольная – для измерений вибрации на полу и т.п. (или 004ОП – платформа напольная с дополнительным скосом); – АМ01– установочный магнит | 24 000 |
Комплект адаптеров | Комплект адаптеров КИТ-МА4 для установки 3-компонентных вибродатчиков: – 002КР – адаптер кисти руки – 022КБ – кубический адаптер – 003РД – резиновый диск для измерения общей вибрации на сиденье – 003ОП/004ОП – платформа напольная – АМ-01 – магнит установочный – AW-01 – восковая мастика | 43 300 |
| 002КР (022КРН) | Адаптер кисти руки однопозиционный (для 3-компонентного датчика) | 7 100 |
| 001ОТ | Жесткий диск для измерений вибрации на сиденье (три положения установки) | 3 800 |
| 002ОТ | Жесткий диск для измерений вибрации на сиденье (одно положение установки) | 3 100 |
| 003РД | Гибкий диск (без датчика) для измерения общей вибрации | 15 300 |
| OCT2021 | Разборный гибкий диск с трѐхкомпонентным ICP (IEPE) акселерометром для измерения общей вибрации | 67 500 |
| 003ОП (или 004ОП с дополнительным скосом) | Платформа напольная для измерений вибрации на полу | 3 800 |
| АМ-01 | Установочный магнит | 3 200 |
| AW-01-1 | Восковая мастика | 2 500 |
| 005ГР | Адаптер для установки вибродатчика на грунт | 12 100 |
| 001КР | Адаптер кисти руки | 8 800 |
| 022КБ | Кубический адаптер | 3 800 |
* – Стоимость адаптеров действительна при заказе на общую сумму от 15 000 руб.
Приобрели у вас резиновый диск 003РД, получили, спасибо за оперативность.
Но сходу не можем разобраться как с ним работать. Перезвоните мне пожалуйста.
ОТВЕТ:
Здравствуйте, Анна.
Спасибо Вам за вопрос.
Установка вибродатчика, входящего в состав Вашего виброметра ОКТАВА-101ВМ весьма проста и состоит из следующих действий:
- Размещаем резиновый полужёсткий диск 003 РД металлической крышкой вверх:
2. Берём крестовую отвёртку и откручиваем 2 винта, снимаем металлическую крышку и резиновую прокладку, под которым находится камера (полость), где должен быть размещён вибродатчик:
3. В камеру устанавливаем вибродатчик, а соединительный кабель вибродатчика прокладываем по жёлобу резинового диска, как показано на фото:
4. Возвращаем силиконовую прокладку обратно на резиновый диск:
5. Устанавливаем металлическую крышку и затягиваем винты:
6. Затягиваем “ключом” металлическую крышку против часовой стрелки:
7. Размещаем резиновый диск с вибродатчиком (подключенным к виброметру) на водительское кресло, ось Y при этом у Вас будет “смотреть” на лобовое стекло, ось Х будет направлена в стороны слева от водителя
8. Берём водителя:
9. Теперь Вы умеете обращаться с 003РД, Вы – молодец!
