П3-100 – Измеритель уровней электромагнитного излучения

Name: Купить П3-100 - Измеритель ЭМП до 40 ГГц | С поверкой
Price: 1100000 RUB
Availability: InStock

От: 1 100 000 ₽ с НДС

Author : Oleg

Срок поставки до 120 дней

Поверка *: Поверка включена в стоимость

В Госреестре: 79903-20

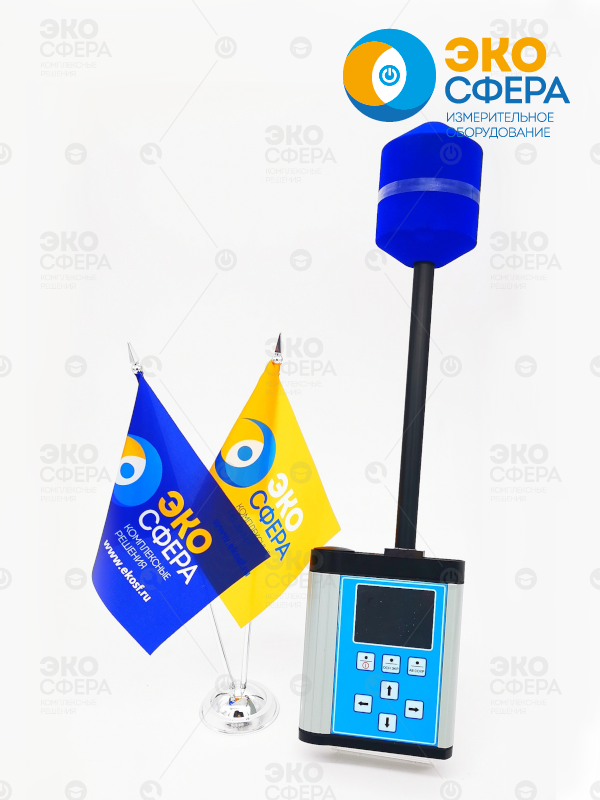

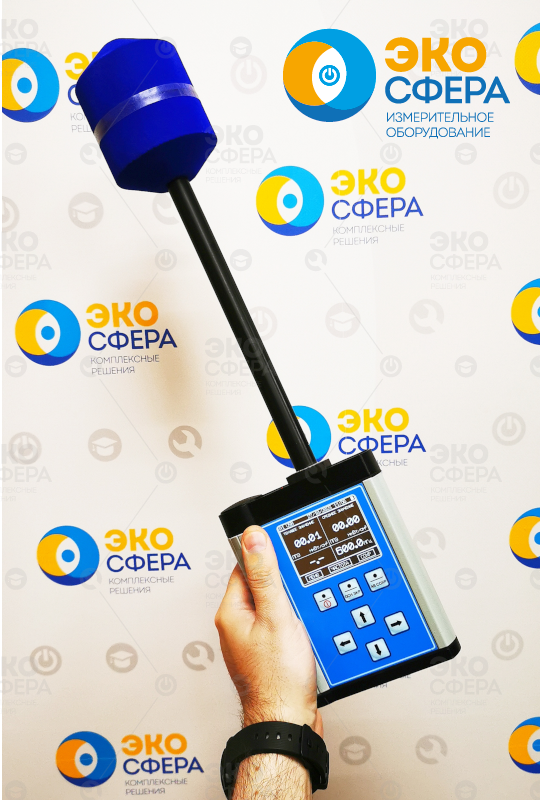

П3-100 – Измеритель уровней электромагнитного излучения до 40 ГГц с поверкой

Изотропный измеритель П3-100 с поверкой обеспечивает измерение следующих показателей переменного электромагнитного поля до 40 ГГц:

напряженность электрического поля (антенна А2) в диапазоне частот 9 кГц – 300 МГц;
напряженность магнитного поля (антенна А3) в диапазоне частот 9 кГц – 50 МГц;
плотность потока энергии (антенна А1 или А4) в диапазоне частот 300 МГц – 40 ГГц

Антенные преобразователя поверяются самостоятельно, возможна работа без индикаторного блока через подключение к ноутбуку (возможность проведения поверки подтверждается письмом от ВНИИФТРИ)

Назначение измерителя электромагнитного поля до 40 ГГц П3-100 с поверкой:

Измеритель П3-100 предназначен для измерения среднеквадратических значений напряженности электрического и магнитного полей в режимах непрерывной генерации, а также для измерения плотности потока энергии (ППЭ) при проведении контроля уровней электромагнитного поля на соответствие требованиям норм по электромагнитной безопасности в соответствии ГОСТ Р 51070, СанПиН 2.2.4.3359, СанПиН 2.1.8/2.2.4.1383, СанПиН 2.1.2.2645, СанПиН 2.5.2/2.2.4.1989, СанПиН 2.1.8/2.2.4.1190 и СанПиН 001 в диапазоне частот от 9 кГц до 40 ГГц.

Область применения прибора П3-100 с поверкой:

Контроль окружающей среды в части электромагнитных излучений органами Государственной санитарно-эпидемиологической службы и другими организациями, аккредитованными в установленном порядке.

Прибор П3-100 может функционировать в трех режимах:

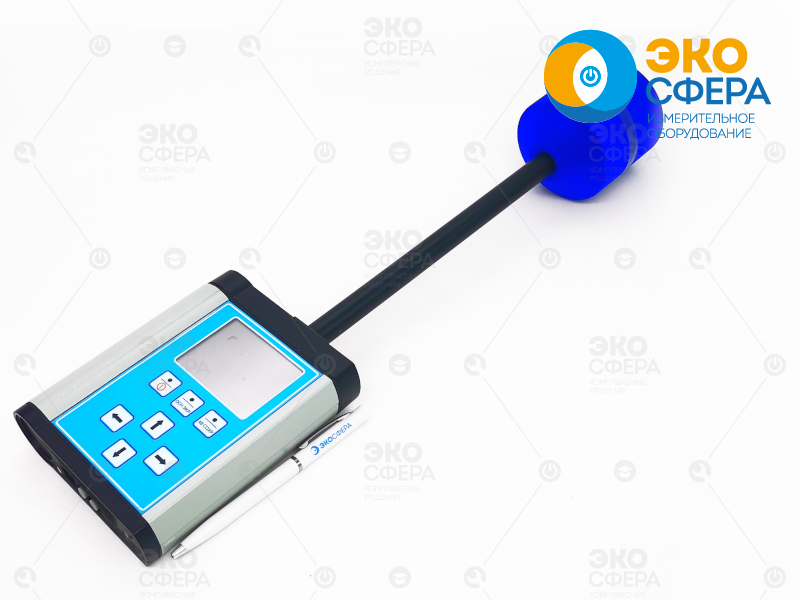

автономный режим (Блок обработки и индикации (БОИ) с подключенной антенной-преобразователем);
дистанционный режим управления (БОИ с подключенной антенной-преобразователем подключен к ПК);
стационарный режим (антенна-преобразователь подключена к ПК).

Измеритель ПЗ-100 обеспечивает:

изотропные измерение уровня поля непрерывных сигналов;
усреднение результатов измерения текущих значений ППЭ и напряженности электрического (магнитного) поля с интервалом усреднения от 5 с до 60 мин;
выбор максимальных значений результатов измерения ППЭ и напряженности электрического (магнитного) поля за истекший интервал от 5 с до 60 мин;
запись в энергонезависимую память отчетов о проведенных измерениях (не менее 20000 отчетов) с возможностью привязки к реальному времени и глобальным координатам;
измерение экспозиции облучения;
визуальное и звуковое оповещение пользователя при превышении ПДУ;
контроль напряжения встроенного источника питания,
возможность работы в автономном режиме;
возможность дистанционного управления (через оптический или электрический интерфейс USB 2.0);
возможность работы антенн-преобразователей с ПК без блока обработки и индикации;
работу часов реального времени при включенном и выключенном измерителе);
автоматическое включение подсветки при нажатии на кнопку клавиатуры.
модульная конструкция обеспечивает независимость антенны от блока при калибровке, ремонте и работе антенн-преобразователей отдельно от измерительного блока.
возможность расширения типов антенн без изменения конструкции блока обработки и индикации (за счёт обновления ПО).
возможность построения структуры пространственного распределения ЭМП.
привязка регистрируемых сигналов к времени и текущим координатам GPS/ГЛОНАСС приемника или текущему системному времени
возможность проведения отложенной обработки и просмотра файлов с помощью дополнительного ПО.

Состав П3-100:

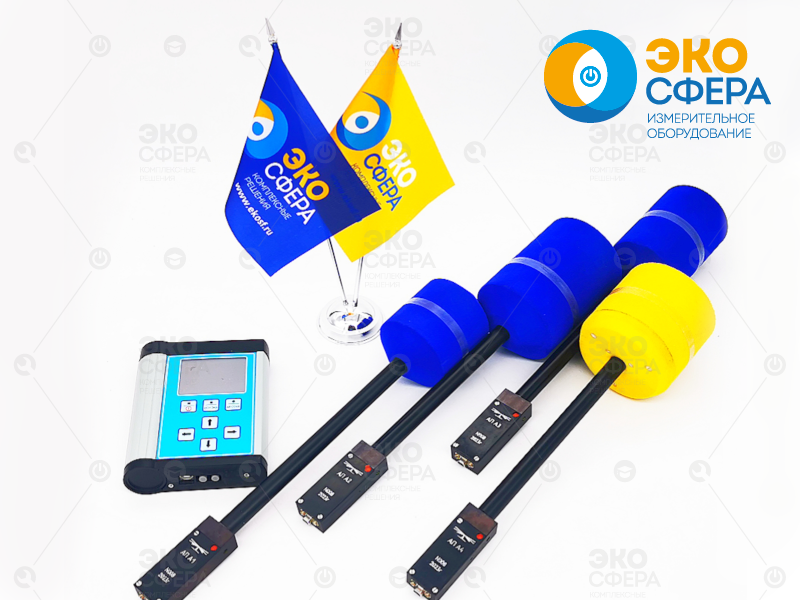

Измерители П3-100 состоят из четырех антенных преобразователей и блока обработки и индикации (БОИ).

Блок обработки и индикации ИЛГШ.467411.001 служит для обработки и отображения, записи (с привязкой к GPS/Глонасс координатам и единому времени) данных, получаемых с антенны- преобразователя. Визуальная и звуковая сигнализация превышения предельно допустимых уровней электромагнитного поля. Встроенный аккумулятор обеспечивает независимую работу от персонального компьютера (ПК).
Кабель USB-A(m)-USB-B(m) служит для подключения блока обработки и индикации к ПК: отображение данных в реальном времени на мониторе ПК, считывание сохраненных измерений и запись в базу данных ПК, а так же для заряда аккумулятора блока обработки и индикации.
Антенна-преобразователь обеспечивает преобразование аналогового сигнала в цифровой. В совокупности с программным обеспечением П3-100А ИЛГШ.00067-01 это обеспечивает возможность создания системы из различных комбинаций антеннпреобразователей. Встроенная система температурной коррекции устраняет дополнительную погрешность измерителя, обусловленную отклонением температуры окружающего воздуха от нормальной в пределах рабочих температур.

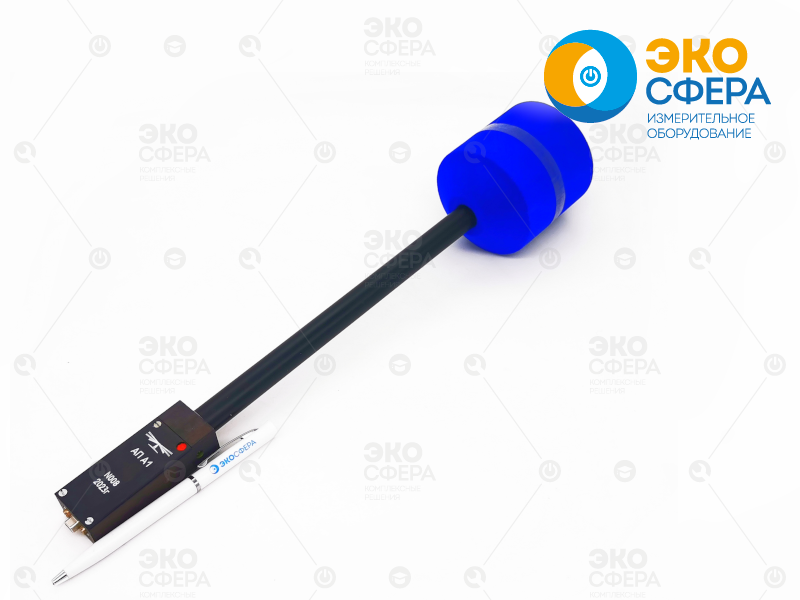

- Антенна-преобразователь А1 ИЛГШ.411519.001 предназначена для измерения плотности потока энергии электромагнитного поля (рабочий диапазон частот от 300 МГц до 40ГГц, погрешность измерения не более 40%, пределы измерений от 0,265 до 100000 мкВт/см² включительно). Антенна-преобразователь А1 применяется в случае «слабого» уровня сигнала.

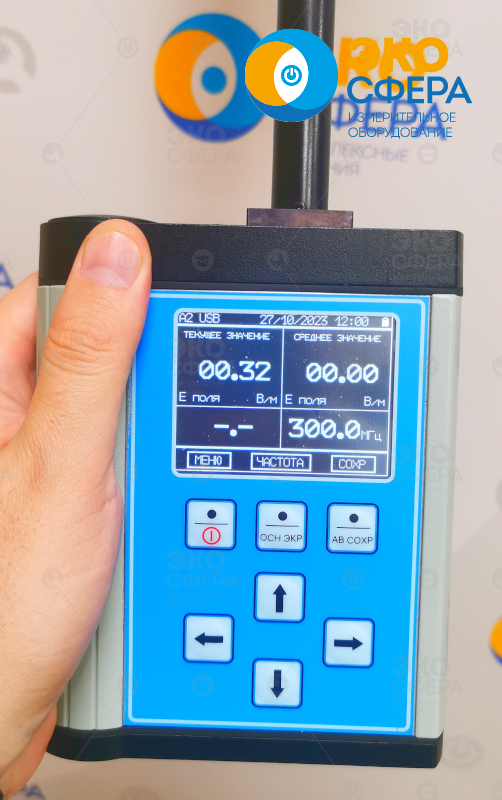

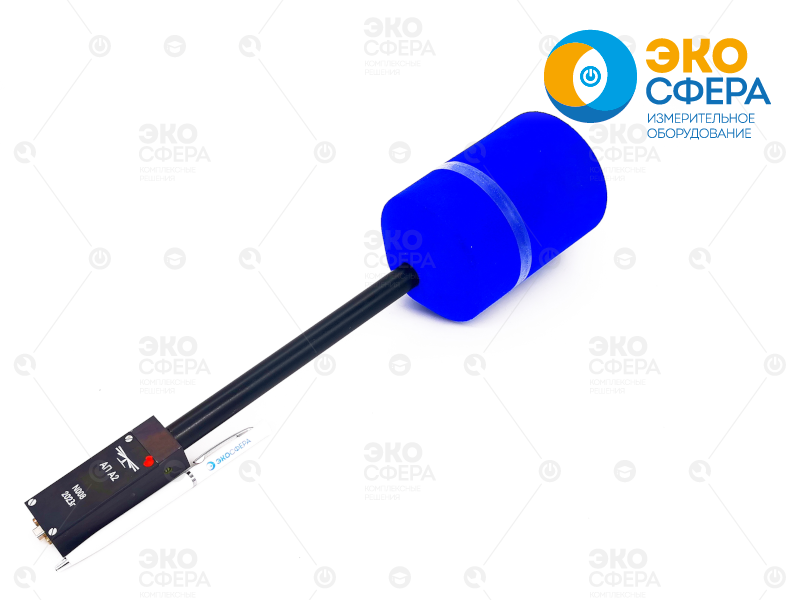

- Антенна-преобразователь А2 ИЛГШ.411519.002 предназначена для измерения напряженности электрического поля (рабочий диапазон частот от 9кГц до 300 МГц, погрешность измерения не более 30%, пределы измерений от 1 до 600 В/м включительно).

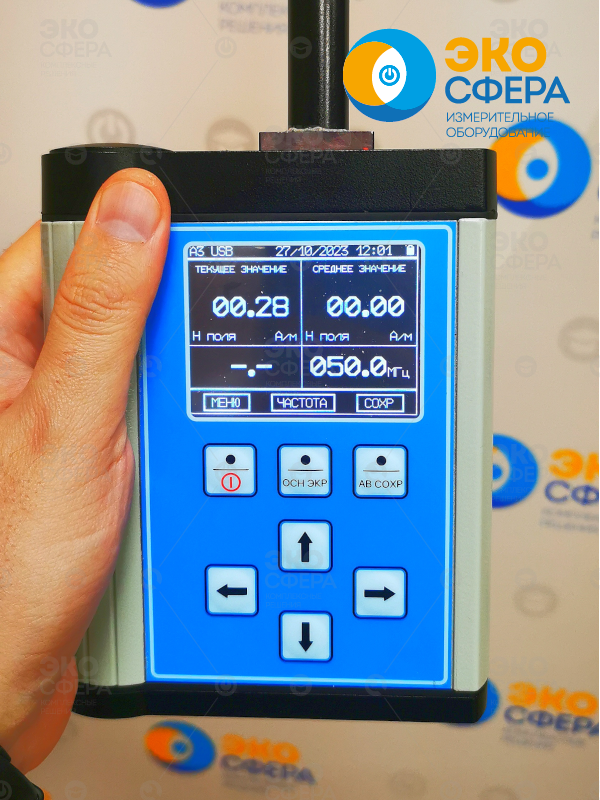

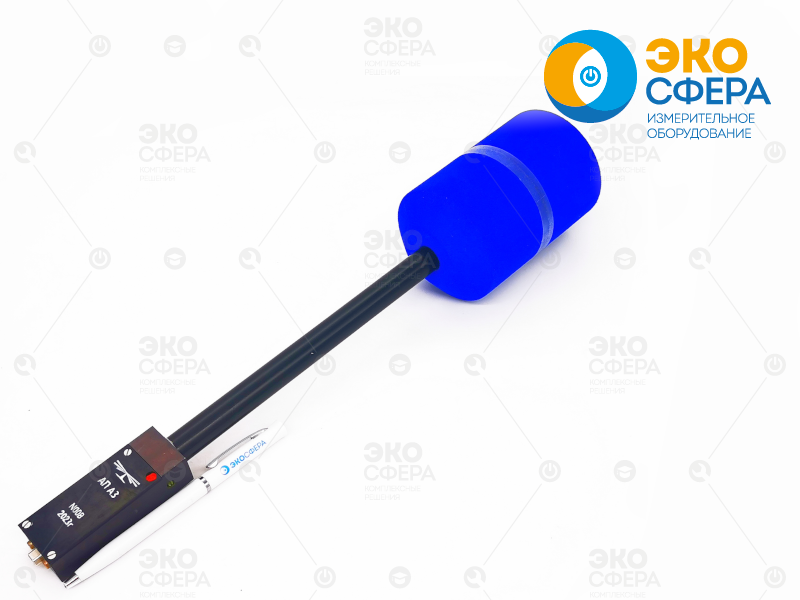

- Антенна-преобразователь А3 ИЛГШ.411519.003 предназначена для измерения напряженности магнитного поля (рабочий диапазон частот от 9кГц до 50 МГц, погрешность измерения не более 30%, пределы измерений от 0,1 до 50,0 А/м включительно).

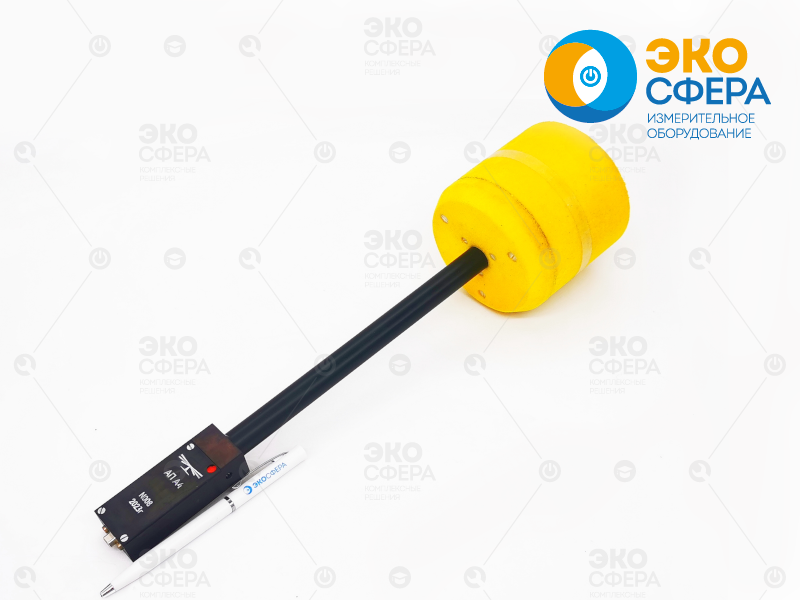

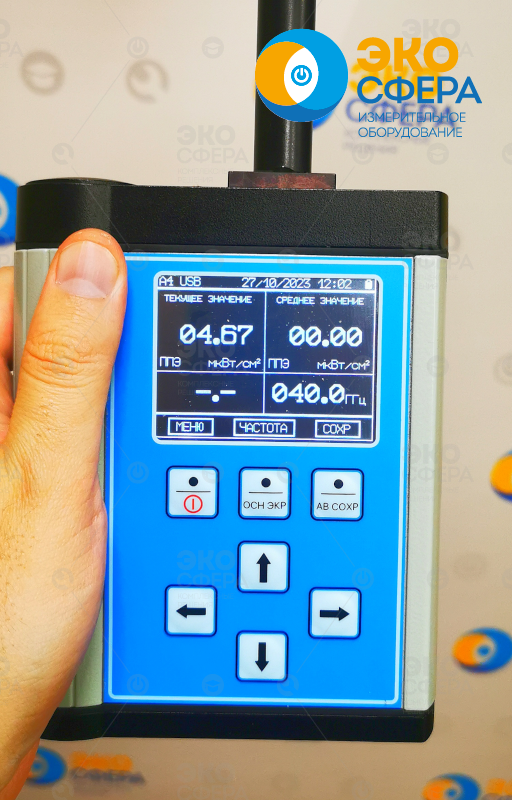

- Антенна-преобразователь А4 ИЛГШ.411519.004 предназначена для измерения плотности потока энергии электромагнитного поля (рабочий диапазон частот от 300 МГц до 40ГГц, погрешность измерения не более 40%, пределы измерений от 3 до 100000 мкВт/см² включительно). Антенна-преобразователь А4 применяется в условиях «сложной» электромагнитной обстановки (наличие нескольких сигналов разной частоты).

Антенные преобразователи (АП) состоят из блока антенн, штанги, в которой расположены резистивные линии связи и аналого-цифрового блока с разъемом micro D-sub. Аналогово-цифровой блок хранит коэффициенты калибровки и осуществляет преобразование аналогового сигнала в цифровой, для передачи информации на ПК или в БОИ. Благодаря использованию трех взаимно ортогональных антенн, показания измерителя не зависят от положения антенн в пространстве.

Каждая АП содержит аналогово-цифровой преобразователь и микроконтроллер, обеспечивающие преобразование аналогового сигнала в цифровой, хранение служебной информации и калибровочных коэффициентов и передачу информации по интерфейсу USB 2.0.

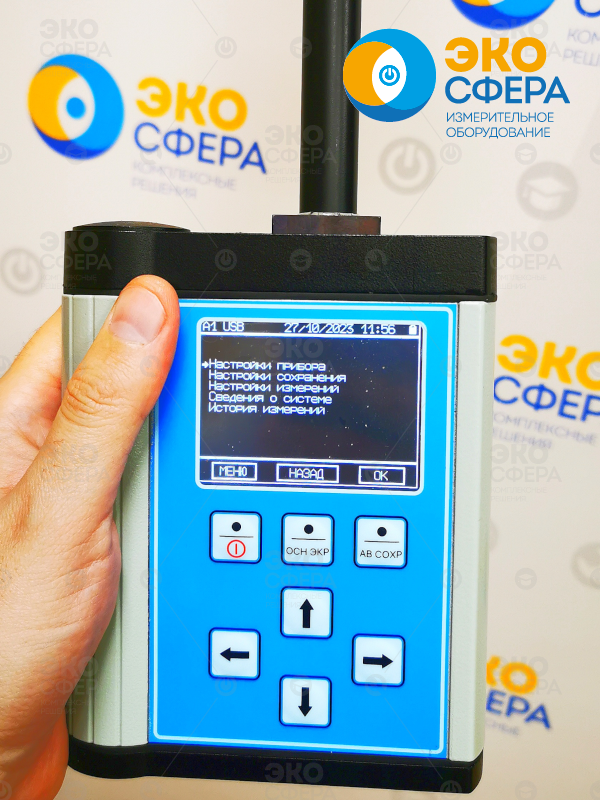

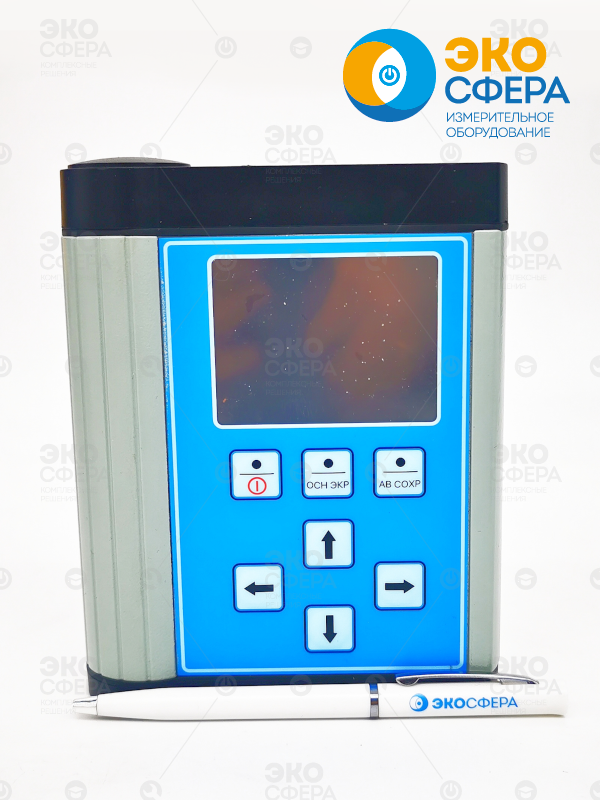

БОИ представляет собой алюминиевый моноблок. На передней панели его корпуса находится клавиатура и ЖК-индикатор. В верхней части располагается место для подключения АП и встроенная GPS/Глонасс антенна, которая обеспечивает привязку результатов измерении к ГНСС. В нижней части корпуса находятся оптические разъемы и разъем USB. БОИ обеспечивает выбор режима измерений, обработку и отображение информации, архивацию измерений.

Измерители П3-100 могут функционировать в трех режимах;
− автономный режим (БОИ с подключенной АП);
− дистанционный режим (БОИ подключен к ПК);
− стационарный режим (АП подключена к ПК).

АП соединяются с БОИ при помощи micro d-sub разъема.

Для обеспечения совместной работы БОИ с ПК в комплект поставки входят кабель USB A(m) –USB B(m), электронно-оптический преобразователь, оптический кабель и флеш-накопитель с программным обеспечением (ПО).
Для обеспечения совместной работы АП с ПК по интерфейсу USB в комплект поставки входит кабель USB A(m) –micro d-sub и флеш-накопитель с ПО.

1. Антенны-преобразователи- самодостаточны в плане проведения измерений, при добавлении программного обеспечения (ПО1). ПО1 устанавливается на ПК. К ПК через кабель USB (до 5 метров) подключается антенна-преобразователь. Можно одновременно подключить и получать данные с нескольких антенн-преобразователей (ПО1 позволяет так работать).

2. Если постоянно носить с собой ноутбук не удобно, то можно к выше изложенному комплекту добавить Блок обработки и индикации (БОИ). Но при этом к БОИ можно подключать антенны-преобразователи только поочередно. Своего рода БОИ тот же ПК с множеством функций, предназначенных для работы в сфере контроля электромагнитных излучений.

3. Если Вы планируете подключать БОИ к ПК, то придется добавить еще ПО2. Программное обеспечение – их 2 (ПО1 и ПО2). Здесь схема подключения следующая: антенна-преобразователь – БОИ – USB кабель – ПК.

4. Возможно проведение удаленного контроля (до 100 метров), для этого используется оптический преобразователь + оптоволоконный кабель. Оптика работает только при наличии БОИ. Схема подключения: антенна-преобразователь – БОИ – Оптика – ПК.

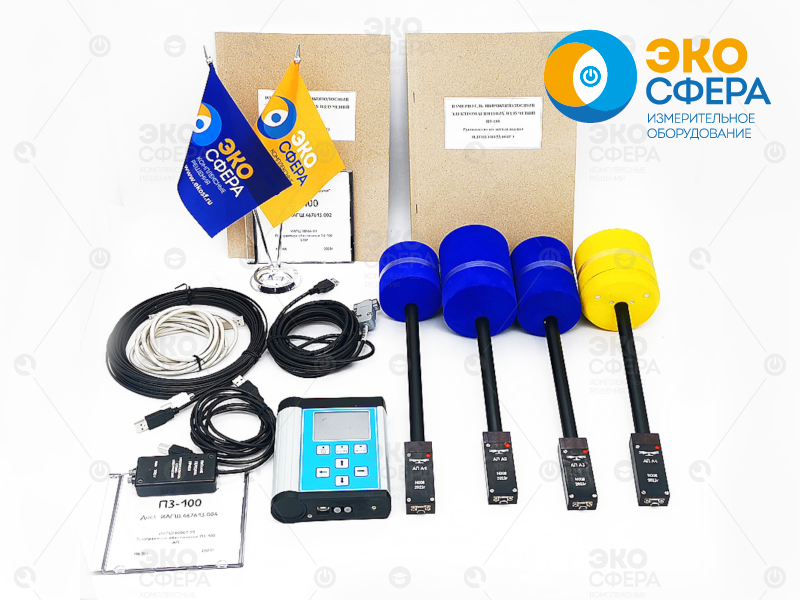

Комплект поставки измерителя СВЧ-излучений до 40 ГГц П3-100 с поверкой:

Наименование	Обозначение	Количество	Стоимость, руб. (в т.ч. НДС 20%) / примечание
1 Антенна-преобразователь А1 (ППЭ, 300 МГц – 40 ГГц)*	ИЛГШ.411519.001	1	424 600
2 Антенна-преобразователь А2 (Е, 9 кГц – 300 МГц)*	ИЛГШ.411519.002	1	228 800
3 Антенна-преобразователь А3 (Н, 9 кГц – 50 МГц)*	ИЛГШ.411519.003	1	270 600
4 Антенна-преобразователь А4 (ППЭ, 300 МГц – 40 ГГц)*	ИЛГШ.411519.004	1	585 200 Отличается от А1 тем, что в качестве антенн используются термопары
5 Блок обработки и индикации*	ИЛГШ.467411.001	1	338 800
6 Кабель USB-А(m) –USB-B(m) 3 м*
7 Кабель соединительный*	ИЛГШ.685621.109	1
8 Программное обеспечение*	ИЛГШ.00066-01	1	52 800
9 Оптико-электрический преобразователь и оптический кабель HFBR-RMD010Z **	ИЛГШ.433624.002	1	74 800
10 Свидетельство о поверке		1
* Поставляется по выбору заказчика

Технические характеристики измерителя напряжённости электромагнитного поля П3-100 с поверкой:

Наименование характеристики	Значение
Диапазон рабочих частот:
– для электромагнитного поля при работе с АП А1 и A4	300 МГц – 40 ГГц
– для электрического поля при работе с АП А2	9 кГц – 300 МГц
– для магнитного поля АП при работе с А	9 кГц – 50 МГц
Пределы измерения среднеквадратических значений напряженности электрического (магнитного) поля и ППЭ
– для антенны-преобразователя А1, мкВт/см²	0,265 – 100000
– для антенны-преобразователя А2, В/м	1 – 600
– для антенны-преобразователя А3, А/м	0,1 – 50
– для антенны-преобразователя А4, мкВт/см²	5 – 100000
Неравномерность частотной характеристики, дБ:
– для антенны-преобразователя А1	8
– для антенны-преобразователя А2	12
– для антенны-преобразователя А3	10
– для антенны-преобразователя А4	8
Пределы допускаемой основной погрешности измерения напряженности электромагнитного поля известной частоты:
– при измерении ППЭ:	±40
– при измерении напряженности электрического и магнитного полей:	±30
Показатели надежности: Средняя наработка на отказ измерителя, не менее, ч	15 000 15 000
Масса, не более, кг: – антенны-преобразователя А1 – антенны-преобразователя А2 – антенны-преобразователя А3 – антенны-преобразователя А4 – блока обработки и индикации – измерителя в футляре – измерителя в транспортной упаковке	0,35 0,35 0,35 0,35 0,7 5,5 6,5
Габаритные размеры, не более, мм: – антенны-преобразователя А1 – антенны-преобразователя А2 – антенны-преобразователя А3 – антенны-преобразователя А4 – блока обработки и индикации – измерителя в футляре – измерителя в транспортной упаковке	425х75 425х85 425х75 425х90 150х120х40 515х415х165 530х430х180
Время установления рабочего режима, не более, мин	3
Питание: источник питания литий-ионного типа, В	2,9-4,2

Рабочие условия эксплуатации измерителя П3-100

– температура окружающего воздуха, °С	от минус 10 до плюс 40,
– относительная влажность воздуха, %	90 при температуре 30 °С;
– атмосферное давление, кПа (мм рт. ст.)	70 – 106,7 (537 – 800)
– механические воздействия	по ГОСТ 22261 группа 4
