П3-90 – Изотропный измеритель электромагнитных полей
от 310 000 ₽
В Госреестре:
№62889-15. Межповерочный интервал 1 год - Описание
- Назначение
- Особенности
- Принцип действия
- Комплектация
- Технические характеристики
- Поддержка
- Отзывы (7)
П3-90 – Изотропный измеритель напряженности электромагнитных полей с первичной поверкой
Трехкомпонентный измеритель П3-90 предназначен для измерения параметров переменного электромагнитного поля в следующих диапазонах частот:
- электрическое поле: 50 Гц, 10 – 30 кГц, 0,03 – 3 МГц, 30 – 50 МГц, 30 – 300 МГц, 50 – 300 МГц;
- магнитное поле: 10 – 30 кГц, 0,03 – 3 МГц, 30 – 50 МГц;
Срок действия свидетельства об утверждении типа П3-90 продлён приказом Росстандарта № 2080 от 10.12.2020 г.
Назначение изотропного измерителя параметров электромагнитного поля П3-90 с поверкой:
Измеритель электромагнитного поля П3-90 предназначен для проведения измерений напряженности электрического и магнитного полей в диапазонах частот от 10 кГц до 300 МГц (в том числе в поддиапазонах промышленной частоты 50 Гц, 10 – 30 кГц, 0,03 – 3 МГц, 30 – 50 МГц, 30 – 300 МГц, 50 – 300 МГц).
Измеритель напряженности ЭМП П3-90 выполняет измерения в соответствии с:
- СанПиН 2.2.4.1191-03 “Электромагнитные поля в производственных условиях”;
- Приложением № 17 методики проведения специальной оценки условий труда.
П3-90 соответствует ОБЯЗАТЕЛЬНЫМ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ, в том числе по ПОКАЗАТЕЛЯМ ТОЧНОСТИ, указанных в Приложении № 2 к Приказу Минздравсоцразвития России № 1034н
П3-90 является средством измерений утвержденного типа, осуществляющим прямые измерения. Эксплуатационная документация на прибор содержит методики измерений, предназначенные для выполнения прямых измерений по всем типам измеряемых прибором полей.
П3-90 является измерителем напряженности поля ненаправленного приема и разработан в соответствии с требованиями ГОСТ Р 51070-97 “Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний”, установленными на измерители для контроля норм по электромагнитной безопасности в области охраны природы, безопасности труда и населения.
П3-90 обеспечивает измерение всех пространственных координат поля с вычислением модуля вектора напряженности поля и отображение полученного значения, что упрощает проведение процесса измерения и обеспечивает получение достоверных результатов измерения, антенны являются трехкоординатными.
П3-90 также может работать в режиме индикации трех пространственных координат поля в реальном масштабе времени, что может быть использовано для электромагнитного мониторинга, контроля пространственного распределения полей и динамики изменения этих полей во времени.
Антенна АМ1 имеет в своем составе трехкоординатный измерительный преобразователь, полосовой фильтр, детектор и устройство согласующее.
Принцип действия антенны АМ1 основан на преобразовании магнитной напряженности электромагнитного поля в напряжение электрического сигнала, пропорционального величине поля. В трёхкоординатной антенне идет одновременный процесс измерения трех ортогональных составляющих вектора исследуемого параметра. Полученный сигнал проходит через фильтр заданной полосы частот, затем усиливается и поступает на микропроцессор блока измерительного. Принятый микропроцессором сигнал с антенны обрабатывается и
вычисляется вектор измеряемого параметра. Полученное значение отображается на графическом индикаторе в единицах измерения напряженности магнитного поля.
Антенна АЭ1 имеет в своем составе трехкоординатный измерительный преобразователь, диодный детектор, устройство согласующее, а также микросхему памяти, в которой записаны значения коэффициентов амплитудной и частотной коррекции.
В процессе измерения антенной АЭ1 происходит преобразование электрической напряженности электромагнитного поля в напряжение электрического сигнала по трем координатам. Принятый микропроцессором сигнал с антенны обрабатывается и вычисляется вектор измеряемого параметра с учетом коэффициентов амплитудной и частотной коррекции. Полученное значение отображается на графическом индикаторе в единицах измерения напряженности электрического поля.

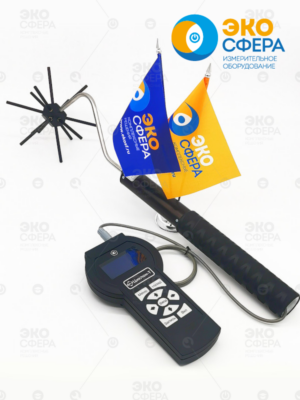

Антенна АЭ2 состоит из трехкоординатного измерительного преобразователя и устройства согласующего.
Получаемое в результате преобразования электромагнитного поля напряжение, имеет амплитуду прямо пропорциональную величине измеряемого параметра. Сигнал пропускается через фильтр с заданной полосой частот и подается на микропроцессор, где вычисляется вектор измеряемого параметра. Полученное значение отображается на графическом индикаторе в единицах измерения напряженности электрического поля.

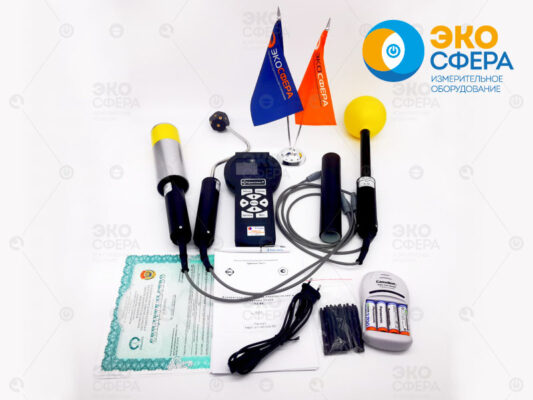

Базовый комплект поставки измерителя электромагнитного поля П3-90 включает в себя:

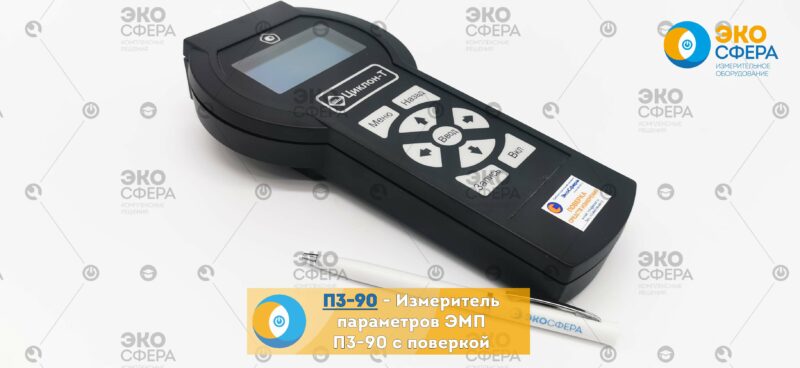

- Блок измерительный «Циклон-Т» – 1 шт.;
- Антенна магнитная АМ1* РМКУ.411519.045 – 1 шт.;
- Антенна электрическая АЭ1* РМКУ.411519.044 – 1 шт.;
- Антенна электрическая АЭ2* РМКУ.411519.046 – 1 шт.;
- Ручка-держатель РМКУ 8.626.037 – 1 шт.;
- Батарейки типоразмера АА 1,5 В – 4 шт.;
- Руководство по эксплуатации РМКУ.411180.009 РЭ – 1 шт.;
- Паспорт РМКУ.411180.009 ПС – 1 шт.;
- Методика поверки РМКУ.411180.009 МП – 1 шт.;
- Свидетельство о поверке – 1 шт.;
- Кейс – 1 шт.
 |
 |
По дополнительному требованию поставляется зарядное устройство в комплекте с 4-мя аккумуляторами типоразмера АА – 1 шт.
По Вашему желанию прибор может поставляться в любых вариантах комплектации антеннами для измерения необходимых диапазонов частот и типов электромагнитных полей.

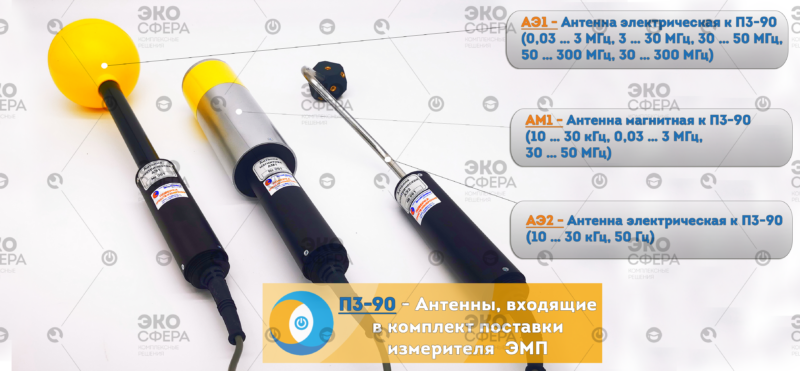

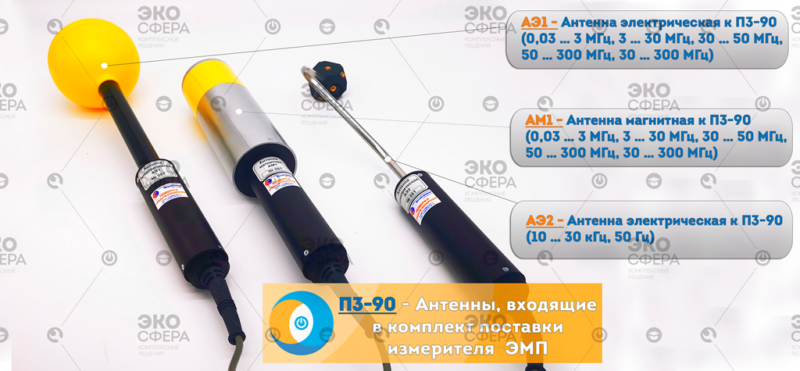

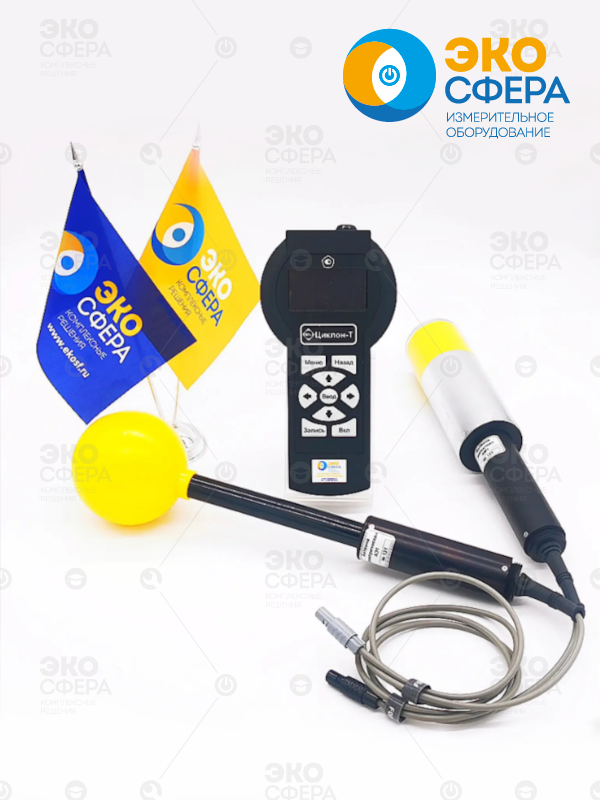

Для измерения переменных электрических и магнитных полей прибор П3-90 имеет электрические антенны АЭ1, АЭ2 и магнитную антенну АМ1.
Технические характеристики измерителя переменного электромагнитного поля П3-90 с первичной поверкой:
| Частота измеряемых сигналов | Диапазон измерения | Погрешность измерения |
|
Антенна электрическая АЭ1: |
||
| 0,03 … 3 МГц | 5 … 500 В/м | ± 30 % |
| 3 … 30 МГц | 3 … 300 В/м | ± 30 % |
| 30 … 50 МГц | 1 … 80 В/м | ± 30 % |
| 50 … 300 МГц | 1 … 80 В/м | ± 30 % |
| 30 … 300 МГц | 1 … 80 В/м | ± 30 % |
|
Антенна электрическая АЭ2: |
||
| 10 … 30 кГц | 100 … 10000 В/м | ± 30 % |
| 50 Гц | 0,05 … 100 кВ/м | ± 20 % |
|
Антенна магнитная АМ1: |
||
| 10 … 30 кГц | 1 … 50 А/м | ± 30 % |
| 0,03 … 3 МГц | 1 … 50 А/м | ± 30 % |
| 30 … 50 МГц | 0,1 … 3 А/м | ± 30 % |
Габаритные размеры комплектующих, входящих в состав ПЗ-90: |
||
| Наименование: | Размеры, мм.: | Масса, кг.: |
| Блок измерительный «Циклон-Т» | 230×120×50 | 0,55 |
| Антенна магнитная АМ1 | 320×63×63 | 0,42 |
| Антенна электрическая АЭ1 | 445×98×98 | 0,35 |
| Антенна электрическая АЭ2 | 480×175×175 | 0,45 |
| Ручка-держатель | 210×42×42 | 0,16 |
