П6-73 — Измерительная магнитная антенна

Name: Купить П6-73 | Измерительная магнитная антенна
Brand: ЭкоСфера
Price: 218380 RUB
Availability: InStock

218 380 ₽ с НДС

Author : Dasha

Срок поставки до 15 дней

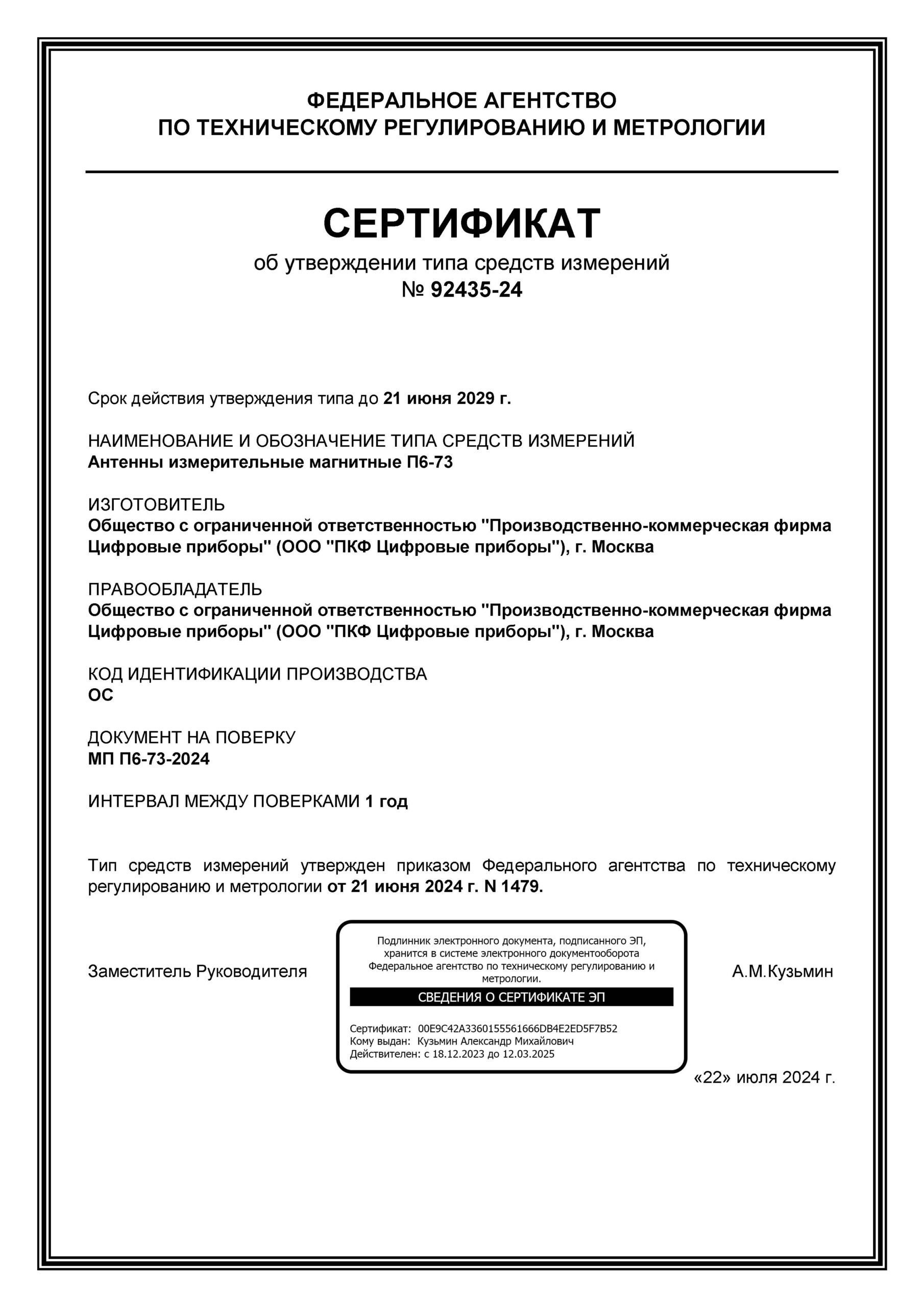

№ 92435-24. Межповерочный интервал - 1 год.

Поверка *: Поверка включена в стоимость

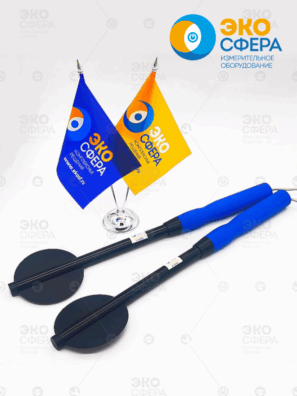

Измерительная антенна П6-73 с первичной поверкой

Антенна измерительная магнитная П6-73 (далее − антенна П6-73) предназначена для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра, осциллографом и пр.) для измерений напряженности магнитного поля (далее – НМП).

Комплект поставки измерительной антенны П6-73:

Наименование	Обозначение	Количество
Антенна измерительная магнитная П6-73	ПКДУ.411171.072	1 шт.
Кабель удлинительный*	ПКДУ.411100.001.021	1 шт.
Тренога*	ПКДУ.411171.012	1 шт.
Блок питания ОКТАФОН-М*	ПКДУ.411532.001.02	1 шт.
Кейс*	ПКДУ.411918.001	1 шт.
Руководство по эксплуатации	ПКДУ.411171.072РЭ	1 экз.
Паспорт	ПКДУ.411171.072ПС	1 экз.
* Поставляется по отдельному заказу

Метрологические характеристики антенны П6-73:

Наименование характеристики	Значение
Диапазон рабочих частот ƒ, кГц	от 0,005 до 400 включ.
Диапазон изменения коэффициента калибровки, дБ (1 Ом^-1·м^-1)	от 30 до 90 включ.
Пределы допускаемой погрешности коэффициента калибровки, дБ
– в диапазоне частот от 0,005 до 0,02 кГц включ. при измерении НМП до 3000 А·м^-1 включ.	±2,0
– в диапазоне частот св. 0,020 до 0,075 кГц включ. при измерении НМП до 12000 А·м^-1 включ.	±1,2
– в диапазоне частот св. 0,075 до 1,00 кГц включ. при измерении НМП до 1000 А·м^-1 включ.	±1,5
– в диапазоне частот св. 1,0 до 10,0 кГц включ. при измерении НМП до 500 А·м^-1 включ.	±1,5
– в диапазоне частот св. 10,0 до 100,0 кГц включ. при измерении НМП до 100 А·м^-1 включ.	±1,5
– в диапазоне частот св. 100,0 до 400,0 кГц включ. при измерении НМП до 3 А·м^-1 включ.	±2,5

Технические характеристики антенны П6-73:

Наименование характеристики	Значение
Тип выходного ВЧ соединителя	Switchcraft TA5FL
Максимальное среднеквадратическое значение напряжения на выходе антенны на частоте 0,075 кГц, В, не менее	10
Спектральная плотность собственных шумов (среднеквадратическое значение, на частоте 1 кГц), нВ/ √Гц , не более	100
Напряжение биполярного питания от источника постоянного тока блока питания ОКТАФОН-М, В	±18,0
Время непрерывной работы при питании от блока питания ОКТАФОН-М с полностью заряженными аккумуляторами, ч, не менее	6
Масса (без кабеля), кг, не более	0,260
Габаритные размеры, мм, не более: – длина – ширина – высота	510 110 34
Рабочие условия применения: – температура окружающего воздуха, ⁰С – атмосферное давление, кПа (мм рт.ст.) – относительная влажность окружающего воздуха, %	от +5 до +40 от 84,0 до 106,7 (от 630 до 800) от 30 до 80
