ТС-20 – Измеритель параметров петли короткого замыкания
54 650 ₽ с НДС
Срок поставки до 20 дней
В Госреестре: № 68153-17. Межповерочный интервал - 2 годаИзмеритель параметров петли короткого замыкания ТС-20 с поверкой
Измеритель параметров петли короткого замыкания ТС-20 предназначен для проверки согласования параметров цепи “фаза – нуль” с характеристиками аппаратов защиты и проверки непрерывности защитных проводников.
Прибор внесён в Государственный реестр средств измерений и поставляется с поверкой.
Результаты измерений могут быть отражены в Протоколах сертификационных, приёмо-сдаточных и периодических испытаний в электроустановках.
Измеритель ТС-20 применяется также при наладке и эксплуатационном контроле состояния сетей электропитания жилых домов, офисов и производственных объектов.
Назначение измерителя параметров петли короткого замыкания TC-20 с поверкой:
- измерение действующего значения фазного и линейного напряжения переменного тока частотой 45 – 65 Гц;
- измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В;
- измерение полного сопротивления цепи «фаза — нуль рабочий», «фаза — нуль защитный», «фаза — фаза» без отключения источника питания;
- расчёт ожидаемого тока короткого замыкания;
- оценку сопротивления заземляющих устройств.
Особенности измеритель ТС-20 с поверкой:
- возможность выбора Пользователем номинального напряжения 220/380 В, 230/400 В или 240/415 В;
- функция автоматического вычисления ожидаемого тока короткого замыкания на основании измеренного полного сопротивления петли и номинального напряжения электроустановки;
- функция автоматического определения номинального фазного или линейного напряжения при вычислении ожидаемого тока короткого замыкания;
- функция автоматического выбора диапазона измерения;
возможность изменения длины измерительных проводов без необходимости калибровки прибора; - функция автоматической компенсации сопротивления измерительных проводов;
сохранение последнего результата измерения; - защита от перегрева (индикатор высокой температуры);
- контроль заряда элементов питания в режиме реального времени;
- подсветка дисплея;
- автоматическое выключение неиспользуемого прибора через заданный интервал времени (300 с, 600 с, 900 с) – экономия энергии элементов питания (AUTO-OFF).
Прибор ТС-20 может быть эффективно использован:
- электросетевыми компаниями (при техническом обслуживании электроустановок);
- службами эксплуатации электрических сетей в нефтегазодобывающих компаниях, в управляющих компаниях ЖКХ, на промышленных предприятиях;
- строительными и монтажными организациями, при производстве электромонтажных работ;
- организациями надзора и контроля в электрических сетях и электроустановках потребителей;
- электроизмерительными лабораториями.
Результаты измерений ТС-20 помогут решить следующие вопросы:
- Какое значение ожидаемого тока короткого замыкания использовать при выборе аппарата защиты от сверхтоков?
- Правильно ли выбраны номинал и время-токовая характеристика существующего автоматического выключателя или плавкого предохранителя?
- Какой характер исследуемой цепи — емкостной или индуктивный?
- Есть ли ошибки электромонтажа?

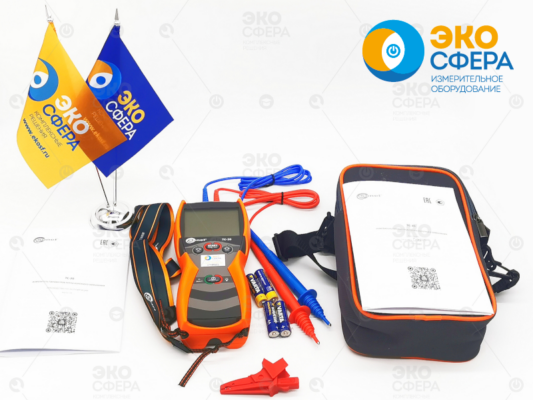

Базовый комплект поставки измерителя параметров петли короткого замыкания ТС-20 с поверкой:
Наименование | Количество | Индекс |
| Зажим «Крокодил» изолированный красный K02 | 1 | WAKRORE20K02 |
| Зонд острый с разъёмом «банан» голубой | 1 | WASONBUOGB1 |
| Зонд острый с разъёмом «банан» красный | 1 | WASONREOGB1 |
| Крепеж «Свободные руки» | 1 | WAPOZUCH1 |
| Провод измерительный 1,2 м с разъемами «банан» голубой | 1 | WAPRZ1X2BUBB |
| Провод измерительный 1,2 м с разъемами «банан» красный | 1 | WAPRZ1X2REBB |
| Ремень для переноски прибора M1 | 1 | WAPOZSZE4 |
| Футляр M10 | 1 | WAFUTM10 |
По дополнительному заказу для измерителя параметров петли короткого замыкания TC-20 поставляется:
| Индекс | |
| Адаптер AGT-63P | WAADAAGT63P |
| Адаптер AGT-16C | WAADAAGT16C |
| Адаптер AGT-16P | WAADAAGT16P |
| Адаптер AGT-16T | WAADAAGT16T |
| Адаптер AGT-32C | WAADAAGT32C |
| Адаптер AGT-32P | WAADAAGT32P |
| Адаптер AGT-32T | WAADAAGT32T |
| Зонд острый с разъемом «банан» желтый | WASONYEOGB1 |
| Зонд острый с разъемом «банан» складной SP-2M | WASONSP2M |
| Комплект измерительных разъемов для фазных и нулевых шин AR-468 | WAADAR468RU |
| Провод измерительный 10 м с разъемами «банан» красный | WAPRZ010REBB |
| Провод измерительный 20 м с разъемами «банан» красный | WAPRZ020REBB |
| Провод измерительный 5 м с разъемами «банан» красный | WAPRZ005REBB |
Видеообзор измерителя параметров петли короткого замыкания ТС-20 с поверкой
Технические характеристики Измерителя параметров петли короткого замыкания ТС-20:
Сокращение “е.м.р.” в определении основной погрешности означает “единица младшего разряда”. Сокращение “и.в.” в определении основной погрешности означает “измеренная величина”.
Измерение напряжения переменного тока
| Диапазон | Разрешение | Основная погрешность |
| 0…440 В | 1 В | ±(2,5 % и.в. + 3 е.м.р.) |
Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L
Измерение полного сопротивления петли короткого замыкания ZS
Диапазон измерения согласно ГОСТ IEC 61557-3-2013
| Измерительный провод | Диапазон измерения Zs |
| 1,2 м | 0,24…200 Ом |
| 5 м | 0,26…200 Ом |
| 10 м | 0,28…200 Ом |
| 20 м | 0,35…200 Ом |
Диапазон измерения ZS
| Диапазон | Разрешение | Основная погрешность |
| 0…19,99 Ом | 0,01 Ом | ±(2,5% и.в. + 5 е.м.р.) |
| 20,0…99,99 Ом | 0,1 Ом | ±(2,5% и.в. + 3 е.м.р.) |
| 100…200 Ом | 1 Ом | ±(3% и.в. + 5 е.м.р.) |
Номинальные рабочие напряжения UnL-N/UnL-L: 220/380 В, 230/400 В, 240/415 В
Диапазон рабочего напряжения: 198…264 В (для ZL-PE и ZL-N) и 342…440 В (для ZL-L)
Номинальная частота сети fn: 50 Гц, 60 Гц
Диапазон рабочих частот: 45…65 Гц
Максимальный ток измерения: 15,3 A для 230 В (10 мс) и 26,7 A для 400 В (10 мс)
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
| Диапазон | Разрешение | Основная погрешность |
| 0..9,99 Ом | 0,01 Ом | ±(5% и.в. + 5 е.м.р.) значения ZS |
Рассчитывается и отображается для ZS <10 Ом Ток короткого замыкания петли IK Диапазон измерения IK согласно ГОСТ IEC 61557-3-2013 рассчитывается на основании ZS
| Диапазон | Разрешение | Основная погрешность |
| 1,15…9,99 A | 0,01 A | Рассчитывается на основе погрешности полного сопротивления петли короткого замыкания ZS |
| 10,0…99,9 A | 0,1 A | |
| 100…999 A | 1 A | |
| 1,00…9,99 кA | 0,01 кA | |
| 10,0…40,0 кA | 0,1 кA |
Дополнительные технические данные
ТС-20 соответствует требованиям по электромагнитной совместимости Техническому Регламенту Таможенного СоюзаТР ТС 020/2011
| класс изоляции | двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
| категория безопасности монтажа измерителя | CAT III 300 В |
| степень защиты корпуса измерителя в соответствии с ГОСТ 14254-2015 | IP67 |
| изделие соответствует требованиям по электромагнитной совместимости стандартам | ГОСТ Р 51522.1-2011 |
| питание измерителя | 4 алкалиновых элемента 1,5 В AA LR6 или 4 аккумулятора NiMH AA |
| габаритные размеры измерителя (длина х ширина х глубина) | 220×98×58 мм |
| масса прибора с комплектом батареек | примерно 509 г |
| рабочая температура | –20…+50 °C |
| температура хранения | -20…+70 °C |
| температура при калибровке | +23 ± 2 °C |
| влажность при калибровке | 40…60% |
| влажность при эксплуатации | 20…80% |
| высота над уровнем моря | < 3000 м |
| время до автоматического выключения Auto-OFF | на выбор 300, 600 или 900 секунд |
| количество измерений Zs на аккумуляторах | >5000 (2 измерения в минуту) |
| дисплей | сегментный ЖКИ |
Сравнительная таблица измерителей параметров электрической цепи:
| Измерение | TC-20 | MZC-304 | MZC-310S |
| ZL-N | + | + | + |
| ZL-PE | + | + | + |
| ZL-L | + | + | + |
| ZL-PE RCD | – | + | – |
| Iкз | + | + | + |
| Uном, В | 220/380 230/400 240/415 | 220/380 230/400 240/415 | 220/380 230/400 |
| Zизм, Ом — минимальное измеряемое сопротивление согласно ГОСТ Р МЭК 61557-3 | 0,24 | 0,13 | 0,0072 |
| Rcont | – | + | – |
| Рабочая температура | -20…50 °C | 0…50 °C | 0…40 °C |
| Память/ПК | +/- сохранение результата последнего измерения | +/+ | +/+ |
| Интерфейс | – | OR-1 (USB) V2 | RS-232 |
ZL-N – измерение полного сопротивления петли фаза-ноль
ZL-PE – измерение полного сопротивления петли фаза-защитное заземление
ZL-L – измерение полного сопротивления петли фаза-фаза
ZL-PE RCD – измерение полного сопротивления петли фаза-защитное заземление без срабатывания УЗО (используется для УЗО с номиналами 10 мА и 30 мА)
RL-N – измерение активной составляющей сопротивления петли фаза-ноль
RL-PE – измерение активной составляющей сопротивления петли фаза-защитное заземление
RL-L – измерение активной составляющей сопротивления петли фаза-фаза
Iкз – величина ожидаемого тока короткого замыкания. Расчитывается на основании измеренного сопротивления
Uном, В – номинальное напряжение электроустановки
Zизм, Ом – минимальное измеряемое сопротивление согласно ГОСТ Р МЭК 61557 и IEC 61557
Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)
