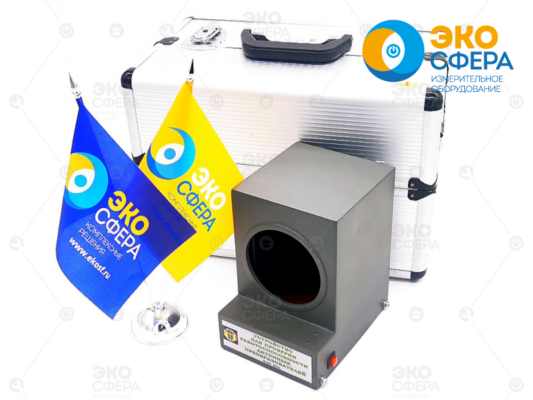

Устройство для проверки работоспособности антенных преобразователей приборов группы П3

Часто при измерении уровней электромагнитных полей в сложных климатических условиях – изменение температуры, влажности и т.д. – необходимо убедиться в работоспособности антенных преобразователей. Для этих целей мы разработали компактное носимое устройство, которое позволяет проверять годность антенных преобразователей перед проведением измерений.

Устройство предназначено для проверки работоспособности антенных преобразователей группы П3, а именно «Измеритель уровней электромагнитных излучений П3-41», «Измеритель электромагнитных излучений П3-40» и аналогичных по конструкции измерителей электромагнитного поля.

Технические характеристики устройства для проверки работоспособности приборов П3-31, П3-41 и др.

1. Рабочая частота устройства – (300±10) МГц.

2. Напряженность электрического поля – от 12 до 30 В/м (указывается в формуляре на каждое изделие).

3. Пределы допускаемой основной погрешности воспроизведения электрического поля

±2,4 дБ (±31,8%).

4.Пределы допускаемой дополнительной погрешности воспроизведения электрического поля, обусловленной отклонением температуры окружающего воздуха от нормальной в пределах рабочих температур на каждые 10ºС ±0,6 дБ.

5. Рабочие условия применения (по 4 группе ГОСТ22261)

• температура окружающего воздуха от минус 10ºС до плюс 55 ºС,
• относительная влажность до 90% при 30ºС.

6. Условия транспортирования

• от минус 50ºС до плюс 55ºС,
• относительная влажность до 95% при 30ºС,
• механические условия воздействия (вибрация, тряска) по 4 группе ГОСТ22261.

7. Питание от встроенного источника с напряжением от 4,8 до 5,0 В (4 аккумуляторных батареи 1,2 В). Ток потребления 400 mA. Обеспечивается контроль разряда батарей.

8. Габаритные размеры 180х160х120 мм.

Вес 0,9 кг.
