Вибродатчики (акселерометры) типа АР2082М, АР2038Р, АР2037-100, АР98, AP99, ДН-4Э
от 6 700 ₽
В Госреестре: прибор внесен в Госреестр СИ РФВибродатчик (акселерометр) типа АР2082М, АР2038Р, АР2037-100, АР2098 (АР98), ДН-4Э
Особенности вибродатчиков
- Сочетание высоких значений осевой чувствительности, собственной частоты и ударной стойкости.
- Низкая чувствительность к электромагнитным полям.
- Встроенный предусилитель.
- Широкий диапазон питающего напряжения и тока.
- Низкий уровень собственного шума.
При измерении уровня вибрации наиболее распространенными являются задачи оценки вредного воздействия вибрации на рабочих местах, а также в помещениях жилых и общественных зданий. Очень близко к этой теме стоит вопрос оценки вибрационных характеристик машин и механизмов с позиций стандартов вибрационной безопасности.
Для выполнения данных задач в качестве вибродатчиков используют акселерометры/вибродатчики со встроенной электроникой (типа IEPE или ICP), такие как:
АР2082М,
АР2038Р,
АР2037-100,
АР98 и др.
Применение датчиков со встроенной электроникой позволяет избавиться от помех, вызванных трибоэлектрическим эффектом, а также уйти от от проблемы зависимости чувствительности измерительного канала от емкости кабеля.
Для измерения сильных ударных вибраций можно использовать миниатюрные акселерометры пониженной чувствительности, например, АР2019 или АР2031. Данные вибродатчики также рекомендовать для измерения вибраций легких конструкций.
Для слабых вибраций, характерных, например, для строительных конструкций или сейсмических приложений подойдут акселерометры повышенной чувствительности, например АР2006 или 393BXX фирмы PCB Piezotronics (США).
Ниже представлены рекомендации по выбору вибродатчика в зависимости от измерительной задачи:
| Модель вибродатчика | Вид вибрации | |||
| Транспортная и транспортно- технологическая вибрация (сиденья) | Вибрация на полу | Локальная вибрация (умеренная: рычаги управления, рулевое управление, неударныйинструмент) | Сильная локальная вибрация (ударный инструмент, шлифовальные машины, заточные станки и т.п.) | |
Вибродатчик АР2082М(100 мВ/g),трехкомпонентный | Оптимально. Адаптер: 003РД | Производственные и коммунальные вибрации (исключая очень слабые). Адаптер: 003ОП, 004ОП | Допускается использование. Адаптеры: 002КР, 022КРН, АР5022 | Не рекомендуется |
Вибродатчик АР2038Р-10(10 мВ/g),трехкомпонентный | Оптимально. Адаптер: 004РД, 002ОТ | Производственные вибрации выше 10 мм/с2. Адаптер: 003ОП, 004ОП | Допускается использование.Адаптеры:002КР, 022КРН, АР5022 | Допускается использование. Адаптеры: 002КР, 022КР, АР5022 |
Вибродатчик АР98, АР2098АР2037-100(100 мВ/g),1-компонентный | Для ориентировочных замеров и исследований yа жестких и плоских поверхностях.Адаптер: 001ОТ | Производственные и коммунальные вибрации. Может использоваться для измерений | Только для ориентировочных замеров | Не рекомендуется |
Вибродатчик ДН-4-Э,1-компонентный | Не рекомендуется | |||
Вибродатчик AP2031,1-компонентный.Вибродатчик АР2022,3-компонентный. | — | — | — | Для установки на тонкие пластины |
Вибродатчик АР2099(100 мВ/g),1-компонентный | — | Слабые вибрации строительных и инженерных конструкций.Адаптер 004ОП | — | — |
Вибродатчик АР2006-500(500 мВ/g),1-компонентный | — | Сверхслабые низкочастотные вибрации | — | — |
Для крепления вибродатчиков к исследуемой поверхности применяются адаптеры, входящие в комплект 110-KIT-MA.

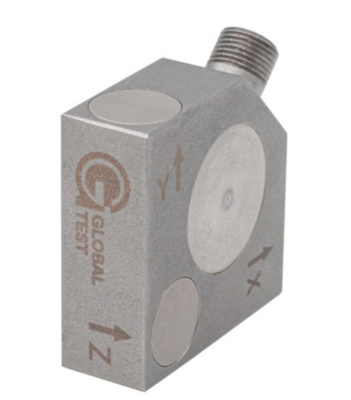

АР2082М-100 – это трёхкомпонентный вибропреобразователь со встроенной электроникой предназначенный для измерения вибраций на рабочих местах, в помещениях жилых и общественных зданий. Эти акселерометры могут использоваться в большинстве случаев за исключением очень сильных ударных процессов.
Вибропреобразователь АР2082М выпускается в двух вариантах исполнения: чувствительностью 100 мВ/g и 500 мВ/g.
Ниже в таблице приведены технические характеристики исполнения АР2082М-100, так как оно оптимально подходит для большинства задач, в которых применяются приборы серий ОКТАВА и ЭКОФИЗИКА.

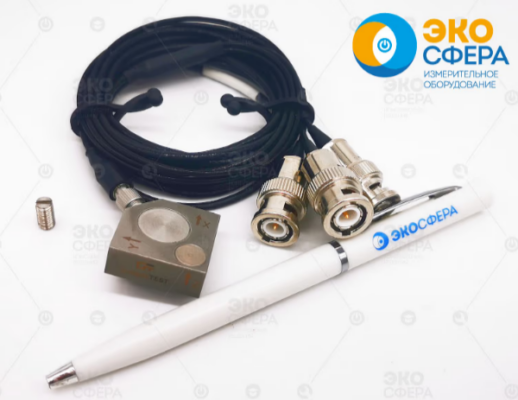

Вибропреобразователь АР2038Р выпускается в трех вариантах исполнения: чувствительностью 10, 100 и 500 мВ/g.
Исполнение АР2038Р-10 можно рекомендовать для измерений общей и локальной вибрации на рабочих местах. В исполнении АР2038Р-100 этот датчик близок по характеристикам к АР2082М, но обладает несколько бОльшим вертикальным размером, поэтому не может быть применен в комплекте с полужесткими резиновыми дисками общей вибрации.
Одно из главных удобств вибропреобразователя АР2038Р – наличие сквозного центрального отверстия, которое позволяет крепить датчик длинным винтом (М5) и ориентировать любым образом в плоскости основания.
Оба датчика могут подключаться к приборам, поддерживающим преобразователи ICP, IEPE и аналогичным.
В стандартной поставке датчики оснащаются кабелем с тремя выходами BNC.
Технические характеристики датчиков АР2082М и АР2038Р:
| Параметр | АР2082М-100 | АР2038Р-10 |
| Количество каналов измерения | 3 | 3 |
| Осевая чувствительность (+/-10%) | 100 мВ/g | 10 мВ/g |
| Диапазон измеряемых ускорений | +/-50 g | +/-500 g |
| Максимальный удар (пиковое значение) | +/-100 g | +/-500 g |
| Собственные шумы (СКЗ в полосе 1 – 10000 Гц) | <0,0003 g | <0,0005g |
| Частотный диапазон (при неравномерности +/- 1 дБ) | 0,5 – 10000 Гц | 0,5 – 12000 Гц |
| Собственная частота в закрепленном состоянии | >30 кГц | >35 кГц |
| Диапазон рабочих температур | -40…+125 гр.С | -40…+125 гр.С |
| Питание | IEPE/ICP: напряжение +18…30В, ток +2…20мА | IEPE/ICP: напряжение +18…30В, ток +2…20мА |
| Материал корпуса | Титановый сплав | Нержавеющая сталь |
| Габаритные размеры | 25 мм х 25 мм х 9 мм | 20 мм х 23 мм х 12 мм |
| Масса (без кабеля) | 26 г | 36 г |
AP2037 и АР98 – это вибропреобразователи общего назначения со встроенной электроникой, предназначенные для измерений вибраций машин и механизмов, а также вибраций на полу в помещениях жилых и общественных зданий и на рабочих местах.
Вибропреобразователь АР99-100 обладает пониженным уровнем собственных шумов и особенно рекомендуется для измерений слабых вибраций.
Все три датчика могут подключаться ко входам приборов, поддерживающих подключение преобразователей типа ICP, IEPE и аналогичных.
В стандартной поставке датчики оснащаются кабелем с разъемами 10-32UNF (к датчику) и BNC (к прибору).
Вибропреобразователь ДН-4-Э:
– Осевая чувствительность – 10 мВ/g;
– Частотный диапазон (неравномерность ±1дБ) – 0,4-5000 Гц
Технические характеристики датчиков АР2037-100, АР98-100, АР99-100:
| Параметр | АР2037-100 | АР98-100 | АР99-100 |
| Количество каналов измерения | 1 | 1 | 1 |
| Осевая чувствительность (+/-10%) | 100 мВ/g | 100 мВ/g | 100 мВ/g |
| Амплитудный диапазон | +/-50g | +/-50g | +/-50g |
| Максимальный удар (пиковое значение) | +/-1500 g | +/-1000 g | +/-500 g |
| Частотный диапазон (+/-1 дБ) | 0,5 – 15000 Гц | 0,5 – 12000 Гц | 0,5 – 10000 Гц |
| Собственная частота в закрепленном состоянии | >45 кГц | >40 кГц | >15 кГц |
| Собственные шумы, СКЗ (1 Гц – 10 кГц) | <0,00035g | <0,0003 g | <0,0001g |
| Диапазон рабочих температур | -40…+125 гр.С | -40…+125 гр.С | -40…+125 гр.С |
| Питание | IEPE/ICP: напряжение +18…30В, ток +2…20мА | IEPE/ICP: напряжение +15…30В, ток +2…20мА | |
| Материал корпуса | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь |
| Соединитель | 10-32UNF | 10-32UNF | 10-32UNF |
| Масса (без кабеля) | 6 г | 40 | 35 |
| Габаритные размеры | 18мм х 12мм х 17мм | 31,5мм х диа 17мм | 26 мм х 23,5 мм х 19мм |
АР2031, АР2019 – Миниатюрные акселерометры со встроенной электроникой
Миниатюрные акселерометры следует использовать для измерения вибрации легких конструкций. Помимо этого их используют для измерения очень сильных вибраций, так как в силу своих малых размеров они обладают пониженной чувствительностью.
АP2019 обладает очень маленькими размерами и массой и устанавливается на вибрирующую поверхность клеевым способом.
АР2031 имеет чуть большие размеры и имеет встроенную резьбовую шпильку М5.
Оба датчика могут подключаться ко входам приборов, поддерживающих подключение преобразователей типа ICP, IEPE и аналогичных.
Технические характеристики датчиков АР2031 и АP2019:
| Параметр | АР2031 | АР2019 |
| Количество каналов | 1 | 1 |
| Осевая чувствительность (+/-10%) | 3 мВ/g | 0,5 мВ/g |
| Амплитудный диапазон | 10 000 g | +/-1500 g |
| Максимальный удар (пиковое значение) | 20 000 g | +/-3000 g |
| Частотный диапазон (неравномерность +/-1 дБ) | 10 – 30 000 Гц | 10 – 20 000 Гц |
| Собственная частота в закрепленном состоянии | >90 кГц | >60 кГц |
| Уровень собственных шумов (СКЗ в полосе 1 Гц – 10 кГц) | <0,01 g | <0,002 g |
| Питание | IEPE/ICP: напряжение +(15…30) В, ток 2…20 мА | IEPE/ICP: напряжение +(15…30) В, ток 2…20 мА |
| Материал корпуса | нержавеющая сталь | нержавеющая сталь |
| Рабочий диапазон температур | -40 …+125 гр.С | -40 …+125 гр.С |
| Кабель | встроенный, 1 м | встроенный, 1 м |
| Соединитель | BNC | BNC |
| Масса | 2,0 г | 0,18 г |
| Габаритные размеры | диа 7,6мм х 15 мм | диа 0,3мм х 3,6 мм |
