Радиационный контроль металлолома.

Какие требования предъявляются при проведении радиационного контроля металлолома? Какие приборы купить для контроля металла?

Радиационный контроль металлолома, обзор основных положений. Какой дозиметр купить для контроля радиационного металла?

Размещенный в данной статье материал освещает основные положения нормативных документов, регламентирующих радиационный контроль металлолома:

  • МУК 2.6.1.1087-02. Радиационный контроль металлолома (с дополнениями).
  • СанПиН 2.6.1.993-00. Гигиенические требования к обеспечению радиационной безопасности при заготовке и реализации металлолома;
  • ГН 2.6.1.2159-07. Содержание техногенных радионуклидов в металлах;
  • Постановление Правительства РФ №1287 от 12.12.12 г. “О лицензировании деятельности по заготовке, хранению, переработке и реализации лома черных и цветных металлов”,  устанавливающее обязательное требование проведения радиационного контроля при его реализации (продаже);
  • Постановление Правительства РФ №№369-370 от 11.05.01 г. “Правила обращения с ломом и отходами черных металлов и их отчуждения”, регламентирующее требования к организациям приема лома и отходов черных металлов.

Также в статье приводится перечень наиболее востребованных дозиметров радиометров, что позволяет ответить на вопрос – какой купить дозиметр для металлолома ?


ОТПРАВИТЬ ЗАЯВКУ НА ПОКУПКУ ДОЗИМЕТРА-РАДИОМЕТРА ДЛЯ ПРОВЕДЕНИЯ РАДИАЦИОННОГО КОНТРОЛЯ МЕТАЛЛА


Содержание статьи:

1. Необходимость радиационного контроля металлолома.

2. Какое излучение и какие величины надо измерять ?

3. Как выбрать дозиметр для контроля радиационного фона от партии металлолома?

4. Как проводить поиск радиоактивных источников в металлоломе?

5. Что делать при обнаружении в металле источников или радиоактивных загрязнений?

6. Кто имеет право проводить радиационный контроль металлолома и выдавать санитарно-гигиенические заключения на партию?

7. Приборы для металлолома – какой купить дозиметр для металлолома, список востребованных дозиметров для контроля радиации металла.

8. Перечень нормативных документов по радиационному контролю металлолома.

9. Полезные ссылки.

1. Необходимость радиационного контроля металлолома.

1. Необходимость радиационного контроля металлолома.

Радиационный контроль металлолома, обзор основных положений. Какой дозиметр купить для контроля радиационного металла?Радиационный контроль металлолома, обзор основных положений. Какой дозиметр купить для контроля радиационного металла?Металл является одним из самых долговременно и неоднократно используемых материалов в хозяйственной деятельности общества, но в процессе хозяйственного оборота он может оказаться неблагополучным с точки зрения радиоактивной загрязнённости. Обнаружить это можно путем квалифицированного радиационного (дозиметрического) контроля.
Радиоактивные источники находятся под надзором, но тем не менее выявляются случаи радиационного загрязнения металлолома. Например, в 2007 г. в РФ было зафиксировано 139 случаев обнаружения радиоактивно загрязнённого металлолома, при этом в 63% случаев на партию металлолома имелось санитарно-эпидемиологическое заключение о соответствии требования СанПиН’а. Случаи обнаружения радиоактивных источников в металлоломе связаны либо с поступлением металла, загрязнённого в результате эксплуатации на атомных станциях или предприятиях ядерно-топливного цикла, либо загрязнения природными радионуклидами транспортировочных линий, например нефтегазовых труб.

Радиационный контроль металлолома, обзор основных положений. Какой дозиметр купить для контроля радиационного металла?Наглядный пример радиационного загрязнения металла – широко известный “Ковш смерти” в городе Припять (Украина), которым во время аварии на Чернобыльской АЭС в апреле 1986 года грузили графитовые стержни из ядерных реакторов.

Припять."Ковш смерти" и кладбище роботов / Pripyat , Chernobyl‬
2. Какое излучение и какие величины надо измерять?

2. Какое излучение и какие величины надо измерять?

Радиационный контроль металлолома, обзор основных положений. Какой дозиметр купить для контроля радиационного металла?Обнаружить радиоактивный источник или радиоактивное загрязнение в металлоломе возможно только по их излучению. Человек не чувствует это излучение, поэтому необходимо выбрать соответствующее средство измерения для регистрации альфа-, бета-, гамма- или нейтронного излучения.
Подавляющее большинство радиоактивных источников и веществ имеют в составе своего излучения гамма-излучение.
Таким образом для того, чтобы найти радиоактивные загрязнения и источники, достаточно ограничиться средством измерения, обнаруживающим гамма-излучение.
Радиационный контроль металлолома, обзор основных положений. Какой дозиметр купить для контроля радиационного металла?Даже в случае «чистых» источников бета-излучения при его торможении в веществ испускается «тормозное» излучение, такое же по своей природе, как и гамма-излучение.
Гамма-излучение состоит из частиц, называемых фотонами. Чем больше фотонов пересекает за минуту площадь размером в квадратный сантиметр (эта величина называется плотностью потока частиц), тем выше будет показание прибора. Однако при оценке уровня гамма-излучения применяется другая величина – мощность дозы.
Мощность эквивалента дозы (мощность дозы) – это энергия, переданная излучение за один час одному килограмму вещества, соответствующего по своему составу и плотности мягкой ткани человека. Применение такой величины связано с тем, что радиационная опасность излучения определяется по отношению к человеку.
Мощность дозы измеряется в единицах Зиверт в час (Зв/ч), что равно единице Джоуль на килограмм (Дж/кг) в час. Таким образом современные дозиметры гамма-излучения измеряют в единицах Зв/ч (мили/микроЗиверт в час).


Более подробно об этих и других терминах Вы можете узнать в соответствующем разделе – ЧТО ТАКОЕ РАДИАЦИЯ ?

3. Как выбрать прибор?

3. Как выбрать прибор?

Радиационный контроль металлолома, обзор основных положений. Какой дозиметр купить для контроля радиационного металла?

Перед специалистом, проводящим радиационный контроль металлолома, стоят две задачи:Радиационный контроль металлолома, обзор основных положений. Какой дозиметр купить для контроля радиационного металла?

  • Измерение мощности дозы;
  • В случае нахождения источника – оценка мощности дозы, создаваемой найденным источником;

В соответствии с этим, существующие дозиметры можно разделить на две группы:

  • Поисковые дозиметры, отличающиеся высокой чувствительностью;
  • Измерительные дозиметры с меньшей чувствительностью;

Как правило, организации, осуществляющей радиационный контроль металла, необходимо иметь и поисковый высокочувствительный дозиметр, и измерительный прибор.

Поисковые дозиметры предназначены для обнаружения радиоактивных источников или загрязнения и имеют высокую чувствительность.
Чувствительность дозиметра – число импульсов в секунду, выдаваемых детектором дозиметра при мощности дозы 1 мкЗв/час.
В поисковых дозиметрах в качестве детектора обычно используются твердотельные сцинтилляторы – вещества, в которых при воздействии излучения возникает вспышка света. Свет попадает на фотокатод фотоэлектрического умножителя (ФЭУ), из которого вылетает поток электронов, который многократно усиливается в ФЭУ и получается результирующий электрический сигнал.
Поисковые дозиметры в теории могут использоваться и для измерения мощности дозы гамма-излучения, но их чувствительность существенно зависит от энергии гамма-излучения. Так как они обычно калибруются в поле излучения источника 137Cs с энергией 662 кэВ, то при других энергиях излучения их показания могут значительно отличаться от реальной мощности дозы. Поэтому при обнаружении локальных источников и загрязнений для измерения мощности дозы и сравнения ее значения с контрольным уровнем используются измерительные дозиметры.
Стационарные пороговые сигнализаторы (системы радиационного контроля) также предназначены для обнаружения радиоактивных источников или загрязнений и имеют такой же как у поисковых дозиметров принцип действия. Отличие заключается в том, что сигнализаторы имеют не переносные, а жестко установленные блоки детектирования, закрепленные с двух сторон въездных ворот или транспортера с металлом и выносной стационарный пульт с блоком сигнализации, выдающей сигнал при обнаружении радиоактивных загрязнений.
Радиационный контроль металлолома, обзор основных положений. Какой дозиметр купить для контроля радиационного металла?Измерительные дозиметры предназначены для измерения мощности дозы гамма-излучения и имеют невысокую чувствительность. В измерительных дозиметрах в качестве детекторов используются газоразрядные счетчики. В некоторых измерительных дозиметрах также используются сцинтилляторы.
Измерительные дозиметры также могут быть использованы для обнаружения радиоактивных источников или загрязнения отдельных фрагментов металла, но при контроле партий металлолома высока вероятность не заметить небольшие или заэкранированные металлом источники.
N.B. Стоит отметить, что металл сильно экранирует излучение – например, слой железа толщиной 35 см. ослабляет гамма-излучение от источника 137Cs в 10 млн. раз! Металлолом не уложен плотными слоями, поэтому полезно всестороннее обследование металла для обнаружения прямого и рассеянного излучения от заэкранированных источников.



4. Как проводить поиск источников?

4. Как проводить поиск источников?

Радиационный контроль металлолома, обзор основных положений. Какой дозиметр купить для контроля радиационного металла?

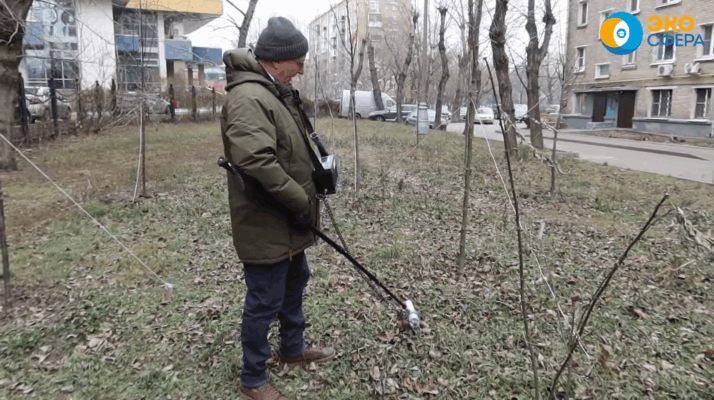

Поиск локальных источников и загрязнений в соответствии с методиками контроля проводится с помощью поискового дозиметра путем перемещения блока детектирования дозиметра вдоль назначенных маршрутных линий (прямых линий, проведенных с интервалом 0,8-1 м., в направлении, удобном для перемещения прибора) со скоростью не более 0,2 м/с. на расстоянии около 10 см. над поверхностью партии металлолома, с непрерывным наблюдением за показаниями прибора или за скоростью звуковых сигналов при наличии сигнализации.
Радиационный контроль металлолома, обзор основных положений. Какой дозиметр купить для контроля радиационного металла?Для поиска удобны поисковые приборы с выносным блоком детектирования. Во многих случаях важными являются дополнительные функции дозиметра:

  • Наличие звуковых сигналов, частота которых пропорциональна мощности дозы;
  • Наличие головных телефонов с выводом звуковых сигналом на наушники;
  • Наличие поискового режима, при котором дозиметр запоминает значение предварительно измеренного естественного радиационного фона и сигнализирует в случае превышения измеренного значения над радиационным фоном.

Естественный радиационный фон – это фон, обусловленный космическим излучением и излучением земной коры. На территории РФ естественный радиационный фон составляет 0,1 – 0,2 мкЗв/ч.

СЛУЖЕБНАЯ ИНСТРУКЦИЯ ПО ПРОВЕДЕНИЮ РАДИАЦИОННОГО КОНТРОЛЯ МЕТАЛЛОЛОМА (СКАЧАТЬ)

5. Что делать при обнаружении источников или радиоактивных загрязнений?

5. Что делать при обнаружении источников или радиоактивных загрязнений?

Радиационный контроль металлолома, обзор основных положений. Какой дозиметр купить для контроля радиационного металла?При обнаружении локальных источников и загрязнений при входном контроле металлолома, в соответствии с нормативными документами, информируется орган Госсанэпиднадзора, дальнейшие действия производятся под его контролем. Возможны редкие ложные срабатывания дозиметров из-за влияния внешних факторов, поэтому для достижения точных показаний дозиметра над фоном необходима повторная проверка.
При обнаружении локальных источников и загрязнений в партии, в соответствии с нормативными документами, в точке обнаружения должны быть проведены:

  • Измерение мощности дозы гамма-излучения;
  • Измерение плотности потока альфа-частиц;
  • Измерение плотности потока бета-частиц;
  • Измерение мощности дозы нейтронного излучения.

Если:

  • Превышение мощности дозы гамма-излучения над радиационным фоном менее 0,2 мкЗв/ч вблизи поверхности партии металлолома;
  • Мощность дозы нейтронного излучения менее 0,2 мкЗв/ч вблизи поверхности партии металлолома;
  • Отсутствует поверхностное загрязнение альфа-излучающими радионуклидами и дозиметр показывает плотность потока альфа-частиц менее 2,4 частиц/см2∙мин;
  • Отсутствует поверхностное загрязнение альфа-излучающими радионуклидами и дозиметр показывает плотность потока бета -частиц менее 24 частиц/см2∙мин,

то партия допускается к использованию на территории РФ без ограничений.

6. Кто имеет право проводить радиационный контроль металлолома и выдавать санитарно-гигиенические заключения на партию?

6. Кто имеет право проводить радиационный контроль металлолома и выдавать санитарно-гигиенические заключения на партию?

Радиационный контроль металлолома, обзор основных положений. Какой дозиметр купить для контроля радиационного металла?Радиационный контроль партии металлолома, подготовленной для реализации, проводят лаборатории радиационного контроля, аккредитованные в установленном порядке.

Радиационный контроль металлолома включает в себя:

  • проверку всего металлолома, поступающего в пункт приема, для обнаружения радиационного загрязнения или гамма-излучения;
  • дозиметрический контроль металлолома – в случае если радиационный фон около партии или отдельного объекта металлолома превышен.

По результатам измерений выдается Протокол измерений или Сертификат радиационного качества. Далее, на основании выданного документа орган Управления Федеральной службы в сфере защиты прав потребителей и благополучия человека (бывший Санэпиднадзор) решает вопрос о выдаче Санитарно-Эпидемиологического Заключения на партию металлолома. Для его получения необходимо:

  • обратиться в соответствующие государственные службы по санэпидемнадзору;
  • представить в данное учреждение заявку на проведение оценки металлолома, копию лицензии, протокол собственного производственного контроля и протокол от аккредитованной лаборатории.

Официальным документом, подтверждающим соответствие продукции государственным правилам и нормативам, является лишь санитарно-эпидемиологическое заключения.

Заключение выдается на специальных бланках, на срок до 5 лет.

7. Дозиметры для радиационного контроля металла

7. Дозиметры для радиационного контроля металла

 Радиационный контроль металлолома, обзор основных положений. Какой дозиметр купить для контроля радиационного металла?      Радиационный контроль металлолома, обзор основных положений. Какой дозиметр купить для контроля радиационного металла?    Радиационный контроль металлолома, обзор основных положений. Какой дозиметр купить для контроля радиационного металла?Радиационный контроль металлолома, обзор основных положений. Какой дозиметр купить для контроля радиационного металла?

ОТПРАВИТЬ ЗАЯВКУ НА ПОКУПКУ ДОЗИМЕТРА-РАДИОМЕТРА ДЛЯ ПРОВЕДЕНИЯ РАДИАЦИОННОГО КОНТРОЛЯ МЕТАЛЛА

Для радиационного контроля металла необходимо использовать высокочувствительные поисковые дозиметры и измерительные дозиметры с меньше чувствительностью (см. п.3 данной статьи)

Данные раздел поможет ответить на вопрос какой купить дозиметр для контроля металла / радиационного контроля металлолома ?

Наиболее часто применяемые дозиметры для радиационного контроля металла представлены в следующих таблицах:
Таблица № 1. Перечень широко применяемых измерительных дозиметров для радиационного контроля металлолома
Измерительные дозиметры для радиационного контроля металла:
Наименование дозиметра: Описание, краткие технические характеристики: Стоимость с первичной поверкой,
(на 01.01.2021 г.):
МКС-АТ6130 Дозиметр гамма-излучения, предназначен для измерения мощности амбиентного эквивалента дозы и амбиентного эквивалента дозы рентгеновского и гамма-излучения, также измеряет плотность потока бета-частиц с загрязненных поверхностей

  • Диапазон измерения мощности дозы рентгеновского и гамма-излучения: 0,1 мкЗв/ч – 10 мЗв/ч
  • Диапазон измерения дозы рентгеновского и гамма-излучения 0,1 мкЗв – 100 мЗв
  • Диапазон измерения плотности потока бета-частиц 10 – 104 част/мин·см2
693 долл. США
ДКГ-02У “Арбитр” Дозиметр гамма-, бета-излучений, измеряет мощность дозы и дозу оператора и удобен для оперативного контроля при радиационных авариях.

  • Диапазон измерения мощности дозы: 0,1 мкЗв/ч ÷ 3,0 Зв/ч
  • Диапазон измерения дозы:1,0 мкЗв ÷ 100 Зв
по запросу
МКС-АТ6130С Дозиметр гамма-излучения предназначен для измерения мощности дозы и дозы гамма-излучения.

  • Диапазон измерения мощности дозы гамма-излучения: 0,1 мкЗв/ч – 1 мЗв/ч
  • Диапазон измерения дозы гамма-излучения 0,1 мкЗв – 100 мЗв
370 долл. США
МКС-АТ6130Д Дозиметр, предназначенный для измерения мощности амбиентного эквивалента дозы и амбиентного эквивалента дозы рентгеновского и гамма-излучения.

  • Диапазон измерения мощности дозы рентгеновского и гамма-излучения: 0,1 мкЗв/ч – 100 мЗв/ч
  • Диапазон измерения дозы гамма-излучения 0,1 мкЗв – 1 Зв
640 долл. США
ДКГ-07Д “Дрозд” Данный прибор удобный для проведения радиационных обследований. Результат измерения и его погрешность индицируются непрерывно с момента начала измерений и постоянно уточняются. Благодаря звуковой сигнализации может быть использован также для экспресс-оценки радиационной обстановки.

  • Диапазон измерения мощности дозы Н*(10): 0,1 мкЗв/ч ÷ 1,0 мЗв/ч
  • Диапазон измерения дозы Н*(10): 1,0 мкЗв ÷ 0,2 Зв
по запросу
МКС-05 “Терра”

Назначение гамма-бета дозиметра МКС-05 Терра:

  • измерение мощности амбиентного эквивалента дозы Н*(10) гамма­-излучения;
  • измерение амбиентного эквивалента дозы Н*(10) гамма-­излучения;
  • измерение плотности потока бета-частиц;
  • обнаружение радиоактивно загрязненных денежных знаков в банках и кредитных организациях.
  • Диапазон измерения мощности дозы Н*(10): 0,1 мкЗв ÷ 9,99 млЗв/ч
  • Диапазон измерения дозы H*(10): 0,001 мкЗв ÷ 9,99 Зв
  • Диапазон измерения плотности потока бета-частиц (по Sr90+Y90): 10 ÷ 105 см-2 · мин-1
по запросу
Перечень других измерительных дозиметров представлен на нашем сайте в разделе ДОЗИМЕТРЫ
Таблица № 2. Перечень наиболее востребованных поисковых дозиметров для радиационного контроля металлолома
Поисковые дозиметры для радиационного контроля металла:
Наименование дозиметра: Описание, краткие технические характеристики: Стоимость с первичной поверкой,
(на 01.01.2021 г.):
МКС-АТ1117М Высокочувствительный дозиметр-радиометр МКС-АТ1117М в комплекте с блоком отображения информации БОИ, блоком детектирования гамма-излучения БДКГ-03 и штангой (1,7 м.) с держателем блока детектирования на штанге.

Диапазон измерения мощности эквивалента дозы: 0,03 – 300 мкЗв/ч

Диапазон измерения амбиентного эквивалента дозы: 0,03 мкЗв – 1 Зв

Диапазон энергий: 0,05-3,0 МэВ

Чувствительность по 137Cs 350 имп•с-1/мкЗв•ч-1

В дальнейшем возможно дооснащения блоками детектирования на альфа-, бета- и нейтронное излучения (см. таблицу № 3)

“Дозиметр-радиометр МКС-АТ1117М зарекомендовал себя как надежный и универсальный прибор. Множество блоков детектирования с различными техническими характеристиками позволяют дозиметру выполнять широкий спектр задач по дозиметрии, а в сочетание с привлекательной стоимостью (по сравнению с аналогами) – делает его оптимальным выбором как для профессионалов, так и для новичков в области дозиметрического контроля!” © ЭкоСфера

2786 долл. США
ДКС-96 Дозиметр-радиометр ДКС-96 в комплекте пультом измерительным УИК-06 и поисковым блоком (гамма излучение) БДПГ-96 и штангой 0,7 м.

Диапазон измерения плотности потока гамма-излучения (по Cs-137) 10 ÷ 8000 с-1·см-2

Диапазон измерения мощности дозы Н*(10) (по 137Cs) 0,1 ÷ 100 мкЗв/ч

Чувствительность (по 137Cs) 500 (имп.·с-1)/(мкЗв·ч-1)

В дальнейшем возможно дооснащения блоками детектирования на альфа-, бета- и нейтронное излучения (см. таблицу № 3)

Возможно оснащение высокочувствительным блоком БДВГ-96 (чувствительность по 137Cs – 3000 (имп.·с-1)/(мкЗв·ч-1)

по запросу
Перечень других поисковых дозиметров представлен на нашем сайте в разделе ПОИСКОВЫЕ ДОЗИМЕТРЫ
Таблица № 3. Перечень блоков детектирования на альфа-, бета- и нейтронное излучения
Блоки детектирования на альфа-, бета- и нейтронное излучения для дозиметров МКС-АТ1117М и ДКС-96
Наименование блока: Назначение: Стоимость с первичной поверкой,
(на 01.01.2021 г.):
Блоки детектирования альфа-, бета-, нейтронного излучения для дозиметра-радиометра МКС-АТ1117М с поверкой:
БДПА-01 Блок детектирования альфа-излучения для дозиметра МКС-АТ1117М 1 368 долл. США
БДПБ-01 Блок детектирования бета-излучения для дозиметра МКС-АТ1117М 1 399 долл. США
БДКН-01 Блок детектирования нейтронного излучения для дозиметра МКС-АТ1117М 1 828 долл. США
БДКН-03 Блок детектирования нейтронного излучения для дозиметра МКС-АТ1117М 2 638 долл. США
Блоки детектирования альфа-, бета-, нейтронного излучения для дозиметра-радиометра ДКС-96 с поверкой:
БДЗБ-96 Стандартный блок детектирования для дозиметра ДКС-96 для измерения плотности потока бета-излучения. по запросу
БДЗА-96т Блок детектирования альфа­-излучения для дозиметра ДКС-96, рекомендуемый для контроля загрязненности внутренней поверхности труб и других объектов в труднодоступных местах. по запросу
БДПС-96 Блок детектирования альфа- и бета-излучений к дозиметру ДКС-96. по запросу
БДМН-96 Блок детектирования для измерения мощности дозы и дозы нейтронного излучения к дозиметру ДКС-96. по запросу



ОТПРАВИТЬ ЗАЯВКУ НА ПОКУПКУ ДОЗИМЕТРА-РАДИОМЕТРА ДЛЯ ПРОВЕДЕНИЯ РАДИАЦИОННОГО КОНТРОЛЯ МЕТАЛЛА

8. Перечень нормативных документов по радиационному контролю металлолома.

МУК 2.6.1.1087—02 “Радиационный контроль металлолома. Методические указания”

МУК 2.6.1.2152-06. Дополнение 1 к МУК 2.6.1.1087-02

СанПиН 2.6.1.993-00. Требования к обеспечению радиационной безопасности при заготовке и реализации металлолома.



ГН 2.6.1.2159-07. Содержание техногенных радионуклидов в металлах.

Служебная инструкция по проведению радиационного контроля металлолома

Видео-обзор поискового дозиметра, применяемого в т.ч. для радиационного контроля металлолома:

Видео-урок: Поиск (локализация) и измерение мощности источника гамма-излучения
