МКС-АТ6101СЕ – Спектрометр гамма-нейтронного излучения

Name: Купить МКС-АТ6101СЕ - Спектрометр с поверкой
Availability: InStock

Цена по запросу

Author : Евгений

Планшетный ПК поставляется без 3G

Наименование	Очистить

*Наименование
МКС-АТ6101СЕ (γ-излучение, БДКГ-05С, БДКГ-35) с поверкой
МКС-АТ6101СЕ (γ+n-излучение, БДКГ-05С, БДКГ-35, БДКН-05М) с поверкой
Сбросить выбор

Поверка *: Поверка включена в стоимость

В Госреестре: № 87794-22. Межповерочный интервал 1 год

МКС-АТ6101СЕ – Спектрометрический портативный радиационный сканер с поверкой

Спектрометр МКС-АТ6101СЕ с КПК с GPS-привязкой результатов измерения к координатам местности, обладающий высоким энергетическим разрешением (3,7%, чувствительность по ¹³⁷Cs до 3300 (имп·с^-1)/(мкЗв·ч^-1), предназначен для скрытного обнаружения источников радиоактивного излучения и является эффективным техническим средством предупреждения радиологических террористических угроз или других действий, таких как незаконное хранение, использование, передача и транспортировка радиоактивных материалов.

Спектрометр МКС-АТ6101CE внесен в Государственный реестр СИ РФ под номером 87794-22
(нажмите для перехода по ссылке).

Спектрометр МКС-АТ6101СЕ обеспечивает идентификацию гамма-излучающего радионуклида или смеси гамма-излучающих радионуклидов при условии, что радионуклид содержится в библиотеке спектрометра или обнаруженная смесь радионуклидов позволяет выявить все или некоторые радионуклиды, входящие в ее состав и содержащиеся в библиотеке спектрометра, с учетом энергетического разрешения БДКГ-05С, а также вклада в регистрируемое гамма-излучение каждого радионуклида смеси.

Назначение гамма-нейтронного спектрометра МКС-АТ6101СЕ с поверкой:

скрытное обнаружение источников ионизирующего излучения с идентификацией радионуклидов;
эффективное техническое средство предупреждения незаконного перемещения радиоактивных материалов.

Область применения спектрометра МКС-АТ 6101СЕ с поверкой:

контроль за перемещением радиоактивных материалов;
обеспечение радиационной безопасности на массовых мероприятиях;
радиационно-защитные мероприятия при ядерных авариях;
радиационный контроль объектов и территорий;
дозиметрическая и спектрометрическая съемка местности и объектов, радиационное картографирование.

Особенности спектрометра гамма и нейтронного излучений МКС-АТ6101СЕ с поверкой:

SrI2(Eu) детектор с высоким энергетическим разрешением: 3,7% для энергии 662 кэВ (¹³⁷Cs);
достоверная идентификация сложных смесей радионуклидов;
20 часов непрерывной работы;
автоматическое одновременное гамма-нейтронное радиационное сканирование с идентификацией радионуклидов;
постоянная запись данных сканирования с GPS-привязкой для последующего анализа;
экспертное ПО “GARM” для последующей обработки и анализа данных;
возможность размещения спектрометра в герметичном ударопрочном кейсе (по заказу).

Принцип действия спектрометра МКС-АТ6101СЕ с поверкой:

Спектрометр представляет собой многофункциональный прибор, состоящий из:
а) внешних БД:
− спектрометрического блока детектирования гамма-излучения БДКГ-05С;
− радиометрического блока детектирования гамма-излучения БДКГ-35;
− опционального радиометрического блока детектирования нейтронного излучения БДКН-05М;
б) адаптера BT-DU3;
в) устройства отображения информации − портативного защищенного компьютера «Nautiz X2» или «Nautiz X6».

Принцип действия БД, предназначенных для измерения гамма-излучений, основан на использовании высокочувствительного метода сцинтилляционных измерений с применением детектора SrI2(Eu) Ø 38 х 38 мм (БДКГ-05С), пластмассового детектора Ø 70х150 мм (БДКГ-35) и фотоэлектронного умножителя (ФЭУ).

Все блоки детектирования – интеллектуального типа, передающие измеряемую информацию по интерфейсу Bluetooth в смартфон.
Спектрометр работает в режиме постоянного радиационного сканирования: непрерывный поиск, обнаружение, локализация, идентификация источников гамма-излучения; поиск и обнаружение источников нейтронного излучения.
При обнаружении источника радиоактивного излучения прибор сигнализирует об этом и идентифицирует его радиоизотопный состав.
Типы идентифицированных радионуклидов отображаются на экране смартфона и одновременно сообщаются оператору через беспроводную гарнитуру. Результаты сканирования непрерывно фиксируются в памяти для последующей обработки и анализа на персональном компьютере и могут быть нанесены на карту местности с помощью прикладного программного обеспечения.

Спектрометр гамма-нейтронного излучения МКС-АТ6101СЕ с поверкой поставляется в следующих вариантах поставки:

спектрометр МКС-АТ6101СЕ в рюкзаке;
спектрометр МКС-АТ6101СЕ в упаковочном дипломате;

Состав спектрометра МКС-АТ6101СЕ:

планшетный компьютер Nautiz X6 (или аналогичный);
спектрометрический блок детектирования гамма-излучения БДКГ-05С на основе сцинтиллятора SrI (Eu) (базовая версия);
высокочувствительный блок детектирования гамма-излучения БДКГ-35 на основе пластмассового сцинтиллятора (по заказу);
блок детектирования БДКГ-04 (по заказу);
блок детектирования нейтронного излучения БДКН-05М на основе пропорциональных счетчиков He-3 (по заказу);

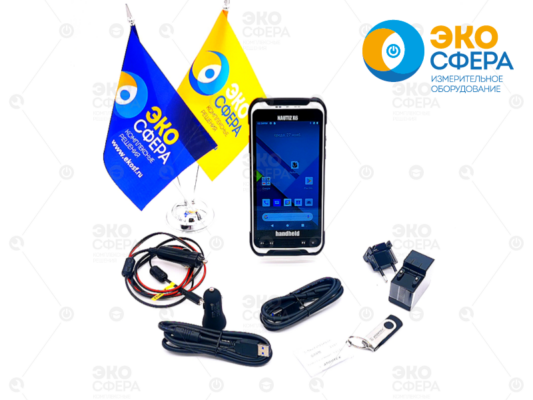

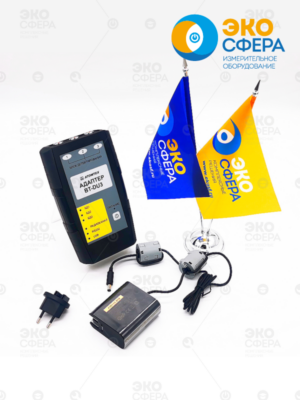

Планшетный компьютер Nautiz X6, входящий в состав МКС-АТ6101СЕ	Адаптер BT-DU3, входящий в состав спектрометра МКС-АТ6101СЕ

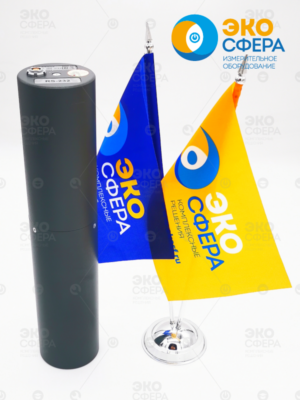

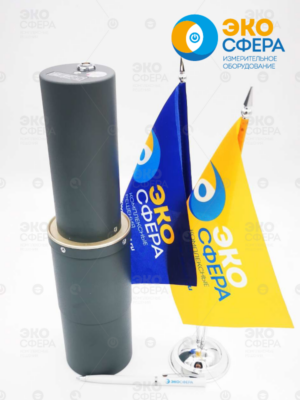

БДКГ-35 – Блок детектирования гамма-излучения	БДКГ-05С – Спектрометрический блок детектирования

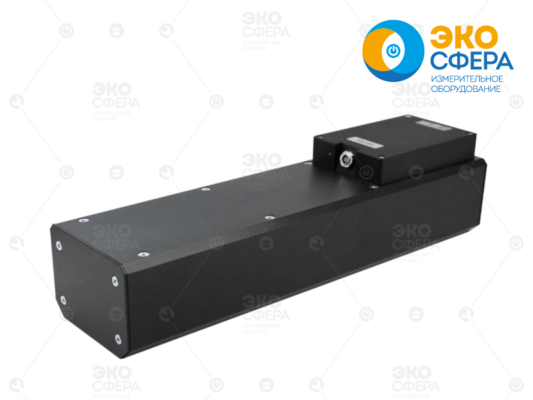

Внешний вид блока детектирования нейтронного излучения БДКН-05М	МКС-АТ6101СЕ – Спектрометр гамма-нейтронного излучения

Технические характеристики гамма-нейтронного спектрометра МКС-АТ6101СЕ с поверкой*:

Основные характеристики		МКС-AT6101CE
БЛОК ДЕТЕКТИРОВАНИЯ ГАММА-ИЗЛУЧЕНИЯ		Спектрометрический блок детектирования гамма-излучения БДКГ-05C (используется для получения спектрометрических данных и идентификации источников гамма-излучения и измерения мощности дозы)	Радиометрический блок детектирования гамма-излучения БДКГ-35 (предназначен для высокочувствительной функции поиска, обнаружения и локализации источников гамма-излучения совместно с БДКГ-05С)
Детектор		Сцинтилляционный SrI₂(Eu) Ø38×38 мм	Сцинтилляционная пластмасса Ø70×150 мм
Диапазон энергий		20 кэВ – 3 MэВ (в спектрометрическом режиме) 50 кэВ – 3 MэВ (в дозиметрическом режиме)
Диапазон измерения мощности амбиентного эквивалента дозы гамма-излучения		0,03 – 300 мкЗв/ч	–
Пределы допускаемой основной относительной погрешности при измерении мощности дозы гамма-излучения:		±20%
Типовая чувствительность к гамма-излучению, (имп·с^-1)/(мкЗв·ч^-1)		4 200 (²⁴¹Am) 700 (¹³⁷Cs) 350 (⁶⁰Co)	12 000 (²⁴¹Am) 3 300 (¹³⁷Cs) 1 600 (⁶⁰Co)
Идентифицируемые радионуклиды		Медицинские, промышленные, естественные (по заказу возможно изменение библиотеки идентифицируемых радионуклидов)
Минимальная обнаруживаемая активность источника гамма-излучения с радионуклидом ¹³⁷Cs спектрометра с БДКГ-05С и БДКГ-35 в режиме «Сканирование» за время не более 2 с		200 кБк
		Вероятность обнаружения с доверительной вероятностью Р=0,95: 90% частота ложных тревог не более 1 в 10 мин
Время срабатывания сигнализации		менее 2 с
Типовое энергетическое разрешение для энергии 662 кэВ (137Cs)		не более 3,7%
Количество каналов АЦП		1024 (БДКГ-05С)
Максимальная входная статистическая загрузка		не менее 2·10⁴ с^-1 (БДКГ-05С)
* Конфигурация с блоками детектирования БДКГ-05С и БДКГ-35
БЛОК ДЕТЕКТИРОВАНИЯ НЕЙТРОННОГО ИЗЛУЧЕНИЯ		БДКН-05M
Детектор		2 пропорциональных счетчика Не-3 Ø30×360 мм в полиэтиленовом замедлителе
Диапазон энергий		0,025 эВ – 14 MэВ
Типовая чувствительность к нейтронному излучению 252Cf		20 (имп·с^-1)/(нейтрон·с^-1·см^-2)
Обнаруживаемая активность Pu-Be источника, находящегося на расстоянии 1,25 м, за время не более 3 с		(5,00±1,25)∙10⁴ нейтрон∙с^-1
		Вероятность обнаружения источника 95%, частота ложных тревог не более 1 в час
Другие параметры и условия эксплуатации
GPS		Встроенный в смартфон GPS приемник. Точность позиционирования ≥3 м
Радиационный ресурс		не менее 100 Зв
Степень защиты	в рюкзаке в ударопрочном кейсе	IР55 IР65
Время непрерывной работы		~20 ч
Диапазон рабочих температур		от -20°C до +50°C
Oтносительная влажность воздуха		до 93% (при температуре ≤35°С без конденсации влаги)
Габаритные размеры составных частей спектрометра		БДКГ-05С – не более 60 х 282 мм БДКГ-35 – не более 80 х 320 мм адаптер BT-DU3 – не более 40 х 115 х 195
Масса составных частей спектрометра		БДКГ-05С – не более 0,90 кг БДКГ-35 – не более 1,2 кг адаптер BT-DU3 – не более 0,65 кг
* – средство измерения в ходе переутверждения типа совершенствуется, технические характеристики могут быть изменены по итогам продления сертификата об утверждении типа. С актуальными техническими характеристиками Вы можете ознакомиться также в действующем описании типа или запросить у менеджеров отдела продаж. ** конфигурация с блоками детектирования БДКГ-05С, БДКГ-35 и БДКН-05М
