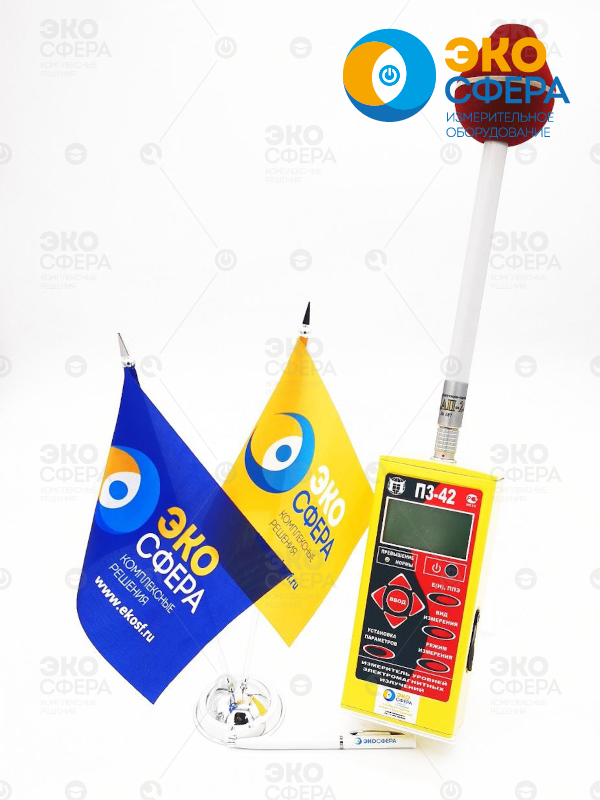

П3-42 – Измеритель уровней электромагнитных полей до 95 ГГц
От: 924 000 ₽ с НДС
Стоимость индикаторного блока с 10-ти метровым оптоволоконным кабелем, устройством сопряжения через USB порт, ПО.
Для проведения измерений необходимо также использовать антенны АП
Срок поставки до 30 дней
В Госреестре: №61524-15. Межповерочный интервал 1 годП3-42 – Измеритель для определения уровней электромагнитных (ЭМП) излучений.
Прибор П3-42 уникальное средство измерения обеспечивающее измерение уровней электромагнитных полей в диапазоне частот от 10 кГц до 95 ГГц, в том числе:
- измерения плотности потока энергии электромагнитного поля в частотном диапазоне 0,3 – 95 ГГц;
- измерения напряженности электрического поля в частотном диапазоне 0,01 – 300 МГц;
- измерения напряженности магнитного поля в частотном диапазоне 0,01 – 50 МГц;
Назначение измерителя уровней электромагнитных излучений П3-42 с поверкой:
В современных сотовых системах связи используются базовые станции, работающие на частотах до 95 ГГц.
Измеритель уровней электромагнитных полей П3-42 c расширенным выводом информации, обеспечивающий оценку плотности потока энергии (ППЭ) и среднеквадратических значений напряженности электрического и магнитного полей в режиме непрерывной генерации в диапазоне от 10 кГц до 95 ГГц, предназначен для выполнения измерений уровней электромагнитных излучений в соответствии с действующими правовыми и нормативными документами Госкомэпиднадзора РФ, такими как:
- ГОСТ 12.1.006-84,
- СанПин 2.2.4.1191-03,
- СанПин 2.1.8/2.2.4.1383-03,
- СанПин 2.1.8/2.2.4.1190-03,
- СанПин 2.2.2/2.4.1340-03,
- СанПиН 2.1.2.2645-10
- МР 2.1.10.0061-12.
Дополнительно к измерителю ПЗ-42 можно заказать устройство для проверки работоспособности П3 .
Измеритель СВЧ-излучений до 95 ГГц П3-42 соответствует требованиям национальных и международных стандартов ANSI/IEEE C95. 1, FCC, ICNIRP, Buwal, O-Norm S-1120.
Технические решения защищены патентом РФ №31860.
Область применения измерителя СВЧ-излучения ПЗ-42:
- контроль окружающей среды в части электромагнитных излучений органами Государственной санитарно-эпидимиологической службы, лабораториями по охране труда и организациями, обеспечивающими электромагнитную безопасность рабочих мест и населения.
Основные особенности измерителя СВЧ ПЗ-42:
- Широкий диапазон частот, охватываемый измерителем П3-42 – от 10 кГц до 95 ГГц;Индикаторный блок измерителя до 95 ГГц ПЗ-42
- В целях выполнения задач по точных измерениям измерений электромагнитных излучений появилась возможность в диапазоне от 10 кГц до 40 ГГц измерять напряженности и ППЭ с погрешностью ±2,0 дБ;
- Пониженный рабочий диапазон температур – для проведения работ в условиях низких температур для антенных преобразователей АП-1 (0,3-40 ГГц) и АП-2 (0,3-95 ГГц) установлена рабочая температура от – 25 °С до + 55 °С;
- Изотропное измерение сигналов g3-42 – измерение компонент напряженности поля по 3 взаимно-ортогональным направлениям x, y, z.;
- Широкий динамический диапазон от 0,26 мкВт/см2 до 1 Вт/см2 и от 1 до 1500 В/м;
- Высокая точность и стабильность измерений;
- Автоматизация измерений при подключении к ПЭВМ через оптический кабель;
- Рабочие условия применения и транспортирования измерителя ПЗ-42 – по 4 группе ГОСТ 22261;
- Комплект поставки П3-42 определяется заказчиком;
- Совместим с портативным компьютером (ноутбуком), что позволяет проводить на расстояниях до 100 м. мониторинг окружающей среды.
Дополнительно к измерителю ПЗ-42 можно заказать устройство для проверки работоспособности П3 .
 |  |

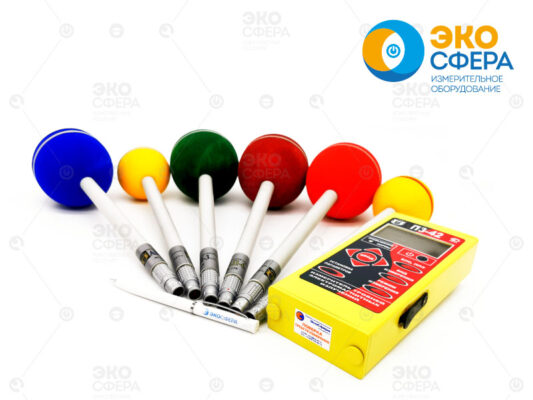

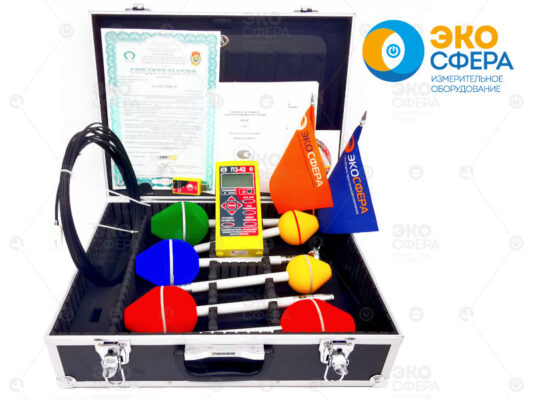

Наименование | Обозначение | Количество | Примечание |
| 1 Антенна-преобразователь АП-1(Е, ППЭ) | ПТМБ.411519.001 | 1 | Поставляется по требованию Заказчика |
| 2 Антенна-преобразователь АП-2(Е, ППЭ) | ПТМБ.411519.007 | 1 | Поставляется по требованию Заказчика |
| 3 Антенна-преобразователь АП-3(Е) | ПТМБ.411519.002 | 1 | Поставляется по требованию Заказчика |
| 4 Антенна-преобразователь АП-4(Е) | ПТМБ.411519.004 | 1 | Поставляется по требованию Заказчика |
| 5 Антенна-преобразователь АП-5(Н) | ПТМБ.411519.005 | 1 | Поставляется по требованию Заказчика |
| 6 Антенна-преобразователь АП-6(Е, ППЭ) | ПТМБ.411519.006 | 1 | Поставляется по требованию Заказчика |
| 7 Устройство измерительное | ПТМБ.4111.34.004 | 1 | |
| 8 Кабель оптоволоконный | HFBR-RMD010 | 1 | Поставляется по требованию Заказчика |
| 9 Устройство сопряжения (на USB – порт) | ПТМБ.468359.004 | 1 | Поставляется по требованию Заказчика |
| 10 Футляр | ПТМБ.323365.001 | 1 | |
| 11 Чехол | ПТМБ.741121.001 | 1 | |
| 12 Ящик | ПТМБ.323229.002 | 1 | |
| 13 Пакет | ЕЮ8.870.000 | 1 | |
| 14 Устройство зарядное | Ansmann Photocam 3 | 1 | |
| 15 Диск с программным обеспечением | 1 | ||
| 16 Руководство по эксплуатации | ПТМБ.411153.005РЭ | 1 | |
| 17 Формуляр | ПТМБ.411153.005ФО | 1 | |
| 18 Методика поверки | ПТМБ.411153.005МП | 1 | Поставляется по требованию Заказчика |
| 19 Свидетельство о поверке | 1 | ||
| 20 Упаковочный чертеж | ПТМБ.4111.005УЧ | 1 |
Дополнительно к измерителю ПЗ-42 можно заказать устройство для проверки работоспособности П3 .
Технические характеристики измерителя СВЧ-излучения до 95 ГГц ПЗ-42 с поверкой:
| Тип антенны преобразователя (АП) | Рабочий диапазон частот, МГц | Пределы измерения | Основная погрешность измерения, дБ | ||
| Напряженность | Плотность потока энергии (ППЭ) (мкВт/см2) | ||||
| Электрическая составляющая (Е) (В/м) | Магнитная составляющая (Н) (А/м) | ||||
| АП-1 | 300 – 40 000 | – | – | 0,26 – 100 000 | на уровнях от 0,26 до 1 мкВт∙см−2 : ± 3,0; на уровнях от 1 до 100000 мкВт∙см−2 : ± 2,0 |
| АП-2 | 300 – 95 000 | – | – | 3 – 1 000 000 | на всех уровнях: ± 3,2; |
| АП-3 | 0,01 – 300 | 1,5 – 800 (от 0,01 до 0,03 МГц)1 – 600 (от 0,03 до 300 МГц) | – | – | на уровнях от 1 до 3 В/м для всего частотного диапазона: ± 3,0; на уровнях от 3 до 800 В/м для частот от 0,01 до 0,03 МГц и от 3 до 600 В/м для частот от 0,03 до 300 Гц: ± 2,0 |
| АП-4 | 0,01 – 300 | 15 – 1 500 (от 0,01 до 0,03 МГц)10 – 1 500 (от 0,03 до 300 МГц) | – | – | на уровнях от 10 до 30 В/м для всего частотного диапазона: ± 3,0; на уровнях от 30 до 1 500 В/м для всего частотного диапазона: ± 2,0 |
| АП-5 | 0,01 – 50 | – | 0,2-50 (от 0,01 до 0,03 МГц)0,05-25(от 0,03 до 50 МГц) | – | на уровнях от 0,2 до 0,5 А/м для частот от 0,01 до 0,03 МГц и на уровнях от 0,05 до 0,15 А/м для частот от 0,03 до 50 МГц: ± 3,0; на уровнях от 0,5 до 50 А/м для частот от 0,01 до 0,03 МГц и от 0,15 до 25 А/м для частот от 0,03 до 50 М Гц: ± 2,0 |
| АП-6 | 0,5 – 5 640 | 2 – 615 (от 0,5 до 2000 МГц) 1 – 450 (от 2000 до 5640 МГц) | – | 1-100 000 (от 0,5 до 2000 МГц)0,5 – 50 000 (2000 до 5640 МГц) | на всех уровнях: ± 2,4 |
Пределы допускаемой дополнительной погрешности измерителя П3-42, обусловленной отклонением температуры окружающего воздуха от нормальной в пределах рабочих температур на каждые 10 гр.C, не более: | |
| для АП-1 | ±0,6 дБ |
| для АП-2 | ±0,6 дБ |
| для АП-3 | ±1,0 дБ |
| для АП-4 | ±1,0 дБ |
| для АП-5 | ±1,0 дБ |
| для АП-6 | ±1,0 дБ |
Неравномерность коэффициента преобразования в рабочем диапазоне частот не более: | |
| для АП-1 | 4 дБ в диапазоне частот от 0,3 до 11,5 ГГц 9 дБ в диапазоне частот от 11,5 до 40 ГГц |
| для АП-2 | 9 дБ в диапазоне частот от 0,3 до 95 ГГц |
| для АП-3 | 12 дБ в диапазоне частот от 10 до 30 кГц 9 дБ в диапазоне частот от 30 до 100 кГц 5 дБ в диапазоне частот от 0,1 до 300 МГц |
| для АП-4 | 9 дБ в диапазоне частот от 10 до 30 кГц 6 дБ в диапазоне частот от 0,03 до 300 МГц |
| для АП-5 | 13 дБ в диапазоне частот от 10 до 30 кГц 8 дБ в диапазоне частот от 0,03 до 50 МГц |
| для АП-6 | 5 дБ в диапазоне частот от 0,5 до 2000 МГц 9 дБ в диапазоне частот от 2000 до 5640 МГц |
| Габаритные размеры П3-42 (мм) | |
| Устройство измерительное П3-42 | Ø 185×85×50; |
| АП-1 и АП-2 | Ø 65×300 |
| АП-3, АП-4, АП-5 и АП-6 | Ø 85×320 |
| Масса | |
| Устройство измерительное П3-42 | 0,51 |
| АП-1 и АП-2 | 0,14 |
| АП-3, АП-4, АП-5 и АП-6 | 0,21 |
Условия эксплуатации измерителя ПЗ-42: | |
| Рабочие условия применения с АП-1 и АП2:
температура окружающего воздуха, оС атмосферное давление, кПа (мм рт. ст.) относительная влажность при 30 оС, %, не более | от минус 25 °С до 55 °С от 70 до 106,7 (от 525 до 800); 90. |
| Рабочие условия применения с АП-3, АП-4, АП-5 и АП-6: температура окружающего воздуха, оС атмосферное давление, кПа (мм рт. ст.) относительная влажность при 30 оС, %, не более Рабочие условия применения и транспортирования П3-42 | от минус 10 °С до 55 °С от 70 до 106,7 (от 525 до 800); 90 по 4 группе ГОСТ 22261. |
Дополнительно к измерителю ПЗ-42 можно заказать устройство для проверки работоспособности П3 .
Комплектация измерителя СВЧ-излучений П3-42: | Цена с НДС (руб.) |
| В комплекте с АП-1, АП-2, АП-3, АП-4, АП-5, АП-6 | 2 241 000 |
| В комплекте с АП-1, АП-2, АП-3, АП-4, АП-5 | 2 038 200 |
| В комплекте с АП-1, АП-2, АП-3 | 1 642 800 |
| В комплекте с АП-1, АП-3, АП-5 | 1 516 200 |
| В комплекте с АП-2, АП-3, АП-5 | 1 570 800 |
| В комплекте с АП-1, АП-2 | 1 456 200 |
| В комплекте с АП-2, АП-3 | 1 362 000 |
| В комплекте с АП-2, АП-5 | 1 384 200 |
| В комплекте с АП-1, АП-3 | 1 307 400 |
| В комплекте с АП-2 | 1 175 400 |
| В комплекте с АП-6 | 1 042 800 |
| В комплекте с АП-1 | 1 120 800 |
Наименование отдельных комплектующих измерителя П3-42: | |
| АП-1 (0,3…40) ГГц, (0,26…100000) мкВт/см2 или (1…615) В/м | 280 800 |
| АП-2 (0,3…95) ГГц, (1…1000) мВт/см2 или (61,4…1940) В/м | 335 400 |
| АП-3 (0,01…300) МГц, (2,5…800) В/м для частот (10…30) кГц, (0,5…550) В/м для частот (0,03…300) МГц | 186 600 |
| АП-4 (0,01…300) МГц, (15…1500) В/м для частот (10…30) кГц, (10…1500) В/м для частот (0,03…300) МГц | 186 600 |
| АП-5 (0,01…50) МГц, (0,2…40) А/м для частот (10…30) кГц, (0,05…20) А/м для частот (0,03…50) МГц | 208 800 |
| АП-6 (0,5…5640) МГц, (1…100 000) мкВт/см2 или (2…615) В/м для частот (0,5…2000) МГц, (0,26…24000) мкВт/см2 или (1…300) В/м для частот (2000…5640) МГц | 202 800 |
| Устройство измерительное с 10-ти метровым оптоволоконным кабелем, устройством сопряжения через USB порт, ПО. | 840 000 |
Дополнительно к измерителю ПЗ-42 можно заказать устройство для проверки работоспособности П3 .
Руководство по эксплуатации измерителя ЭМП (0,3-95 ГГц) П3-42 с поверкой
Описание типа измерителя СВЧ-излучения П3-42 с поверкой
Дополнительно к измерителю ПЗ-42 можно заказать устройство для проверки работоспособности П3 .
