П3-91 – Измеритель постоянных и переменных магнитных полей

Назначение измерителя П3-91 с поверкой:

Измерители постоянных и переменных магнитных полей П3-91 предназначены для:
– измерений напряженности переменного магнитного поля промышленной частоты 50 Гц;
– измерений магнитной индукции переменного магнитного поля промышленной частоты 50 Гц;
– измерений магнитной индукции постоянного магнитного поля;
– индикации вычисленных значений напряженности и магнитной индукции магнитного поля.

Измерители П3-91 применяются при выполнении работ по обеспечению электромагнитной безопасности в области охраны природы, безопасности труда и населения, в том числе относящихся к сфере государственного регулирования обеспечения единства измерений в соответствии с Федеральным законом от 26 июня 2008 г. «Об обеспечении единства измерений» и Федеральным законом от 27 декабря 2002 г. «О техническом регулировании» (при проведении специальной оценки условий труда, производственного контроля и при определении безопасности жилых и производственных помещений), а также при измерениях параметров магнитного поля в промышленности, на транспорте, открытых территориях и научных исследованиях.

Сведения о методике выполнения измерений для измеритель П3-91:

Измеритель является прямопоказывающим, сведения о методиках (методах) измерений приведены в эксплуатационном документе РМКУ.411180.010 РЭ.

Особенности измерителя П3-91 постоянного и переменного магнитного поля с поверкой:

Принцип действия измерителей П3-91 основан на измерении напряженности и магнитной индукции магнитного поля с помощью трёхкоординатного (изотропного) измерительного преобразователя Холла, преобразующего каждую из трёх взаимно перпендикулярных компонент измеряемой величины в электрический сигнал, пропорциональный значению этой компоненты.

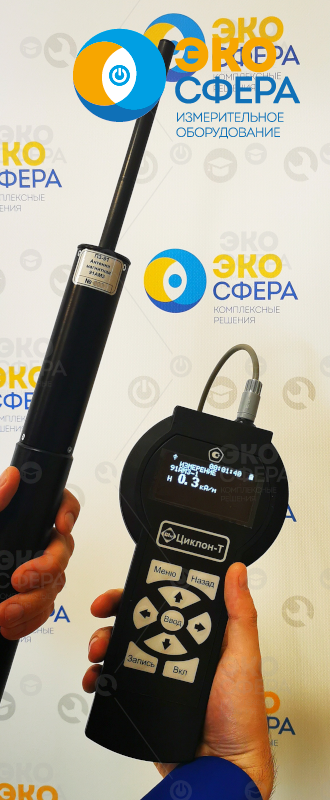

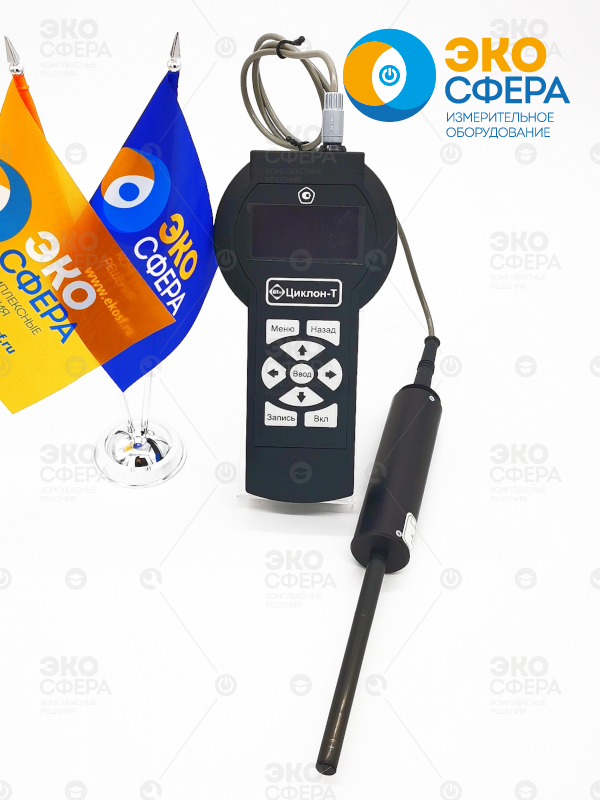

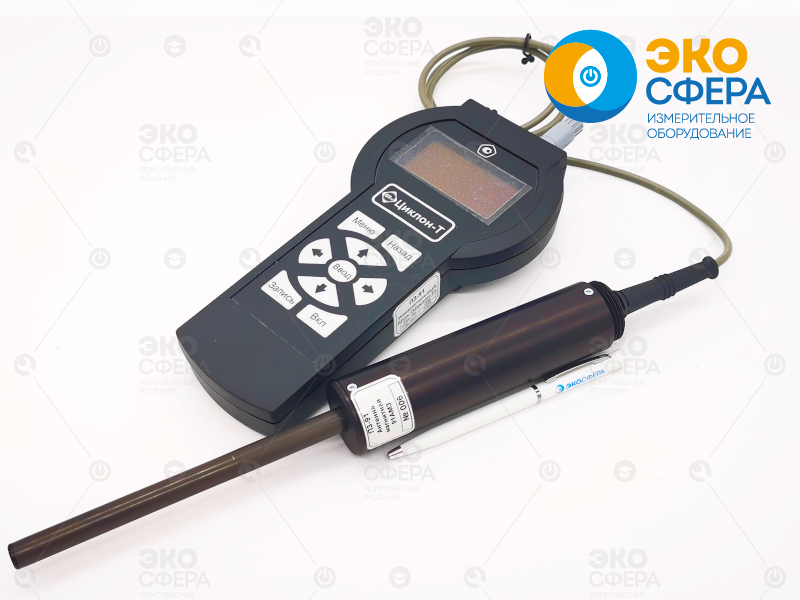

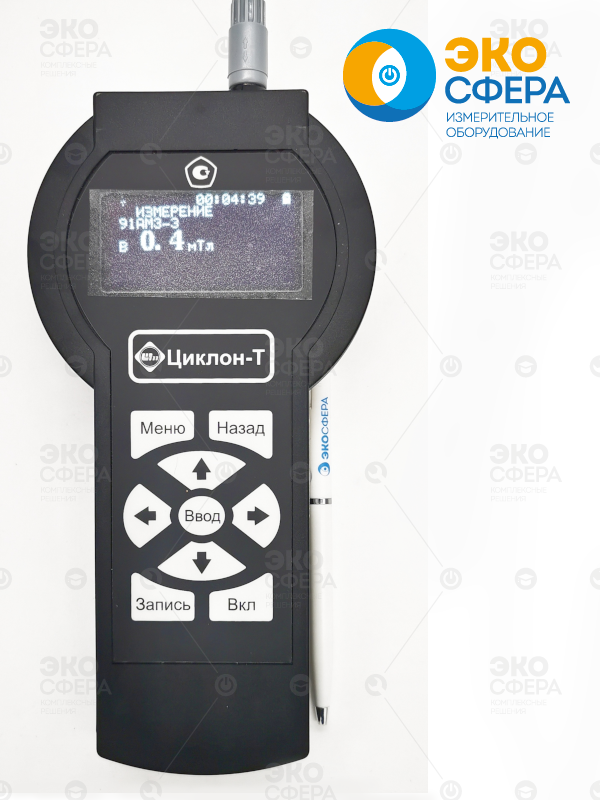

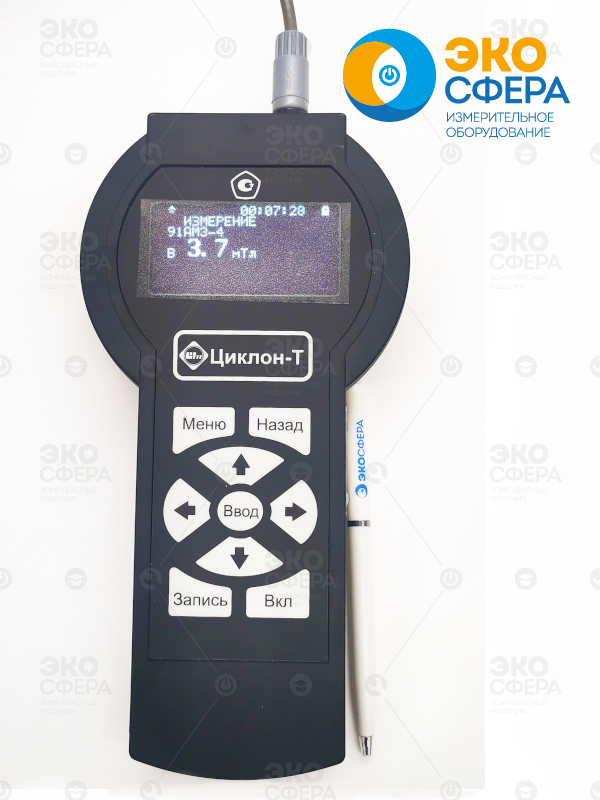

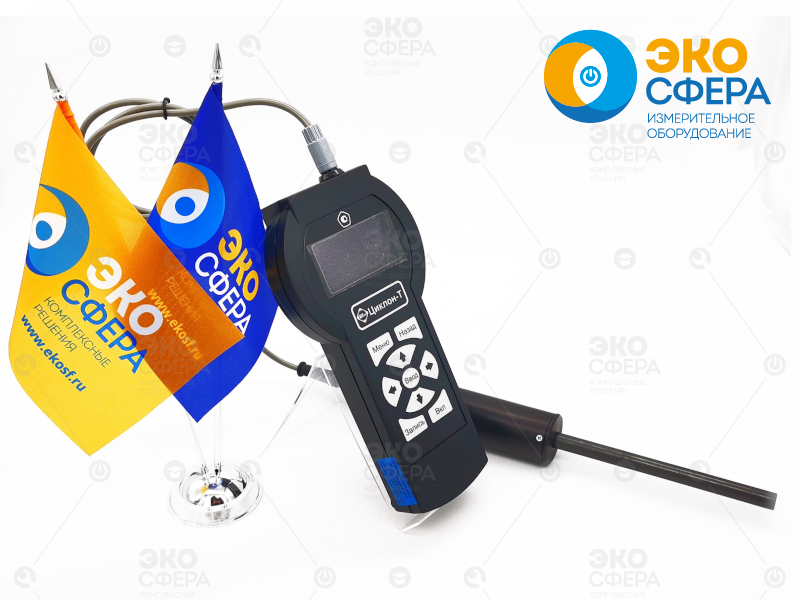

Конструктивно измерители П3-91 состоят из блока измерительного «Циклон-Т» (далее – БИ) и комплекта сменных магнитных антенн. На передней панели корпуса БИ располагаются органы управления и экран жидкокристаллического индикатора. Основным элементом БИ является микропроцессор, который обеспечивает выбор режима измерений, обработку информации, отображение значений параметров магнитного поля и индикацию уровня заряда аккумуляторов.

Измерители П3-91 позволяют индицировать измеренные значения как в единицах измерения магнитной индукции – мТл и мкТл, так и в единицах напряженности магнитного поля – А/м и кА/м.

Варианты поставки измерителя П3-91 с поверкой

• П3-91 – Полный комплект поставки с тремя антеннами.
• П3-91 Комплект 1 – измеритель П3-91 (постоянные поля – антенна 91АМ3)
• П3-91 Комплект 2 – измеритель П3-91 (переменные поля – антенны 91АМ1, 91АМ2).

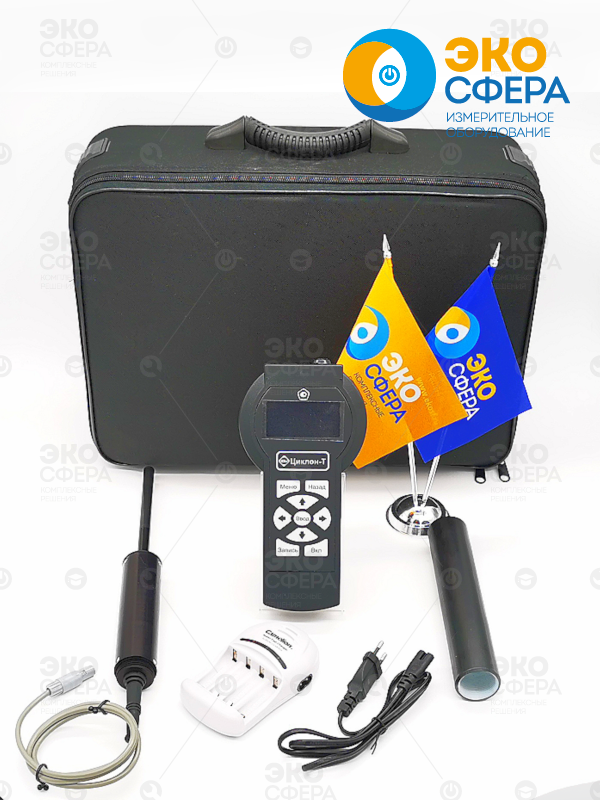

Комплектация измерителя постоянного и переменного магнитного поля ПЗ-91 с поверкой:

• Блок измерительный «Циклон-Т»;
• Антенна магнитная 91АМ1;
• Антенна магнитная 91АМ2;
• Антенна магнитная 91АМ3;
• Ручка-держатель;
• Аккумуляторы типоразмера АА (напряжение 1,2 В);
• Зарядное устройство;
• Руководство по эксплуатации;
• Паспорт;
• Методика поверки;
• Кейс.

Зарядное устройство для измерителя Пз-91 поставляется по дополнительному заказу.

Технические характеристики П3-91:
