ТКА-ВД — Спектроколориметр

Предназначен для измерения координат цветности и коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г. (Международной Комиссии по Освещению), освещенности, создаваемой нормально расположенными источниками, яркости самосветящихся и несамосветящихся поверхностей накладным способом и яркости киноэкранов.

«ТКА–ВД» – кодовое название прибора серии «ТКА-ВД» с установленным числом и составом измеряемых параметров. Число и состав измеряемых параметров и диапазонов измерений может быть уменьшено по требованию заказчика.

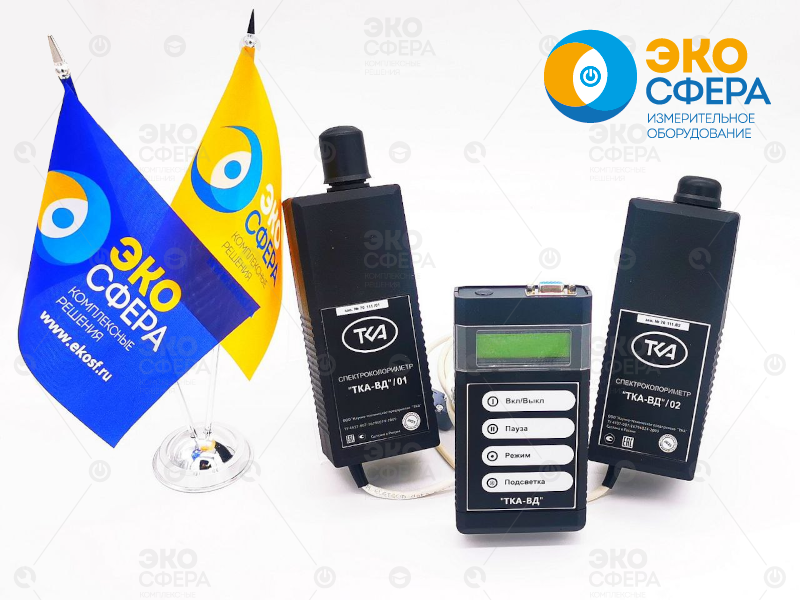

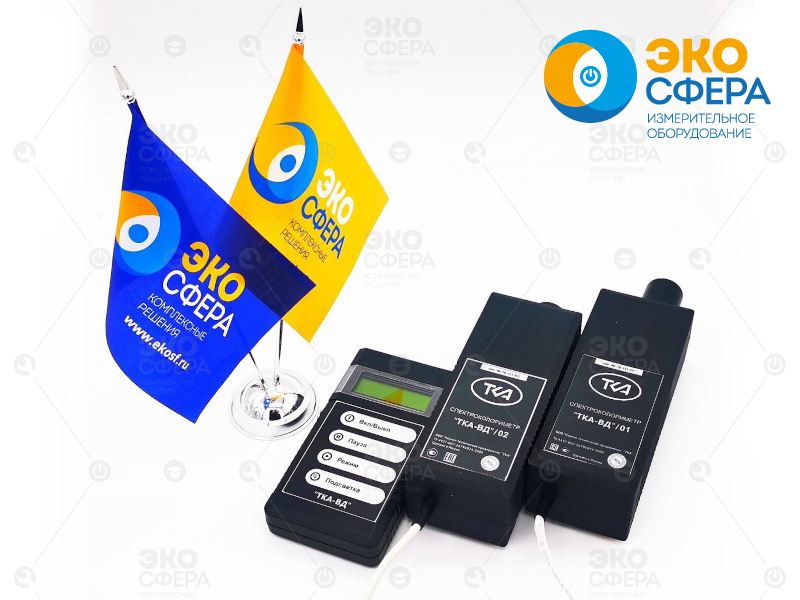

Конструктивно «ТКА-ВД» (базовая модель) состоит из трех функциональных блоков: два сменных оптоэлектронных блока – 01 «Яркость» и 02 «Освещенность», блок обработки сигнала.

При выборе конкретной измерительной схемы прибор состоит из оптоэлектронного блока и блока обработки сигнала, связанных между собой гибким многожильным кабелем.

В этом случае используются следующие варианты кодового названия:
«ТКА-ВД»/01 измерения только в режиме яркости и «ТКА-ВД»/02 измерения только в режиме освещенности.

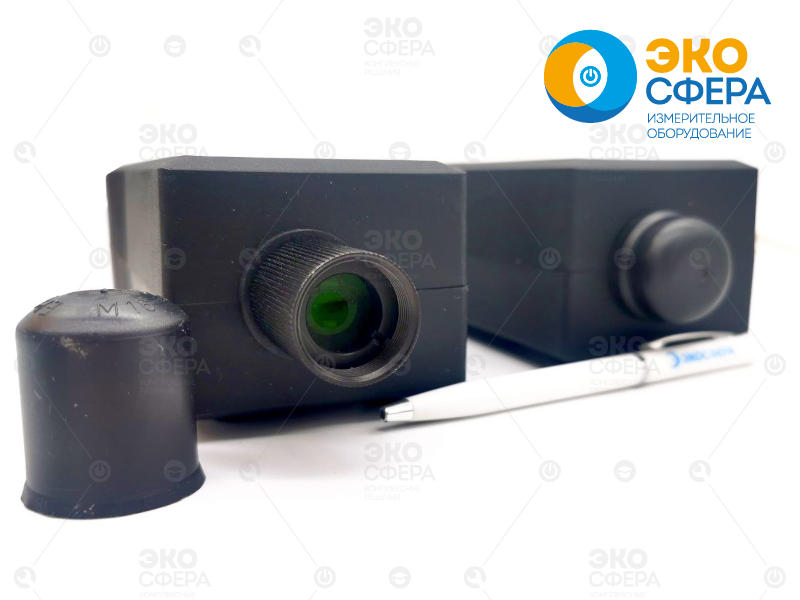

Оптоэлектронный блок представляет собой полихроматор: входное оптическое излучение, формируемое объективом , разлагается в спектр на вогнутой дифракционной решетке и фокусируется на диодной линейке, с которой снимается сигнал для последующей обработки и вычисления измеряемых параметров.

Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.

Прибор Спектроколориметр «ТКА-ВД» имеет возможность отображения информации двумя способами:

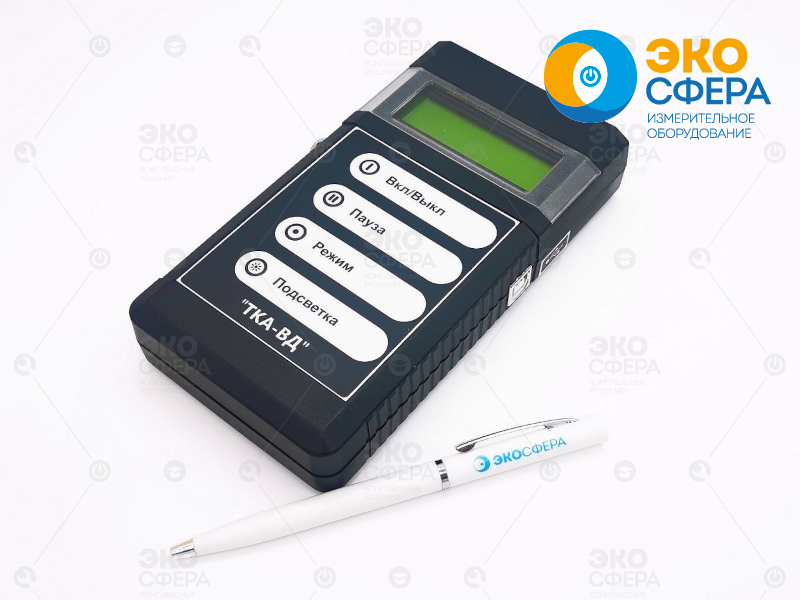

• вывод информации на встроенный ЖКИ;
• вывод информации по интерфейсу RS-232 с использованием COM-порта компьютера или по интерфейсу USB (с приборами, поддерживающими данную функцию).

Для приема данных необходимо использовать программу «Спектрофотометр».

Переключение режимов на ЖКИ происходит по замкнутому циклу кнопкой «MODE»:

• Отображение яркости L, кд/м2 (или освещённости Е, лк) и координат цветности (x, y) в системе МКО 31
• Отображение яркости L, кд/м2 (или освещённости Е, лк) и координат цветности (u’, v’) в системе МКО 76
• Отображение координат цвета X, Y, Z
• Отображение коррелир. цветовой температуры Тц, К

Программа «Спектрофотометр» предназначена для работы с отдельными одноканальными приборами по интерфейсу RS-232 с использованием COM-порта компьютера или по интерфейсу USB (с приборами, поддерживающими данную функцию). Данные передаются только с прибора на компьютер.

Программное обеспечение «Спектрофотометр»

Системные требования:

• IBM-совместимый компьютер;
• операционная система Win98/XP/NT/2000/2003/ XP/Vista;
• COM-порт (RS-232) или преобразователь USB-RS-232.Возможности программы:
• чтение и отображение значений измеряемых параметров в реальном времени;
• экспорт данных в MS Excel и файлы TXT, BMP;
• автосканирование подключения прибора к ПК;
• контроль ошибок получения данных.

• Компактность и удобство в эксплуатации;
• Вывод информации на встроенный ЖКИ;
• Прямых отечественных аналогов нет;
• Определения значений в режиме реального времени;
• Программа для связи с ПК;
• Малое энергопотребление;
• Простота и удобство в эксплуатации;
• Фотометрическая гайка под штатив;
• Доступная цена.

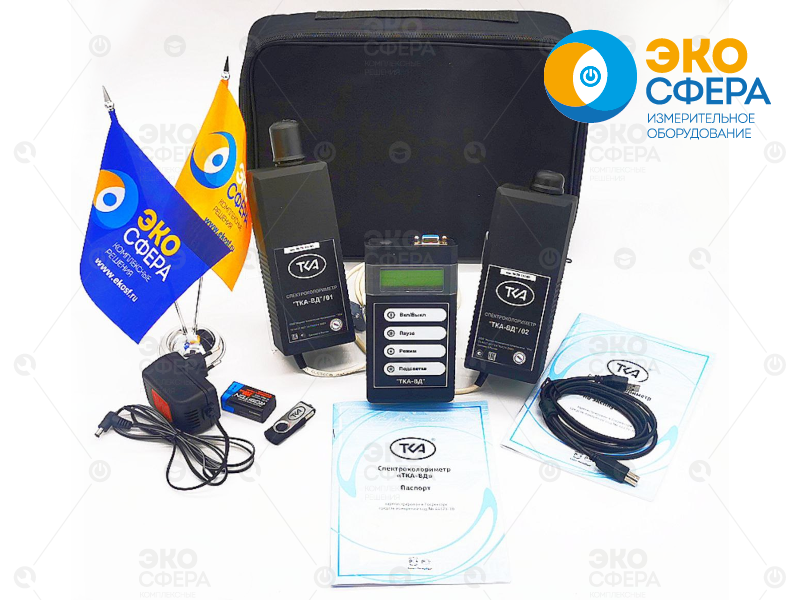

• Спектроколориметр «ТКА-ВД»;
• NiMH аккумуляторная батарея (типоразмер «Крона»);
• Блок питания AC-220;
• Кабель связи с ПК (для COM-порта);
• Диск с программным обеспечением;
• Руководство по эксплуатации;
• Сумка для прибора;
• Транспортная тара.

Основные технические данные и характеристики ТКА-ВД

Пределы допустимого значения абсолютной погрешности измерения координат цветности x, y, u’, v’, не более:

• тепловых источников …….………………………………………… ±0,005;
• др. источников со сплошным спектром излучения ………… ±0,02.Для питания прибора используется NiMH аккумулятор (типоразмер «Крона»)Габаритные размеры прибора, мм (не более) (без штатива):
• измерительный блок ………………………………………………….. 165х85х35
• фотометрическая головка ………………………………………….. 240х70х70Масса прибора, кг (не более) (без штатива)…………………… 2,5
