КАМЕРА-01 – Комплекс измерительный для мониторинга радона

Комплекс КАМЕРА-1 для измерения радона состоит из следующих основных элементов:

• персональный компьютер с операционной системой Win7/Win/8/Win10;
• 4-х канальный коммутатор МК-4;
• блок детектирования бета-излучения БДБ-13;
• сорбционные колонки СК-13 с активированным углем;
• накопительные камеры НК-32;
• пробоотборник воздуха ПВ-2;
• регенератор активированного угля;
• контрольный источник (обязателен для каждого варианта КАМЕРА-01)
• комплект для отбора проб воды и барботажа, а также эманирующей способности образцов;
• набор методик, а также программное обеспечение (ПО) “Радон 98”.

В комплексе КАМЕРА-01 для измерений ОА радона, а также ППР с поверхности земли и строительных конструкций, при пробоотборе используется метод сорбции радона на активированном угле с последующим измерением активности сорбированного радона в лабораторных или полевых условиях. Способ измерения активности радона, сорбированного в угле, не зависит от типа пробоотбора и одинаков для всех методов измерений на основе активированного угля.

Цена на отдельные элементы и рекомендуемые варианты комплектации комплекса КАМЕРА-01:

Примечания.

⁽¹⁾ Вариант «А» комплекса “КАМЕРА-01” позволяет определять плотность потока радона с поверхности грунта и (или) среднюю объемную активность (ОА) радона в воздухе помещений;

Вариант «Б» – + объемная активность радона в пробах воздуха;

Вариант «В» – + ОА радона и радия в воде, а также эманирующую способность горных пород и строительных материалов. Рекомендуемые варианты комплектации различаются, прежде всего, объемом выполняемых работ. Конкретный состав поставляемого комплекта аппаратуры определяет Заказчик. Возможна дополнительная поставка любого количества отдельных элементов в процессе эксплуатации.

⁽²⁾ Необходимость поставки, вид и комплектацию компьютера определяет Заказчик. Для выполнения работ в полевых условиях рекомендуется использовать Ноутбук.

⁽³⁾ Регенератор поставляется при отсутствии у Заказчика сушильного шкафа, автоматически поддерживающего температуру в диапазоне 150-160 ^ОС.

В комплект поставки входит активированный уголь. При необходимости возможна поставка угля СКТ-3. Стоимость угля СКТ-3 – 5 210 руб. (за 1 литр)

Для того, что бы создать свою комплектацию измерителя радона КАМЕРА-01, можно воспользоваться калькулятором:

Для скачивания калькулятора стоимости КАМЕРА-01 и возможности создания комплекта под себя – нажмите

Особенности измерений и технические характеристики методов измерительного комплекса КАМЕРА-01:

• Метод сорбции радона на активированном угле позволяет выполнять значительный объем измерений при незначительных затратах времени и средств и, по праву, считается наиболее надежным.
• Пробоотбор выполняется с использованием простых, миниатюрных, небольшой стоимости устройств с активированным углем, не потребляющих электроэнергию, не требующих специального обслуживания, в которых исключена возможность поломки.
• Активированный уголь хранится и транспортируется в герметичных сорбционных колонках СК-13 ( 25х65, снаряженная масса не более 20 г.).
• После пробоотбора и измерений активированный уголь для восстановления сорбционных свойств подвергается регенерации при температуре 140-160 ^оС в течение не более 2-х часов и может снова использоваться для пробоотбора. Количество циклов регенерации не ограничено.
• Измерение средней за 1-6 суток ОА радона в воздухе помещений выполняется методом пассивной сорбции и является интегральным методом, что немаловажно, учитывая высокую изменчивость (до 10 раз) во времени ОА радона в помещениях. Отбор проб на активированный уголь выполняется путем пассивного экспонирования открытых сверху СК-13. Вначале и после экспонирования определяется масса СК-13 с точностью до 10 мг. Величина привеса СК-13 позволяет учесть влияние влажности воздуха на сорбционную емкость активированного угля за период экспонирования.
• При измерении средней ОА радона методом пассивной сорбции основная часть времени уходит на расстановку и сбор СК-13. Данная операция не требует квалификации и может выполняться любым человеком.

Технические характеристики метода пассивной сорбции при измерении средней ОА радона:

• диапазон измерений средней ОА радона в воздухе помещений – от 20 до 100 000 Бк/м³;
• температура среды экспонирования СК-13 – от плюс 12 оС до плюс 30 ^оС;
• отн. влажность воздуха – до 95 % при температуре плюс 30 ^оС;

Измерение ОА радона в пробах воздуха выполняется методом активной сорбции и является экспрессным методом. Для отбора проб на СК-13 используется автоматизированный пробоотборник воздуха ПВ-2.
Пробоотборник воздуха ПВ-2 (200х155х45, 0.7 кг) обеспечивает отбор пробы воздуха одновременно на несколько (от 1 до 5) штук СК-13 со стабилизированной объемной скоростью (2.0+0.1) л/мин. Продолжительность непрерывной работы ПВ-2 в автономном режиме составляет не менее 8 часов. В устройстве предусмотрена 9-и уровневая индикация заряда аккумулятора.

Технические характеристики метода активной сорбции при измерении ОА радона в пробах воздуха:

• диапазон измерений ОА радона в воздухе – от 30 до 200 000 Бк/м³;
• продолжительность отбора пробы воздуха – от 1 до 60 мин;
• температура окружающей среды при отборе пробы – от 0 до плюс 35 ^оС;
• отн. влажность воздуха – до 95 % при температуре плюс 30 ^оС.

Измерение средней за 1-10 ч ППР с поверхности земли и строительных конструкций выполняется методом пассивной сорбции.
В качестве пассивного пробоотборника применяется накопительная камера НК-32 ( 90х70, снаряженная масса не более 50 г.), содержащая внутри рабочий (сорбирующий) слой активированного угля, который пересыпается из СК-13 перед установкой камеры. Сверху на НК-32 устанавливается защитная СК-13, которая предохраняет рабочий слой угля от поступления радона из атмосферы. Использование защитной СК-13 делает камеру “открытой” и за время пробоотбора позволяет избежать перепадов давления в атмосфере и в самой камере. Вместе с этим, эквивалентный объем НК-32 с активированным углем более чем в 10 раз превосходит объем “закрытых” сборников, применяемых в альтернативных методах, и поэтому за время отбора пробы (до 10 ч) НК-32 не влияет на естественный процесс выноса радона с исследуемой поверхности. Время установки и снятия НК-32 составляет 1-2 минуты, тогда как измерения ППР в одной точке альтернативными методами занимают часы, из которых лишь минуты отводятся для отбора пробы “закрытыми” сборниками.
Комплекс КАМЕРА-01 позволяет выполнять более 50 измерений ППР за рабочий день, а альтернативные методы – не более 3.

Технические характеристики метода пассивной сорбции при измерении ППР:

• диапазон измерений ППР – от 3 до 100000 мБк/(м² с);
• температура среды экспонирования НК-32 – от минус 15 оС до плюс 40 ^оС;
• отн. влажность воздуха – до 95 % при температуре плюс 30 ^оС.
• Измерение ОА радона и радия в пробах воды выполняется методом активной сорбции. Метод основан на переводе радона, растворенного в пробе воды, в активированный уголь СК-13 путем барботажа. Барботаж пробы выполняется в течение 7-10 минут с использованием специально предназначенного “комплекта для отбора проб воды и барботажа”, в состав которого входят сосуд, емкостью 1,5 л, переходники, распылитель для эффективного барботажа и микрокомпрессор.

Технические характеристики метода активной сорбции при измерении ОА радона и радия в пробах воды:

• диапазон измерений ОА радона и радия – от 0,3 до 1000 Бк/л;
• температура окружающей среды при отборе пробы воды и барботаже – от 0 до плюс 40 оС;

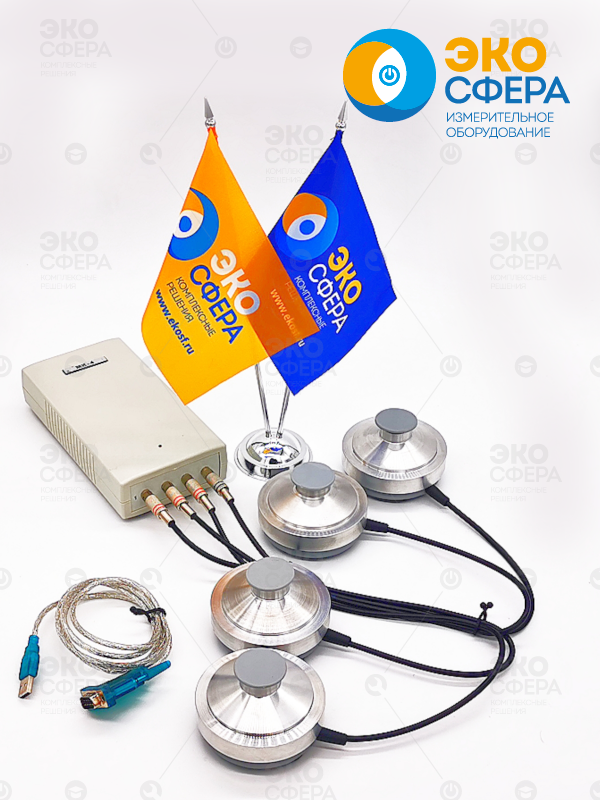

Измерения активности радона, сорбированного в угле, выполняются на измерительных каналах Комплекса (4-е и более независимых каналов, см. первую страницу). Каждый измерительный канал состоит из миниатюрного, умещающегося на ладони блока детектирования бета-излучения БДБ-13 ( 85х55, масса не более 300 г.), подключенного через коммутатор МК-4 к СОМ- или USB-порту компьютера. Управление работой измерительных каналов Комплекса, обработка зарегистрированных импульсов, просмотр и оформление результатов измерений осуществляется в программной оболочке “Радон 98”.

• Для измерения активности сорбированного радона уголь из СК-13 пересыпается в БДБ-13.
• Измерения активности радона в угле допускается выполнять через несколько дней после пробоотбора, если нет возможности выполнить измерения в тот же день.
• Измерения активности радона в угле выполняются по бета-излучению короткоживущих дочерних продуктов распада радона – 214Pb и 214Bi, находящихся в состоянии радиоактивного равновесия с радоном, сорбированным в угле.
• По уровню минимально измеряемой активности БДБ-13, почти, в 3 раза превосходит традиционный сцинтилляционный блок детектирования с кристаллом 63х63в массивной свинцовой защите (из состава гамма-спектрометра). Диапазон измерения активности радона, сорбированного в угле, на измерительных каналах Комплекса – от 0,3 до 1000 Бк.

Стоимость Комплекса измерительного радона КАМЕРА в минимальном составе, обеспечивающего измерение средней ОА радона в воздухе и ППР, составляет от 95 000 руб. (без стоимости компьютера и с минимальный набором компонентов).
