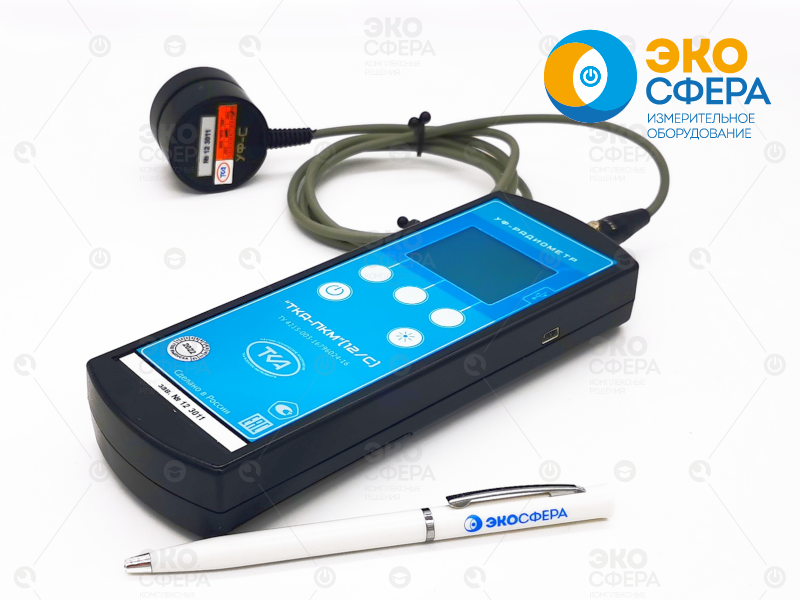

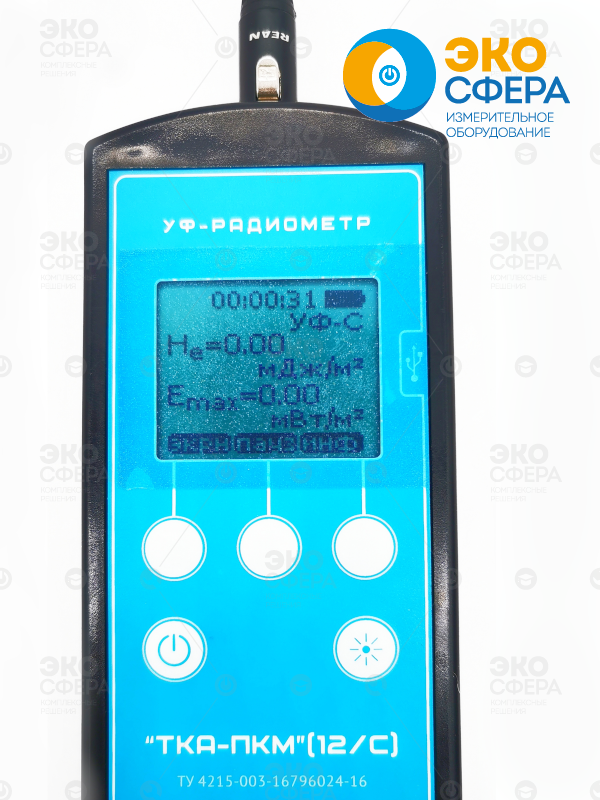

ТКА-ПКМ 12/С - УФ-радиометр для измерения энергетической освещённости в спектре С

Относительная спектральная чувствительность ТКА-ПКМ модель 12 с поверкой

ТКА-ПКМ 12 - УФ-Радиометр (А,В,С) с поверкой

Осуществляем доставку по всей России

Возможна поставка через госзакупки

Сервисное обслуживание и поверка

Наличный и безналичный расчёт

ТКА-ПКМ 12 — УФ-Радиометр с поверкой

Name: ✅Купить ТКА-ПКМ 12 | УФ-Радиометр с поверкой. В наличии.
Availability: InStock
Rating: 4.50 (2 reviews)

от 58 200 ₽

Author : Oleg

Наименование

Очистить

Поверка *: Поверка включена в стоимость

В Госреестре: №24248-09. Межповерочный интервал 1 год

ТКА-ПКМ 12 — УФ-радиометр (А, В, С) с поверкой

Прибор ТКА-ПКМ модель 12 предназначен для измерения энергетической освещённости (Ee, мВт/м²) ультрафиолетового излучения в следующих спектрах:

(200 ÷ 280) нм — зона УФ-С;
(280 ÷ 315) нм — зона УФ-В;
(315 ÷ 400) нм — зона УФ-А.

Отличительная особенность от модели «ТКА-ПКМ»(13) — диапазон измерения для зоны УФ-С , измерения кратковременные до 5 минут.
При длительных временных измерениях (более 5 минут) возможна быстрая деградация датчика.
При серийных измерениях по 5 минут рекомендуемая пауза между измерениями не менее 30 минут.

Назначение УФ-Радиометра ТКА-ПКМ 12 с поверкой:

Прибор ТКА ПКМ модель 12 предназначен для измерения следующих параметров:
– энергетической освещённости (Ee, мВт/м2) в облаcти спектра 200…280 нм (зона УФ-С), 280…315 нм (зона УФ-В) и 315…400 нм (зона УФ-А)

Радиометр ТКА ПКМ модель 12 является наиболее бюджетным средством измерения с поверкой для измерения УФ-излучения в спектрах А,В и С.

Методика выполнения измерений для ультрафиолетового радиометра ТКА 12 согласно описания типа включена в состав эксплуатационной документации.

Трехканальный УФ-Радиометр «ТКА-ПКМ»(12) с поверкой

Область применения прибора УФ-Радиометр «ТКА-ПКМ»(12):

санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах;
специальная оценка условий труда;
оценка технического состояния источников УФ-излучения (бактерицидные лампы, лампы солярия и др.).

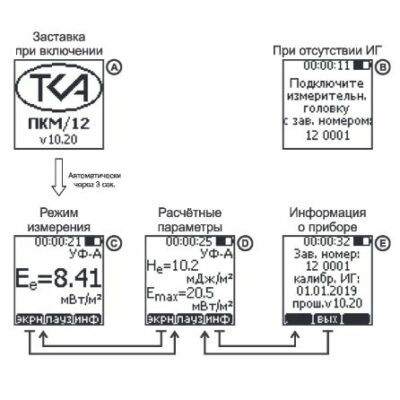

ТКА ПКМ модель 12 - Режимы измерений УФ-радиометра — ТКА ПКМ модель 12 — Режимы измерений УФ-радиометра

Варианты поставки УФ-Радиометра ТКА-ПКМ (12):

ТКА-ПКМ 12 (А,В,С) — для измерений УФ-излучения в трех спектрах А,В,С;
ТКА-ПКМ (12/А) — для измерений УФ-излучения в спектральном диапазоне УФ-А (описание «ТКА-ПКМ»(12/А);
ТКА-ПКМ (12/В) — для измерений УФ-излучения в спектральном диапазоне УФ-В (описание «ТКА-ПКМ»(12/В);
ТКА-ПКМ (12/С) — для измерений УФ-излучения в спектральном диапазоне УФ-С (описание «ТКА-ПКМ»(12/С);
ТКА-ПКМ (12/А,В) — для измерений УФ-излучения в спектральных диапазонах УФ-А и УФ-В.

Комплект поставки УФ-радиометра ТКА-ПКМ 12 с поверкой

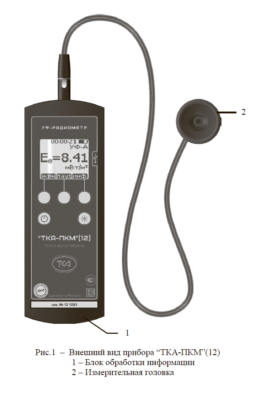

Прибор комбинированный «ТКА-ПКМ»(12)
(в составе: блок обработки информации — 1 шт., измерительная голова — 3 шт.)
Батарея (типоразмер АА 1,5 В) — 4 шт.
Руководство по эксплуатации
Паспорт
Сумка для прибора
Транспортная тара

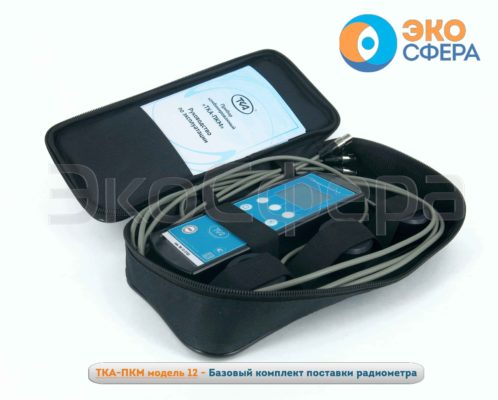

ТКА ПКМ модель 12 - Базовый комплект поставки УФ-радиометра с поверкой — ТКА ПКМ модель 12 — Базовый комплект поставки УФ-радиометра с поверкой

Технические характеристики УФ-Радиометра ТКА-ПКМ модель 12 с первичной поверкой:

Диапазон измерений энергетической освещенности прибора ТКА 12 с поверкой
в спектральном диапазоне УФ-С (200-280 нм)	1,0 ÷ 20 000 мВт/м²
в спектральном диапазоне УФ-А (315 ÷ 400) нм или УФ-В (280 ÷ 315) нм	10 ÷ 60 000 мВт/м²
Погрешность УФ-радиометра ТКА ПКМ модель 12 с поверкой:
Пределы допускаемой основной относительной погрешности измерений энергетической освещённости	± 10,0 %
Включая нелинейность энергетической характеристики (не более)	± 3,0 %
Включая предел погрешности, обусловленной пространственной характеристикой фотометрической головки прибора, в диапазоне от 0° до 10°	± 4,0 %
Включая предел погрешности градуировки по источнику УФ-излучения — ртутной лампе высокого или низкого давления	± 5,0 %
Пределы дополнительной относительной погрешности прибора при измерении оптических величин, за счет изменения чувствительности фотометрической головки при изменении температуры воздуха в зоне измерений на каждые 10 °С в диапазоне от -30°С до 15°С и от +25°С до 60°С	± 3,0 %
Диапазон показаний энергетической экспозиции	0,001 ÷ 5 000 Дж/м²

Условия эксплуатации прибора УФ-Радиометр «ТКА-ПКМ»(12)

Температура окружающего воздуха	от -30 до +60 °С
Относительная влажность воздуха при температуре окружающего воздуха 25°С	до 98 %
Диапазон атмосферного давления	80 ÷ 110 кПа

Габаритные размеры прибора УФ-Радиометр «ТКА-ПКМ»(12)

Блок обработки информации (не более)	205 х 65 х 28 мм
Измерительная голова (3 шт) (не более)	Ø40 х 30 мм
Масса прибора (не более)	0,54 кг
Напряжение питания постоянным током	1,8 ÷ 3,4 В

Руководство по эксплуатации УФ-радиометра ТКА-ПКМ модель 12 (2020 г.)

Описание типа средства измерения комбинированных приборов ТКА-ПКМ

Методика поверки комбинированных приборов ТКА-ПКМ

«Популярные вопросы и ответы»

Вопрос № 1. Необходимы ли для измерений ЭО УФИ светофильтры типа ЖС-12, ЖС-11, ЖС-16 и БС-8

ОТВЕТ:

Данные требования содержатся в п.4 Р 50.2.053-2006 ГСИ. Измерение энергетической освещенности ультрафиолетового излучения в производственных помещениях. Методика выполнения измерений

Данный метод измерений не является обязательным и нарушает принципы добровольной конкуренции.

ТКА ПКМ модель 12 производят прямые измерения. Согласно описания типа: ‘Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

При измерении облученности от источников оптического излучения, имеющих в области 650…750 нм некоторую интенсивность распределения спектральной плотности энергетического потока, советуем учитывать значение ‘паразитного’ сигнала.

Он возникает из-за остаточной чувствительности с GaP-фотодиода в этом спектральном диапазоне, которая из-за физических особенностей не может быть устранена. Это присуще всем устройствам подобного типа. Наше предприятие не имеет технической возможности предоставить дополнительные вспомогательные устройства. Эти фильтры входят в состав образцов цвета типа НСПЦ или аналогичных.

Таким образом на стадии формирования области аккредитации Вашей лаборатории нужно быть предельно аккуратным и прописывать в области аккредитации только те методы измерений, стандарты, которые Ваша лаборатория сможет «подкрепить» средствами измерений и вспомогательными средствами.

Вопрос № 2. По каким НД производить расчет неопределенности измерений в соответствии с Р 50.2.053-2006

ОТВЕТ:

Для расчета неопределённостей существуют:

ГОСТ 34100.1-2017 «Неопределенность измерения. Часть 1. Введение в руководства по выражению неопределенности измерения»
ГОСТ Р 54500.3-2011 «Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения»
